Cuscinetto di precisione FUJI NXT per asse Y NSK serie 7001AT cuscinetto a sfere a contatto obliquo 12 × 28 × 8 mm

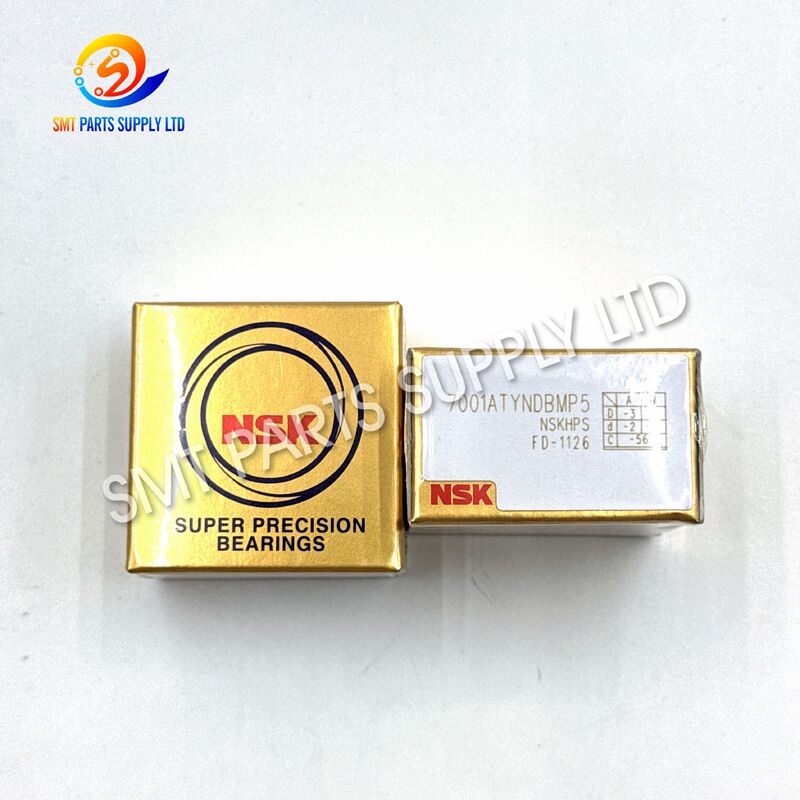

Cuscinetto di precisione asse Y FUJI H4209W NSK 7001ATYNDBMP5 NXT

Il cuscinetto FUJI H4209W è un componente di supporto del movimento di precisione utilizzato nel meccanismo dell'asse Y delle apparecchiature di posizionamento a montaggio superficiale FUJI NXT. Viene comunemente identificato dalla serie di cuscinetti NSK 7001AT, con designazioni complete come 7001ATYNDBMP5 o 7001ATYDBC8P5 che compaiono in diversi riferimenti alle parti. L'involucro dimensionale standard associato a questo prodotto è di 12 mm di diametro interno, 28 mm di diametro esterno e 8 mm di larghezza. Le informazioni pubbliche sulle parti NXT identificano H4209W come un cuscinetto installato nel gruppo vite a ricircolo di sfere dell'asse Y, dove due pezzi possono essere mostrati nella relativa struttura meccanica.

Progettato per il supporto rotante di precisione, questo cuscinetto a contatto angolare aiuta a controllare il movimento radiale e lo spostamento assiale all'interno del meccanismo di posizionamento. La corretta selezione dei cuscinetti, la direzione di installazione, la disposizione di accoppiamento, le condizioni di lubrificazione e il precarico sono importanti per mantenere un movimento regolare dell'asse e un posizionamento affidabile.

Questo prodotto è adatto per fabbriche SMT, società di manutenzione macchine, ricostruttori di apparecchiature, distributori di pezzi di ricambio e team di assistenza tecnica che necessitano di un cuscinetto di ricambio per i gruppi di movimento FUJI NXT. Gli acquirenti devono confermare la configurazione della macchina, la marcatura dei cuscinetti installati, la posizione di montaggio e la quantità richiesta prima di effettuare un ordine.

Identificazione del prodotto chiave

Il codice H4209W è associato alle applicazioni dei cuscinetti FUJI NXT, mentre le informazioni disponibili sull'elenco delle parti collocano il cuscinetto in una struttura con vite a ricircolo di sfere sull'asse Y.

Caratteristiche del prodotto

Causa

Perché è necessario sostituire un cuscinetto dell'asse Y NXT?

L'asse Y di una macchina di posizionamento SMT esegue frequenti movimenti di accelerazione, decelerazione, posizionamento e ritorno durante la produzione. Il cuscinetto che supporta la vite a ricircolo di sfere o l'albero rotante deve funzionare ripetutamente mantenendo un movimento assiale e radiale controllato. Con il passare del tempo, l'usura meccanica o i problemi legati all'installazione possono ridurre le prestazioni dei cuscinetti.

1. Fatica meccanica a lungo termine

I cicli produttivi continui espongono le piste dei cuscinetti e gli elementi volventi a carichi ripetuti. Anche quando la macchina viene mantenuta correttamente, lunghe ore di funzionamento possono aumentare gradualmente il gioco interno, l'affaticamento della superficie, le vibrazioni o la resistenza al rotolamento.

2. Deterioramento della lubrificazione

Il grasso può degradarsi a causa della temperatura operativa, della contaminazione, del tempo di servizio eccessivo, del lubrificante incompatibile o della quantità di lubrificante errata. Una lubrificazione insufficiente aumenta l'attrito, mentre un grasso eccessivo può aumentare la resistenza e la temperatura operativa.

3. Polvere e contaminazione

Gli ambienti di produzione SMT possono contenere polvere fine, detriti di componenti, lubrificante essiccato, particelle di imballaggio o residui di manutenzione. I contaminanti che entrano nell'area del cuscinetto possono danneggiare la superficie della pista e creare rumori o vibrazioni anomali.

4. Precarico del cuscinetto errato

I cuscinetti a contatto angolare sono sensibili alla disposizione di montaggio e al precarico. Un precarico eccessivo può generare calore, rumore e usura prematura. Un precarico insufficiente può creare movimento assiale, rigidità ridotta o posizionamento instabile dell'asse.

5. Disallineamento

Un alloggiamento del cuscinetto disallineato, un albero piegato, una vite a ricircolo di sfere danneggiata, una superficie di montaggio irregolare o un controdado serrato in modo errato possono imporre un carico anomalo sul cuscinetto. La sostituzione del cuscinetto senza correggere il problema di allineamento potrebbe causare guasti ripetuti.

6. Installazione non corretta

La forza di pressione applicata attraverso gli elementi volventi, l'impatto di un martello, la contaminazione durante l'assemblaggio, la direzione di installazione errata o una coppia di serraggio incontrollata possono danneggiare un nuovo cuscinetto prima che la macchina ritorni in produzione.

7. Collisione o arresto di emergenza

Una collisione meccanica, un arresto improvviso dell'asse, una resistenza eccessiva o un'ostruzione della vite a ricircolo di sfere possono trasferire il carico d'urto ai cuscinetti di supporto. Il cuscinetto può rimanere operativo ma sviluppare successivamente rumore, vibrazioni o ridotta precisione di posizionamento.

Sintomi comuni di guasto

Questi sintomi non sono causati esclusivamente dal cuscinetto. Prima della sostituzione è necessario ispezionare anche la vite a ricircolo di sfere, il giunto, il motore, la guida lineare, il controdado, l'encoder, il sistema di lubrificazione e l'alloggiamento di montaggio.

Soluzione

Sostituzione di precisione per la posizione di supporto dell'asse Y FUJI NXT

La sostituzione del cuscinetto H4209W usurato può aiutare a ripristinare il movimento regolare dell'asse Y quando l'ispezione conferma che il cuscinetto è danneggiato o non soddisfa più le condizioni di rotazione richieste. Una corretta procedura di sostituzione dovrebbe includere l'identificazione, l'ispezione, la pulizia, l'installazione, la regolazione e la verifica operativa.

Processo di sostituzione consigliato

Note importanti sull'installazione

• Non colpire direttamente il cuscinetto con un martello metallico.
• Non trasferire la forza di pressione attraverso le sfere.
• Mantenere puliti il ​​banco di lavoro, gli utensili, l'albero, l'alloggiamento e il cuscinetto.
• Non mescolare specifiche di cuscinetti non corrispondenti senza conferma tecnica.
• Non modificare la direzione di installazione di un cuscinetto a contatto angolare.
• Non applicare un lubrificante non specificato.
• Non riutilizzare un controdado, un distanziale, un collare o un componente di fissaggio danneggiato.
• Controllare la vite a ricircolo di sfere per flessione, usura, rigature o resistenza anomala.
• Verificare le guide lineari prima di presumere che ogni problema dell'asse Y sia causato dal cuscinetto.
• Seguire il manuale di manutenzione dell'apparecchiatura e le procedure di sicurezza del sito.

Specifiche

Principali specifiche del prodotto

I riferimenti pubblici e commerciali identificano la piattaforma dimensionale 7001A con alesaggio di 12 mm, diametro esterno di 28 mm e larghezza di 8 mm. I record H4209W disponibili identificano anche il componente come cuscinetto NSK per apparecchiature FUJI NXT.

Tabella di verifica dei suffissi

L'interpretazione del suffisso non dovrebbe essere utilizzata come unico criterio di acquisto. È necessario verificare insieme la marcatura completa, la disposizione dei cuscinetti, la configurazione della macchina e la documentazione di assemblaggio.

Controllo qualità

Ispezione in entrata

Ciascun cuscinetto fornito deve essere controllato rispetto ai requisiti dell'ordine prima della spedizione. Il processo di ispezione può includere:

• Confronto dei codici FUJI.
• Modello NSK e confronto dei suffissi.
• Misurazione del diametro interno.
• Misurazione del diametro esterno.
• Misurazione della larghezza.
• Ispezione dell'aspetto delle superfici e delle piste.
• Ispezione della corrosione e della contaminazione.
• Ispezione delle condizioni dell'imballaggio.
• Ispezione manuale delle condizioni di rotazione.
• Verifica della quantità.
• Verifica di etichette e lotti.
• Conferma fotografica quando richiesta.

Verifica pre-imbarco

Applicazione

Applicazione dell'attrezzatura primaria

Il cuscinetto H4209W è commercializzato principalmente come cuscinetto sostitutivo di precisione per le apparecchiature di posizionamento SMT FUJI NXT. I record dell'elenco delle parti lo collegano a un gruppo vite a ricircolo di sfere con asse Y NXT.

Aree di applicazione tipiche

Acquirenti adatti

• Impianti di produzione di elettronica SMT.
• Impianti di produzione EMS.
• Utenti di apparecchiature FUJI.
• Aziende di riparazione macchine SMT.
• Laboratori di ricostruzione macchine di posizionamento.
• Squadre di manutenzione dell'automazione industriale.
• Distributori di ricambi SMT.
• Fornitori di servizi di attrezzature all'estero.
• Dipartimenti di ingegneria di fabbrica.
• Squadre di manutenzione preventiva.

Come funziona

Principio del cuscinetto a contatto angolare

Un cuscinetto a sfere a contatto obliquo utilizza la geometria delle piste che crea una linea di contatto tra le sfere e le piste ad angolo rispetto al piano radiale. Questo design consente al cuscinetto di supportare contemporaneamente il carico radiale e il carico assiale. NSK descrive i cuscinetti a sfere a contatto obliquo come prodotti adatti al carico combinato, con diverse configurazioni selezionate in base alla direzione del carico assiale e alla rigidità richiesta.

Funzione nel meccanismo dell'asse Y

All'interno di un asse di posizionamento di precisione, il servomotore fa ruotare la vite a ricircolo di sfere. La chiocciola della vite a ricircolo di sfere converte il movimento rotatorio in movimento lineare, facendo spostare la struttura della macchina lungo l'asse Y.

Il cuscinetto di supporto svolge diverse importanti funzioni:

1. Supporta l'estremità rotante della vite a ricircolo di sfere.
2. Aiuta a controllare lo spostamento assiale.
3. Mantiene l'allineamento rotazionale.
4. Contribuisce alla rigidità del sistema di azionamento.
5. Riduce i movimenti indesiderati durante l'accelerazione.
6. Aiuta il servosistema a produrre un posizionamento coerente.
7. Supporta il movimento ripetibile della macchina su cicli continui.

Perché la rigidità dei cuscinetti è importante

Durante una rapida accelerazione o decelerazione, la forza assiale può agire sul supporto della vite a ricircolo di sfere. Se il cuscinetto ha un gioco eccessivo, la vite potrebbe spostarsi leggermente in direzione assiale. Questo movimento può ridurre la stabilità del posizionamento e creare una risposta meccanica incoerente.

Un cuscinetto a contatto angolare correttamente selezionato e installato fornisce un supporto controllato. Quando la disposizione dei cuscinetti, il precarico, la lubrificazione, l'adattamento dell'albero e dell'alloggiamento sono corretti, l'asse può funzionare con una rotazione più fluida e un posizionamento più stabile.

Relazione con altri componenti

La sostituzione del cuscinetto non risolverà una vite a ricircolo di sfere danneggiata, una guida lineare usurata, un accoppiamento allentato, un motore difettoso o un'impostazione errata del servo. Si consiglia una diagnosi meccanica completa.

Vantaggi in termini di prestazioni

1. Supporto dell'asse stabile

Il cuscinetto aiuta a stabilizzare la vite a ricircolo di sfere rotante e a limitare i movimenti indesiderati dell'albero.

2. Corsa meccanica fluida

Il corretto contatto di rotolamento riduce l'attrito rispetto al supporto scorrevole e favorisce un movimento più fluido dell'asse Y.

3. Posizione assiale controllata

Il design del contatto angolare supporta la forza assiale e aiuta a mantenere la posizione prevista della vite a ricircolo di sfere.

4. Capacità di movimento di precisione

Un cuscinetto di precisione adeguato supporta i requisiti di ripetibilità delle apparecchiature di posizionamento SMT.

5. Vibrazioni meccaniche ridotte

La sostituzione di un cuscinetto usurato o danneggiato può ridurre le vibrazioni e il rumore verificati relativi ai cuscinetti.

6. Efficienza della manutenzione

L'utilizzo dell'identificazione H4209W e NSK corretta riduce il rischio di ordinare un cuscinetto standard non correlato.

7. Affidabilità della produzione

La sostituzione preventiva può ridurre la possibilità di arresto imprevisto dell'asse causato dal progressivo danneggiamento dei cuscinetti.

8. Ricostruisci la compatibilità

Il componente è adatto per le officine di manutenzione che ricostruiscono o ripristinano i gruppi di movimento FUJI NXT.

Confronto con un cuscinetto per uso generale

Un cuscinetto con le stesse dimensioni 12 × 28 × 8 mm non è automaticamente una sostituzione accettabile. Il design interno, l'angolo di contatto, il grado di precisione, il tipo di gabbia, le condizioni di adattamento, il precarico e il suffisso possono differire.

Come scegliere

Passaggio 1: confermare il codice prodotto FUJI

Controllare se l'elenco delle parti della macchina, il documento di servizio, il pacco rimosso o il registro di manutenzione identificano il componente richiesto come H4209W.

Passaggio 2: registrare la marcatura completa del cuscinetto

Non fornire solo "7001". Fotografa o annota ogni carattere inciso sul cuscinetto, compresi prefissi e suffissi.

I possibili contrassegni nei riferimenti disponibili includono:

• 7001ATYNDBMP5
• 7001ATYDBC8P5
• 7001AT
• H4209W

Poiché i record completi dei suffissi differiscono tra gli elenchi disponibili e i documenti delle parti, il contrassegno del cuscinetto rimosso deve essere trattato come riferimento di acquisto principale.

Passaggio 3: confermare le dimensioni

Misurare o verificare:

• Diametro interno: 12 mm.
• Diametro esterno: 28 mm.
• Larghezza: 8 mm.

Passaggio 4: confermare l'attrezzatura

Fornire le seguenti informazioni:

• Marca della macchina.
• Serie di macchine.
• Generazione di macchine.
• Numero del modulo.
• Numero di serie della macchina.
• Posizione dell'asse.
• Nome dell'assieme.
• Numero di parte esistente.

Passaggio 5: confermare la disposizione dei cuscinetti

Chiedere al tecnico della manutenzione se l'assieme utilizza:

• Un cuscinetto.
• Due cuscinetti individuali.
• Una coppia abbinata.
• Disposizione schiena contro schiena.
• Disposizione faccia a faccia.
• Supporto a estremità fissa.
• Supporto con estremità mobile.
• Configurazione specifica del precarico o del distanziale.

Passaggio 6: confermare la condizione richiesta

Le condizioni di fornitura disponibili possono includere:

Lo stato reale della fornitura dovrà essere chiaramente indicato nel preventivo. "Originale", "nuovo", "usato" e "sostituzione" non dovrebbero mai essere presi per scontato solo dal numero del modello.

Passaggio 7: fornire foto

Le foto utili includono:

• Incisione del cuscinetto.
• Etichetta confezione originale.
• Etichetta delle parti FUJI.
• Posizione installata.
• Gruppo supporto vite a ricircolo di sfere.
• Targhetta della macchina.
• Cuscinetto rimosso da entrambi i lati.
• Disposizione di distanziale, collare e controdado.

Passaggio 8: confermare la quantità

Uno schema delle parti può mostrare due cuscinetti H4209W nel relativo gruppo dell'asse Y, ma la quantità acquistata deve essere confermata in base al modulo esatto e all'ambito di manutenzione.

Informazioni sull'ordinazione

Si prega di fornire i seguenti dettagli per un preventivo rapido e accurato:

Imballaggio e spedizione

I cuscinetti di precisione richiedono un'attenta protezione da urti, umidità, polvere e corrosione durante il trasporto.

Processo di imballaggio standard

1. L'identificazione del cuscinetto è confermata.
2. Il cuscinetto è collocato in un imballaggio interno protettivo.
3. Quando necessario, viene aggiunto materiale resistente all'umidità.
4. Il prodotto è protetto contro i movimenti all'interno della scatola.
5. L'etichetta esterna include il codice prodotto e la quantità.
6. Il pacco viene inserito in un cartone di spedizione rinforzato.
7. La documentazione di esportazione viene preparata in base all'ordine.

Opzioni di spedizione disponibili

• DHL espresso.
• FedEx espresso.
• UPS espresso.
• Trasporto aereo.
• Trasporto marittimo per ordini consolidati.
• Spedizioniere designato dal cliente.
• Conto cliente corriere.
• Spedizione combinata con altri ricambi SMT.

Raccomandazioni per l'archiviazione

• Conservare il cuscinetto nel suo imballaggio protettivo originale fino all'installazione.
• Conservarlo in un'area interna pulita e asciutta.
• Evitare l'esposizione a condensa o sostanze chimiche corrosive.
• Non posizionare prodotti pesanti sull'imballaggio dei cuscinetti.
• Tenere il prodotto lontano dalla polvere metallica e dai residui di lavorazione.
• Non aprire la confezione inutilmente.
• Utilizzare guanti puliti durante l'ispezione e l'installazione.
• Ruota l'inventario in base alla data di ricezione.
• Ricontrollare le condizioni dopo uno stoccaggio a lungo termine.
• Evitare il contatto diretto con le mani nude su superfici di precisione.

Domande frequenti

D1: H4209W è uguale a NSK 7001ATYNDBMP5?

H4209W è il riferimento del pezzo di ricambio FUJI comunemente associato a un cuscinetto di precisione della serie NSK 7001AT per apparecchiature NXT. Alcuni record commerciali utilizzano 7001ATYNDBMP5, mentre un record con elenco delle parti mostra 7001ATYDBC8P5. Si prega di verificare la marcatura completa sul cuscinetto rimosso prima di ordinare.

Q2: Quali sono le dimensioni del cuscinetto H4209W?

Le dimensioni comunemente documentate sono diametro interno di 12 mm, diametro esterno di 28 mm e larghezza di 8 mm. Tuttavia, le dimensioni da sole non sono sufficienti per la sostituzione perché è necessario verificare anche la classe di precisione, la progettazione dei contatti, la disposizione di accoppiamento, il tipo di gabbia e i suffissi relativi al precarico.

D3: Dove viene utilizzato questo cuscinetto in una macchina FUJI NXT?

Le informazioni disponibili sulle parti NXT identificano H4209W come un cuscinetto in un assieme relativo a vite a ricircolo di sfere dell'asse Y. La posizione precisa di installazione può variare in base alla configurazione del modulo e della macchina, pertanto gli acquirenti devono fornire il modello dell'apparecchiatura, il numero del modulo e la foto dell'assemblaggio.

Q4: Posso utilizzare invece un cuscinetto standard 7001?

Un cuscinetto standard con le stesse dimensioni non dovrebbe essere installato automaticamente. Il cuscinetto originale può richiedere un design del contatto angolare, una classe di precisione, una gabbia, una configurazione interna, una disposizione abbinata o un precarico specifici. Confronta sempre il suffisso completo e i requisiti dell'applicazione.

Q5: Quali informazioni sono richieste prima del preventivo?

Si prega di inviare H4209W, la marcatura completa dei cuscinetti NSK, la quantità richiesta, il modello della macchina, il numero di serie della macchina, la posizione installata, le condizioni richieste e foto chiare. Questi dettagli consentono al fornitore di verificare la compatibilità ed evitare ritardi causati da informazioni incomplete sui suffissi.

Contattaci

Cerchi il cuscinetto di precisione FUJI H4209W NSK 7001AT per un progetto di manutenzione dell'asse Y NXT?

Inviaci la marcatura del cuscinetto, il modello della macchina, la quantità richiesta, la condizione preferita e la destinazione di consegna. Il nostro team controllerà le specifiche disponibili, lo stato delle scorte, i requisiti di imballaggio e le opzioni di spedizione prima del preventivo.

FORNITURA PARTI SMT LTD.fornisce pezzi di ricambio per macchine SMT, componenti di alimentazione, cuscinetti, motori, sensori, schede di controllo, ugelli, filtri e soluzioni di manutenzione per i clienti che producono componenti elettronici in tutto il mondo.

Supportiamo:

• Verifica rapida del codice prodotto.
• Conferma del prodotto basata su foto.
• Opzioni di condizioni nuove e sostitutive.
• Requisiti di manutenzione straordinaria.
• Ordini di piccole quantità e lotti.
• Spedizioni combinate di ricambi SMT.
• Consegna espressa internazionale.
• Comunicazione tecnica prima della spedizione.
• Imballaggio protettivo per l'esportazione.
• Supporto per l'approvvigionamento di pezzi di ricambio a lungo termine.

Per un servizio accurato, si prega di includereH4209W,7001ATYNDBMP5 o la marcatura completa vera e propria,12×28×8mm, EApplicazione asse Y FUJI NXTnella tua richiesta.

Dichiarazione di marchio e compatibilità

FUJI, NXT, NSK e i nomi dei modelli correlati sono marchi o marchi registrati dei rispettivi proprietari. Vengono utilizzati solo per identificare la compatibilità e l'applicazione del prodotto. FORNITURA PARTI SMT LTD. è un fornitore indipendente di pezzi di ricambio e non rivendica alcuna affiliazione con i produttori di apparecchiature originali o di cuscinetti se non espressamente confermato per iscritto.
