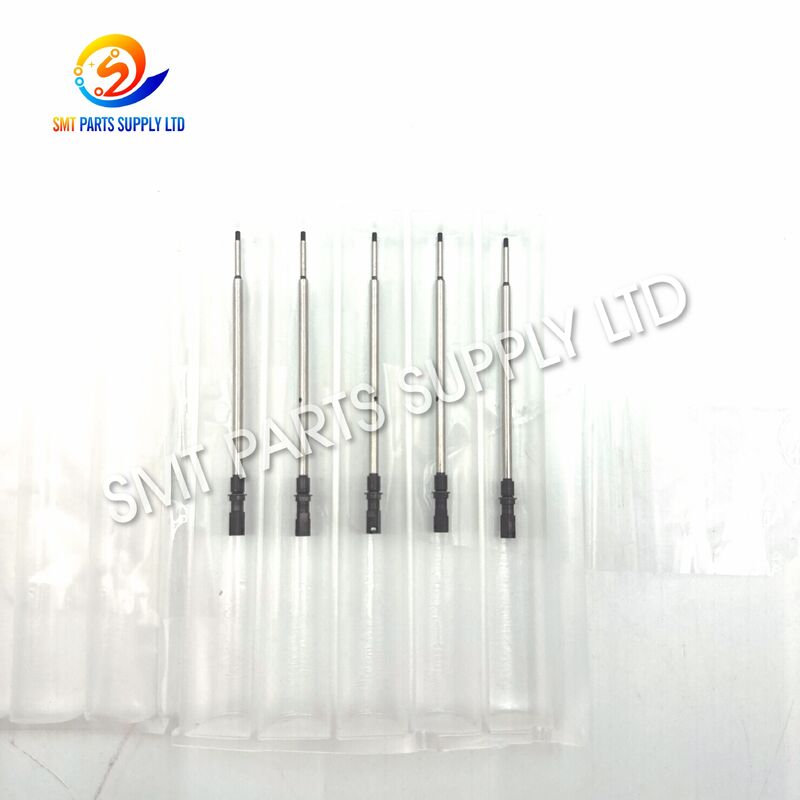

FUJI 2AGTHA004600 2SGTHA000500 2AGTHA009100 Albero ugello di precisione NXT H24

IlFUJI 2AGTHA004600, 2SGTHA000500 e 2AGTHA009100 NXT H24 Fusole della testaè un componente meccanico di precisione utilizzato all'interno del meccanismo dell'ugello di una testa di posizionamento H24. È progettato per le apparecchiature di pick-and-place FUJI NXT e supporta precisi, lisci,e movimento ripetibile dell'asse dell'ugello durante le operazioni di raccolta e collocazione dei componenti.

Questo albero può anche essere descritto come albero della siringa H24, albero del portatore dell'ugello, albero della testa di posizionamento o albero motore dell'ugello.graffiato, piegato, contaminato o danneggiato meccanicamente.

Il prodotto è adatto per la manutenzione preventiva, la ricostruzione della testa di posizionamento, la riparazione di emergenza e l'inventario di ricambi di fabbrica.Le opzioni di approvvigionamento originali e compatibili possono essere disponibili a seconda delle scorte, requisiti di consegna e specifiche del cliente. Poiché diversi numeri di parti possono rappresentare diverse revisioni o configurazioni di assemblaggio, gli acquirenti devono fornire il modello della macchina,Etichetta della testa H24, numero della vecchia parte, fotografie e dimensioni per conferma.

L'albero dell'ugello esegue frequenti movimenti verticali durante le normali operazioni di posizionamento SMT.il componente può completare milioni di cicli di movimento mentre lavora all'interno della testa di posizionamento.

L'usura meccanica, la contaminazione, la collisione degli ugelli, la manutenzione impropria o l'installazione impropria possono ridurre gradualmente la precisione del movimento.Un albero danneggiato può causare guasti intermittenti prima che si verifichi un completo guasto della macchina.

Un problema dell'albero dell'ugello può produrre uno o più dei seguenti sintomi:

• Il movimento dell'ugello e' piu' lento del normale.
• L'ugello non ritorna senza intoppi.
• Gli errori di raccolta si verificano di volta in volta.
• La precisione del posizionamento diventa instabile.
• La testa produce rumori meccanici anormali.
• L'altezza dell'ugello sembra incoerente.
• L'albero mostra graffi visibili o usura.
• Il meccanismo dell'ugello si attacca durante il controllo manuale.
• I tassi di rifiuto aumentano inaspettatamente.
• Un allarme appare dopo un movimento della testa.
• L'albero installato è visibilmente curvo.
• Si verificano errori ripetuti connessi all'ugello nella stessa posizione della testa.

Questi sintomi possono anche essere causati da ugelli, molle, supporti, sigilli, sensori, componenti a vuoto, alimentatori, presentazione dei componenti o taratura della macchina.Il meccanismo completo della testa deve pertanto essere ispezionato prima di sostituire l'albero.

La sostituzione di un albero di ugello H24 usurpato o danneggiato può aiutare a ripristinare il movimento controllato all'interno del meccanismo della testa di posizionamento.dimensioni fisiche, struttura di montaggio, condizione della superficie e posizione di installazione.

Un processo strutturato di verifica e sostituzione riduce i rischi di parti non corrette.

Gli elementi della testa SMT di precisione possono apparire simili pur avendo lunghezze, diametri, strutture terminali, scanalature, spalle, caratteristiche di montaggio,o revisioni di produzione.

L'albero è fabbricato come componente di testa di posizionamento di precisione.

Il prodotto è destinato alla manutenzione e alla riparazione di apparecchiature FUJI NXT dotate di testa di posizionamento H24. Può essere utilizzato durante la manutenzione preventiva, la riparazione di emergenza e la ricostruzione della testa.

L'elenco comprende riferimenti a parti2AGTHA004600, 2SGTHA000500 e 2AGTHA009100, aiuta gli acquirenti a localizzare il prodotto utilizzando diversi registri di acquisto o riferimenti di manutenzione.

Le opzioni di approvvigionamento possono essere diverse e la condizione del prodotto offerto e il tipo di approvvigionamento saranno chiaramente indicati nella quotazione.

Gli ordini possono essere controllati in base al numero della parte, al modello della macchina, all'etichetta della testa, alle fotografie, alle dimensioni e al campione del cliente prima della spedizione.

L'albero è protetto individualmente per ridurre il rischio di graffi, contaminazione, impatto o deformazione durante il trasporto internazionale.

La seguente tabella è destinata all'identificazione del prodotto e non garantisce che ogni numero elencato sia direttamente intercambiabile.

I tre numeri delle parti possono riferirsi a prodotti correlati, revisioni di produzione, sottoinsiemi o diverse configurazioni di teste H24.Descrizioni di prodotti simili non confermano automaticamente dimensioni identiche o sostituzione diretta.

Prima di sostituire un riferimento con un altro, i clienti devono verificare:

L'albero dell'ugello della testa H24 è adatto a fabbriche, dipartimenti di manutenzione, società di servizi e distributori che lavorano con apparecchiature di posizionamento SMT FUJI NXT.

Le fabbriche EMS spesso gestiscono più linee SMT per diversi progetti dei clienti.

La produzione in grandi volumi di elettronica domestica, dispositivi intelligenti, display e circuiti stampati connessi richiede prestazioni stabili di raccolta e posizionamento.I componenti usurati della testa devono essere sostituiti durante la manutenzione programmata.

La produzione di elettronica automobilistica richiede normalmente una manutenzione documentata, procedure di sostituzione controllate e prestazioni stabili dell'attrezzatura.La verifica del numero di parte è particolarmente importante prima dell'installazione.

L'albero può supportare le apparecchiature NXT utilizzate per la produzione di controllori, sensori, moduli di potenza, inverter, prodotti di comunicazione industriale e dispositivi di automazione.

I produttori di router, moduli di comunicazione, prodotti di rete e schede di elaborazione del segnale possono includere gli alberi degli ugelli nel loro inventario di ricambi per macchine di posizionamento.

La produzione di schede LED può comportare lunghe ore di funzionamento e cicli di posizionamento ripetuti.

Gli impianti di assemblaggio dei prodotti elettronici medici possono utilizzare componenti di ricambio verificati nell'ambito delle loro procedure di manutenzione e di controllo della qualità approvate.

I fornitori di servizi professionali possono utilizzare il componente durante l'ispezione della testa H24, la ricostruzione, la riparazione e le prove funzionali.

I distributori possono fornire l'albero dell'ugello alle fabbriche che utilizzano macchine di posizionamento NXT.

La testa di posizionamento H24 utilizza più posizioni di ugello per raccogliere componenti elettronici dagli alimentatori e posizionarli su posizioni PCB programmate.L'albero dell'ugello fa parte della struttura meccanica che supporta il movimento verticale controllato dell'ugello.

Una sequenza di posizionamento semplificata è descritta di seguito:

1. La testa di posizionamento si sposta nella posizione di raccolta dei componenti.
2. Il meccanismo dell'ugello selezionato si muove verso il basso.
3. L'ugello raggiunge l'altezza di raccolta programmata.
4. Il vuoto viene applicato attraverso il sistema di ugelli.
5. Il componente elettronico viene prelevato dal alimentatore.
6. Il componente viene sollevato e trasportato dalla testa.
7. La macchina controlla la posizione e l'orientamento dei componenti.
8. La testa si sposta verso le coordinate del PCB programmato.
9. L'ugello scende all'altezza di posizionamento.
10. Il componente viene rilasciato nella posizione di saldatura.
11. L'ugello ritorna alla posizione di partenza.
12. La macchina continua al ciclo programmato successivo.

L'albero deve mantenere un movimento regolare e stabile durante tutto il processo.o disallineamento dell'installazione può aumentare l'attrito e influenzare il ritorno dell'ugello.

Sostituire solo l'albero potrebbe non risolvere il problema se la guida, la molla, il sigillo, il supporto, l'ugello o un altro componente correlato sono anche danneggiati.

Verificare che l'apparecchiatura appartenga alla serie FUJI NXT. Fornire il modello completo piuttosto che scrivere solo NXT macchina.

Controllare se la macchina è dotata di una testina H24 e inviare una foto chiara dell'etichetta della testina.

Controllare i registri di manutenzione, le etichette, la cronologia degli acquisti e il componente rimosso per uno dei seguenti riferimenti:

• 2AGTHA004600
• 2SGTHA000500
• 2AGTHA009100

Le fotografie devono mostrare chiaramente:

• Profilo completo dell'albero
• Entrambe le strutture terminali
• Superficie principale del corpo
• Scalature e spalle
• Fabbricazione a partire da semi di legno
• Dettagli per la localizzazione o il montaggio
• Etichetta o imballaggio originale
• Posizione di installazione all'interno della testa

Utilizzare strumenti di misurazione di precisione adeguati ed evitare di graffiare l'albero originale durante la misurazione.

Per la manutenzione di emergenza, si consiglia di ordinare la quantità immediata di sostituzione insieme a scorte di riserva aggiuntive.orari di esercizio, e record storici di guasti.

Le informazioni complete sulle richieste contribuiscono a ridurre i tempi di quotazione e i rischi di ordinazione errata.

L'albero dell'ugello deve essere controllato come componente meccanico di precisione prima della spedizione.

I componenti compatibili dovrebbero essere normalmente valutati attraverso un ordine di campione iniziale prima dell'acquisto in grandi volumi.

L'installazione deve essere completata da personale di manutenzione SMT qualificato e familiare con i capi di installazione FUJI NXT.

• Fermare la macchina secondo le procedure di sicurezza di fabbrica.
• Rimuovere la testa utilizzando il procedimento di manutenzione approvato.
• Lavorare in un luogo pulito e ben illuminato.
• Preparare strumenti di precisione adeguati.
• Registra la sequenza di assemblaggio originale.
• Confrontare il nuovo albero con il componente rimosso.
• Ispezionare la guida, il supporto, la molla, il sigillo e l'ugello.
• Confirmare che la sostituzione non ha danni visibili.

• Non forzare l'albero nella guida.
• Non colpire l'albero con strumenti metallici.
• Non toccare le superfici di precisione con le mani sporche.
• Tenete lontane polvere, fibre, olio e particelle di metallo.
• Installare i componenti di ritenuta nella sequenza corretta.
• Utilizzare solo lubrificante omologato quando è necessaria una lubrificazione.
• Confirmare la libera circolazione prima di completare l'assemblaggio.
• Sostituire i componenti correlati danneggiati se necessario.

• Controllare manualmente il movimento dell'albero se consentito.
• Confirmare che l'ugello ritorni liberamente.
• Reinstallare la testa secondo la procedura della macchina.
• Completare la taratura richiesta.
• Eseguire un test di raccolta controllato.
• Dirigere un programma di collocamento a basso rischio.
• Controlla il ritorno dell'ugello e il ritiro dei componenti.
• Ispezionate i tribunali.
• Registrare la data di manutenzione e il numero di ricambio.

Non macinare, lucidare, piegare, raddrizzare o modificare l'albero senza un processo tecnico approvato.

Gli alberi di precisione possono essere danneggiati da impatto, contaminazione, vibrazioni o contatto con altri prodotti metallici.

1. Confermare il numero di parte e la quantità ordinata.
2. Controlla la superficie dell'albero.
3. Mettere l'albero in una manica o in una borsa di protezione individuale.
4. Proteggere entrambe le estremità e le superfici funzionali.
5. Aggiungi materiale ammortizzante.
6. Mettere l'oggetto in una scatola interna adeguata.
7. Assicurare la scatola interna all'interno della scatola di esportazione.
8. Applicare le etichette dei prodotti e delle quantità.
9. Sigillare la confezione esterna.
10. Preparate i documenti di spedizione richiesti.

Forniamo componenti di testa di posizionamento, ugelli, alimentatori, parti di alimentatore, motori, sensori, valvole, schede di controllo, cavi, filtri, cinture e altre parti di macchine SMT.

I prodotti possono essere controllati in base a modelli di macchine, numeri di parti, etichette, campioni, fotografie e dimensioni.

Le opzioni di fornitura originali e compatibili possono essere quotate in base alle esigenze del cliente, alla disponibilità di scorte, alle aspettative di qualità e ai tempi di consegna.

Supportiamo gli ordini di manutenzione di emergenza, gli acquisti regolari in fabbrica, l'inventario dei distributori e le spedizioni consolidate di ricambi.

Gli imballaggi protettivi e le opzioni di trasporto flessibili sono disponibili per i clienti in Europa, Nord America, Asia sudorientale e altri mercati globali.

No. La compatibilità dipende dalla versione installata della testina H24, dalla configurazione della macchina e dal numero di parte richiesto.vecchie fotografie di pozzi, dimensioni e quantità richiesta prima di ordinare.

Non si deve presumere una interscambiabilità diretta. Questi riferimenti possono rappresentare diverse revisioni, configurazioni o posizioni di assemblaggio.etichetta della testa, e la posizione dell'installazione deve essere verificata prima della sostituzione.

Le opzioni di approvvigionamento originali e compatibili possono essere disponibili a seconda delle scorte e delle esigenze dei clienti.Il preventivo indicherà chiaramente la condizione del prodotto offerto e il tipo di fornitura in modo che i clienti possano scegliere l'opzione appropriata.

Si prega di inviare il numero di parte richiesto, il modello completo della macchina FUJI NXT, l'etichetta della testa H24, foto chiare del prodotto, dimensioni critiche, quantità richiesta, paese di destinazione, tipo di fornitura preferito,e data di consegna prevista.

Il prodotto può essere integrato con ugelli, alimentatori, parti di alimentatori, motori, sensori, valvole, cavi, filtri, schede di controllo, parti di trasportatori,e altri componenti delle macchine SMT per semplificare l'acquisto e il trasporto.

FUJI e le relative denominazioni di macchine sono marchi registrati dei rispettivi proprietari e sono utilizzati solo per descrivere la compatibilità del prodotto e l'applicazione prevista.

L'elenco non implica autorizzazione, sponsorizzazione o affiliazione, a meno che non sia specificatamente indicato nella quotazione.I clienti devono verificare tutti i numeri di parti e le informazioni sull'applicazione prima di ordinare.

Si prega di includere il numero della parte, il modello completo della macchina NXT, l'etichetta della testa H24, la quantità richiesta, il paese di consegna e le fotografie chiare nella richiesta.
