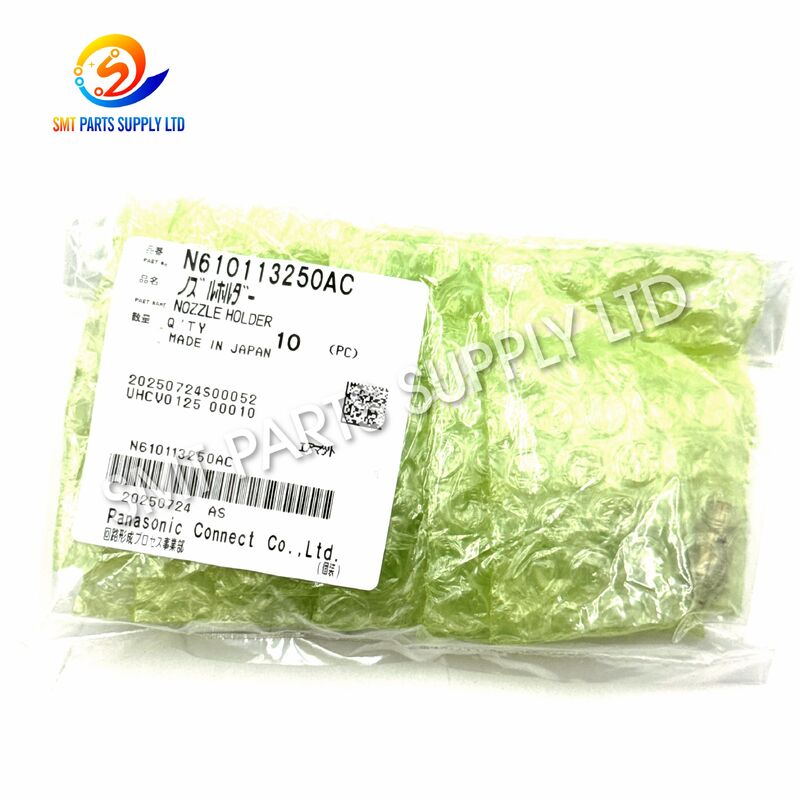

Panasonic N610113250AC Portaugello Sinterizzato per Posizionatore SMT CM402 a 8 Teste

Panasonic N610113250AC Portaugello sinterizzato per CM402 SMT a 8 teste

Il Panasonic N610113250AC è un supporto per ugelli sinterizzati di precisione progettato per l'uso in meccanismi SMT compatibili.e movimento ripetuto dell'ugello di posizionamento durante le operazioni di raccolta e posizionamento automatizzate dei componenti.

Questo componente è comunemente utilizzato per le applicazioni di posizionamento SMT CM402 a 8 teste.li trasporta attraverso il processo di riconoscimento visivo, e li posiziona con precisione su schede di circuiti stampati.

Un supporto per ugelli corretto aiuta a mantenere un posizionamento stabile dell'ugello, un movimento verticale liscio, un raccolto affidabile del vuoto e prestazioni di posizionamento costanti.N610113250AC è adatto per la manutenzione preventiva, ristrutturazione della testa di collocazione, riparazione di emergenza delle macchine e inventario di ricambi critici.

Poiché le macchine possono avere diverse configurazioni di testa e revisioni di ingegneria, gli acquirenti devono confermare il numero completo della parte, suffisso, modello della macchina, tipo di testa,e componente esistente prima di effettuare un ordine.

Il N610113250AC è un componente di supporto meccanico installato all'interno di una testa di posizionamento SMT compatibile.Il suo scopo principale è quello di tenere e guidare l'ugello utilizzato per raccogliere componenti elettronici da alimentatori e posizionarli su pad PCB.

Sebbene il supporto dell'ugello sia relativamente piccolo, esso partecipa a ogni ciclo di posizionamento dei componenti.precisione dimensionale, il funzionamento senza intoppi e la corretta installazione sono particolarmente importanti.

Il supporto deve funzionare insieme all'ugello, all'albero, alla molla, al sigillo, al circuito di vuoto, alla testa di posizionamento, ai sensori e al sistema di controllo.L'usura o il danneggiamento di qualsiasi componente collegato possono influenzare le prestazioni di raccolta e di posizionamento.

L'ugello di posizionamento entra direttamente in contatto o solleva i componenti elettronici, ma le sue prestazioni dipendono anche dal supporto del supporto.

Un supporto adeguatamente selezionato e installato può aiutare a fornire:

• Installazione stabile dell'ugello.
• Movimento verticale liscio.
• Posizionamento preciso dell'ugello.
• Ricettazione dei componenti ripetibile.
• Presentazione coerente dei componenti alla videocamera.
• Movimento di ritorno affidabile dell'ugello.
• Gioco meccanico ridotto.
• Funzionamento stabile durante la produzione ad alta velocità.
• Calibrazione della testa di posizionamento più semplice.
• Rischio minore di errori ripetuti del pick-up.

Un supporto non corretto o usurato può causare movimenti incoerenti, spazio libero eccessivo, spostamento dell'ugello, altezza anormale di raccolta o prestazioni irregolari del vuoto.

Due portaugelli possono apparire simili pur avendo strutture interne, tolleranze dimensionali, interfacce di installazione o suffissi di revisione diversi.Il numero completo della parte deve quindi essere controllato prima di ordinare.

Il supporto deve essere utilizzato ripetutamente durante ogni ciclo di raccolta e di posizionamento, con il tempo le superfici di contatto, le aree di guida e le interfacce interne possono diventare usurate.

I risultati tipici sono:

• Maggiore distanza meccanica.
• Posizione instabile dell'ugello.
• Movimenti verticali irregolari.
• Ridotta ripetibilità del posizionamento.
• Vibrazioni anormali dell'ugello.

Gli ambienti di produzione SMT possono contenere polvere di componenti, particelle di PCB, nebbia di olio, residui di saldatura, materiale adesivo e altri contaminanti.

La contaminazione può causare:

• Limitazione dei movimenti del portatore.
• Aumento dell'attrito interno.
• Blocco del passaggio del vuoto.
• - Un posto povero per gli ugelli.
• Azione di ritorno irregolare.

L'ugello può scontrarsi con:

• Alimentatori posizionati in modo errato.
• Componenti di PCB sollevati.
• Armature da tavola.
• Con i bordi del vassoio.
• Componenti mal allineati.
• Coordinate di posizionamento programmate erroneamente.

La forza di impatto può passare attraverso l'ugello e danneggiare o deformare il supporto.

L'installazione di un ugello inadeguato, il forzare l'ugello in posizione o il mancato posizionamento correttamente possono esercitare una tensione anormale sul supporto.

Il tenitore può essere danneggiato da:

• Strumenti di rimozione inadeguati.
• Forza di installazione eccessiva.
• Prodotti chimici di pulizia non corretti.
• Lubrificanti non approvati.
• Smontaggio improprio.
• Contaminazione durante la manutenzione.

L'utilizzo di un supporto di aspetto simile con il suffisso sbagliato può causare un'adattabilità scadente, movimenti limitati, altezza errata dell'ugello, perdite di vuoto o problemi di taratura.

Nel corso di un progetto completo di ricostruzione della testa, il supporto può essere sostituito insieme a molle, guarnizioni, alberi, buste, filtri e altri componenti di usura.

Questi sintomi possono anche essere causati da ugelli, valvole a vuoto, filtri, sigilli, sensori, molle, alberi, alimentatori, dati di taratura o programmazione della macchina.Prima di sostituire le parti, deve essere effettuata una diagnosi completa.

Controllare il supporto installato e registrare il numero completo, incluso il suffisso AC.

Fornire le seguenti informazioni:

• Modello della macchina.
• Numero di serie della macchina.
• Modello di testa di posizionamento.
• Numero di posizioni della testa.
• Marcatura del titolare esistente.
• Numero di montaggio della testa.

Le fotografie chiare dovrebbero mostrare:

• Vista frontale.
• Vista posteriore.
• Profilo laterale.
• Interfaccia di montaggio.
• Apertura interna.
• Marcatura visibile del numero di parte.
• Posizione di installazione nella testa.

Confrontare i portatori originali e quelli sostitutivi per:

• Dimensioni generali.
• Punti di montaggio.
• Collegamento dell'ugello.
• Superfici di guida.
• Interfaccia a molla.
• Passeggiate d'aria o di vuoto.
• Diametro interno.
• Profilo esterno.
• Sufisso di revisione.

Ispezionare le seguenti parti prima dell'installazione:

• Fuoco di posizionamento.
• Fusoliera.
• Primavera.
• Seal.
• - Si', si'.
• Filtro.
• Valvola a vuoto.
• Sensore della testa.
• Interfaccia di cambio ugello.

La sostituzione del solo supporto non può risolvere un difetto causato da un altro componente danneggiato.

L'installazione deve essere effettuata da tecnici qualificati con strumenti puliti e procedure di manutenzione approvate.

Dopo l'installazione, completare:

• Ispezione manuale del movimento.
• Prova di installazione dell'ugello.
• Prova a vuoto.
• Ispezione dell'altezza dell'ugello.
• Calibrazione della testa.
• Verifica del ritiro.
• Test di precisione di posizionamento.
• Prova di produzione controllata.

I suffissi AA, AB e AC possono rappresentare design, processo, materiale, fornitore o revisioni dimensionali.

Per un ordine preciso:

• Corrispondere il numero completo della parte.
• Non togliere il suffisso dall'indagine.
• Non si deve presumere che tutte le revisioni siano intercambiabili.
• Confirmare il BOM della macchina quando possibile.
• Confrontare la parte esistente prima dell'installazione.
• Richiesta di conferma tecnica per macchine modificate o ricostruite.

Il supporto per ugelli N610113250AC è adatto alle seguenti applicazioni.

Utilizzato per sostituire un supporto usurato o danneggiato durante la manutenzione programmata dell'attrezzatura.

Mantenuto come parte di ricambio critica per ridurre i tempi di fermo dopo un guasto della testa di posizionamento.

Installato durante la ricostruzione professionale di capi più vecchi o molto usati.

Adatto alle fabbriche di servizi di produzione elettronica che operano su linee di assemblaggio PCB ad alto volume.

Applicabile ai fabbricanti che producono:

• Elettronica automobilistica.
• Pannelli di controllo industriali.
• Attrezzature di comunicazione.
• elettronica di consumo.
• Prodotti di illuminazione a LED.
• Dispositivi elettronici medici
• Assemblaggi di alimentazione.
• Prodotti per la casa intelligente.

Utilizzato dagli ingegneri di servizio per la diagnosi, la manutenzione, la ristrutturazione e la riparazione delle macchine presso i clienti.

Adatti per l'ispezione e il ricondizionamento delle macchine SMT usate prima della taratura, delle prove di produzione o della rivendita.

I distributori regionali possono accumulare N610113250AC per i clienti SMT locali che richiedono un servizio di sostituzione rapido.

L'ugello di posizionamento è installato nel meccanismo del supporto dell'ugello o è supportato da esso, che mantiene la posizione richiesta dell'ugello all'interno della testa di posizionamento.

La testa di posizionamento si muove rapidamente verso il punto di raccolta dell'alimentatore.

L'ugello si muove verso il basso verso il componente elettronico e il supporto guida questo movimento e aiuta a mantenere il posizionamento corretto.

La macchina attiva il sistema di vuoto, che trasporta l'aria attraverso l'ugello, permettendo di sollevare il componente dall'alimentatore.

La testa di posizionamento trasporta il componente dall'alimentatore alla fotocamera di visione o direttamente verso l'area di posizionamento del PCB.

La fotocamera controlla la posizione, l'angolo, la forma e l'orientamento del componente.

La testa si sposta verso la coordinata del PCB programmato, l'ugello viaggia verso il basso e colloca il componente su una pasta di saldatura o adesivo.

Il vuoto viene rilasciato, permettendo al componente di rimanere sul PCB.

L'ugello ritorna alla sua posizione iniziale e la macchina inizia il prossimo ciclo di posizionamento.

Il metodo di selezione più sicuro consiste nell'utilizzare il numero completo della parte N610113250AC.

Non inviare l'inchiesta solo come:

• N610113250.
• Tenitore CM402.
• Tenitore di ugello Panasonic.
• Tenitore a otto teste.

Queste descrizioni potrebbero non identificare con precisione la revisione richiesta.

La stessa piattaforma di macchina può utilizzare gruppi di teste differenti.

Confrontare il componente di sostituzione con il componente rimosso prima dell'installazione.

Le opzioni di approvvigionamento disponibili possono includere:

Le fotografie aiutano a identificare:

• Forma del prodotto.
• Interfaccia di montaggio.
• Segni visibili.
• Differenze di revisione.
• Posizione del danno.
• Componenti correlati.

Per la manutenzione di emergenza, l'acquisto di un'unità di lavoro e di un'unità di riserva può ridurre i tempi di inattività futuri.

Le fabbriche che utilizzano più macchine compatibili possono preparare le scorte in base ai piani di utilizzo e manutenzione storici.

La lista dei materiali della macchina, il manuale di manutenzione o il disegno dell'assemblaggio della testa devono essere considerati come il riferimento primario di compatibilità.

Fornire informazioni complete aiuta a ridurre i ritardi di quotazione e la scelta errata delle parti.

L'identificazione completa N610113250AC deve essere confrontata con la richiesta di acquisto del cliente.

Il titolare deve essere controllato per:

• Cracche.
• Corrosione.
• Deformazione.
• Danni da impatto.
• Contaminazione superficiale.
• Graffi anormali.
• Interfacce danneggiate.

Dovrebbero essere ispezionate le aree di montaggio, le superfici di contatto dell'ugello, le aree di guida e i passaggi d'aria visibili.

Se la struttura lo consente, si deve controllare la resistenza anormale del supporto, le convulsioni, l'eccessivo allentamento o i movimenti irregolari.

Il supporto deve essere individualmente protetto dalla polvere, dall'umidità, dall'impatto e dal contatto con parti metalliche più pesanti.

Le fotografie possono essere fornite prima della spedizione quando i clienti richiedono la conferma del numero di parte, della condizione o dell'aspetto.

L'installazione deve essere effettuata da tecnici di manutenzione SMT qualificati.

1. Fermare l'apparecchiatura secondo la procedura approvata.
2. Isolare la corrente elettrica, l'aria compressa e il vuoto se necessario.
3. Rimuovere il coperchio della testa di posizionamento secondo il manuale di manutenzione.
4. Registrare la posizione e l'orientamento originari del posatore.
5. Rimuovere il vecchio componente con strumenti adeguati.
6. Ispezionare l'ugello, l'albero, la molla, il sigillo, la buscia e le parti vicine.
7. Pulire attentamente la zona di installazione.
8. Installare N610113250AC senza forza eccessiva.
9. Confirmare che il meccanismo si muove liberamente.
10. Ripristina i sistemi delle macchine.
11. Eseguire la calibrazione della testa.
12. Completato il test di raccolta e posizionamento.
13. Facciamo una prova di produzione controllata.

Non macinare, perforare, piegare o modificare il supporto per adattarlo a un dispositivo incompatibile.

• Ispezionare il meccanismo di tenuta dell'ugello durante la manutenzione della testa prevista.
• Mantenere pulita l'area della testa di collocazione.
• Sostituire prontamente gli ugelli danneggiati.
• Evitare l'uso di prodotti chimici non autorizzati.
• Non applicare lubrificante eccessivo.
• Ispezionate i sigilli, le molle, i pozzi e i filtri.
• Conservare i contenitori di ricambio in singole confezioni.
• Etichettare tutti gli inventari con il suffisso completo.
• Mantenere le parti originali e compatibili separate.
• Registrare la data di installazione e la cronologia di manutenzione.
• Prima di installare un altro supporto, verificare i ripetuti guasti.
• La calibrazione completa dopo la sostituzione meccanica, se necessario.

Conservare il contenitore in un ambiente pulito, asciutto e protetto.

Le pratiche raccomandate includono:

• Tenere sigillato il componente fino all'installazione.
• Impedire che la polvere entri nelle aperture.
• Evitare il contatto diretto con parti meccaniche pesanti.
• Non toccare le superfici di precisione con le mani sporche.
• Utilizzare etichette individuali di inventario.
• Revisioni AA, AB e AC separate.
• Applica il controllo del primo in, primo fuori.
• Registra i risultati delle ispezioni in arrivo.
• Proteggere il componente dall'umidità e dai materiali corrosivi.

Le opzioni di trasporto possono includere:

• DHL.
• FedEx.
• UPS.
• Trasporti aerei internazionali.
• Conto di corriere del cliente.
• Spedizione consolidata con altri ricambi SMT.

Il numero completo N610113250AC può essere indicato su preventivi, fatture, elenchi di imballaggio e etichette.

I clienti possono ordinare piccole quantità per test, manutenzione di emergenza o inventario di ricambio critico.

Le condizioni di approvvigionamento possono variare a seconda delle esigenze delle macchine e dei budget di acquisto.

Il supporto può essere fornito insieme a:

• ugelli SMT.
• Gli alimentatori.
• Sensori.
• Valvole solenoidi.
• Filtri.
• Cinture.
• Motori.
• Pannelli di controllo.
• Parti di testa di posizionamento.
• Componenti del trasportatore.

I clienti possono richiedere una conferma con fotografie o una marcatura visibile prima della spedizione.

Gli ordini possono essere preparati per clienti in Europa, Nord America, Asia sudorientale, Medio Oriente e altri mercati internazionali.

Le parti di ricambio SMT richiedono un'identificazione accurata. componenti di aspetto simile potrebbero non avere le stesse dimensioni, interfacce, materiali o livelli di revisione.

Un fornitore specializzato può aiutare i clienti:

• Ridurre gli ordini errati.
• Controlla il numero completo delle parti.
• Identificare le differenze dei suffissi.
• Confronta le opzioni originali e quelle compatibili.
• Consolidare più prodotti.
• Preparate l'inventario di emergenza.
• Migliorare la comunicazione tra ingegneri e team di acquisto.
• Ridurre i ritardi causati da informazioni incomplete sul prodotto.
• Organizzare l'imballaggio e la spedizione internazionali.

N. N610113250AC è un componente del supporto dell'ugello installato all'interno di un meccanismo di posizionamento della testa compatibile. Non è un'unità di testa completa, un'assemblaggio completo dell'ugello, un motore, un albero, un sensore o un cambiatore di ugello.

L'ugello non è incluso, a meno che non sia specificatamente indicato nella quotazione.

I numeri appartengono alla stessa famiglia di numeri di base, ma non si deve presumere che la revisione sia intercambiabile.e parte installata prima della sostituzione.

No. I guasti del pick-up possono anche essere causati da ugelli danneggiati, perdite di vuoto, filtri bloccati, valvole difettose, sensori, alimentatori, sigilli, dati di taratura o programmazione della macchina.

Indicare il numero completo della parte, la quantità richiesta, il modello della macchina, la configurazione della testa, le condizioni richieste, il paese di destinazione e, se disponibili, fotografie chiare del titolare esistente..

Per le offerte di prezzi, la conferma dello stock, l'identificazione tecnica, i pezzi nuovi originali, i pezzi nuovi compatibili e gli ordini consolidati di ricambi SMT, contattare:

Si prega di indicare il numero completo della parte, il modello della macchina, la configurazione della testa, la quantità, la condizione preferita, il paese di destinazione e le fotografie della parte esistente.Le informazioni complete ci permettono di preparare un preventivo più rapido e preciso.
