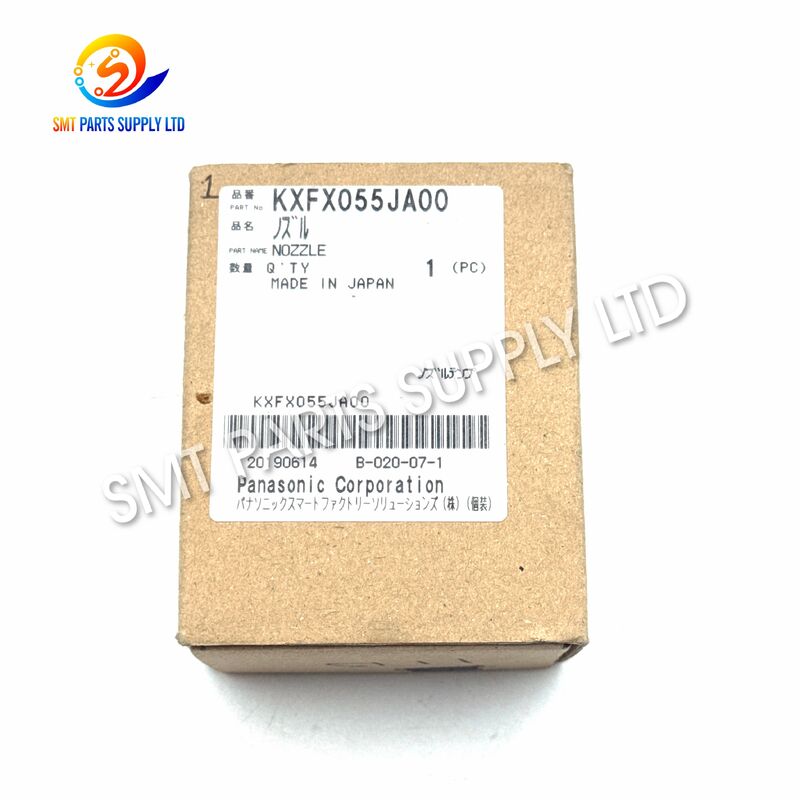

Panasonic KXFX055JA00 1115 Ugello a forma speciale per CM402 CM602

Panasonic KXFX055JA00 1115 Ugello a forma speciale per CM402 CM602

L'ugello a forma speciale Panasonic KXFX055JA00 1115 è un componente di precisione per la movimentazione dei componenti sviluppato per applicazioni di macchine pick-and-place CM402 e CM602 SMT compatibili. Installato sulla testa di posizionamento, l'ugello utilizza un'aspirazione a vuoto controllata per prelevare, trattenere, trasferire, allineare e posizionare componenti elettronici idonei su circuiti stampati.

A differenza degli ugelli rotondi convenzionali utilizzati per resistori, condensatori e circuiti integrati standard, questo modello presenta uno speciale profilo di raccolta destinato ai componenti che richiedono una forma di contatto specifica. La corretta selezione dell'ugello può migliorare la tenuta del vuoto, la stabilità dei componenti, la coerenza del riconoscimento e l'affidabilità del posizionamento.

Il codice articolo completo KXFX055JA00 deve essere considerato come riferimento per l'ordine principale. Si consiglia agli acquirenti di fornire il modello della macchina, le informazioni sul posizionamento della testa, le fotografie attuali dell'ugello, l'etichetta dell'ugello e le dimensioni dei componenti prima di ordinare. Questo processo di verifica aiuta a ridurre i rischi di compatibilità e garantisce che l'ugello fornito corrisponda ai requisiti di produzione effettivi.

I problemi degli ugelli SMT possono influire sull'efficienza della produzione anche quando la macchina di posizionamento, l'alimentatore e il programma dei componenti appaiono normali. L'ugello costituisce il collegamento diretto tra la testa della macchina e il componente elettronico, quindi piccoli cambiamenti nel suo profilo, pulizia, allineamento o passaggio del vuoto possono creare ripetuti errori di produzione.

Un ugello rotondo standard potrebbe non fornire un'area di contatto sufficiente per un connettore, un sensore, un interruttore, un componente LED, una presa, un trasformatore, un componente di schermatura o un altro pacchetto irregolare.

Quando la forma dell'ugello non corrisponde alla superficie del componente, potrebbero verificarsi perdite di vuoto. La macchina può inizialmente prelevare il componente, ma il componente può ruotare, inclinarsi o cadere durante il movimento rapido della testa.

Il contatto ripetuto con componenti, tasche di alimentazione, vassoi o posizioni di prelievo errate possono usurare gradualmente la punta dell'ugello.

Una superficie di raccolta usurata può cambiare:

• Prestazioni di sigillatura del vuoto.
• Altezza del ritiro.
• Posizione del componente.
• Pressione di contatto.
• Precisione del posizionamento.
• Stabilità del riconoscimento visivo.

Polvere, residui di flusso, particelle di adesivo, detriti di componenti, materiale di imballaggio e contaminazione da pulizia potrebbero entrare nel passaggio dell'ugello.

Un flusso d'aria limitato può portare a:

Il corpo dell'ugello deve collegarsi correttamente alla testa di posizionamento. Graffi, contaminazione, deformazione o usura attorno all'interfaccia di montaggio possono causare un posizionamento inadeguato o perdite d'aria.

Un ugello installato in modo errato può anche influenzare la rotazione dell'ugello, l'altezza di raccolta o la calibrazione della testa.

Il punto di prelievo dovrebbe essere vicino all'area di supporto stabile e al centro di gravità del componente. Una posizione di prelievo sfalsata può causare la rotazione o l'inclinazione del componente durante l'accelerazione.

L'ugello non può funzionare correttamente quando i parametri della macchina non sono adatti. Le impostazioni importanti includono:

• Altezza del ritiro.
• Altezza di posizionamento.
• Temporizzazione inizio aspirazione.
• Tempi di rilascio del vuoto.
• Accelerazione della testa.
• Velocità di rotazione.
• Coordinate di prelievo dell'alimentatore.
• Spessore del componente.
• Dati sul riconoscimento della vista.
• Pressione di posizionamento.

Un ugello compatibile potrebbe comunque presentare problemi di prelievo quando i componenti sono inclinati, danneggiati, posizionati in modo errato o si spostano all'interno delle tasche dell'alimentatore.

È pertanto necessario controllare insieme all'ugello le condizioni dell'alimentatore, la qualità del nastro, il distacco del nastro di copertura, l'allineamento del vassoio e l'orientamento dei componenti.

Gli ugelli dall'aspetto simile non sono necessariamente intercambiabili. Due modelli di ugelli possono avere caratteristiche diverse:

• Dimensioni di montaggio.
• Lunghezze totali.
• Profili di punta.
• Dimensioni del foro del vuoto.
• Superfici di prelievo.
• Riferimenti di rotazione.
• Compatibilità con la testa della macchina.

Ordinare solo con un codice ugello generale senza verificare il codice articolo completo può comportare una fornitura errata.

KXFX055JA00 fornisce un profilo di raccolta dedicato per componenti elettronici compatibili che potrebbero non essere gestiti in modo affidabile con un ugello circolare convenzionale.

Una superficie di contatto adeguata può contribuire a creare una tenuta del vuoto più uniforme e migliorare la stabilità dei componenti durante il movimento di posizionamento ad alta velocità.

Il codice articolo completo KXFX055JA00 deve essere utilizzato come riferimento per l'acquisto principale.

Per un'identificazione accurata, gli acquirenti devono fornire:

Quando l'ugello corretto è pulito, non danneggiato e installato correttamente, il passaggio del vuoto può rispondere in modo coerente durante la raccolta e il trasferimento dei componenti.

Un’aspirazione stabile può aiutare a ridurre:

• Tentativi di ritiro falliti.
• Cadute di componenti.
• Rotazione dei componenti.
• Interruzioni del posizionamento.
• Frequenza allarme macchina.
• Rifiuti di componenti.
• Intervento produttivo manuale.
• Interruzione della linea non pianificata.

Gli stabilimenti di produzione non dovrebbero aspettare che un ugello si guasti completamente prima di organizzarne la sostituzione.

Il mantenimento di adeguate quantità di riserva può ridurre i tempi di inattività causati da:

• Impatto accidentale dell'ugello.
• Usura normale della punta.
• Blocco del passaggio del vuoto.
• Cambio prodotto-modello.
• Perdita dell'ugello.
• Ordini di produzione d'emergenza.
• Tempi di consegna internazionali.

L'ugello KXFX055JA00 è adatto per operazioni di posizionamento di componenti compatibili eseguite su apparecchiature pick-and-place CM402 e CM602.

Può essere utilizzato in ambienti produttivi per la produzione di:

• Elettronica di consumo.
• Elettronica automobilistica.
• Apparecchiature di comunicazione.
• Controllori industriali.
• Prodotti di illuminazione a LED.
• Assiemi di alimentazione.
• Dispositivi domestici intelligenti.
• Strumenti elettronici.
• Elettronica medica.
• Prodotti per la sicurezza.
• Prodotti periferici del computer.
• Assemblaggi di produzione a contratto.

L'ugello può essere selezionato quando la superficie di presa del componente richiede un profilo diverso da un ugello circolare standard.

Le possibili categorie di componenti includono:

L'ugello può essere utilizzato in sostituzione quando un ugello esistente presenta:

• Usura visibile della punta.
• Piegatura o deformazione.
• Perdita di vuoto.
• Ripetuti fallimenti nella raccolta.
• Blocco interno.
• Usura dell'interfaccia di installazione.
• Collisione accidentale.
• Prestazioni di posizionamento instabili.

Le fabbriche che utilizzano apparecchiature CM402 o CM602 possono mantenere l'ugello nel proprio inventario di pezzi di ricambio in base alla domanda di produzione, alla frequenza di utilizzo dell'ugello e ai tempi di consegna.

Le società di assistenza macchine possono utilizzare il prodotto durante l'ispezione o il ripristino delle apparecchiature di posizionamento compatibili. Le condizioni dell'ugello devono essere valutate insieme al portaugello, al sistema di aspirazione, ai filtri, alla testa di posizionamento e allo stato di calibrazione.

L'operatore o il tecnico della manutenzione conferma che il codice prodotto richiesto è KXFX055JA00 e controlla il codice dell'ugello di riferimento, il modello della macchina e la configurazione della testa di posizionamento.

Prima dell'installazione, ispezionare l'ugello per:

• Deformazione della punta.
• Contaminazione superficiale.
• Aperture del vuoto bloccate.
• Danni al corpo.
• Graffi sull'interfaccia di montaggio.
• Dimensioni errate.
• Danni all'imballaggio.

L'ugello viene installato sulla corrispondente interfaccia della testa di posizionamento. L'area di installazione deve essere pulita, correttamente allineata e priva di detriti.

Un'installazione errata può causare perdite di vuoto, instabilità rotazionale, altezza anomala o errori di riconoscimento dell'ugello.

L'assegnazione dell'ugello avviene all'interno del programma macchina o della stazione ugelli in base alla configurazione dell'attrezzatura.

La definizione corretta dell'ugello deve essere collegata al pacchetto di componenti corrispondente.

Un alimentatore a nastro, un vassoio, un alimentatore a tubo o un altro sistema di alimentazione presenta il componente nella posizione di prelievo programmata.

Il componente deve essere correttamente orientato e stabile all'interno della tasca o del vassoio.

La testa di posizionamento sposta l'ugello sopra il componente e lo abbassa all'altezza di prelievo programmata.

L'altezza di prelievo deve essere sufficientemente precisa da creare una chiusura a vuoto senza danneggiare il componente o spingerlo più in profondità nella tasca dell'alimentatore.

La macchina attiva la pressione negativa attraverso il passaggio dell'ugello.

La punta dalla forma speciale entra in contatto con la superficie del componente selezionato e crea la forza di tenuta necessaria per la presa.

A seconda della configurazione della macchina, il ritiro può essere confermato tramite:

• Rilevamento del vuoto.
• Rilevamento dell'altezza.
• Riconoscimento della vista.
• Controllo presenza componenti.
• Monitoraggio programmato della macchina.

Il sistema di visione misura la posizione e la rotazione del componente. La macchina calcola i valori di correzione prima del posizionamento.

Una tenuta stabile dell'ugello è importante perché qualsiasi movimento durante il riconoscimento può creare dati di correzione imprecisi.

La testa di posizionamento trasferisce il componente verso la posizione programmata del PCB.

Durante questo movimento, l'ugello deve mantenere una forza di vuoto sufficiente per resistere all'accelerazione, alla rotazione e alle vibrazioni.

La macchina abbassa il componente all'altezza di posizionamento programmata e lo posiziona sui pad PCB o sul punto di assemblaggio designato.

Il vuoto viene rilasciato in modo che il componente rimanga sul circuito stampato mentre l'ugello si ritrae.

Il processo si ripete secondo il programma di collocamento. L'ugello deve essere ispezionato e pulito a intervalli appropriati per mantenere prestazioni stabili.

Utilizzare KXFX055JA00 come riferimento per l'ordine principale. Non selezionare il prodotto solo perché un altro ugello ha un codice a quattro cifre o un aspetto esterno simile.

Indicare se l'ugello verrà installato su:

• CM402.
• CM602.
• Un'altra macchina che richiede verifica tecnica.

L'esatta configurazione della macchina è importante perché le macchine della stessa serie possono utilizzare teste di posizionamento diverse.

Fornire il modello della testa o fotografie chiare dell'attuale area di installazione dell'ugello.

Le informazioni sulla testa aiutano a verificare:

• Stile di montaggio dell'ugello.
• Dimensioni dell'interfaccia.
• Struttura di rotazione.
• Collegamento del vuoto.
• Requisito di lunghezza dell'ugello.
• Metodo di riconoscimento automatico.

Invia fotografie che mostrano:

1. Corpo ugello completo.
2. Suggerimento per il ritiro.
3. Profilo laterale.
4. Interfaccia di montaggio.
5. Etichetta con il numero di parte.
6. Codice ugello.
7. Ugello accanto a un righello o una scala.

Fornire le seguenti informazioni sul componente:

La migliore superficie di raccolta è normalmente piana, stabile, pulita e sufficientemente grande da creare una chiusura a vuoto.

Evitare di posizionare l'ugello sopra:

• Fori.
• Etichette flessibili.
• Segni in rilievo.
• Aree ottiche fragili.
• Superfici curve.
• Strutture meccaniche in movimento.
• Superfici irregolari.
• Materiali porosi.

Prima di sostituire l'ugello con un modello diverso rivedere:

• Libreria di componenti.
• Assegnazione degli ugelli.
• Coordinate del ritiro.
• Altezza del ritiro.
• Temporizzazione del vuoto.
• Metodo di riconoscimento.
• Velocità di rotazione.
• Accelerazione del trasferimento.
• Altezza di posizionamento.
• Pressione di posizionamento.

La condizione richiesta deve essere indicata chiaramente prima del preventivo.

Le quantità di acquisto consigliate dipendono da:

• Numero di macchine.
• Numero di testine compatibili.
• Volume di produzione.
• Frequenza di utilizzo dei componenti.
• Cronologia della sostituzione degli ugelli.
• Politica delle scorte di emergenza.
• Tempi di consegna.
• Prossimi progetti di produzione.

Prima di effettuare un ordine di grandi volumi, richiedere la conferma in base al codice prodotto, alle fotografie, alla configurazione della macchina e alle informazioni sui componenti.

Un ordine di campione può essere appropriato quando la compatibilità non può essere confermata solo dalla documentazione.

Controllare l'ugello per rilevare eventuali contaminazioni, deformazioni, aperture bloccate, segni di raccolta anomali e problemi di installazione.

Utilizzare un processo di pulizia degli ugelli professionale adatto per parti SMT di precisione.

Non utilizzare:

• Filo di metallo duro.
• Aghi affilati senza procedure controllate.
• Strumenti abrasivi.
• Prodotti chimici aggressivi.
• Pressione meccanica eccessiva.
• Pulizia ad ultrasuoni ad alta potenza incontrollata.

Mantenere il passaggio interno libero da polvere, residui di pasta saldante, particelle di adesivo, residui di nastro e frammenti di componenti.

Conservare ciascun ugello separatamente in una scatola protettiva pulita o in un portaugello.

Evitare di posizionare la punta di precisione direttamente contro un banco da lavoro in metallo o un'altra superficie dura.

Se i problemi di prelievo persistono dopo la pulizia, ispezionare l'alimentatore, il sistema di aspirazione, il portaugello, il filtro, le coordinate di prelievo e le impostazioni della macchina prima di concludere che il nuovo ugello è difettoso.

Sostituire l'ugello quando:

• La punta è visibilmente deformata.
• Il corpo è piegato.
• Il passaggio del vuoto non può essere pulito.
• La stabilità del ritiro rimane inaccettabile.
• La precisione del posizionamento diventa incoerente.
• L'interfaccia di montaggio è danneggiata.
• Gli allarmi ripetuti influiscono sull’efficienza della produzione.

Ciascun ugello KXFX055JA00 deve essere imballato singolarmente per proteggere il profilo di raccolta e l'interfaccia di montaggio.

1. Confermare il codice articolo e la quantità.
2. Ispezionare l'aspetto dell'ugello.
3. Proteggi la punta dell'ugello.
4. Posizionare l'ugello in un contenitore individuale o in una custodia protettiva.
5. Aggiungi materiale ammortizzante.
6. Allegare una chiara etichetta identificativa.
7. Posizionare le parti all'interno di un robusto cartone per l'esportazione.
8. Sigillare saldamente il cartone.
9. Preparare la bolla di accompagnamento e i documenti di spedizione.
10. Organizzare il trasporto tracciabile.

Gli ordini vengono elaborati in base al codice articolo completo KXFX055JA00, al modello della macchina e alle informazioni tecniche fornite dal cliente.

Gli ordini di prova di un pezzo, le quantità di manutenzione e gli ordini di ricambi di produzione più grandi possono essere discussi in base alla disponibilità.

I clienti possono fornire informazioni sulla macchina e sui componenti per il controllo preliminare prima della spedizione.

L'ugello può essere fornito insieme a:

• Alimentatori e parti di alimentatori.
• Nastri trasportatori.
• Sensori.
• Elettrovalvole.
• Motori.
• Driver.
• Filtri.
• Cavi.
• Schede macchina.
• Portaugelli.
• Altre parti di macchine SMT.

I prodotti di precisione sono imballati con cura per ridurre il rischio di impatto, contaminazione e danni dovuti al trasporto.

Soluzioni di spedizione espressa, aerea e combinata sono disponibili per i clienti in Europa, Nord America, Sud-Est asiatico e altri mercati internazionali.

KXFX055JA00 è generalmente identificato per le applicazioni CM402 e CM602 compatibili. Tuttavia, prima di ordinare è necessario verificare l'esatta configurazione della testa di posizionamento, il profilo attuale dell'ugello e il programma della macchina poiché le sole informazioni sulla serie della macchina potrebbero non confermare la completa compatibilità.

Il riferimento del prodotto fornito lo identifica come 1115, ma i codici degli ugelli possono differire tra elenchi ricambi e database fornitori. Utilizzare il codice articolo completo KXFX055JA00 come riferimento principale e fornire fotografie dell'ugello esistente per conferma.

Fornire KXFX055JA00, il modello della macchina, il tipo di testa di posizionamento, la quantità richiesta, la condizione preferita del prodotto, il paese di destinazione e fotografie chiare dell'ugello esistente. Le dimensioni o i disegni dei componenti sono utili quando è necessario valutare la compatibilità del pick-up.

No. L'idoneità del raccoglitore dipende dalle dimensioni del componente, dal peso, dal profilo della superficie superiore, dal baricentro, dall'area di sigillatura disponibile, dalla velocità di produzione, dalle impostazioni del vuoto e dall'orientamento del raccoglitore. Si consiglia di eseguire test a campione per componenti nuovi o insoliti.

Controllare l'installazione degli ugelli, il livello di vuoto, l'altezza di prelievo, la posizione dell'alimentatore, la stabilità dei componenti, i risultati del riconoscimento visivo, la precisione della rotazione, l'altezza di posizionamento e la qualità del posizionamento finale prima di avviare la produzione continua di grandi volumi.

Cerchi l'ugello dalla forma speciale Panasonic KXFX055JA00 1115 per apparecchiature CM402 o CM602?

Si prega di inviare le seguenti informazioni per un preventivo rapido e accurato:

• Codice articolo: KXFX055JA00.
• Codice ugello di riferimento: 1115.
• Modello della macchina.
• Tipo di testa di posizionamento.
• Quantità richiesta.
• Condizione del prodotto richiesta.
• Fotografie degli ugelli esistenti.
• Disegno o dimensioni del componente.
• Paese di destinazione.
• Tempo di consegna previsto.

Contattaci per conoscere disponibilità attuale, prezzo, conferma di compatibilità, dettagli sull'imballaggio e modalità di spedizione internazionale.
