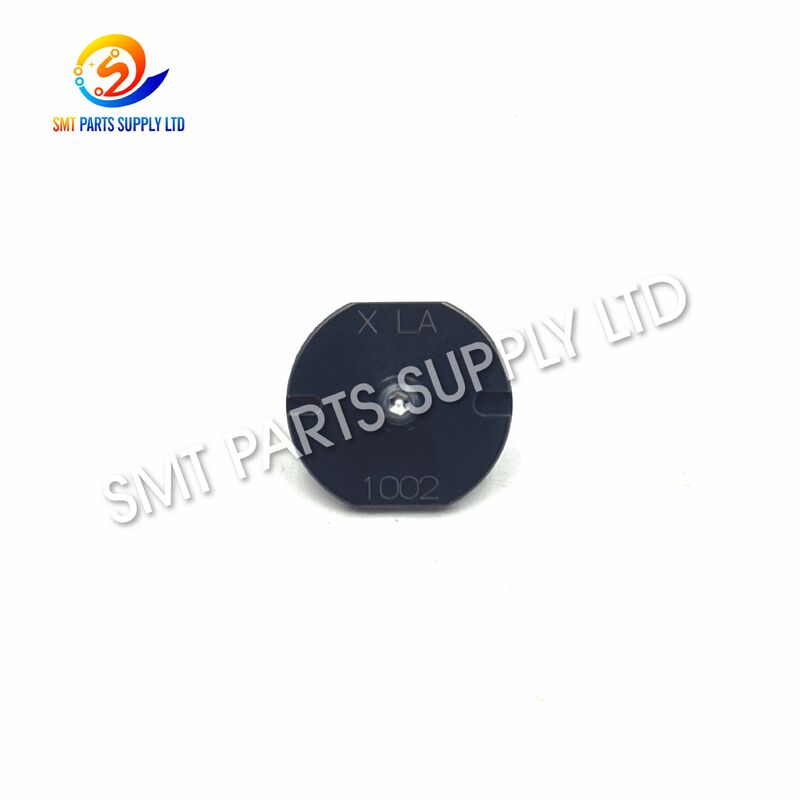

Panasonic 1002 Ugello SMT di precisione CM DT NPM KXFX037TA00

L'ugello SMT di precisione Panasonic 1002 KXFX037TA00 è un componente di raccolta a vuoto progettato per alcune configurazioni di macchine di posizionamento CM, DT e NPM.l'ugello raccoglie componenti elettronici da alimentatori a nastro, vassoi, tubi o altri sistemi di alimentazione e li trasferisce in posizioni di montaggio PCB programmate.

L'ugello 1002 è comunemente identificato con il numero di parte KXFX037TA00. KXFW1ATAA00 e KXFX03DVA00 sono utilizzati anche come numeri di riferimento nel mercato dei ricambi SMT.Gli elenchi di compatibilità associano comunemente l'ugello alle piattaforme CM e DTLa testa di posizionamento, il numero di ugello esistente e la configurazione della macchina devono quindi essere verificati prima dell'acquisto.piccola ma critica parte di una linea di produzione SMTLa sua condizione dimensionale, il passaggio del vuoto, l'interfaccia di montaggio e la superficie di raccolta possono influenzare direttamente la stabilità del raccolto dei componenti, la precisione di riconoscimento, la ripetibilità del posizionamento, la velocità di produzione,e utilizzo delle macchine.

L'ugello Panasonic 1002 è adatto ai produttori di elettronica, alle fabbriche di EMS, alle squadre di manutenzione SMT, alle aziende di manutenzione macchine, ai distributori di ricambi,e impianti di produzione che richiedono un ugello affidabile per la manutenzione preventiva o la sostituzione di emergenza.

Identificazione del prodotto

Causa: Perché si verificano problemi di raccolta e di collocazione

Molti problemi di produzione sono legati all'usura dell'ugello, alla contaminazione, alla scelta errata del modello, al posizionamento dell'alimentatoreimballaggio dei componenti, perdite di vuoto o impostazioni di processo inadeguate.

Capire la vera causa aiuta gli ingegneri di manutenzione a evitare di sostituire inutilmente parti della macchina e a ridurre i tempi di fermo della produzione.

1. Spessore della punta dell'ugello

Durante il funzionamento continuo, l'ugello entra in contatto ripetutamente con i componenti elettronici.riducendo la superficie di tenuta effettiva tra ugello e componente.

Una superficie di raccolta usurata può causare:

• Debole forza di tenuta nel vuoto.
• Movimento dei componenti durante il trasferimento.
• Aumento della frequenza di riprova.
• Instabilità del riconoscimento.
• Componente che cade.
• Spostamento.

2Passaggio di vuoto bloccato.

Polvere, frammenti di imballaggio, residui di adesivo, particelle di pasta di saldatura e altri contaminanti di produzione possono entrare nel passaggio interno a vuoto.

Anche un blocco parziale può ridurre il flusso d'aria e creare prestazioni di raccolta instabili.

3. corpo dell'ugello piegato o danneggiato

Un ugello può danneggiarsi a causa di:

• Impatto accidentale.
• Manovra manuale errata.
• Immagazzinamento improprio.
• Collisione tra testa e posizionamento.
• Operazione di cambio di ugello non corretta.
• Installazione di un modello di ugello inadeguato.

Una piccola quantità di deformazione può causare il componente a sedersi fuori centro, influenzando il riconoscimento della fotocamera e la precisione del posizionamento.

4. Scelta errata dell'ugello

L'ugello deve corrispondere alle dimensioni del componente, al peso, alla forma della superficie, all'area di raccolta e alla configurazione della testa della macchina.

Un ugello troppo piccolo potrebbe non fornire un'aspirazione sufficiente e un ugello troppo grande potrebbe interferire con i condotti dei componenti, i bordi del pacchetto, le tasche dell'alimentatore o i componenti vicini.

5. Instalazione errata

Se l'ugello non è completamente installato sulla testa di posizionamento, la posizione di montaggio può diventare instabile.

I possibili risultati sono:

• Perdita di vuoto.
• Girazione dell'ugello.
• Vibrazioni anormali della macchina.
• Alarme di cambio ugello.
• Fallimento nel riconoscimento dei componenti.
• Variazione dell'altezza del pick-up.

6Interfaccia di montaggio contaminata

La polvere o residui tra l'ugello e il supporto possono impedire la corretta installazione e l'ugello può apparire installato mentre rimane leggermente inclinato o liberamente posizionato.

7Coordinate di raccolta errate.

Un ugello che funziona correttamente può ancora subire errori di raccolta quando le coordinate dell'alimentatore, l'altezza di raccolta, i dati dei componenti o le posizioni del vassoio sono errate.

8Imballaggio dei componenti instabili

Il nastro adesivo danneggiato, le tasche deformate, l'eccessiva tensione del nastro di copertura, la rotazione dei componenti all'interno della tasca o il posizionamento irregolare del vassoio possono impedire il ritiro centrato.

Problemi di produzione comuni

Soluzione: come l'ugello Panasonic 1002 supporta la produzione

L'ugello Panasonic 1002 KXFX037TA00 fornisce una soluzione pratica quando un ugello esistente è usurato, contaminato, danneggiato, mancante o non più adatto per una produzione stabile.

Assorbente a vuoto stabile

L'ugello trasferisce la pressione di vuoto dalla testa di posizionamento alla superficie di raccolta del componente.aiuta a mantenere una forza di trattenimento stabile dei componenti durante tutto il ciclo di movimento.

Posizionamento preciso dei componenti

Il posizionamento stabile dei componenti consente al sistema di visione di calcolare con precisione l'asse X, l'asse Y e le correzioni di rotazione prima del posizionamento.

Performance di posizionamento ripetibile

Dimensioni di montaggio coerenti e geometria del pick-up aiutano la macchina a ripetere migliaia di cicli di pick-up e di posizionamento con meno interruzioni.

Riduzione del tempo di inattività non pianificato

Mantenere gli ugelli di ricambio in magazzino per la manutenzione consente ai team di produzione di sostituire rapidamente le unità danneggiate, riducendo i ritardi causati dagli acquisti di emergenza e dalle consegne internazionali.

Miglioramento dell'efficienza della manutenzione

L'ugello può essere ispezionato, pulito, sostituito e conservato separatamente.

Acquisti flessibili

L'ugello 1002 può essere ordinato singolarmente o combinato con altri modelli di ugello, filtri, supporti, parti di alimentazione, cinture, sensori, valvole, motori e altri componenti di ricambio SMT.

Vantaggi del prodotto

Specificità

Avviso di compatibilità

I nomi delle macchine da soli non sono sempre sufficienti per confermare la compatibilità degli ugelli.e revisioni hardware.

Prima di ordinare, i clienti devono fornire il maggior numero possibile delle seguenti informazioni:

1002 e 1002N Avviso di identificazione

I riferimenti agli ugelli 1002 e 1002N non devono essere automaticamente considerati prodotti identici.

L'ugello 1002 standard è comunemente indicato come KXFX037TA00. L'ugello 1002N può utilizzare un numero di parte e una struttura di ugello diversi.mentre KXFX037TA00 è indicato come ugello standard 1002. potresti controllare il codice completo dell'ugello piuttosto che ordinare solo secondo il numero 1002.

Confronto dei modelli di ugelli correlati

L'ugello 1002 appartiene a una famiglia di ugelli numerici comunemente citati.

La tabella è destinata esclusivamente al confronto dei modelli e non sostituisce la verifica della testa della macchina e dei componenti.

Applicazione

Linee di assemblaggio PCB

L'ugello viene utilizzato in processi di assemblaggio automatizzato di PCB in cui i componenti elettronici devono essere prelevati dai dispositivi di alimentazione e posizionati con precisione su pad di saldatura.

Produzione di elettronica di consumo

Le piattaforme di posizionamento idonee possono utilizzare l'ugello nella produzione di:

• Prodotti per la casa intelligente.
• Controllo dell'alimentazione.
• Elettronica domestica.
• Moduli di visualizzazione.
• Equipaggiamento audio.
• Dispositivi di comunicazione.
• Accessori elettronici.

Elettronica automobilistica

L'ugello può supportare linee SMT compatibili per la fabbricazione:

• Moduli di controllo del veicolo.
• Schede dei sensori.
• Elettronica di controllo dell'illuminazione.
• Assemblaggi di gruppi di strumenti.
• Moduli di comunicazione.
• Pannelli di gestione dell'energia.

Elettronica industriale

I prodotti di controllo industriale richiedono un posizionamento stabile e ripetibile dei componenti.e attrezzature di automazione.

Prodotti di telecomunicazione

Le macchine compatibili possono utilizzare l'ugello per la produzione di PCB che coinvolgono attrezzature di rete, moduli di comunicazione, router, dispositivi di elaborazione del segnale e assemblaggi elettronici correlati.

Prodotti a LED e di illuminazione

L'ugello può supportare processi di posizionamento di componenti adatti per schede driver a LED, controllori di illuminazione, prodotti di illuminazione intelligente e elettronica di visualizzazione.

Fabbricazione a contratto SME

Le fabbriche EMS elaborano spesso più prodotti PCB e confezioni di componenti.

Manutenzione delle apparecchiature SMT

I fornitori di servizi per macchine, i distributori di attrezzature e le squadre di manutenzione delle fabbriche possono tenere l'ugello 1002 in magazzino di ricambi per la manutenzione preventiva e la sostituzione di emergenza.

Tabella degli scenari di applicazione

Come funziona

Fase 1: Selezione dell'ugello

Il programma di posizionamento seleziona un ugello in base al pacchetto dei componenti, alle dimensioni, al peso, alla superficie di raccolta e alla configurazione della macchina.

Fase 2: installazione dell'ugello

L'uso di un dispositivo di montaggio deve essere effettuato in modo da garantire che il sistema di montaggio sia completamente installato.

Fase 3: spostamento verso la posizione di ritiro

La testa di posizionamento si muove sopra la posizione programmata dell'alimentatore, del vassoio, del tubo o della fornitura dei componenti.

Passo 4: discesa controllata

L'ugello scende all'altezza di raccolta programmata, l'altezza corretta aiuta l'ugello a contattare il componente senza eccessiva pressione.

Fase 5: Attivazione a vuoto

La macchina attiva la pressione del vuoto attraverso il passaggio interno dell'ugello.

Fase 6: conferma del ritiro

L'apparecchiatura può verificare i valori di vuoto, la presenza di componenti, i dati di immagine o altri segnali di processo per confermare il successo del prelievo.

Passo 7: Riconoscimento della visione

Il componente passa attraverso il sistema di visione artificiale che misura la deviazione posizionale e di rotazione.

Fase 8: Correzione della posizione

La macchina di posizionamento calcola i valori di correzione e regola la posizione del componente prima del montaggio.

Fase 9: Posizionamento del PCB

La testa si sposta verso la coordinata del PCB programmato, l'ugello abbassa il componente all'altezza di posizionamento richiesta e rilascia il vuoto.

Fase 10: Ripetizione del ciclo

L'ugello continua ad eseguire le operazioni di raccolta e di posizionamento secondo il programma di produzione.

Come la condizione dell'ugello influenza la produzione

Come scegliere l'ugello giusto

1Controlla il numero completo della parte.

Il riferimento di ordinazione raccomandato è KXFX037TA00. I clienti dovrebbero anche confrontare KXFW1ATAA00 e KXFX03DVA00 quando questi numeri appaiono sui registri o sulle confezioni esistenti.

2Conferma il modello della macchina.

Fornire il modello completo della macchina, piuttosto che solo indicare la macchina CM, la macchina DT o la macchina NPM.

3Conferma il responsabile del collocamento

La testa di posizionamento è uno dei fattori di compatibilità più importanti: le macchine appartenenti alla stessa famiglia possono utilizzare tipi di teste diversi.

4Ispezionare l' ugello esistente

Controllare la marcatura del modello, la struttura di montaggio, la forma della punta, la lunghezza del corpo e il design dell'interfaccia dell'ugello attualmente installato.

5. Fornire foto chiare

Le fotografie devono mostrare:

• Aspetto completo dell'ugello.
• Punta dell'ugello.
• Sezione di montaggio.
• Profilo laterale.
• Segni stampati o incisi.
• Interfaccia testa-posto.

6Controlla il pacchetto dei componenti.

Indicare il nome e le dimensioni del pacchetto del componente, comprese lunghezza, larghezza e altezza.

7. Valutare la superficie di raccolta

L'ugello selezionato deve essere in contatto con una superficie stabile e sufficientemente piana, la superficie di raccolta non deve interferire con condotti, connettori, etichette, cavità o sezioni irregolari del pacchetto.

8. Considera il peso dei componenti

I componenti più pesanti richiedono una superficie di aspirazione sufficiente e prestazioni di vuoto stabili.

9- Rivedi la velocità della macchina.

Il posizionamento ad alta velocità crea forze di accelerazione e decelerazione.

10. Prova prima della produzione di massa

Dopo l'installazione, effettuare una prova di produzione e monitorare:

• Tasso di successo del ritiro.
• Indicatori di vuoto.
• Risultati di riconoscimento.
• Rotazione dei componenti.
• Precisione di posizionamento.
• Alarmi automatici.
• Condizione della superficie del componente.

Lista di controllo della selezione dell'ugello

Raccomandazioni per l'installazione

1. Fermare l'apparecchiatura secondo la procedura di manutenzione della macchina.
2. Utilizzare guanti puliti o strumenti approvati quando si manipola l'ugello.
3. Controllare il supporto dell'ugello e l'interfaccia di montaggio prima dell'installazione.
4. Rimuovere polvere, frammenti, olio e residui di produzione.
5. Confirmare che il modello di ugello corrisponde alla testa di posizionamento.
6. Installare l'ugello nella posizione e nella direzione corrette.
7. Non forzare un ugello incompatibile nel supporto.
8. eseguire, se necessario, le procedure di ispezione o di taratura degli ugelli.
9. eseguire una prova a bassa velocità prima di riprendere la produzione completa.
10. Monitorare i valori del vuoto, i risultati di riconoscimento e le prestazioni di raccolta.

Pulizia e manutenzione

Pratiche di pulizia raccomandate

• Controllare regolarmente la punta dell'ugello.
• Utilizzare aria filtrata pulita e secca.
• Utilizzare strumenti di pulizia approvati.
• Rimuovere attentamente la contaminazione dal passaggio sotto vuoto.
• Se necessario, utilizzare una soluzione di pulizia adeguata.
• Asciugare completamente l'ugello prima dell'installazione.
• Conservare gli ugelli puliti in contenitori etichettati.
• Separare gli ugelli danneggiati da quelli utilizzabili.

Azioni da evitare

• Non utilizzare una pressione d'aria eccessiva.
• Non inserire un ago metallico di grandi dimensioni.
• Non lucidare la superficie del pick-up senza autorizzazione.
• Non utilizzare detergenti chimici sconosciuti.
• Non lasciare cadere l'ugello su una superficie dura.
• Non continuare a usare un ugello piegato.
• Non mescolare modelli diversi senza etichette.
• Non installare un ugello in un contenitore contaminato.

Programma di manutenzione suggerito

Ispezione della qualità

Ispezione dell'aspetto

L'ugello deve essere controllato per deformazioni, graffi, contaminazione, corrosione e danni alla manipolazione.

Ispezione del montaggio

La sezione di montaggio deve adattarsi saldamente alla corrispondente interfaccia testa di posizionamento.

Ispezione del passaggio sotto vuoto

Il passaggio interno di aspirazione deve rimanere aperto e privo di contaminazione da produzione.

Ispezione dell'allineamento

Il corpo dell'ugello e la punta del raccoglitore devono mantenere un adeguato allineamento per un posizionamento stabile dei componenti.

Verifica del modello

Il modello dell'ugello e il numero della parte devono essere confrontati con l'ordine di acquisto del cliente prima dell'imballaggio.

Ispezione degli imballaggi

L'ugello deve essere protetto da urti, polvere, umidità e movimenti durante il trasporto internazionale.

Tabella di controllo qualità

Imballaggio e consegna

Ogni ugello è confezionato per ridurre i danni causati da vibrazioni, impatti, polvere, umidità e manipolazione di modelli misti.

Perché tenere un inventario degli ugelli di ricambio

Un ugello di posizionamento è un componente di produzione frequentemente utilizzato.

Il mantenimento di un'inventaria di scorte offre diversi vantaggi:

Domande frequenti

D1: Qual è il numero di parte corretto per l'ugello Panasonic 1002?

Il numero principale è KXFX037TA00. KXFW1ATAA00 e KXFX03DVA00 sono anche comunemente utilizzati come numeri di riferimento incrociato.I clienti devono confrontare la configurazione esistente dell'ugello e della testa della macchina prima di ordinare.

D2: L'ugello 1002 può essere utilizzato su ogni macchina CM, DT o NPM?

La compatibilità dipende dalla testa di posizionamento installata, dal supporto dell'ugello, dalla configurazione della macchina e dalla revisione della produzione.Fornire per verifica il modello completo della macchina e le informazioni relative alla testa di posizionamento.

D3: L'ugello 1002 è lo stesso dell'ugello 1002N?

Non devono essere considerati automaticamente intercambiabili. I riferimenti della norma 1002 e 1002N possono utilizzare numeri e strutture di parti diverse.Verificare sempre il codice completo dell'ugello e il numero di parte esistente.

D4: Quali informazioni sono necessarie per ottenere un preventivo accurato?

Si prega di fornire il modello dell'ugello, il numero della parte, il modello della macchina, il tipo di testa di posizionamento, le fotografie dell'ugello esistente, la quantità richiesta, la condizione richiesta, il paese di consegna e il tempo di consegna previsto.

D5: Perché un nuovo ugello produce ancora errori di raccolta?

Le possibili cause includono una scelta errata dell'ugello, un disallineamento errata dell'alimentatore, un'altezza di raccolta inadeguata, linee di vuoto bloccate, dati errati dei componenti, nastro portante danneggiato, superfici instabili dei componenti,o contaminazione all'interno del portaugello.

Contattaci

Contattaci per le offerte di ugelli Panasonic 1002 KXFX037TA00, verifica della compatibilità, ordini di campioni, acquisti di modelli misti o requisiti di massa.

Per una conferma più rapida, si prega di includere:

• Modello di ugello.
• Numero completo della parte.
• Modello della macchina.
• Tipo di testa di posizionamento.
• Fotografie di ugelli esistenti.
• Quantità richiesta.
• Condizione del prodotto richiesto.
• Elenco aggiuntivo di ricambi SMT.
• Destinazione di consegna.
• Data di consegna richiesta.

Supportiamo richieste di singoli pezzi, ordini di ugelli misti, elenchi di ricambi per la manutenzione e richieste di acquisto di grandi quantità per produttori di elettronica, fabbriche EMS, società di assistenza alle macchine,e distributori internazionali.

Invia la tua richiesta dettagliata per una conferma del modello accurata, un preventivo competitivo, un imballaggio protettivo per l'esportazione e un supporto professionale per i ricambi SMT.
