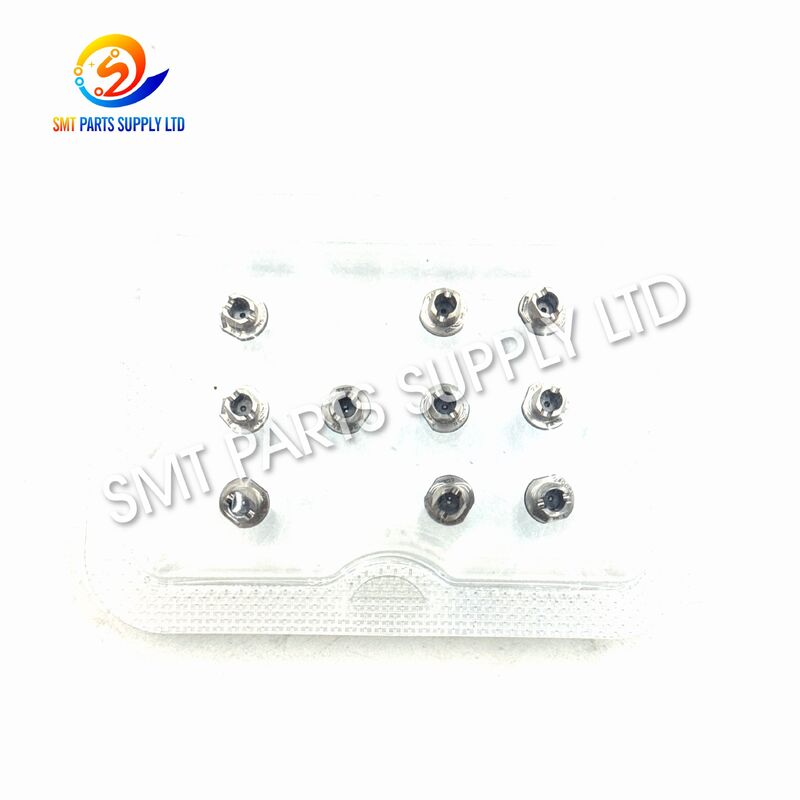

Ugello SMT ceramico Panasonic 240CSN CM DT NPM N610119486AB

Panasonic 240CSN Nozzolo ceramico SMT CM DT NPM N610119486AB

L'ugello SMT in ceramica Panasonic 240CSN, identificato con il numero di parte N610119486AB, è progettato per la raccolta, il trasporto, l'allineamento e il posizionamento a vuoto di componenti compatibili per il montaggio in superficie.È comunemente usato con CM selezionato, DT e NPM configurazioni di macchine di pick-and-place dotate di una testa di ugello adeguata.

L'ugello è dotato di una punta di raccolta in ceramica con un diametro esterno nominale di Ø2,4 mm e un'apertura a vuoto di Ø1,8 mm.Questa struttura fornisce un'area di contatto appropriata per componenti di chip di medie dimensioni selezionati, compresi i tipici pacchetti di resistori o condensatori 3216 e 4532 e i componenti di tantalio compatibili.

Progettato per la sostituzione della produzione, la manutenzione preventiva, la ristrutturazione della linea e l'inventario delle parti di ricambio,l'ugello 240CSN aiuta i produttori a mantenere prestazioni di raccolta stabili e ridurre le interruzioni causate da usura, ugelli bloccati, rotti o selezionati in modo errato.

La compatibilità finale deve sempre essere confermata in base al modello della macchina, al tipo di testa di posizionamento, al numero di ugelli esistenti, alle dimensioni dei componenti, alla forma della superficie superiore e ai parametri di produzione.

Identificazione del prodotto

Principali vantaggi del prodotto

Causa: problemi SMT comuni legati alle condizioni degli ugelli

Un ugello di pick-and-place è un piccolo componente, ma influenza direttamente l'affidabilità del pick-up, la stabilità del componente, il riconoscimento visivo, la precisione del posizionamento e la continuità della produzione.

Quando l'ugello si indossa, si blocca, si danneggia o non è adatto al componente, la macchina può produrre errori ripetuti anche quando gli altri sistemi funzionano correttamente.

1Superficie usata del pick-up

Il contatto continuo con i componenti può modificare gradualmente il profilo della punta dell'ugello. L'usura può ridurre la superficie di tenuta disponibile e causare un assorbimento instabile del vuoto.

I risultati tipici sono:

• Aumento dei fallimenti di raccolta dei componenti.
• Componenti in movimento dopo il ritiro.
• rotazione dei componenti durante il movimento della testa.
• Posizioni irregolari.
• Frequenza di riprova più elevata.
• Riduzione dell'efficienza produttiva.

2Passaggio di vuoto bloccato.

Polvere, residui di adesivo, pasta di saldatura, detriti di imballaggio e piccole particelle di componenti possono entrare nel canale interno a vuoto.

Un ugello parzialmente bloccato può ancora raccogliere alcuni componenti, ma la forza di aspirazione può diventare incoerente.

3Punta di ceramica spaccata.

Le punte ceramiche forniscono un'eccellente stabilità dimensionale, ma possono essere danneggiate da impatto, manipolazione impropria, collisione della macchina o forza di installazione eccessiva.

Anche una piccola crepa può influenzare:

• Sigillazione a vuoto.
• Bilancio di contatto.
• Allineamento dei componenti.
• Ripetibilità di raccolta.
• Durabilita' della punta.
• Riconoscimento automatico.

4Dimensione sbagliata dell'ugello.

Un ugello troppo piccolo potrebbe non fornire una superficie di contatto o una forza di tenuta del vuoto sufficienti.

Un ugello troppo grande può entrare in contatto con:

• Termini dei componenti.
• Strutture di pacchetti elevate.
• Componenti vicini.
• Tasche di nastro.
• Superfici di alimentazione.
• Aree ottiche sensibili.

La corretta selezione dell'ugello deve considerare più della lunghezza e larghezza dei componenti.

5Posizione di raccolta errata.

Un ugello adatto può comunque funzionare male quando la posizione di raccolta programmata non è centrata su una superficie stabile del componente.

Il ritiro fuori dal centro può causare:

• inclinazione dei componenti.
• Rotazione durante il movimento.
• Errori di correzione della vista.
• Spostamento.
• Componente che scende.
• Danni al pacchetto.

6Impostazioni di vuoto improprie

Il vuoto insufficiente può far cadere i componenti durante il movimento.

L'eccessivo vuoto può rendere più lento il rilascio dei componenti o aumentare il rischio di prelevare più parti sottili da imballaggi inadatti.

7. Altezza di posizionamento errata

Se l'altezza di raccolta è troppo bassa, l'ugello può premere eccessivamente contro il componente o la tasca dell'alimentatore.

Se l'altezza di raccolta è troppo elevata, l'ugello potrebbe non creare una tenuta completa con la superficie del componente.

8- Condizione del alimentatore.

Un alimentatore usurpato, una posizione errata del nastro, una tasca instabile dei componenti o un problema con il nastro di copertura possono causare sintomi simili.

L'ugello, l'alimentatore, il sistema di vuoto, la taratura della testa, le impostazioni di visione e il programma devono pertanto essere ispezionati insieme.

Sintomi e possibili cause comuni della produzione

Soluzione: utilizzare l'ugello 240CSN corretto

L'installazione dell'ugello 240CSN corretto può aiutare a ripristinare l'interfaccia di raccolta prevista tra la testa di posizionamento e i componenti compatibili.

La punta ceramica fornisce una superficie di contatto controllata, mentre l'apertura a vuoto Ø1,8 mm consente una pressione negativa per tenere il componente durante il trasferimento.

Se selezionato e installato correttamente, l'ugello può contribuire a migliorare:

Stabilità del pick-up

Una superficie di raccolta adeguata crea un contatto più coerente tra ugello e componente.

Componente detenuto

Un flusso di vuoto stabile aiuta a mantenere il componente saldamente attaccato durante l'accelerazione, la rotazione, l'ispezione visiva e il movimento verso il PCB.

Ripetibilità del posizionamento

Una posizione di raccolta coerente e l'orientamento dei componenti aiutano la macchina ad applicare correzioni di posizionamento accurate.

Continuità della produzione

La sostituzione di un ugello usurato o rotto può ridurre gli allarmi ricorrenti, l'intervento manuale e le interruzioni di produzione.

Efficienza della manutenzione

Il modello 240CSN chiaramente identificato e il numero di parte N610119486AB semplificano l'acquisto e la gestione dei pezzi di ricambio.

Protezione dei componenti

La corretta dimensione dell'ugello può ridurre il contatto inutile con i terminali dei componenti o le strutture sensibili del pacchetto.

Miglioramenti operativi attesi

Il risultato finale dipende dall'intero processo di produzione: un nuovo ugello non può correggere autonomamente danni all'alimentatore, errori di taratura della testa, guasti del sistema di vuoto, programmazione errata,o imballaggi di componenti inadatti.

Specificità

Spiegazione del codice dell'ugello

La designazione del modello aiuta gli acquirenti a comprendere la configurazione di base dell'ugello.

Il codice dell'ugello non deve essere utilizzato come unico standard di compatibilità. I clienti devono anche controllare l'ugello esistente, il modello della macchina, il tipo di testa, il pacchetto dei componenti e le dimensioni fisiche.

Confronto degli ugelli della stessa serie

Il modello corretto dipende dalla superficie superiore del componente, peso, altezza, geometria del pacchetto, centro di raccolta, programma della macchina e configurazione della testa.

240CSN e modelli simili della serie 240

Questi modelli possono apparire simili ma non dovrebbero essere considerati intercambiabili.

Verificare sempre:

• Marcatura completa dell'ugello.
• Numero originale della parte.
• Lunghezza totale dell'ugello.
• Struttura di montaggio.
• Disegno della flange.
• Segno di riconoscimento.
• Geometria delle punte.
• Specifica della testa della macchina.

Applicazione

L'ugello Panasonic 240CSN è utilizzato in processi di assemblaggio automatici SMT che richiedono una raccolta del vuoto stabile e un posizionamento accurato dei componenti elettronici compatibili.

Elettronica di consumo

Gli ambienti di produzione idonei possono includere:

• Pannelli di controllo della casa intelligente.
• Prodotti audio e video.
• Controller per elettrodomestici.
• Moduli di visualizzazione.
• Dispositivi elettronici portatili.
• Adaptatori e caricabatterie.

Elettronica automobilistica

Le applicazioni potenziali includono:

• Moduli di controllo del veicolo.
• Pannelli di controllo dell'illuminazione.
• Assetti di sensori.
• Moduli di gestione dell'energia.
• Unita' di comunicazione.
• Elettronica del cruscotto.

Elettronica industriale

L'ugello può essere applicato nella produzione che coinvolge:

• Controller programmabili.
• Alimentatori industriali.
• Controlli motori.
• Attrezzature di automazione.
• Sistemi di monitoraggio.
• Interfacce di comunicazione.

Prodotti di comunicazione

Il posizionamento dei componenti compatibili può essere richiesto per:

• Equipaggiamento di rete.
• Moduli wireless.
• Schede di elaborazione dei segnali.
• Termini di comunicazione.
• Equipaggiamento di trasmissione dati.
• Sistemi di controllo delle antenne.

Elettronica di illuminazione

L'ugello può supportare il posizionamento di componenti compatibili per:

• Tabelle di guida a LED.
• Controller di illuminazione.
• Circuiti di conversione di potenza.
• Moduli di illuminazione intelligenti.
• Dispositivi di illuminazione industriale.

Elettronica medica e di laboratorio

Se i requisiti relativi ai componenti e ai processi sono idonei, le applicazioni possono includere:

• Attrezzature di monitoraggio.
• Strumenti di laboratorio.
• Elettronica diagnostica.
• Moduli di controllo.
• Dispositivi elettronici portatili.

Scenari d'uso tipici

Come funziona

Fase 1: installazione dell'ugello

L'ugello 240CSN è installato in una stazione di ugello o in un'interfaccia della testa di posizionamento compatibile.

L'area di montaggio deve essere pulita, non danneggiata e priva di particelle sciolte.

Fase 2: Riconoscimento automatico

La macchina conferma il tipo di ugello attraverso il metodo di riconoscimento applicabile e il programma di produzione.

L'identificazione errata dell'ugello può comportare un allarme o una manipolazione impropria dei componenti.

Fase 3: Posizionamento del pick-up

La testa di posizionamento si muove sopra la tasca di alimentazione contenente il componente programmato.

La macchina allinea l'ugello con le coordinate di raccolta definite.

Fase 4: Contatto con l'ugello

La punta ceramica si avvicina alla superficie del componente.

L'altezza di raccolta corretta consente all'ugello di creare un contatto adeguato senza applicare una pressione eccessiva.

Fase 5: Attivazione a vuoto

La pressione negativa viene applicata attraverso l'apertura a vuoto di Ø1,8 mm.

Il componente è tenuto contro la punta dell'ugello.

Fase 6: sollevamento dei componenti

La testa di posizionamento solleva il componente dalla tasca del nastro, dal vassoio, dal mangia-stick o da qualsiasi altro sistema di alimentazione.

Fase 7: ispezione della vista

Il sistema di visione artificiale controlla la posizione, la rotazione e l'orientamento dei componenti.

Il programma di collocamento calcola la correzione richiesta.

Fase 8: Trasferimento dei componenti

La testa trasporta il componente verso la posizione del PCB programmato.

L'ugello deve mantenere una aspirazione stabile durante il movimento e la rotazione.

Fase 9: Posizionamento del PCB

La testa di posizionamento abbassa il componente sulla pasta di saldatura o sulla posizione specificata della scheda.

La forza di posizionamento controllata aiuta a prevenire danni ai componenti o ai PCB.

Fase 10: rilascio del vuoto

La macchina interrompe il vuoto e rilascia il componente.

L'ugello ritorna per il ciclo di inserimento successivo.

Tabella dei processi di lavoro

Come scegliere l'ugello giusto

1Conferma il modello della macchina.

Fornire la designazione completa della macchina.

Esempi possono includere:

• CM402.
• CM602.
• Serie NPM.
• Serie DT.
• Altre configurazioni compatibili.

La sola famiglia di macchine può non essere sufficiente perché diverse teste possono essere installate sulla stessa piattaforma.

2. Confermare il tipo di testa di posizionamento

Il responsabile del collocamento determina:

• Interfaccia di montaggio dell'ugello.
• Lunghezza dell'ugello.
• Metodo di riconoscimento.
• Dimensioni dei componenti supportate.
• Peso massimo dei componenti.
• Capacità di vuoto.
• Velocità di posizionamento.

Un ugello 240CSN deve essere ordinato solo dopo aver confermato la compatibilità della testa.

3Controlla la marcatura esistente dell'ugello.

Fornire fotografie chiare che mostrino:

• Corpo completo.
• Punte di ceramica.
• Flanch.
• Segno di riconoscimento.
• Modello stampato.
• Etichetta con numero di parte.
• Interfaccia di installazione.

4. Fornire le dimensioni dei componenti

Dovrebbero essere inclusi i seguenti dati:

5. Esaminare la superficie del componente

La punta dell'ugello deve toccare un'area stabile.

Evitare di selezionare un ugello che tocchi:

• Termini esposti.
• E' un'etichetta alzata.
• Lenti ottiche.
• Apri buchi.
• Coperture fragili.
• Superfici moltiplicate irregolari.
• Strutture elettriche sensibili.

6Conferma l' area di raccolta richiesta.

Il profilo di contatto Ø2,4 mm deve essere inserito nella superficie superiore stabile del componente.

L'ugello non deve estendersi oltre il corpo del componente né entrare in contatto con le strutture di imballaggio adiacenti.

7. Valutare il peso dei componenti

I componenti più pesanti richiedono una forza di tenuta del vuoto sufficiente e un'area di contatto stabile.

Occorre inoltre considerare l'accelerazione dei componenti e la velocità della macchina.

8- Velocità di produzione

Il posizionamento ad alta velocità crea maggiori forze di accelerazione.

Un ugello che funziona durante i test manuali può ancora diventare instabile a piena velocità di produzione.

9. Confermare i requisiti di riconoscimento

La designazione N è associata a una configurazione di riconoscimento utilizzata dai sistemi NPM compatibili.

Controllare se la macchina richiede la corrispondente funzione di riconoscimento dell'ugello.

10- Conduciamo un test di prova.

Per una nuova domanda, iniziare con:

• Pickup a bassa velocità.
• Controllo manuale dei componenti.
• Conferma di riconoscimento visivo.
• Ispezione della posizione di collocazione.
• Monitoraggio della stabilità a vuoto.
• Aumento graduale della velocità.

Informazioni richieste prima della quotazione

Le informazioni complete consentono un controllo più rapido della compatibilità e riducono il rischio di ricevere un ugello inadeguato.

Controllo della qualità

Verifica del modello

Il modello dell'ugello e il numero della parte devono essere confrontati con l'ordine di acquisto.

Ispezione dell'aspetto

L'ugello deve essere controllato per:

• Cracche.
• Deformazione.
• Contaminazione.
• Pesanti graffi.
• Danni da impatto.
• Manca l'identita'.
• Usura anormale.

Ispezione delle punte ceramiche

La punta del pick-up in ceramica deve avere:

• Una superficie di contatto completa.
• Nessun chip visibile.
• Nessun danno maggiore al bordo.
• Nessuna contaminazione da adesivo.
• Nessuna apertura bloccata.

Ispezione del passaggio sotto vuoto

Il canale interno dovrebbe permettere un flusso d'aria pulito.

Un passaggio bloccato può ridurre significativamente le prestazioni di raccolta.

Ispezione della struttura di montaggio

L'area di installazione deve corrispondere alla configurazione confermata della testa.

Ispezione quantitativa

La quantità imballata deve corrispondere all'ordine di acquisto e all'elenco di imballaggio.

Ispezione degli imballaggi

Ogni ugello deve essere protetto da:

• Impatto.
• Polvere.
• L'umidità.
• Contatto tip-to-tip.
• Vibrazione di trasporto.

Tabella di ispezione pre-messa

Raccomandazioni per l'installazione

1. Fermare la macchina secondo la procedura di manutenzione approvata.
2. Spostare la testa di posizionamento in una posizione di manutenzione sicura.
3. Rimuovere l'ugello esistente utilizzando il metodo di manipolazione corretto.
4. Ispezionare la stazione dell'ugello per la presenza di polvere o di materiali rotti.
5. Pulire la zona di montaggio con uno strumento di manutenzione approvato.
6. Evitare di toccare la punta in ceramica con le dita nude.
7. Installare l'ugello 240CSN senza forze eccessive.
8. Verificare che l'ugello sia posizionato correttamente.
9. Controlla il riconoscimento della macchina.
10. Eseguire una prova di ritiro a bassa velocità.
11. Verificare l'allineamento della visione e il rilascio dei componenti.
12. Riprendere la produzione a piena velocità solo dopo una prova stabile.

Raccomandazioni di manutenzione

Ispezione visiva giornaliera

Controllare la punta dell'ugello per la contaminazione visibile, le crepe e l'usura anormale.

Pulizia regolare

Utilizzare un metodo di pulizia degli ugelli approvato SMT.

Non inserire oggetti di metallo duro nell'apertura in ceramica.

Controllo delle prestazioni in vuoto

Monitorare le tendenze degli errori di raccolta e le prestazioni di vuoto.

Un aumento graduale degli errori può indicare un ugello parzialmente bloccato.

Ispezione delle collisioni

Rimuovere e ispezionare l'ugello immediatamente dopo un urto con la testa o un arresto anormale della macchina.

Dichiarazione adeguata

Mettere gli ugelli in singoli compartimenti.

Evitare che le punte di ceramica si contattino.

Documenti di manutenzione

Registrazione:

• Modello di ugello.
• Numero della parte.
• Data di installazione.
• La linea della macchina.
• Posizione della testa.
• Data di pulizia.
• Storia di errori.
• Motivo di sostituzione.

Programma di manutenzione raccomandato

Gli intervalli effettivi di manutenzione dipendono dal volume di produzione, dalla pulizia dell'officina, dal materiale dei componenti, dalla condizione dell'alimentatore e dalla velocità della macchina.

Imballaggio

Etichette speciali, registri di ispezione o imballaggi personalizzati possono essere discussi prima della conferma dell'ordine.

Vantaggi di acquisto

Dati del prodotto chiari

Il modello 240CSN e il numero di parte N610119486AB sono chiaramente indicati per facilitare l'approvvigionamento.

Aiuto per la compatibilità

Le informazioni relative alla macchina, alla testa, ai componenti e agli ugelli esistenti possono essere esaminate prima della conferma dell'ordine.

Quantità flessibile

Si possono discutere ordini di prova, quantità di manutenzione e acquisti di volumi di produzione.

Imballaggi protettivi per l'esportazione

La protezione individuale aiuta a ridurre i danni alla punta della ceramica durante il trasporto internazionale.

Controllo previo spedizione

Il modello del prodotto, l'aspetto, la condizione della punta, il passaggio del vuoto e la quantità possono essere controllati prima della spedizione.

Adatto a più tipi di acquirenti

Questo prodotto è indicato per:

• Fabbriche SMT.
• Produttori di elettronica.
• Aziende di EMS.
• Squadre di manutenzione.
• Ricondizionatori di attrezzature.
• Distributori di ricambi.
• Società commerciali estere.
• Fornitori di servizi tecnici.

Domande frequenti

Q1: Qual è il numero di componente primario per l'ugello Panasonic 240CSN?

Il numero della parte principale è N610119486AB. Gli acquirenti devono confermare la marcatura esistente dell'ugello, il modello della macchina, il tipo di testa,e struttura fisica prima di effettuare un ordine perché modelli simili di ugelli della serie 240 non sono automaticamente intercambiabili.

D2: Quali macchine possono utilizzare l'ugello 240CSN?

L'ugello è comunemente associato a selezionate configurazioni di macchine CM, DT e NPM. La compatibilità dipende dalla testa di posizionamento installata, dall'interfaccia dell'ugello, dal sistema di riconoscimento,e programma della macchina piuttosto che solo il nome della famiglia della macchina.

Q3: Quali componenti può raccogliere l'ugello 240CSN?

Le applicazioni tipiche includono pacchetti di resistori o condensatori 3216 e 4532 e componenti di tantalio compatibili.forma della superficie superiore, centro di raccolta, impostazioni del vuoto e velocità di produzione.

D4: Perché un nuovo ugello produce ancora errori di raccolta?

Il problema può essere correlato alla posizione dell'alimentatore, all'imballaggio dei componenti, all'alimentazione del vuoto, alla calibrazione della testa, all'altezza del pick-up, alle impostazioni di visione, alla programmazione della macchina o a una scelta errata dell'ugello.Prima di sostituire le parti aggiuntive si deve ispezionare l'intero processo di raccolta.

Q5: Quali informazioni sono necessarie per ottenere un preventivo accurato?

Si prega di fornire il modello di ugello, il numero di parte, il modello completo della macchina, il tipo di testa di posizionamento, le fotografie degli ugelli esistenti, le dimensioni del componente, il pacchetto del componente, la quantità richiesta,destinazione di consegna, condizione richiesta e eventuali requisiti speciali di controllo o imballaggio.

Contattaci

Contattaci per la disponibilità dei prodotti, il preventivo, i tempi di consegna, la revisione della compatibilità, i requisiti di ispezione e gli accordi di consegna internazionale.

Per ricevere un'offerta più rapida e precisa, si prega di includere:

• Modello di prodotto: 240CSN.
• Numero di parte: N610119486AB.
• Modello completo della macchina.
• Tipo di testa di posizionamento.
• Fotografie di ugelli esistenti.
• Nome del componente e confezione.
• Dimensioni dei componenti.
• Quantità richiesta.
• Paese di consegna.
• Data di consegna richiesta.
• Condizione richiesta del prodotto.
• Requisiti speciali di imballaggio o di controllo.

Supportiamo gli ordini di prova, i requisiti di manutenzione regolare, l'acquisto di ricambi per la linea di produzione e le richieste di quantità dei distributori.
