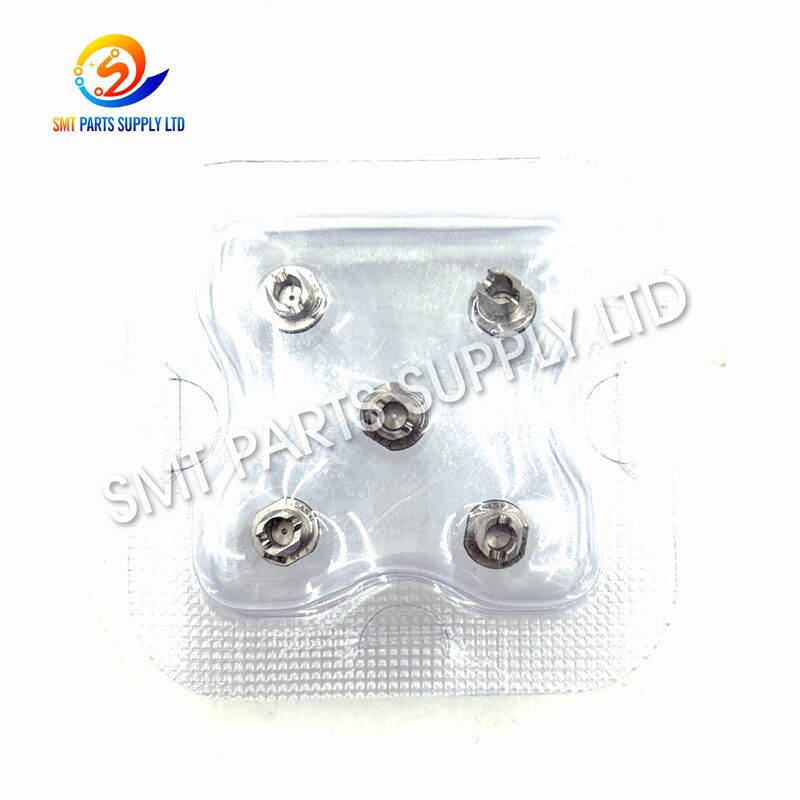

Panasonic 115ASN N610119450AA ugello SMT di precisione per macchine di posizionamento CM/NPM

L'ugello di posizionamento SMT 115ASN N610119450AA è un componente di manipolazione del vuoto di precisione sviluppato per configurazioni di macchine di pick-and-place CM e NPM compatibili.crea un'aspirazione controllata per raccogliere componenti elettronici dalle tasche dell'alimentatore, mantenere l'orientamento stabile dei componenti durante il rapido movimento e rilasciare ogni parte con precisione nella posizione del PCB programmato.

Questo ugello è adatto per la manutenzione pianificata, la sostituzione di attrezzi usurati, la riparazione di emergenza delle macchine, la preparazione di nuove linee di produzione e la gestione dell'inventario dei pezzi di ricambio.Nuove opzioni di fornitura sono disponibili per supportare diversi standard di produzione e budget di acquisto.

Per una selezione accurata, gli acquirenti devono confermare il numero completo della parte, la marcatura esistente dell'ugello, il modello della macchina, la configurazione della testa di posizionamento, il pacchetto dei componenti,e la scelta di qualità richiesta prima di ordinareSi raccomandano fotografie chiare dell'ugello esistente quando la configurazione della macchina è incerta.

L'ugello è il punto di contatto diretto tra la testa di posizionamento e il componente elettronico.stabilità del riconoscimento visivo, la postura dei componenti, la precisione del posizionamento, la velocità di produzione e la frequenza di allarme della macchina.

Durante ogni ciclo di posizionamento, l'ugello deve compiere diverse azioni di precisione:

Un ugello 115ASN correttamente selezionato e mantenuto aiuta la macchina a ripetere queste azioni in modo coerente durante la produzione continua.

Le perdite di vuoto possono verificarsi quando l'ugello è usurpato, installato in modo improprio, contaminato, rotto o non corretto con la testa di posizionamento.

I sintomi tipici includono:

• Errori di raccolta frequenti.
• Componenti rimasti all'interno delle sacche di alimentazione.
• Componenti che cadono durante il trasferimento.
• Basse o instabili letture di vuoto.
• Ripetuti allarmi di macchine.
• Aumento dell'interruzione della produzione.
• Riduzione del rendimento del primo passaggio.

Se la pulizia e l'installazione corretta non consentono di ripristinare una prestazione stabile a vuoto, è opportuno prendere in considerazione l'uso di un ugello di sostituzione.

La polvere, le particelle di nastro portante, i residui di pasta di saldatura, il materiale adesivo e la contaminazione ambientale possono entrare nel passaggio dell'aria dell'ugello.

Anche un passaggio parzialmente bloccato può causare:

• Risposta di vuoto ritardata.
• Forza di contenimento dei componenti debole.
• Rilascio lento dei componenti.
• Prestazioni di raccolta instabili.
• Aumento degli allarmi per componenti mancanti.
• La produzione irregolare si traduce in velocità elevate.

Non si devono usare aghi di metallo duro, fili di grandi dimensioni e materiali abrasivi perché possono danneggiare la superficie interna di precisione.

La punta dell'ugello entra ripetutamente in contatto con componenti elettronici durante la produzione.

I possibili risultati sono:

• Componente inclinato dopo il prelievo.
• Sbagliata tenuta tra ugello e componente.
• Immagini instabili di riconoscimento visivo.
• Rischi di componenti.
• Comportamento di rilascio irregolare.
• Deviamento di posizione.
• Riduzione della consistenza della produzione.

La superficie di lavoro deve essere ispezionata regolarmente con un'adeguata illuminazione o ingrandimento.

Gli ugelli appartenenti alla stessa famiglia di macchine possono apparire simili ma possono avere forme di punta, strutture di flusso d'aria, lunghezze, interfacce di montaggio o applicazioni di componenti diversi.

Un ugello scelto in modo errato può causare:

• Fallimento del cambio automatico dell'ugello.
• Altezza di raccolta errata.
• Contatto dei componenti insufficiente.
• Rottura dei componenti.
• Collisione tra testa e posizionamento.
• Alarmi di vuoto.
• Errori di riconoscimento.
• Rilascio instabile dei componenti.

L'ugello deve essere selezionato in base al modello completo e al numero della parte, piuttosto che solo in base all'aspetto esterno.

Alcuni problemi di raccolta sono causati da impostazioni della macchina piuttosto che da danni all'ugello.

Tra i parametri da controllare figurano:

Un ugello di ricambio deve essere testato con parametri di macchina verificati prima di riprendere la produzione in volume.

Gli allarmi degli ugelli possono anche derivare da problemi di alimentatore o di componenti.

Le cause comuni correlate includono:

• Punto di alimentazione sbagliato.
• Tasca con nastro adesivo danneggiata.
• Pocchia posizione del nastro.
• Componenti elettronici distorti.
• Superfici di componenti contaminate.
• Coordinate di raccolta sbagliate.
• Movimento instabile dell'alimentatore.
• Dimensioni di componenti incoerenti.
• Calibrazione errata dell'alimentatore.

Un processo completo di risoluzione dei problemi previene la sostituzione inutile e aiuta a individuare la vera causa del guasto della produzione.

Il passaggio d'aria di precisione supporta il trasferimento di vuoto controllato quando l'ugello è pulito, installato correttamente e abbinato al componente appropriato.

Una superficie di raccolta adeguata aiuta a mantenere la stabilità del componente durante l'accelerazione ad alta velocità, la rotazione, l'ispezione visiva e il movimento verso il PCB.

Dimensioni coerenti dell'ugello consentono un comportamento prevedibile di raccolta e posizionamento dopo che il programma della macchina e la taratura della testa sono stati correttamente stabiliti.

Mantenere in magazzino ugelli di ricambio verificati consente alle squadre di manutenzione di sostituire rapidamente le parti usurate e di ridurre i tempi di attesa in caso di arresto inaspettato della macchina.

Nuove versioni originali e compatibili Nuove versioni possono soddisfare diversi requisiti di produzione e di budget.

Compatibili I nuovi prodotti sono pezzi di ricambio fabbricati in modo indipendente e non devono essere rappresentati come prodotti originali genuini.

Gli ugelli appartenenti alla stessa famiglia di prodotti non sono automaticamente intercambiabili.e programma di produzione.

L'ugello può essere utilizzato su linee SMT compatibili che producono elettronica domestica, schede di controllo, prodotti per display, dispositivi di comunicazione e altri assemblaggi elettronici ad alto volume.

Per le schede di controllo automobilistiche, i sensori, i moduli di illuminazione, i sistemi di alimentazione e altri prodotti sensibili alla tracciabilità, dopo la verifica della compatibilità, è spesso preferito l'approvvigionamento originale nuovo.

Le applicazioni idonee possono includere controllori industriali, alimentatori, moduli di automazione, apparecchiature di monitoraggio, sistemi di azionamento e schede di controllo della comunicazione.

L'ugello può supportare processi di produzione applicabili per apparecchiature di rete, moduli di comunicazione, schede di elaborazione del segnale e prodotti terminali elettronici.

Per gli assemblaggi di dispositivi medici, gli acquirenti dovrebbero dare la priorità alla qualità verificata del prodotto, all'installazione controllata, all'ispezione del primo articolo e alle prove di produzione documentate.

La produzione applicabile può includere schede di controllo a LED, driver di illuminazione, moduli di visualizzazione e altri dispositivi elettronici di illuminazione montati in superficie.

I fornitori di servizi di produzione di elettronica possono mantenere l'ugello 115ASN come inventario di manutenzione organizzato per i cambi di linea, la riparazione di emergenza e il supporto alla produzione multi-prodotto.

Compatibile La nuova fornitura può essere valutata per test di ingegneria, recupero della macchina, produzione sperimentale e assemblaggio non critico dopo una qualificazione controllata.

Il programma della macchina assegna un ugello in base al pacchetto dei componenti, alle dimensioni, al peso, alla superficie di raccolta e ai requisiti di posizionamento.

La testa di posizionamento raccoglie l'ugello dalla stazione dell'ugello. L'interfaccia di collegamento deve essere pulita e completamente posizionata.

La testa si muove verso la posizione dell'alimentatore programmata, dove devono essere corretti il passo dell'alimentatore, la posizione della tasca, l'orientamento del componente e le coordinate di raccolta.

L'ugello si muove verso il basso per entrare in contatto con la superficie del componente all'altezza di raccolta programmata.

Il flusso d'aria attraverso l'ugello crea la forza di trattenimento necessaria per sollevare il componente.

La macchina verifica la raccolta attraverso il monitoraggio del vuoto, l'ispezione visiva o altri metodi di rilevamento configurati.

La testa di posizionamento muove il componente verso il PCB mantenendo una stabilità di aspirazione durante la rapida accelerazione e rotazione.

La fotocamera ispeziona il componente e calcola la deviazione posizionale o di rotazione.

L'ugello abbassa il componente nella posizione di saldatura programmata utilizzando l'altezza e la velocità di posizionamento specificate.

La macchina rilascia o inverte il vuoto, permettendo al componente di separarsi dalla superficie dell'ugello.

La testa di posizionamento ritorna per la successiva operazione di raccolta e ripete il ciclo programmato per tutta la produzione.

Conferma.N610119450AAsull'odificio esistente, sull'etichetta dell'imballaggio, sull'elenco delle parti di ricambio della macchina o sul registro degli acquisti.

Non selezionare un ugello solo in base al nome del modello o all'aspetto visivo.

Fornire il modello completo della macchina. Diverse generazioni di CM e NPM possono utilizzare diverse teste di posizionamento, stazioni di ugelli, librerie di software e strutture di montaggio.

La stessa piattaforma di macchina può essere configurata con teste di posizionamento diverse, quindi le informazioni sulle teste sono necessarie per un accurato controllo della compatibilità.

Controlla le seguenti caratteristiche:

• Marcatura del modello.
• Numero della parte.
• Forma generale del corpo.
• Geometria del pickup-tip.
• Durata di lavoro.
• Interfaccia di montaggio.
• Passaggio aereo.
• Segni di identificazione.

Le fotografie consigliate sono:

Scegliere il nuovo originale quando la produzione richiede una maggiore tracciabilità, specifiche originali o un minor rischio di qualificazione.

Scegliere Compatibile Nuovo quando la priorità è il controllo dei costi, il backup di manutenzione o i test preliminari.

Indicare la confezione del componente elettronico, le dimensioni, l'altezza, il peso approssimativo, la condizione della superficie e l'area di raccolta quando si seleziona l'ugello per un nuovo programma di produzione.

Indicare se il requisito è:

• Test di un pezzo.
• Sostituzione di emergenza.
• Manutenzione di routine.
• Domanda di produzione mensile.
• Pianificazione annuale delle parti di ricambio.
• Acquisto combinato multi-modello.

I livelli di inventario raccomandati dipendono da:

• Numero di macchine.
• Numero di capi di collocazione.
• Orari di produzione.
• Varietà di componenti.
• Consumo storico di ugelli.
• Tempo di consegna.
• Rischio di valore del prodotto.
• Disponibilità di supporto tecnico locale.

Ispezionare l'ugello:

• Cracche.
• Deformazione.
• Contaminazione.
• Danni superficiali.
• Componenti sciolti.
• Blocco del flusso d'aria.
• Marche sbagliate.
• Danni da trasporto.

Assicurarsi che:

• Il portaugello è pulito.
• La superficie di montaggio non ha materiali estranei.
• L'ugello è completamente a posto.
• Non c'è eccessiva allentamento.
• L'ugello può essere riconosciuto dalla macchina.
• La posizione della stazione dell'ugello è corretta.

Completare uno studio controllato e osservare:

I primi PCB completati devono essere ispezionati prima di riprendere la produzione completa.

• Controlla la superficie del pick-up.
• Rimuovere la polvere visibile.
• Riesaminate gli allarmi ripetuti.
• Conferma l'identificazione dell'ugello.
• Riportare l'ugello nella posizione di conservazione corretta.

Utilizzare strumenti e procedure di pulizia approvati per ugelli SMT di precisione.

Evitare:

• Carta di sabbia.
• Aghi di metallo duro.
• Cavi di pulizia di grandi dimensioni.
• Sostanze chimiche non approvate.
• Pulizia eccessiva ad ultrasuoni.
• Alta pressione meccanica.

Conservare gli ugelli in:

• Comparti di protezione individuali.
• Ambienti puliti e asciutti.
• Posizioni chiaramente indicate.
• Contenitori anti-impatto.
• Aree separate dalle parti respinte.
• Luoghi protetti da materiali corrosivi.

Il modello, il numero della parte, l'opzione di qualità, la quantità e i requisiti di ordine vengono controllati prima dell'imballaggio.

L'ugello viene esaminato per le crepe, la contaminazione, le deformazioni, i graffi e i danni visibili dall'impatto.

Le dimensioni e le caratteristiche di montaggio importanti possono essere confrontate con i riferimenti approvati in base al tipo di alimentazione selezionato.

Il passaggio interno del vuoto viene controllato per evidenti blocchi o contaminazioni.

L'area di collegamento viene esaminata per verificare problemi di montaggio o difetti di fabbricazione visibili.

La superficie di lavoro è controllata per verificare eventuali danni che possano influenzare la tenuta, il contatto dei componenti o le prestazioni di rilascio.

L'ugello è confezionato per ridurre la polvere, l'impatto, le vibrazioni e il movimento durante il trasporto.

Per le esigenze di produzione urgenti, gli acquirenti dovrebbero fornire la data di arrivo richiesta, il paese di consegna, il codice postale e il metodo di trasporto preferito.

Per ottenere un preventivo accurato, indicare:

Le informazioni complete riducono il tempo di conferma e aiutano a prevenire consegne errate.

No. Le macchine CM e NPM possono utilizzare diverse teste di posizionamento e configurazioni di ugelli.e numero di parte devono essere confermati prima di ordinare.

"Originale Nuovo" si riferisce a una fornitura originale autentica con la corrispondente identificazione e possibile tracciabilità.Compatibile Nuovo si riferisce a un sostituto fabbricato indipendentemente progettato per un uso compatibileI prezzi, i materiali, la tracciabilità e la durata di vita possono variare.

Le quantità di prova possono essere fornite in base all'inventario.Un test di campionamento è particolarmente utile quando si conferma una configurazione della macchina incerta o si valuta un nuovo ugello compatibile prima di effettuare un ordine di lotto.

Pulire il portaugello, ispezionare il sistema di vuoto, verificare la posizione dell'alimentatore, confermare l'altezza e la tempistica di raccolta, riconoscimento completo della macchina,e eseguire una prova controllata del primo articolo prima di tornare alla normale produzione.

Fornire il modello 115ASN, numero di parte N610119450AA, informazioni sulla macchina e sulla testa, opzione di qualità, quantità richiesta, paese di destinazione, programma di consegna previsto,e foto chiare quando la compatibilità è incerta.

Contattateci per le scorte attuali, la conferma della qualità, le foto del prodotto, le informazioni di ispezione, gli accordi di consegna,e un preventivo commerciale per l'ugello di posizionamento SMT 115ASN N610119450AA.

Per un'elaborazione più rapida, inserite le seguenti informazioni nella vostra richiesta:

• Modello di prodotto: 115ASN.
• Numero della parte: N610119450AA.
• Modello della macchina.
• Tipo di testa di posizionamento.
• Requisito originale nuovo o nuovo compatibile.
• Quantità richiesta.
• Destinazione di consegna.
• Data di arrivo richiesta.
• Fotografie dell'ugello esistente.

Supportiamo la valutazione dei campioni, le esigenze urgenti di riparazione della macchina, l'acquisto di manutenzione programmata, la fornitura a lungo termine di ricambi,ordini di parti SMT e combinate per produttori internazionali di elettronica.

Invia la tua richiesta dettagliata per ricevere una raccomandazione di prodotto corrispondente e un preventivo competitivo.

Il marchio, la serie di macchine, il modello e il numero di parte sono utilizzati solo per l'identificazione del prodotto e il riferimento di compatibilità.

I nuovi prodotti sono pezzi di ricambio fabbricati in modo indipendente e non sono rappresentati come prodotti originali.Identificazione, documentazione e tracciabilità prima di effettuare un ordine.
