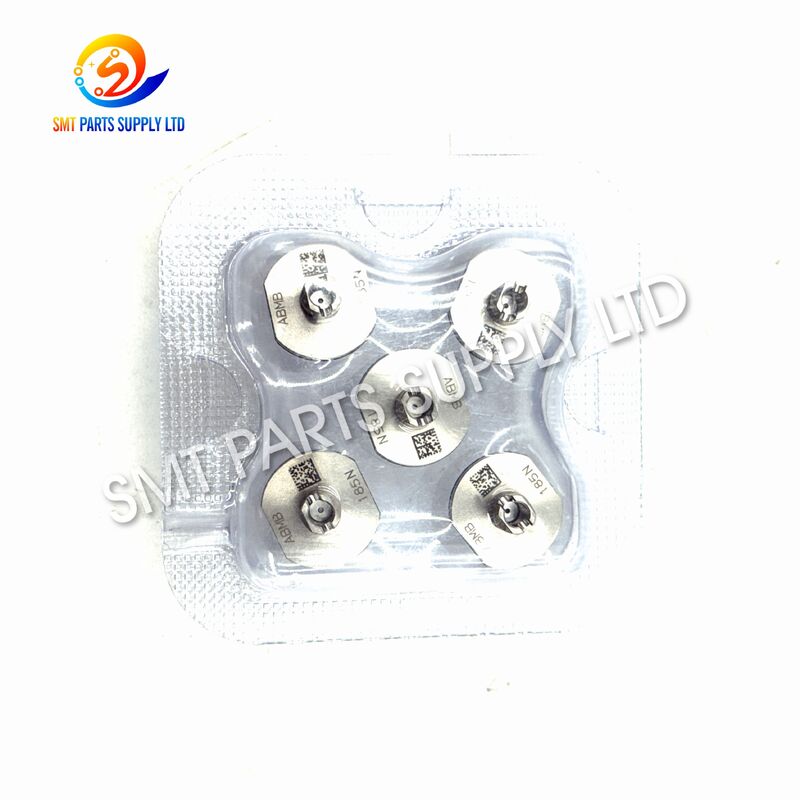

Ugello SMT di precisione Panasonic 185N N610119411AA per CM/NPM

Ugello di precisione Panasonic 185N SMT N610119411AA per CM/NPM

L'ugello di precisione Panasonic 185N SMT, identificato dal numero di parte principale N610119411AA, è un ugello per la manipolazione dei componenti sviluppato per configurazioni di macchine pick-and-place CM, DT e NPM compatibili. Viene comunemente applicato a teste di posizionamento adatte a otto ugelli dove sono richiesti un prelievo preciso tramite vuoto, un trasferimento controllato dei componenti e un posizionamento ripetibile dei PCB.

Essendo il punto di contatto diretto tra la macchina di posizionamento e il componente elettronico, le condizioni dell'ugello possono influenzare significativamente il tasso di prelievo, il centraggio del componente, l'accuratezza del riconoscimento e la continuità della produzione. Un ugello usurato, contaminato o selezionato in modo errato può causare errori di prelievo, caduta di componenti e deviazioni di posizionamento.

L'ugello 185N è adatto per la manutenzione preventiva, la sostituzione di emergenza, la manutenzione della testa di posizionamento e la preparazione dell'inventario dei pezzi di ricambio. Prima dell'acquisto, gli acquirenti devono confermare il modello dell'ugello, il numero di parte completo, il modello della macchina, la configurazione della testa e l'aspetto dell'ugello esistente. Si raccomandano fotografie chiare o registri dell'attrezzatura per un controllo di compatibilità più affidabile.

Identificazione del prodotto

Causa: Perché gli ugelli SMT richiedono ispezione o sostituzione

L'ugello SMT opera ripetutamente in condizioni di produzione ad alta velocità. Durante ogni ciclo di posizionamento, si avvicina a un componente, attiva l'aspirazione a vuoto, solleva il componente, lo trasferisce attraverso il sistema di visione e lo posiziona sul PCB.

Nel tempo, la contaminazione della produzione, l'usura meccanica o il contatto accidentale possono influire sulle prestazioni dell'ugello.

1. Usura della superficie di prelievo

La superficie di prelievo dell'ugello entra in contatto con migliaia o milioni di componenti elettronici durante la sua vita utile. L'operazione continua può alterare gradualmente le condizioni della superficie.

Una superficie di prelievo usurata può comportare:

• Efficienza di tenuta ridotta
• Tenuta a vuoto irregolare
• Posizionamento instabile del componente
• Rotazione del componente durante il trasferimento
• Tassi di errore di prelievo più elevati
• Frequenza di correzione della macchina aumentata

Quando la superficie di contatto diventa graffiata, scheggiata o irregolare, la sostituzione è spesso più efficace della regolazione ripetuta della macchina.

2. Contaminazione del passaggio del vuoto

Polvere del nastro trasportatore, particelle di PCB, residui di adesivo e altri contaminanti possono entrare nel passaggio del vuoto interno.

Un blocco parziale può causare:

La pulizia può ripristinare la normale funzionalità quando la contaminazione è minima. Tuttavia, la sostituzione dovrebbe essere considerata se il passaggio è danneggiato, pesantemente bloccato o difficile da pulire in sicurezza.

3. Piegatura o danno da impatto dell'ugello

Un ugello può essere danneggiato da:

• Altezza errata del feeder
• Collisione di componenti
• Installazione manuale impropria
• Contatto con un PCB posizionato in modo errato
• Crash della testa
• Operazione errata di cambio ugello
• Stoccaggio non protetto
• Impatto durante il trasporto

Anche una piccola deformazione può alterare la linea centrale dell'ugello e influire sull'accuratezza del prelievo o del posizionamento.

4. Modello ugello errato

Diversi modelli di ugelli possono apparire visivamente simili ma contenere diversi:

• Strutture di montaggio
• Lunghezze complessive
• Forme della superficie di prelievo
• Aperture del vuoto
• Aree di contatto
• Interfacce della testa
• Intervalli di manipolazione dei componenti

Selezionare un ugello solo da una fotografia può creare rischi di compatibilità. Il modello esatto e il numero di parte devono essere verificati prima dell'ordine.

5. Installazione errata

Un ugello installato in modo errato potrebbe non essere posizionato concentricamente nel supporto dell'ugello. Materiale estraneo attorno all'area di montaggio può anche impedire un corretto innesto.

Possibili sintomi correlati all'installazione includono:

• Allarme cambio ugello
• Eccessivo fuori asse dell'ugello
• Rotazione instabile
• Altezza di prelievo errata
• Offset di posizionamento del componente
• Mancato riconoscimento dell'ugello
• Interruzione ripetuta della produzione

6. Mismatch componente e ugello

La superficie di prelievo deve contattare un'area adatta del corpo del componente. Un ugello troppo piccolo potrebbe non fornire sufficiente stabilità di tenuta. Un ugello troppo grande potrebbe contattare i terminali, i bordi o le superfici irregolari.

Per nuove applicazioni di componenti, l'ugello deve essere selezionato in base a:

Sintomi di produzione comuni

Soluzione: Come l'ugello 185N supporta una produzione stabile

L'ugello 185N fornisce un vuoto controllato e un'interfaccia meccanica tra la testa di posizionamento e il componente elettronico. Se selezionato, installato e mantenuto correttamente, può contribuire a migliorare la coerenza della manipolazione dei componenti.

Prelievo stabile a vuoto

Il passaggio del vuoto interno trasferisce la pressione negativa dalla testa di posizionamento alla superficie di prelievo dell'ugello. Un passaggio pulito supporta un'aspirazione efficiente e una tenuta stabile del componente.

Contatto controllato del componente

L'area di prelievo definita aiuta a mantenere il componente in una posizione controllata durante il movimento. Il contatto stabile riduce lo scivolamento e la rotazione non necessari.

Allineamento di posizionamento ripetibile

La sezione di montaggio posiziona l'ugello rispetto all'asse della testa di posizionamento. Un corretto allineamento aiuta a supportare un prelievo accurato, una correzione visiva affidabile e un posizionamento ripetibile.

Riduzione dei tempi di fermo non pianificati

Sostituire un ugello usurato o danneggiato può essere più efficiente che modificare ripetutamente le coordinate di prelievo, le soglie di vuoto o i parametri di visione per compensare l'usura meccanica.

Adatto per inventario di manutenzione

Le fabbriche possono includere l'ugello 185N nei kit di manutenzione preventiva o negli inventari di pezzi di ricambio di emergenza. Ciò aiuta a ridurre i ritardi di approvvigionamento quando un ugello di produzione viene danneggiato.

Supporto per la conferma della compatibilità

Gli acquirenti possono fornire le seguenti informazioni prima dell'ordine:

• Modello macchina
• Modello testa di posizionamento
• Modello ugello esistente
• Numero di parte
• Quantità richiesta
• Confezione componente
• Fotografie ugello
• Data di consegna richiesta

Queste informazioni consentono di verificare più accuratamente il prodotto offerto prima della spedizione.

Benefici della soluzione

Specifiche

Nota di conferma tecnica

Le dimensioni esatte della punta dell'ugello, le dimensioni dell'apertura del vuoto e l'intervallo di componenti applicabili devono essere confermati tramite l'ugello esistente, il disegno approvato, il manuale dell'attrezzatura o il registro dei pezzi di ricambio della macchina.

I valori tecnici non devono essere dedotti solo dal nome del modello o dall'aspetto del prodotto.

Confronto modelli della stessa serie

Guida al confronto modelli

Un modello di ugello diverso non deve essere utilizzato come sostituzione solo perché può essere inserito fisicamente nella testa. Il solo adattamento meccanico non conferma le corrette prestazioni di prelievo.

I seguenti dettagli dovrebbero essere confrontati:

Applicazione

Produzione di elettronica di consumo

L'ugello 185N può essere utilizzato in linee SMT compatibili che producono schede di controllo elettroniche, dispositivi intelligenti, elettrodomestici, prodotti digitali e altre apparecchiature elettroniche di consumo.

Elettronica automobilistica

La produzione di PCB automobilistici richiede un controllo di processo stabile e un posizionamento ripetibile dei componenti. Mantenere le condizioni dell'ugello aiuta a ridurre variazioni evitabili di prelievo e posizionamento.

Prodotti di controllo industriale

Controller industriali, sensori, schede di controllo potenza e moduli di automazione richiedono spesso lunghi cicli di produzione. La sostituzione preventiva degli ugelli può supportare il funzionamento continuo della linea.

Apparecchiature di comunicazione

Router, moduli di rete, schede di comunicazione e prodotti correlati possono richiedere un posizionamento di componenti ad alta velocità. Un ugello stabile aiuta a mantenere un trasferimento affidabile durante i rapidi movimenti della testa.

Elettronica LED e illuminazione

Schede di controllo illuminazione e prodotti correlati ai LED utilizzano diversi pacchetti di componenti. L'ugello deve sempre essere selezionato in base al corpo del componente effettivo e alla configurazione della macchina.

Elettronica medica

La produzione di PCB per apparecchiature mediche utilizza frequentemente procedure di manutenzione controllate. La corretta identificazione dell'ugello e i registri di sostituzione possono supportare la tracciabilità dell'attrezzatura.

Produzione a contratto EMS

I fornitori di servizi di produzione elettronica elaborano diversi progetti di PCB e pacchetti di componenti. Mantenere un inventario organizzato degli ugelli aiuta a ridurre i ritardi nel cambio prodotto.

Manutenzione e ricondizionamento attrezzature

L'ugello 185N è adatto per:

• Manutenzione teste di posizionamento
• Ricondizionamento macchine usate
• Sostituzione di emergenza
• Ripristino produzione
• Inventario pezzi di ricambio
• Preparazione kit di manutenzione
• Progetti di manutenzione macchine
• Preparazione scorte distributori

Tabella scenari applicativi

Come funziona

Passaggio 1: Assegnazione ugello

Il programma di posizionamento assegna un ugello in base al pacchetto del componente e al requisito di produzione. L'ugello selezionato deve essere installato nella posizione corretta della testa o nella stazione ugelli.

Passaggio 2: Movimento testa verso il feeder

La testa di posizionamento muove l'ugello sopra la tasca del componente programmata. L'accuratezza del feeder e la posizione del componente devono essere stabili.

Passaggio 3: Discesa ugello

L'ugello si muove verso il basso verso il componente. L'altezza di prelievo programmata determina come la superficie di prelievo contatta il componente.

Passaggio 4: Attivazione vuoto

La pressione negativa fluisce attraverso la testa di posizionamento e il passaggio interno dell'ugello. Il vuoto trattiene il componente contro la superficie di prelievo.

Passaggio 5: Sollevamento componente

L'ugello solleva il componente dalla tasca del feeder. È necessaria una tenuta stabile durante l'accelerazione verticale.

Passaggio 6: Riconoscimento visivo

La telecamera della macchina controlla la posizione, l'angolo e l'orientamento del componente. Il sistema di controllo calcola i valori di correzione prima del posizionamento.

Passaggio 7: Trasferimento componente

L'ugello trasporta il componente verso il PCB. Il componente deve rimanere stabile durante il movimento orizzontale e rotazionale.

Passaggio 8: Posizionamento PCB

La testa di posizionamento abbassa il componente nella posizione programmata della pasta saldante. L'altezza e la forza di posizionamento sono controllate dalle impostazioni della macchina.

Passaggio 9: Rilascio vuoto

Il vuoto viene rilasciato o modificato in modo che il componente rimanga sul PCB mentre l'ugello si ritrae.

Passaggio 10: Ciclo di produzione ripetuto

L'ugello ritorna al feeder e ripete il processo per il componente successivo. Un ugello di produzione può completare un numero molto elevato di cicli durante un turno.

Processo di ispezione ugello

Raccomandazioni di manutenzione

Controllo visivo giornaliero

Gli ugelli di frequente utilizzo dovrebbero essere controllati per contaminazione visibile, danni da impatto e prestazioni di prelievo anomale.

Pulizia regolare

Utilizzare un processo di pulizia adatto per ugelli SMT di precisione. Il metodo di pulizia non deve graffiare la superficie di prelievo o allargare l'apertura del vuoto.

Evitare strumenti metallici inadatti

Non inserire con forza aghi sovradimensionati, fili d'acciaio o oggetti appuntiti nel passaggio del vuoto. Ciò potrebbe danneggiare permanentemente l'apertura interna.

Utilizzare stoccaggio protettivo

Conservare ogni ugello separatamente in un contenitore pulito o in un imballaggio protettivo. Evitare il contatto con attrezzi sciolti e componenti metallici.

Registrare informazioni di sostituzione

Un pratico registro di manutenzione può includere:

• Numero macchina
• Posizione testa
• Modello ugello
• Numero di parte
• Data installazione
• Data sostituzione
• Sintomo di produzione
• Risultato ispezione
• Nome tecnico

Controllare sistemi correlati

Se i problemi di prelievo persistono dopo la sostituzione dell'ugello, ispezionare l'intero sistema di manipolazione dei componenti.

Come scegliere

1. Confermare il modello dell'ugello

Verificare se il modello richiesto è esattamente 185N. Il modello può essere indicato sull'ugello attuale, sul registro di manutenzione o sull'elenco dei pezzi di ricambio della macchina.

2. Confermare il numero di parte principale

Il riferimento principale è N610119411AA. Se un altro numero appare sul prodotto esistente, fornire tutti i codici disponibili per il confronto.

3. Confermare il modello della macchina

Fornire il modello completo della macchina anziché indicare solo la marca della macchina.

Informazioni utili includono:

• CM402
• CM602
• Configurazione DT
• Modello macchina NPM
• Anno di produzione macchina
• Tipo testa installata

4. Confermare la testa di posizionamento

Le piattaforme macchina possono utilizzare diverse configurazioni di testa. La stessa serie di macchine non garantisce sempre che ogni modello di ugello sia adatto.

5. Fornire fotografie del prodotto

Le fotografie raccomandate includono:

• Corpo completo ugello
• Marcatura modello
• Etichetta numero di parte
• Etichetta numero di parte esistente
• Accogliamo con favore le richieste da fabbriche SMT, fornitori di servizi di produzione elettronica, aziende di manutenzione macchine, rivenditori di attrezzature, centri di riparazione e distributori di pezzi di ricambio.
• Profilo laterale
• Supporto ugello esistente

6. Confermare la confezione del componente

Quando l'ugello è richiesto per una nuova applicazione di componente, fornire:

• Lunghezza componente
• Larghezza componente
• Altezza componente
• Peso componente
• Forma superficie superiore
• Struttura terminale
• Tipo di imballaggio

7. Confermare la condizione di fornitura richiesta

Indicare chiaramente la condizione di fornitura prevista al momento della richiesta di un preventivo. Il preventivo dovrebbe identificare la versione offerta.

8. Confermare quantità e requisito di consegna

Fornire la quantità e la data di consegna richiesta aiuta a determinare l'allocazione delle scorte e le disposizioni di spedizione.

Checklist di conferma acquirente

Ordinazione e imballaggio

Informazioni richieste per il preventivo

Processo di imballaggio protettivo

1. Vengono controllati modello prodotto e quantità.
2. Viene ispezionato l'aspetto dell'ugello.
3. La superficie di prelievo è protetta dal contatto.
4. Ogni ugello viene confezionato singolarmente.
5. Le informazioni di identificazione vengono aggiunte dove richiesto.
6. Più pezzi sono fissati all'interno di una scatola interna.
7. La scatola interna viene inserita in un cartone da esportazione rinforzato.
8. Vengono confermate la quantità finale e le informazioni di spedizione.

Metodi di consegna disponibili

• Espresso internazionale
• Trasporto aereo
• Spedizione consolidata di pezzi di ricambio
• Servizio di trasporto nominato dall'acquirente
• Altri metodi di trasporto concordati

Le disposizioni di consegna dipendono dalla quantità, dallo stato delle scorte, dalla destinazione e dai requisiti dell'acquirente.

FAQ

D1: Qual è il numero di parte principale per l'ugello SMT 185N?

Il numero di parte principale associato all'ugello 185N è N610119411AA. N610070338AA e N610070338AB possono anche apparire come numeri di riferimento. La conferma finale dovrebbe utilizzare le informazioni sull'ugello e sulla macchina esistenti.

D2: Quali macchine possono utilizzare l'ugello 185N?

L'ugello 185N viene generalmente applicato a configurazioni di macchine di posizionamento CM, DT e NPM compatibili che utilizzano la testa a otto ugelli corrispondente. Il modello esatto della macchina e il tipo di testa devono essere verificati prima dell'ordine.

D3: Un altro modello di ugello può sostituire l'185N?

Un altro ugello non dovrebbe essere sostituito solo perché ha un aspetto simile. Differenze di lunghezza, superficie di prelievo, apertura del vuoto e struttura di montaggio possono influire sulle prestazioni di prelievo e posizionamento.

D4: Quali informazioni sono necessarie per il controllo della compatibilità?

Si prega di fornire il modello dell'ugello, il numero di parte completo, il modello della macchina, il tipo di testa di posizionamento, la quantità richiesta e fotografie chiare dell'ugello esistente. Le informazioni sul componente sono utili anche per nuove applicazioni.

D5: Cosa controllare se gli errori di prelievo persistono dopo la sostituzione?

Ispezionare la pressione del vuoto, i tubi dell'aria, il supporto dell'ugello, la posizione del feeder, l'altezza di prelievo, i dati del componente e le impostazioni di visione. Le prestazioni di prelievo dipendono dall'intero sistema macchina, non solo dall'ugello.

Contattaci

Invia la tua richiesta per l'ugello SMT 185N N610119411AA con la quantità richiesta, il modello della macchina, il tipo di testa di posizionamento e la destinazione di consegna.Per un controllo di compatibilità più rapido, includi fotografie chiare che mostrano:Marcatura del modello dell'ugello

Corpo completo dell'ugello

• Superficie di prelievo
• Estremità di montaggio
• Etichetta numero di parte esistente
• Accogliamo con favore le richieste da fabbriche SMT, fornitori di servizi di produzione elettronica, aziende di manutenzione macchine, rivenditori di attrezzature, centri di riparazione e distributori di pezzi di ricambio.
• Contattaci per:

Conferma scorte attuali

Conferma versione prodotto

• Preventivo ordine campione
• Prezzi acquisto all'ingrosso
• Controllo compatibilità
• Informazioni imballaggio protettivo
• Disposizioni di spedizione internazionali
• Ordini consolidati di pezzi di ricambio SMT
• Il nostro team di vendita esaminerà le informazioni del tuo prodotto e preparerà un preventivo adeguato in base alla quantità richiesta e al programma di consegna.
• Dichiarazione di marchio e compatibilità

Il nome del marchio, il modello della macchina e i numeri di parte in questa descrizione sono utilizzati solo per identificare la compatibilità e l'applicazione del prodotto.

La compatibilità può variare in base alla versione della macchina, all'anno di produzione, alla configurazione della testa di posizionamento, al supporto dell'ugello, alla configurazione del software e all'applicazione del componente. Gli acquirenti devono confermare tutte le informazioni tecniche pertinenti prima dell'ordine e dell'installazione.
