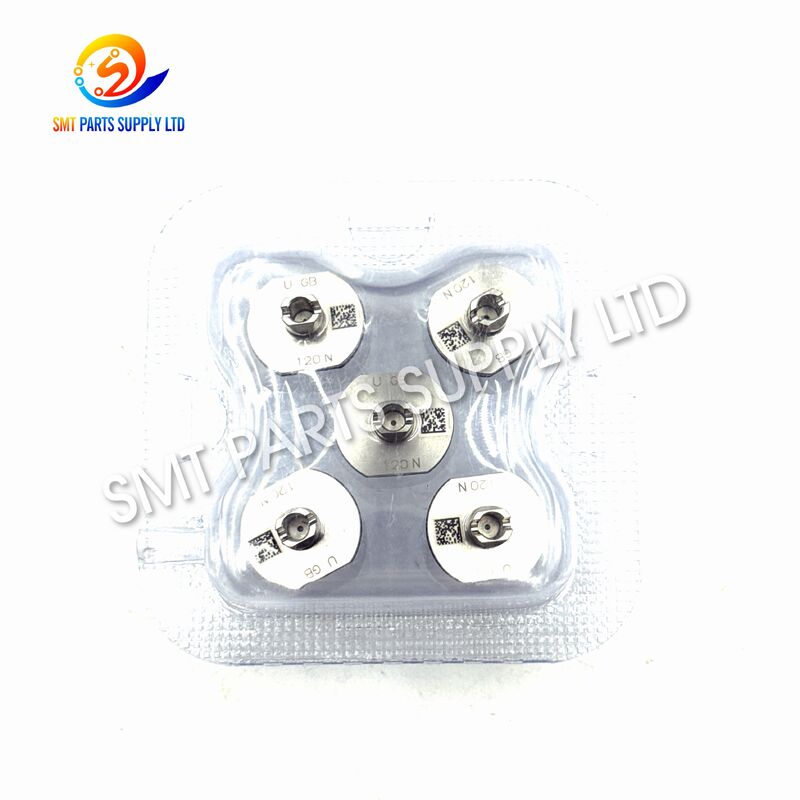

Ugello SMT Panasonic 120N N610099374AA per macchine CM NPM

Ugello SMT Panasonic 120N N610099374AA per macchine CM NPM

L'ugello SMT Panasonic 120N N610099374AA è un componente di raccolta di precisione sviluppato per apparecchiature di assemblaggio automatizzato a montaggio superficiale. Installato su una testa di posizionamento compatibile, l'ugello crea un'interfaccia di vuoto controllato tra la macchina e il componente elettronico. Supporta il prelievo rapido dei componenti, il trasferimento sicuro, l'ispezione visiva, il posizionamento e il posizionamento accurato sul circuito stampato.

L'ugello 120N è comunemente associato a configurazioni di macchine pick-and-place CM e NPM compatibili. La sua struttura di raccolta compatta lo rende adatto agli ambienti di produzione in cui sono essenziali la movimentazione stabile dei componenti, il centraggio accurato degli ugelli e prestazioni di vuoto ripetibili.

Durante la produzione SMT ad alta velocità, anche una piccola quantità di usura degli ugelli, contaminazione, deformazione o perdita di vuoto può aumentare gli errori di prelievo e i difetti di posizionamento. La sostituzione di un ugello usurato con un ugello da 120 N correttamente abbinato aiuta a ripristinare il funzionamento stabile della macchina riducendo al tempo stesso inutili interruzioni della linea.

Questo ugello è adatto per fabbriche di assemblaggio di componenti elettronici, società di manutenzione SMT, dipartimenti di ingegneria di produzione, distributori di pezzi di ricambio e fornitori di servizi di macchine. I clienti sono incoraggiati a fornire il modello della macchina, le informazioni sul posizionamento della testa, il codice attuale dell'ugello, le dimensioni dei componenti e le fotografie dell'ugello prima di ordinare.

Identificazione del prodotto

Causa: perché si verificano problemi con gli ugelli SMT

L'ugello di prelievo è una delle parti meccaniche più frequentemente utilizzate all'interno di una macchina pick-and-place. Si muove ripetutamente verso il basso, contatta o si avvicina ai componenti elettronici, crea un'aspirazione, solleva i componenti, passa attraverso il sistema di visione artificiale e li posiziona sul PCB.

Poiché questo ciclo può essere ripetuto migliaia di volte durante un turno di produzione, l'ugello subisce gradualmente contaminazione e usura meccanica.

1. Contaminazione di flusso, polvere e adesivo

I materiali di produzione possono rilasciare particelle fini, residui di flusso, polvere di nastro, residui di imballaggio e contaminazione di adesivo. Questi materiali possono accumularsi attorno alla punta dell'ugello o all'interno del passaggio del vuoto.

Un canale dell'aria parzialmente ostruito può comunque creare aspirazione, ma il livello di vuoto può diventare instabile. Ciò si traduce spesso in problemi di ripresa intermittenti difficili da diagnosticare.

2. Usura meccanica sulla superficie del pickup

La punta dell'ugello potrebbe usurarsi gradualmente dopo il contatto prolungato con componenti o superfici dell'alimentatore. Una superficie di presa irregolare può ridurre le prestazioni di tenuta e modificare la posizione di tenuta del componente.

Ciò potrebbe causare la rotazione del componente, un centraggio instabile o una perdita durante il movimento ad alta velocità.

3. Selezione errata dell'ugello

Un ugello troppo grande potrebbe entrare in contatto con componenti adiacenti, tasche del nastro o superfici circostanti. Un ugello troppo piccolo potrebbe non creare un'area di aspirazione sufficientemente efficace.

Anche quando la macchina riesce a prelevare il componente, un ugello errato può ridurre la stabilità di posizionamento e aumentare i tassi di scarto.

4. Perdita di vuoto

Potrebbero verificarsi perdite sulla punta dell'ugello, sul corpo dell'ugello, sul passaggio dell'aria interno, sulla connessione di montaggio o sull'interfaccia della testa di posizionamento.

Un ugello che perde richiede che la macchina compensi con una maggiore richiesta di vuoto e potrebbe comunque guastarsi durante una rapida accelerazione.

5. Deformazione dell'ugello o danno da impatto

Un'installazione non corretta, una collisione con un alimentatore, un'altezza errata della macchina, una caduta accidentale o il contatto con un componente sollevato possono deformare l'ugello.

Piccole deformazioni potrebbero non essere visibili durante un'ispezione rapida, ma possono influire sulla centratura dell'ugello e sulla precisione del posizionamento.

6. Procedure di manutenzione inadeguate

L'uso di strumenti di pulizia inadeguati, aghi metallici affilati, forza eccessiva o prodotti chimici aggressivi può danneggiare il passaggio interno o la superficie di raccolta.

La pulizia dovrebbe rimuovere la contaminazione senza allargare, graffiare o deformare le caratteristiche dell'ugello di precisione.

Sintomi di produzione comuni

Soluzione: come l'ugello 120N supporta una produzione stabile

L'ugello SMT 120N N610099374AA fornisce un'interfaccia di prelievo controllata per sistemi di posizionamento CM e NPM compatibili. Se selezionato e sottoposto a manutenzione correttamente, aiuta a stabilizzare l'intero processo di movimentazione dei componenti.

Aspirazione a vuoto affidabile

Il percorso del vuoto interno trasferisce l'aspirazione dalla testa di posizionamento alla punta dell'ugello. Un ugello pulito e montato correttamente aiuta a creare la differenza di pressione necessaria per sollevare il componente dalla tasca di alimentazione.

L'aspirazione stabile riduce i guasti casuali del prelievo e la perdita di componenti durante il movimento della macchina.

Posizionamento controllato dei componenti

La punta dell'ugello funge da punto di contatto fisico tra la testa di posizionamento e il componente. La geometria corretta aiuta a mantenere il componente vicino alla posizione centrale prevista.

Ciò supporta un'ispezione della vista e una correzione del posizionamento più coerenti.

Trasferimento ripetibile ad alta velocità

Durante la produzione, l'ugello deve trattenere il componente mentre la testa di posizionamento accelera, ruota, si sposta attraverso l'ispezione e si avvicina alla posizione di posizionamento.

Un ugello da 120 N correttamente funzionante aiuta a mantenere la stabilità del componente durante questi movimenti.

Riduzione dei tempi di inattività non pianificati

Un ugello usurato può causare errori intermittenti che richiedono ripetuti interventi da parte dell'operatore. La sostituzione tempestiva aiuta a ridurre i tempi di risoluzione dei problemi e migliora la disponibilità della linea.

Mantenere gli ugelli di ricambio correttamente identificati vicino alla linea di produzione consente inoltre al personale di manutenzione di rispondere rapidamente.

Gestione semplificata della manutenzione

L'utilizzo di un modello di ugello chiaro e di un sistema di identificazione del numero di parte aiuta i team di manutenzione a organizzare i pezzi di ricambio, stabilire cicli di sostituzione ed evitare di mescolare tipi di ugelli incompatibili.

Il modello 120N e il codice articolo N610099374AA devono essere registrati nell'elenco interno dei pezzi di ricambio del cliente.

Principali vantaggi del prodotto

Specifiche

Avviso importante sulle specifiche

La gamma esatta dei componenti, la geometria della punta dell'ugello, la testa di posizionamento applicabile e la configurazione della macchina possono variare in base alla generazione dell'attrezzatura e alla configurazione della produzione.

L'acquirente non dovrebbe selezionare l'ugello solo in base all'apparenza. Prima di effettuare un ordine, confrontare le seguenti informazioni:

Applicazione

L'ugello 120N viene utilizzato nelle linee di produzione automatizzate a montaggio superficiale che richiedono il prelievo e il posizionamento controllati di componenti elettronici.

Elettronica di consumo

Può supportare linee di produzione che producono schede di controllo, elettronica domestica, display, dispositivi intelligenti, caricabatterie, adattatori e altri assemblaggi elettronici.

Elettronica automobilistica

I moduli di controllo automobilistico, i sistemi di illuminazione, le schede sensori, i sistemi di comunicazione e gli assemblaggi di gestione dell'energia richiedono processi SMT stabili e tracciabili.

Un ugello correttamente selezionato contribuisce a un trasferimento affidabile dei componenti durante la produzione in grandi volumi.

Apparecchiature di controllo industriale

Controller industriali, moduli di automazione, alimentatori, azionamenti, strumenti e dispositivi di monitoraggio utilizzano spesso PCB densamente popolati.

Le prestazioni stabili degli ugelli aiutano a mantenere la coerenza del posizionamento nei programmi di produzione continua.

Apparecchiature di comunicazione

I dispositivi di rete, i moduli wireless, le schede di comunicazione, i componenti elettronici delle stazioni base e le apparecchiature di elaborazione dati possono utilizzare componenti piccoli e ravvicinati.

La selezione accurata dell'ugello è importante per mantenere la qualità del posizionamento.

Elettronica medica

I dispositivi di monitoraggio medico, le apparecchiature diagnostiche, gli strumenti elettronici portatili e le schede di controllo richiedono processi produttivi gestiti con attenzione.

La pulizia degli ugelli e la sostituzione preventiva sono particolarmente importanti negli ambienti di produzione controllati.

LED e prodotti per l'illuminazione

L'ugello può essere utilizzato in linee SMT compatibili che producono driver LED, schede di controllo dell'illuminazione, moduli display e relativi gruppi elettronici.

Produzione elettronica a contratto

Le fabbriche EMS spesso elaborano più prodotti sulla stessa linea di produzione. Mantenere un inventario completo degli ugelli aiuta a ridurre i ritardi nel cambio di formato e supporta diversi pacchetti di componenti.

Tabella delle applicazioni

Come funziona

L'ugello 120N funziona come parte del sistema di posizionamento completo della macchina. Le sue prestazioni dipendono dalla testa di posizionamento, dal sistema di aspirazione, dalle condizioni dell'alimentatore, dal sistema di visione, dalla calibrazione della macchina, dal pacchetto di componenti e dal programma di produzione.

Passaggio 1: selezione automatica degli ugelli

Il programma macchina assegna ad un tipo di componente un ugello adatto. La testa di posizionamento raccoglie l'ugello dalla stazione ugelli oppure utilizza un ugello già installato sulla testa.

L'ugello deve adattarsi saldamente e allinearsi correttamente con l'interfaccia della testa.

Passaggio 2: movimento verso l'alimentatore

La macchina sposta la testa di posizionamento sopra la posizione dell'alimentatore programmata. L'alimentatore presenta il componente nella tasca del nastro di supporto, nel vassoio, nel tubo o in un altro sistema di alimentazione.

Il posizionamento accurato dell'alimentatore è essenziale per un prelievo efficace.

Passaggio 3: discesa dell'ugello

L'ugello scende verso il componente secondo l'altezza di aspirazione programmata.

Un'altezza di prelievo errata può causare un contatto insufficiente, danni ai componenti, impatto dell'ugello o contatto con la tasca dell'alimentatore.

Passaggio 4: attivazione del vuoto

La testa di posizionamento applica il vuoto attraverso il canale interno dell'ugello. La differenza di pressione mantiene il componente contro la punta dell'ugello.

La qualità di questa tenuta del vuoto dipende dalla pulizia dell'ugello, dalle condizioni della superficie di presa, dalla superficie del componente e dalle dimensioni dell'ugello.

Passaggio 5: sollevamento del componente

L'ugello solleva il componente dalla tasca dell'alimentatore. La macchina può controllare lo stato del vuoto per confermare che il componente è stato prelevato con successo.

Se il valore del vuoto non rientra nell'intervallo accettato, la macchina potrebbe ritentare il prelievo o generare un allarme.

Passaggio 6: ispezione della vista

Il componente passa attraverso il sistema di riconoscimento della macchina. La telecamera ne controlla la posizione, l'angolo, il contorno o le caratteristiche di riferimento.

Il sistema di controllo calcola l'eventuale correzione dell'asse X, dell'asse Y o della rotazione richiesta.

Passaggio 7: trasferimento ad alta velocità

La testa di posizionamento si sposta dalla posizione di prelievo alla posizione di posizionamento del PCB. Durante questo movimento, l'ugello deve trattenere saldamente il componente nonostante l'accelerazione e la rotazione.

Un ugello instabile può consentire al componente di spostarsi, ruotare o cadere.

Passaggio 8: posizionamento accurato

L'ugello scende all'altezza di posizionamento programmata e posiziona il componente sulla pasta saldante.

La forza e l'altezza di posizionamento devono essere adatte al componente e al processo PCB.

Passaggio 9: rilascio del vuoto

La macchina rilascia il vuoto o applica una pressione positiva controllata, a seconda del design dell'attrezzatura. Il componente si separa dall'ugello e rimane sul PCB.

Passaggio 10: ciclo di produzione ripetuto

L'ugello ritorna per prelevare il componente successivo. Questo ciclo continua ad alta velocità durante tutto il programma di produzione.

In che modo le condizioni dell'ugello influiscono sul ciclo di posizionamento

Come scegliere l'ugello 120N corretto

La scelta degli ugelli dovrebbe basarsi su informazioni tecniche confermate piuttosto che solo sull'aspetto del prodotto.

1. Confermare il modello della macchina

Registrare il modello completo della macchina. Famiglie di macchine simili possono utilizzare teste di posizionamento o standard di ugelli diversi.

I riferimenti tipici possono includere CM202, CM212, CM402, CM602 e apparecchiature NPM selezionate, ma è comunque necessario verificare la configurazione specifica della testa.

2. Confermare il responsabile del posizionamento

Identificare il tipo di testina installata. Una macchina può supportare teste diverse e ciascuna testa può richiedere un'interfaccia ugello diversa.

Non sempre lo stesso modello di macchina garantisce lo stesso fabbisogno di ugelli.

3. Controllare la marcatura dell'ugello esistente

Ispezionare l'ugello attuale per verificare se è presente la marcatura del modello 120N e qualsiasi numero di parte visibile.

Una fotografia nitida dell'ugello esistente è uno dei modi più efficaci per ridurre gli errori nell'ordinazione.

4. Verificare il codice prodotto

N610099374AA è comunemente utilizzato come identificazione primaria per l'ugello 120N.

KXFX03DJA01 potrebbe apparire come numero correlato o di riferimento incrociato in alcuni record di fornitura. Gli acquirenti devono confermare la relazione con la configurazione della macchina installata prima di ordinare.

5. Abbina il pacchetto componenti

La superficie di presa dell'ugello deve essere adatta al corpo del componente. I fattori importanti includono:

• Lunghezza e larghezza del componente
• Altezza del componente
• Planarità della superficie
• Materiale della confezione
• Posizione del baricentro
• Zona di ritiro disponibile
• Peso
• Fragilità
• Gioco dei componenti vicini

6. Rivedere la velocità di produzione

La produzione ad alta velocità crea maggiori forze di accelerazione. L'ugello deve fornire una stabilità di tenuta sufficiente durante tutta la raccolta, la rotazione, l'ispezione e il trasferimento.

7. Valutare la superficie del componente

Le superfici dei componenti lisce, porose, irregolari, curve, incassate o strutturate possono richiedere strutture di ugelli diverse.

Confermare che il modello 120N sia adatto all'effettiva area di contatto.

8. Selezionare la condizione di fornitura richiesta

A seconda della disponibilità, i clienti possono richiedere diverse opzioni di fornitura. La condizione richiesta deve essere chiaramente indicata durante il preventivo.

Non descrivere mai un ugello compatibile come prodotto originale a meno che la fonte di fornitura e l'imballaggio non siano stati verificati.

9. Ordina una quantità di prova

Per un'applicazione sconosciuta, inizia con un piccolo ordine di prova. Testare l'ugello in normali condizioni di produzione prima di acquistarne una grande quantità.

10. Stabilire l'inventario di riserva

Una volta confermata la compatibilità, mantenere una quantità ragionevole di ugelli di riserva in base al numero di macchine, alle ore di funzionamento, al volume di produzione e allo storico della manutenzione.

Lista di controllo per la selezione degli ugelli

Raccomandazioni per l'installazione

Prima dell'installazione

• Arrestare la macchina secondo la procedura di sicurezza dell'apparecchiatura.
• Confermare il modello dell'ugello e il codice articolo.
• Ispezionare l'ugello per eventuali deformazioni, contaminazione o danni dovuti al trasporto.
• Verificare che l'area di montaggio sia pulita.
• Confrontare il nuovo ugello con quello rimosso.
• Non installare l'ugello quando la forma dell'interfaccia è diversa.

Durante l'installazione

• Maneggiare l'ugello con strumenti puliti.
• Evitare di toccare la superficie del pickup di precisione.
• Installare l'ugello nell'orientamento corretto.
• Non usare una forza eccessiva.
• Verificare che l'ugello sia posizionato saldamente.
• Verificare il regolare funzionamento del cambio degli ugelli, ove applicabile.

Dopo l'installazione

• Eseguire la procedura di controllo o calibrazione degli ugelli della macchina.
• Testare le prestazioni del vuoto.
• Eseguire diversi cicli di ripresa a bassa velocità.
• Ispezionare il centraggio del componente.
• Conferma il riconoscimento della vista.
• Controllare i risultati del posizionamento prima di tornare alla piena velocità di produzione.

Manutenzione e pulizia

Una corretta manutenzione prolunga la durata degli ugelli e aiuta a mantenere una produzione costante.

Ispezione giornaliera

Ispezionare la superficie di raccolta per rilevare eventuali contaminazioni, graffi, deformazioni e particelle attaccate.

Controllare se l'ugello crea errori di prelievo insoliti durante la produzione.

Pulizia regolare

Utilizzare attrezzature approvate per la pulizia degli ugelli, aria filtrata, spazzole adeguate o materiali per la pulizia consigliati dalla procedura di manutenzione.

Evitare l'uso di oggetti metallici appuntiti che potrebbero graffiare o allargare l'apertura di aspirazione.

Ispezione del passaggio del vuoto

Un esterno pulito non garantisce un passaggio interno libero. Se le prestazioni di aspirazione rimangono deboli dopo la pulizia della superficie, ispezionare il canale interno.

Controllo dimensionale

Confrontare gli ugelli molto utilizzati con un ugello di riferimento confermato. Sostituire le unità che mostrano usura visibile, deformazione o prestazioni di raccolta incoerenti.

Magazzinaggio

Conservare gli ugelli puliti in scatole protettive etichettate. Separare i diversi modelli per evitare un'installazione errata.

Evitare di esporre gli ugelli a polvere, umidità, urti o contenitori sciolti con strumenti metallici.

Programma di manutenzione consigliato

Controllo qualità

Un ugello SMT adatto deve essere ispezionato prima della spedizione e nuovamente prima dell'uso in produzione.

Punti di ispezione consigliati

Ispezione alla ricezione dell'acquirente

1. Confrontare la quantità del pacco con l'ordine di acquisto.
2. Confermare la marcatura del modello 120N.
3. Controllare il riferimento del codice articolo N610099374AA.
4. Ispezionare l'ugello sotto un'illuminazione adeguata.
5. Confrontarlo con il campione approvato esistente.
6. Eseguire una prova della macchina controllata.
7. Registrare il risultato dell'installazione e delle prestazioni.

Guida alla risoluzione dei problemi

Informazioni sull'imballaggio e sull'ordine

L'ugello deve essere imballato per proteggere la punta di raccolta e l'interfaccia di montaggio durante il trasporto.

Imballaggio consigliato

• Borsa o contenitore protettivo individuale
• Protezione interna anti-impatto
• Chiara identificazione del prodotto
• Etichetta modello e quantità
• Cartone esterno adatto al trasporto internazionale
• Separazione dei lotti quando vengono ordinati più modelli di ugelli

Informazioni necessarie per un preventivo

Perché procurarsi l'ugello SMT corretto

La scelta dell'ugello corretto non è solo una decisione relativa all'acquisto di pezzi di ricambio. Influisce direttamente sulla stabilità del prelievo, sull'efficienza della macchina, sul carico di lavoro dell'operatore, sulla continuità della produzione e sulla qualità del posizionamento.

Un ugello a basso costo ma abbinato in modo errato può causare ripetuti guasti di prelievo, allarmi della macchina, danni ai componenti o ritardi nella produzione. Il costo di queste interruzioni può essere molto superiore al valore dell'ugello stesso.

Per questo motivo, la conferma della compatibilità professionale dovrebbe includere il modello dell'ugello, il codice articolo, il modello della macchina, la testa di posizionamento, le dimensioni del componente e le fotografie degli ugelli esistenti.

Domande frequenti

1. Qual è la funzione principale dell'ugello Panasonic 120N N610099374AA?

L'ugello 120N crea una connessione di vuoto controllata tra la testa di posizionamento e un componente elettronico. Preleva il componente dall'alimentatore, lo trattiene durante l'ispezione visiva e il trasferimento e lo rilascia con precisione nella posizione programmata di posizionamento del PCB.

2. Quali macchine possono utilizzare l'ugello 120N?

L'ugello 120N viene comunemente indicato per le famiglie di macchine CM e NPM compatibili, tra cui CM202, CM212, CM402, CM602 e configurazioni NPM selezionate. Tuttavia, l'esatto posizionamento della testa e dell'interfaccia dell'ugello deve essere confermato prima dell'ordine.

3. N610099374AA e KXFX03DJA01 hanno lo stesso codice?

N610099374AA è comunemente utilizzato come identificazione principale per l'ugello 120N. KXFX03DJA01 appare anche in alcuni record di fornitura come riferimento correlato. Poiché le generazioni delle apparecchiature e le configurazioni della testa possono differire, i clienti devono fornire fotografie e dettagli della macchina per conferma.

4. Come posso verificare se questo ugello è adatto alla mia macchina?

Fornire il modello completo della macchina, il tipo di testina di posizionamento, la marcatura dell'ugello esistente, il codice articolo attuale, il pacchetto dei componenti, la quantità richiesta e fotografie chiare dell'ugello da diverse angolazioni. Questi dettagli consentono al fornitore di confrontare l'interfaccia e l'applicazione.

5. Quando è necessario sostituire un ugello SMT?

Sostituire l'ugello quando la pulizia non riesce a ripristinare una presa stabile, quando la superficie di presa è usurata, quando il corpo è deformato, quando viene rilevata una perdita di vuoto o quando sull'ugello vengono riscontrati rotazioni ripetute del componente, cadute, errori di riconoscimento e prese mancanti.

Contattaci

Cerchi un ugello SMT 120N N610099374AA affidabile per le tue apparecchiature di produzione CM o NPM?

Inviaci il modello della tua macchina, le informazioni sulla testa di posizionamento, il codice attuale dell'ugello, le dimensioni dei componenti, la quantità richiesta e le fotografie del prodotto. Il nostro team di vendita ti aiuterà a verificare la richiesta, a confermare l'articolo più adatto e a preparare un preventivo competitivo.

Supportiamo ordini di prova, requisiti di pezzi di ricambio di produzione, progetti di manutenzione e piani di acquisto regolari per produttori di elettronica globali e società di servizi SMT.

Contattaci oggi per verifica di compatibilità, disponibilità, informazioni sui tempi di consegna, dettagli sull'imballaggio e preventivo.

Avviso sulla compatibilità e sui marchi

Il nome del produttore dell'apparecchiatura e i riferimenti al modello della macchina vengono utilizzati solo per descrivere l'identificazione del prodotto e la compatibilità prevista. Tutti i marchi appartengono ai rispettivi proprietari. La compatibilità deve essere confermata utilizzando la configurazione della macchina del cliente, la testa di posizionamento installata, il campione di ugelli esistente e i requisiti di produzione.
