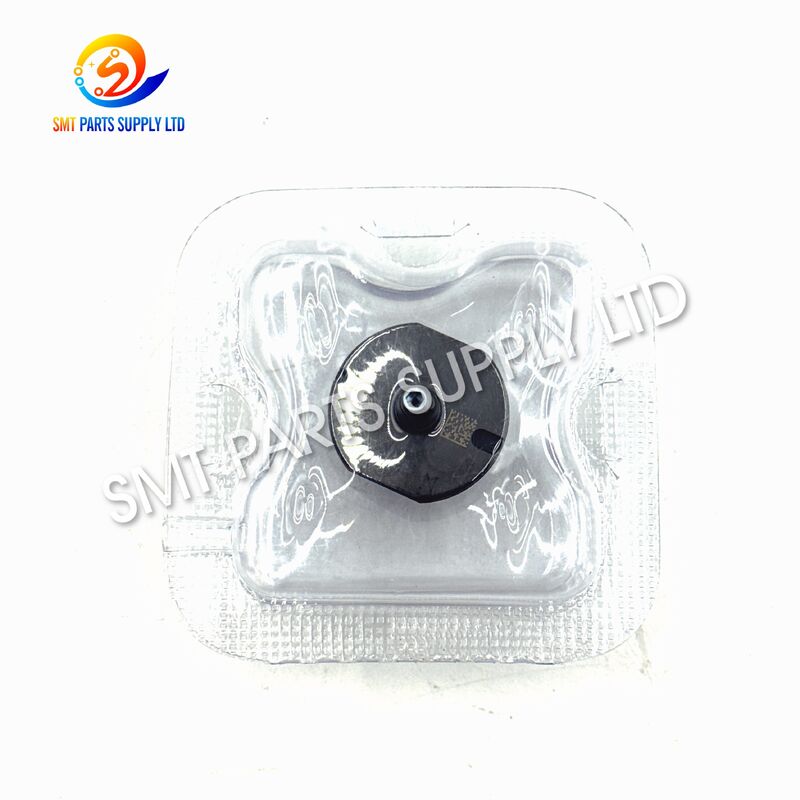

Ugello SMT Panasonic 1001N N610098969AA 1,3×0,9 mm per macchine NPM

Il Panasonic 1001N N610098969AA è un ugello di posizionamento SMT di precisione progettato per la raccolta del vuoto, il trasferimento, il riconoscimento e il posizionamento di piccoli componenti elettronici.La geometria della punta di 9 mm fornisce un'area di contatto controllata per le resistenze del chip, condensatori ceramici, diodi in miniatura, transistor e altri pacchetti leggeri di montaggio superficiale.

L'ugello è comunemente utilizzato con macchine di posizionamento NPM compatibili e configurazioni di testa di posizionamento corrispondenti.connette il circuito di vuoto della macchina alla superficie del componente, che consente alla testa di sollevare i componenti da alimentatori a nastro, trasferirli attraverso il processo di riconoscimento visivo e posizionarli con precisione su schede di circuiti stampati.

Un ugello 1001N correttamente selezionato e mantenuto può aiutare a ridurre i tentativi di ritiro, le gocce di componenti, gli allarmi di vuoto, gli spostamenti di posizione e le inutili interruzioni di produzione.gli acquirenti devono confermare il modello della macchina, tipo di testa di posizionamento, identificazione dell'ugello esistente, numero della parte, dimensioni del componente e quantità richiesta.

I piccoli componenti elettronici richiedono un preciso controllo del vuoto, precise coordinate di raccolta, un posizionamento stabile dell'alimentatore e un ugello con dimensioni adeguate.Quando una parte di questo sistema diventa instabile, la qualità della produzione e l'efficienza delle macchine possono diminuire.

Il contatto continuo con i componenti e le tasche di alimentazione può indossare gradualmente la punta dell'ugello.

I sintomi tipici includono:

• Componenti che cadono durante il trasferimento.
• Frequenti tentativi di ripresa.
• Rotazione instabile dei componenti.
• Letture di vuoto incoerenti.
• Maggiori compensazioni di collocazione.
• Risultati di riconoscimento scadenti.

Polvere, residui di pasta di saldatura, particelle adesive, nebbia di flusso e detriti di componenti possono entrare nel canale di flusso d'aria dell'ugello.

Un ugello bloccato può raccogliere con successo alcuni componenti, ma fallire intermittente durante la produzione ad alta velocità.

L'ugello selezionato deve corrispondere alle dimensioni, alla massa, alla forma, alla superficie di raccolta e alla struttura del pacchetto del componente.

Un ugello troppo piccolo potrebbe non fornire una forza di aspirazione sufficiente, e un ugello troppo grande potrebbe toccare componenti vicini, nastro portante, tasche di alimentazione o aree irregolari del pacco.

Le perdite d'aria possono verificarsi alla punta dell'ugello, al corpo dell'ugello, al supporto, all'albero, alla tenuta, al tubo, al filtro o alla valvola del vuoto.Le perdite riducono la forza di trattenimento effettiva e possono causare il movimento del componente durante l'accelerazione o la rotazione.

Se l'ugello scende troppo in basso, può colpire il componente o la tasca dell'alimentatore.

Un' altezza di raccolta non corretta può causare:

• Danni ai componenti.
• Contatto con il nastro di alimentazione.
• Deformazione della punta dell'ugello.
• Ripresa incompleta.
• inclinazione dei componenti.
• Alti tassi di rifiuto.

La macchina deve identificare correttamente l'ugello installato: la contaminazione, il danno o una versione incompatibile dell'ugello possono causare allarmi di riconoscimento o dati di configurazione non corretti.

Le macchine della stessa serie possono utilizzare teste di posizionamento, supporti, interfacce dell'albero e sistemi di riconoscimento diversi.

L'ugello 1001N fornisce un punto di contatto a vuoto focalizzato per componenti piccoli e leggeri.aiuta a mantenere una presa stabile e un controllo accurato dei componenti durante tutto il ciclo di posizionamento.

La specifica nominale della punta di 1,3 × 0,9 mm è progettata per fornire un'area di raccolta adeguata per piccoli componenti elettronici passivi e discreti.

Una zona di contatto adeguata aiuta a prevenire:

• Contatto eccessivo con le tasche dell'alimentatore.
• Sigillazione sotto vuoto insufficiente.
• Danni superficiali ai componenti.
• Rotazione instabile dei componenti.
• Interferenze con le strutture circostanti.

Il canale di flusso d'aria interno trasferisce l'aspirazione dalla testa di posizionamento alla superficie del componente.riconoscimento, e trasferimento.

Dopo il prelievo, il sistema di visione artificiale ispeziona la posizione e l'angolo del componente.

Durante il movimento ad alta velocità, il componente è esposto ad accelerazione, decelerazione e forze di rotazione.

L'ugello abbassa il componente sulla posizione del PCB programmato.

L'identificazione chiara degli ugelli consente agli operatori di organizzare le procedure di installazione, i programmi di manutenzione e gli inventari di ricambi.Una corretta gestione degli ugelli riduce il rischio di installare il modello sbagliato durante i cambi di produzione.

Le dimensioni elencate, la gamma di componenti e la capacità di peso sono valori di riferimento.,impostazioni di vuoto, altezza di raccolta, velocità di produzione e configurazione del software.

Il 1001N ha la più piccola geometria generale di raccolta in questo confronto.

Il 1002N fornisce una superficie di contatto più ampia per chip di medie dimensioni e componenti polarizzati selezionati.compresi i circuiti integrati e i componenti elettrolitici.

Il 1004N e il 1005N forniscono aree di contatto significativamente più grandi per imballaggi più pesanti o più grandi.

Sebbene il 1001 e il 1001N possano avere dimensioni simili, non devono essere considerati automaticamente intercambiabili.e la configurazione della macchina deve essere controllata prima dell'installazione.

L'ugello 1001N può essere utilizzato in linee SMT che producono smartphone, caricabatterie, apparecchiature audio, prodotti indossabili, dispositivi domestici intelligenti, controllori di visualizzazione e moduli elettronici compatti.

I componenti tipici sono:

• Resistenze a chip.
• Condensatori in ceramica.
• Piccoli diodi.
• Transistor in miniatura.
• Componenti di protezione.
• Componenti di elaborazione del segnale.

Le schede di controllo automobilistiche contengono spesso grandi quantità di piccoli componenti passivi.

• Moduli sensori.
• Pannelli di controllo dell'illuminazione.
• Elettronica del cruscotto.
• Unita' di comunicazione.
• Moduli di controllo.
• Pannelli di gestione dell'energia.

L'ugello può essere applicato nella produzione di:

• Controller programmabili.
• Controlli motori.
• Moduli di automazione.
• Strumenti di misura.
• Equipaggiamento di comunicazione industriale.
• Controller dell'alimentazione.

Le applicazioni di produzione idonee possono includere:

• Moduli di rete.
• Controllo del router.
• Elettronica della stazione base.
• Moduli di comunicazione radio.
• Schede di elaborazione dei segnali.
• Dispositivi di trasmissione dati.

b. "tecnologia" per l'elaborazione, la produzione e la distribuzione di materiale materiale o di materiale materiale, comprese le seguenti caratteristiche:

• Tabelle di guida a LED.
• Moduli di controllo illuminazione.
• Prodotti di illuminazione per schermi.
• Sistemi di illuminazione intelligenti.
• Schede di conversione dell'energia.

Quando la macchina e la configurazione dei componenti sono idonee, l'ugello può essere utilizzato per assemblaggi elettronici compatti presenti nei dispositivi di monitoraggio medico, nelle attrezzature di laboratorio, negli strumenti di prova,e moduli di controllo.

Il 1001N è adatto anche per:

• Manutenzione della macchina di posizionamento.
• Inventario di ricambi di emergenza.
• Progetti di sostituzione degli ugelli.
• Programmi di manutenzione preventiva.
• Ristrutturazione della linea di produzione.
• Servizio della testa della macchina.

L'operatore installa il 1001N nel supporto della testa di posizionamento corretto.

La macchina riconosce l'ugello installato in base al suo metodo di identificazione programmato.

La testa di posizionamento si muove sopra la tasca dell'alimentatore programmata.

L'ugello scende all'altezza di raccolta programmata, il movimento deve essere controllato per evitare un'eccessiva forza o il contatto con la sacca del nastro.

Il sistema di vuoto crea una pressione negativa attraverso l'ugello, quando la punta tocca la superficie del componente, l'aspirazione tiene il componente contro l'ugello.

La testa solleva il componente dal nastro adesivo, dal vassoio, dal tubo o dall'alimentatore, mantenendo una pressione di vuoto stabile durante il sollevamento.

La fotocamera della macchina controlla la posizione e la rotazione del componente e calcola i valori di correzione prima del posizionamento.

La testina di posizionamento muove il componente verso il PCB e mantiene l'aspirazione durante l'accelerazione, la decelerazione e la rotazione.

L'ugello abbassa il componente sulla posizione del PCB programmato.

La macchina rilascia il vuoto e può applicare una pressione positiva controllata. Il componente si separa dall'ugello e la testa inizia il ciclo successivo.

Utilizzare N610098969AA come riferimento principale di ordinazione.

Non fornire solo la famiglia generale di macchine, ma il modello completo e la versione aiutano a determinare la corretta configurazione della testa di posizionamento.

Confirmare il modello di testa installato, il supporto dell'ugello, l'interfaccia dell'albero e il sistema di riconoscimento.

Controllare la marcatura, il codice, la forma della punta, l'interfaccia di montaggio, la lunghezza e la condizione fisica dell'ugello attualmente installato.

Fornire le seguenti informazioni:

• Lunghezza dei componenti.
• Larghezza dei componenti.
• Altezza dei componenti.
• Peso dei componenti.
• Tipo di confezione.
• Forma superficiale.
• Tipo di alimentatore.
• Posizione di raccolta.

La punta dell'ugello deve toccare un'area stabile, pulita e abbastanza piatta, evitando di scegliere un punto di contatto con fori, superfici curve, lenti, terminali o strutture irregolari.

Indicare chiaramente se l'ordinanza richiede:

• Ricambi originali.
• Nuove parti compatibili di alta qualità.
• Parti usate controllate.
• Campioni da analizzare.

La condizione deve essere chiaramente indicata nel preventivo e nella conferma dell'ordine.

Per imballaggi insoliti, componenti trasparenti, superfici irregolari o applicazioni incerte, si raccomanda di effettuare prove di campionamento prima di acquistare i quantitativi di produzione.

1. Fermare la macchina di posizionamento secondo la procedura di manutenzione approvata.
2. Rimuovere l'ugello esistente con lo strumento corretto.
3. Ispezionare il supporto e l'albero per la polvere, i residui, l'usura o la flessione.
4. Pulire l'interfaccia di montaggio con un metodo senza peli e non abrasivo.
5. Confirmare il modello di ricambio e il numero della parte prima dell'installazione.
6. Installare l'ugello senza forzare, colpire o torcere l'assemblaggio.
7. Controllare che l'ugello si muova liberamente e ritorni correttamente.
8. eseguire il riconoscimento dell'ugello secondo la procedura della macchina.
9. Eseguire una prova di raccolta e collocazione a bassa velocità.
10. Monitorare i valori del vuoto, gli errori di raccolta, i risultati di riconoscimento e la qualità del posizionamento prima di tornare alla massima velocità di produzione.

Non utilizzare filo d'acciaio, trapano, aghi da cucire, carta abrasiva o strumenti affilati per pulire l'apertura dell'ugello, poiché tali metodi possono ingrandire il canale di flusso d'aria, danneggiare la superficie di contatto,o modificare la geometria dell'ugello.

Utilizzare attrezzature autorizzate per la pulizia degli ugelli, aria filtrata, liquidi per la pulizia adeguati e utensili non abrasivi.

L'ugello viene controllato per deformazioni visibili, crepe, graffi, contaminazione, ossidazione o montaggio incompleto.

La punta del pick-up viene ispezionata per l'usura, il blocco, le schegge, i bordi irregolari e i danni superficiali.

La sezione di montaggio è esaminata per garantire una corretta adattamento al supporto specificato e alla configurazione della testa di posizionamento.

Se del caso, si verifica la continuità del flusso d'aria per individuare blocchi o perdite anormali.

Il modello, il numero di parte e l'identificazione dell'ugello sono confrontati con le informazioni dell'ordine confermato.

Ogni ugello è protetto dalla polvere, dalle vibrazioni, dagli urti, dall'umidità e dal contatto diretto con la superficie durante il trasporto.

Il modello 1001N e il numero di parte N610098969AA aiutano i team di acquisto a identificare con precisione l'ugello richiesto.

Il design della punta compatta è adatto a una vasta gamma di componenti elettronici passivi e discreti leggeri.

La compatibilità può essere verificata utilizzando il modello della macchina, il tipo di testa di posizionamento, le fotografie degli ugelli esistenti e i dettagli dei componenti.

Gli acquirenti possono ordinare un pezzo per il test, una piccola quantità di manutenzione o un lotto di produzione più grande.

Il 1001N può essere fornito insieme ad altri ugelli, supporti, filtri, parti di alimentazione, cinture, sensori, motori e componenti della macchina SMT.

L'imballaggio protettivo e il supporto per la spedizione internazionale sono adatti per gli acquirenti in Europa, Nord America, Asia sudorientale e altri mercati.

Il numero di parte comunemente indicato è N610098969AA. Gli acquirenti dovrebbero confrontare questo numero con l'ugello installato, la configurazione della testa di posizionamento, la documentazione della macchina,e fotografie del prodotto prima di ordinare.

L'ugello è generalmente utilizzato per piccole resistenze, condensatori, diodi in miniatura, transistor e simili componenti leggeri.forma della superficie superiore, precisione dell'alimentazione e impostazioni della macchina.

La compatibilità dipende dal modello esatto della macchina, dalla testa di posizionamento, dal supporto, dall'interfaccia dell'albero, dal metodo di riconoscimento e dalla configurazione del software.Le informazioni complete sulla macchina devono essere fornite prima dell'acquisto.

L'ugello deve essere ispezionato quando i tentativi di ritiro aumentano, i componenti cadono durante il movimento, compaiono allarmi di vuoto, gli spostamenti di posizionamento diventano instabili, la punta è visibilmente usurata,o il canale di flusso d'aria interno è bloccato.

Fornire il modello, il numero della parte, il modello della macchina, il tipo di testa di posizionamento, la quantità richiesta, la condizione preferita, le dimensioni del componente, il paese di consegna e fotografie chiare dell'ugello esistente.

Per il prezzo corrente, la disponibilità di scorte, i tempi di produzione, i costi di spedizione, la conferma di compatibilità o il supporto per ordini misti, inviare le seguenti informazioni:

Modello di prodotto:1001N
Numero della parte:N610098969AA
Modello della macchina:
Tipo di testa di posizionamento:
Quantità richiesta:
Condizione richiesta del prodotto:
Confezione del componente e dimensioni:
Paese di consegna e codice postale:
Fotografie di ugelli esistenti:

Il nostro team di vendita esaminerà le vostre esigenze e fornirà un preventivo dettagliato, raccomandazione di compatibilità, metodo di imballaggio e proposta di consegna.

Il marchio, il modello di macchina e il numero di parte sono utilizzati solo per identificare la compatibilità e l'applicazione del prodotto.

Se non specificato chiaramente nel preventivo, non è implicita alcuna autorizzazione, affiliazione, sponsorizzazione o approvazione da parte del produttore dell'apparecchiatura originale.La compatibilità finale deve essere confermata prima di ordinare.
