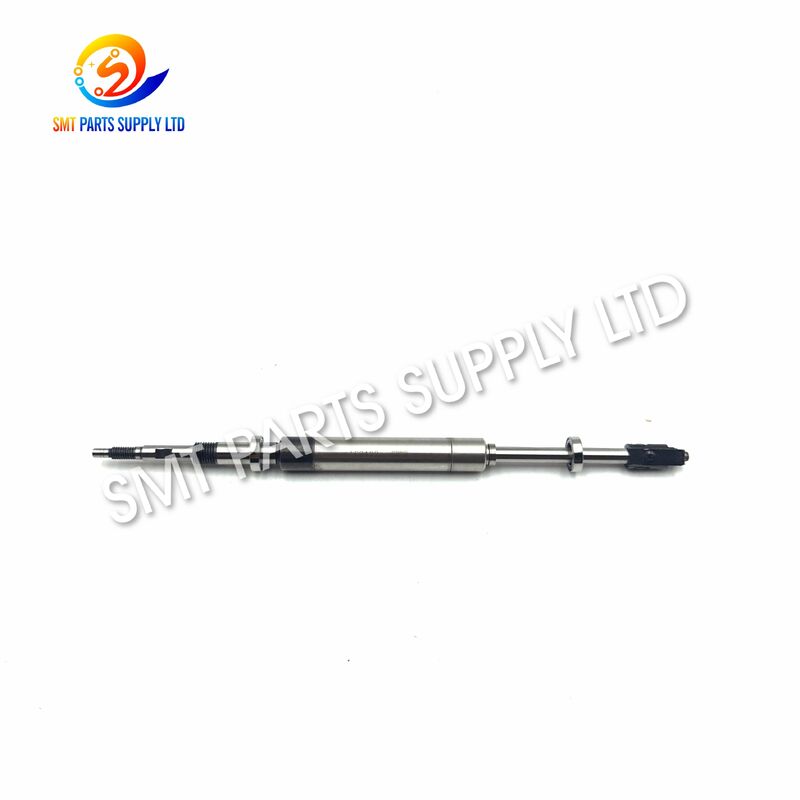

Albero per ugello di precisione YAMAHA KMG-M711S-A0 per montatore YSM10

YAMAHA KMG-M711S-A0 Albero Ugello di Precisione per Mounter YSM10

L'albero ugello KMG-M711S-A0 è un componente meccanico di precisione sviluppato per il sistema della testa di posizionamento della macchina pick and place YSM10. Installato all'interno del meccanismo dell'albero ugello, supporta il posizionamento dell'ugello, il movimento verticale, la stabilità rotazionale e il trasferimento del vuoto durante il prelievo e il posizionamento dei componenti ad alta velocità.

Un albero ugello usurato, contaminato, piegato o mal installato può causare prelievo instabile, disallineamento del componente, perdite di vuoto, movimento irregolare dell'ugello, aumento dei tassi di scarto e arresti imprevisti della macchina. La sostituzione dell'albero interessato con un componente correttamente abbinato aiuta a ripristinare un movimento più fluido della testa e prestazioni di posizionamento più coerenti.

Questo prodotto è adatto per fabbriche SMT, aziende di manutenzione macchine, rigeneratori di apparecchiature, distributori di ricambi e linee di produzione che richiedono manutenzione programmata o riparazioni urgenti della testa. Prima di ordinare, i clienti sono incoraggiati a fornire il modello della macchina, una foto dell'albero, la posizione di installazione, il numero di assemblaggio correlato e la quantità richiesta per un controllo accurato della compatibilità.

L'albero ugello non è semplicemente un'asta di supporto. Fa parte del sistema di movimento e vuoto che collega la testa di posizionamento all'ugello di prelievo. Durante ogni ciclo di produzione, l'albero si muove ripetutamente mentre la macchina preleva i componenti dai feeder, li trasporta e li posiziona sui circuiti stampati.

Per una produzione stabile, l'albero deve rimanere correttamente allineato e muoversi senza eccessiva resistenza. Deve anche supportare una connessione sicura tra l'ugello e il meccanismo della testa. Anche un piccolo difetto meccanico può influenzare la ripetibilità del prelievo, l'orientamento del componente, la stabilità del vuoto o l'accuratezza del posizionamento.

Poiché lo YSM10 opera con movimenti ripetuti ad alta velocità della testa, le condizioni dell'albero ugello dovrebbero essere incluse nelle procedure di manutenzione ordinaria e di risoluzione dei problemi.

Il movimento verticale e rotazionale continuo può gradualmente usurare le superfici di contatto dell'albero, del cuscinetto, del collare, del supporto o dei componenti correlati della testa.

Risultati comuni includono:

• Aumento del gioco dell'albero
• Posizionamento instabile dell'ugello
• Movimento verticale irregolare
• Vibrazioni eccessive
• Riduzione della coerenza del prelievo
• Correzioni ripetute dei componenti

Gli ambienti di produzione SMT possono contenere polvere, detriti di componenti, residui adesivi, contaminazione da grasso o particelle fini. Quando questi materiali entrano nel meccanismo dell'albero, possono limitare il movimento o accelerare l'usura.

Possibili sintomi includono:

• Ritorno lento dell'albero
• Movimento bloccato dell'ugello
• Altezza di prelievo incoerente
• Resistenza meccanica anomala
• Aumento della frequenza di manutenzione della testa

Pressione di installazione errata, strumenti inadatti, parti di fissaggio danneggiate o assemblaggio disallineato possono deformare l'albero o danneggiare i componenti correlati.

I problemi di installazione possono portare a:

• Condizione di albero piegato
• Movimento irregolare
• Danneggiamento del cuscinetto
• Perdita di vuoto
• Runout dell'ugello
• Allarmi imprevisti dopo la sostituzione

Una collisione dell'ugello con un feeder, un componente, un PCB, un vassoio o una struttura della macchina può trasmettere forza all'albero ugello. Anche quando l'albero non mostra danni esterni evidenti, il suo allineamento può essere compromesso.

Dopo una collisione, i tecnici dovrebbero ispezionare:

• Rettilineità dell'albero
• Condizioni del supporto ugello
• Movimento del cuscinetto
• Condizioni della molla
• Parti di tenuta del vuoto
• Allineamento dell'assemblaggio testa correlato

Diverse posizioni della testa o configurazioni della macchina possono utilizzare diverse versioni dell'albero. Un pezzo dall'aspetto simile potrebbe non fornire l'adattamento corretto, la posizione della scanalatura, la lunghezza, la struttura del vuoto o la relazione di assemblaggio.

Confermare sempre il numero parte completo e la posizione di installazione prima di ordinare.

Questi sintomi possono anche essere correlati a ugelli, cuscinetti, O-ring, valvole vuoto, filtri, molle, sensori, calibrazione, feeder o dati dei componenti. Si raccomanda un'ispezione completa della testa prima di sostituire le parti.

La sostituzione di un albero ugello usurato o danneggiato può aiutare a ripristinare le condizioni meccaniche della testa di posizionamento quando l'albero originale non funziona più correttamente.

L'albero ugello KMG-M711S-A0 offre i seguenti vantaggi di manutenzione:

L'albero supporta il supporto dell'ugello e aiuta a mantenere l'ugello di prelievo nella posizione di lavoro prevista durante i movimenti verticali e rotazionali.

Un albero correttamente adattato aiuta l'ugello a muoversi verso il basso verso il componente e a tornare fluidamente dopo il prelievo o il posizionamento.

L'assemblaggio dell'albero forma parte del percorso di prelievo vuoto. Un adattamento corretto aiuta la macchina a mantenere l'aspirazione tra il sistema della testa e l'ugello di prelievo.

La sostituzione di un albero usurato può aiutare a ridurre il gioco eccessivo che può influenzare il movimento dell'ugello, la stabilità del prelievo e il posizionamento del componente.

L'utilizzo del numero parte corretto riduce il rischio di installare un albero visivamente simile ma meccanicamente incompatibile.

Mantenere alberi ugello di ricambio nell'inventario di manutenzione consente ai tecnici di rispondere più rapidamente quando si verificano problemi di movimento della testa o di prelievo.

Importante: Dimensioni esatte, posizione scanalatura, grado materiale, tolleranza e configurazione assemblaggio devono essere confermati utilizzando il campione fisico, il manuale di manutenzione, le informazioni seriali della macchina o il disegno tecnico approvato.

Alcuni registri di manutenzione, elenchi fornitori o configurazioni macchina possono visualizzare riferimenti correlati come KLW-M711S-A0, KLW-M7107-A1 o altri numeri di assemblaggio dell'albero testa.

Questi numeri non devono essere automaticamente considerati intercambiabili.

Per evitare consegne errate, si prega di fornire foto chiare dell'albero esistente, etichetta imballaggio, modello macchina, posizione testa e qualsiasi numero di assemblaggio visibile.

Il KMG-M711S-A0 può essere utilizzato durante la manutenzione programmata delle apparecchiature di posizionamento YSM10. La sostituzione di parti meccaniche usurate prima di un guasto completo aiuta le fabbriche a ridurre interruzioni di produzione impreviste.

Quando una testa di posizionamento sviluppa movimento instabile dell'ugello, problemi di vuoto, resistenza meccanica o gioco anomalo, l'albero dovrebbe essere ispezionato insieme al cuscinetto, alla molla, al collare, al supporto ugello, alle parti di tenuta e ai componenti del vuoto.

I rigeneratori di apparecchiature possono utilizzare l'albero durante la ricostruzione di teste di posizionamento usate o il ripristino di macchine per la rivendita, l'uso interno o la ricollocazione della produzione.

Le fabbriche che operano su più linee SMT spesso mantengono componenti critici della testa nell'inventario locale. Un albero ugello è piccolo, ma il suo guasto può fermare un intero modulo di posizionamento.

Le linee di produzione che fabbricano elettronica automobilistica, elettronica di consumo, dispositivi di comunicazione, controlli industriali, prodotti LED, moduli di potenza ed elettrodomestici richiedono un prelievo e un posizionamento dei componenti coerenti.

I fornitori di manutenzione possono tenere in magazzino il KMG-M711S-A0 per assistenza sul campo, ispezione testa, riparazione e progetti di manutenzione preventiva.

L'ugello di prelievo viene installato o fissato tramite il supporto ugello e il meccanismo correlato all'albero. L'albero aiuta a mantenere la posizione operativa dell'ugello all'interno della testa di posizionamento.

Durante il prelievo del componente, la testa spinge l'albero ugello verso il basso verso il componente situato in un feeder, vassoio o altro sistema di alimentazione.

Il vuoto passa attraverso la testa e il sistema ugello. Quando l'ugello contatta il componente, l'aspirazione trattiene il componente contro la punta dell'ugello.

L'albero ritorna verso l'alto dopo il prelievo. Il movimento fluido è importante perché la resistenza o il ritorno ritardato possono influire sui tempi del ciclo e sulla stabilità del componente.

La macchina controlla il componente prelevato utilizzando il suo sistema di riconoscimento. Il movimento stabile dell'ugello e dell'albero supporta una presentazione coerente del componente durante il riconoscimento.

La testa regola l'orientamento del componente in base ai dati di posizionamento programmati. L'albero supporta la relazione meccanica tra il sistema di azionamento e l'ugello.

L'albero si muove nuovamente verso il basso e posiziona il componente nella posizione PCB programmata.

Il vuoto viene rilasciato, consentendo al componente di rimanere sulla pasta saldante o nella posizione desiderata sulla scheda. L'ugello quindi ritorna per il ciclo successivo.

Questo processo può ripetersi migliaia di volte durante la produzione. Il funzionamento fluido dell'albero è quindi essenziale per un prelievo e un posizionamento affidabili.

Verificare che il numero richiesto sia KMG-M711S-A0. Non fare affidamento solo sull'aspetto del prodotto perché diversi alberi ugello possono avere forme esterne simili.

Fornire il modello macchina completo, come YSM10, insieme al numero di serie della macchina quando disponibile.

Diverse configurazioni macchina o posizioni testa possono richiedere diverse versioni dell'albero. Fornire il modello testa, il numero di ugelli e la posizione di installazione.

Scattare foto chiare da diverse angolazioni, tra cui:

• Corpo completo dell'albero
• Area di connessione superiore
• Connessione ugello inferiore
• Scanalature e fori
• Etichetta imballaggio
• Posizione di installazione testa
• Etichetta assemblaggio correlato

Quando il numero parte non può essere identificato chiaramente, fornire i valori misurati per:

• Lunghezza totale
• Diametro albero principale
• Diametro estremità
• Larghezza scanalatura
• Posizione scanalatura
• Posizione foro
• Forma connessione

Specificare se il progetto richiede:

• Pezzo nuovo
• Pezzo in condizioni originali
• Pezzo usato testato
• Assemblaggio rigenerato
• Pezzo di ricambio compatibile

La disponibilità dipende dal preventivo e dallo stato delle scorte.

Specificare la quantità richiesta e il programma di consegna richiesto. Per riparazioni urgenti della macchina, includere lo stato di fermo macchina e il paese di destinazione.

Fornire informazioni complete consente un preventivo più rapido e riduce il rischio di ricevere un albero errato.

Il numero parte, il riferimento modello e la struttura visiva vengono controllati rispetto alle informazioni d'ordine.

La superficie operativa viene controllata per graffi visibili, corrosione, segni di impatto, deformazione, contaminazione e usura anomala.

L'albero viene controllato per piegature evidenti o deformazioni meccaniche che potrebbero influire sul movimento.

Scanalature, fori, estremità e aree di connessione vengono controllati per danni visibili o caratteristiche mancanti.

Ove applicabile, l'adattamento o il movimento viene controllato utilizzando un campione corrispondente, un assemblaggio o un dispositivo di ispezione.

L'albero viene pulito prima dell'imballaggio per ridurre polvere e contaminazione superficiale.

Ogni prodotto viene protetto per ridurre collisioni, umidità, polvere e danni superficiali durante il trasporto internazionale.

La spedizione combinata con altri ugelli SMT, feeder, cinghie, filtri, motori, sensori, valvole e ricambi macchina può essere organizzata secondo i dettagli dell'ordine.

L'albero ugello deve essere installato da un tecnico di manutenzione SMT qualificato.

Prima dell'installazione:

1. Arrestare la macchina e seguire la procedura di sicurezza richiesta.
2. Registrare la configurazione attuale della testa.
3. Rimuovere l'albero esistente utilizzando strumenti adeguati.
4. Ispezionare il cuscinetto, il collare, la molla, il supporto ugello, l'O-ring, la guarnizione e il percorso del vuoto.
5. Pulire l'area di installazione.
6. Confrontare i vecchi e i nuovi alberi.
7. Installare senza forza eccessiva.
8. Confermare il movimento libero prima dell'operatività della macchina.
9. Eseguire controlli vuoto e ugello.
10. Eseguire test a bassa velocità prima di tornare alla produzione completa.

Non forzare l'albero nell'assemblaggio. Pressione eccessiva può danneggiare l'albero, il cuscinetto, il supporto o le parti correlate della testa.

Se il movimento anomalo persiste dopo la sostituzione, ispezionare cuscinetti, molle, guarnizioni, valvole, filtri, sensori, tubi vuoto correlati e calibrazione della testa.

• Controllare il movimento dell'ugello.
• Rimuovere polvere visibile.
• Monitorare errori di prelievo.
• Ispezionare rumori anomali della testa.
• Confermare installazione ugello.

• Controllare movimento albero e azione di ritorno.
• Ispezionare condizioni supporto ugello.
• Revisionare prestazioni vuoto.
• Pulire secondo procedura manutenzione macchina.
• Verificare contaminazione superficiale.

• Ispezionare usura albero.
• Controllare gioco cuscinetto.
• Ispezionare condizioni molla e collare.
• Sostituire parti di tenuta danneggiate.
• Confermare calibrazione testa.
• Revisionare registri errori prelievo e posizionamento.

• Arrestare produzione per ispezione.
• Controllare rettilineità albero.
• Ispezionare ugello e supporto.
• Revisionare allineamento testa.
• Eseguire test vuoto.
• Eseguire posizionamento di prova controllato.

Il controllo compatibilità basato su dettagli macchina e foto prodotto aiuta a prevenire errori d'ordine evitabili.

Mantenere l'albero ugello corretto in magazzino consente ai team di manutenzione di rispondere più rapidamente ai problemi della testa di posizionamento.

I prodotti possono essere preparati per la spedizione all'estero con imballaggio protettivo e identificazione chiara.

Quantità per riparazioni individuali e ordini di inventario manutenzione possono essere quotati secondo le scorte attuali.

I clienti possono combinare questo albero con altre parti di manutenzione macchina per semplificare l'approvvigionamento e la spedizione.

Foto macchina, foto pezzo vecchio, etichette assemblaggio e dimensioni possono essere revisionate prima della conferma d'ordine.

Sì, il KMG-M711S-A0 è identificato come un albero ugello utilizzato per la manutenzione della testa di posizionamento YSM10. Poiché le configurazioni della testa e i riferimenti di assemblaggio correlati possono variare, si prega di fornire la foto dell'albero esistente, il modello macchina, la posizione testa e l'etichetta prima di ordinare.

I numeri possono apparire come riferimenti correlati in alcuni registri di manutenzione o fornitori, ma non devono essere considerati completamente intercambiabili senza conferma. Si prega di fornire sia la foto del pezzo esistente che il numero di assemblaggio correlato per un controllo accurato.

I segni comuni includono movimento bloccato dell'ugello, prelievo instabile, caduta componenti, gioco eccessivo, rumore anomalo della testa, runout dell'ugello, ritorno lento dell'albero, allarmi vuoto ripetuti o posizionamento incoerente. Dovrebbero essere ispezionati anche cuscinetti, molle, guarnizioni, valvole e supporti correlati.

Si prega di fornire il numero parte KMG-M711S-A0, il modello macchina, la quantità richiesta, il paese di consegna, la condizione preferita e foto chiare dell'albero esistente. Sono utili anche il numero di serie della macchina e il numero di assemblaggio della testa.

Sì. L'albero ugello può solitamente essere combinato con ugelli, feeder, cinghie, filtri, cuscinetti, sensori, motori, valvole e altre parti di manutenzione. Si prega di inviare un elenco completo di richieste per un controllo, preventivo e imballaggio consolidati.

Alla ricerca di un albero ugello KMG-M711S-A0 affidabile per il tuo progetto di manutenzione YSM10?

Inviaci le seguenti informazioni:

• Numero parte
• Modello macchina
• Foto prodotto esistente
• Posizione testa
• Numero assemblaggio correlato
• Quantità richiesta
• Condizione preferita
• Paese di consegna
• Data di consegna prevista

Il nostro team verificherà la compatibilità, lo stato delle scorte, i requisiti di imballaggio e le opzioni di spedizione prima del preventivo.

Contattaci oggi stesso per un preventivo dettagliato, conferma tecnica, supporto acquisti all'ingrosso o requisiti urgenti di manutenzione macchine SMT.

Dichiarazione marchio: I nomi dei marchi e i modelli delle macchine sono utilizzati solo per descrivere la compatibilità e l'applicazione del prodotto. Tutti i marchi appartengono ai rispettivi proprietari.
