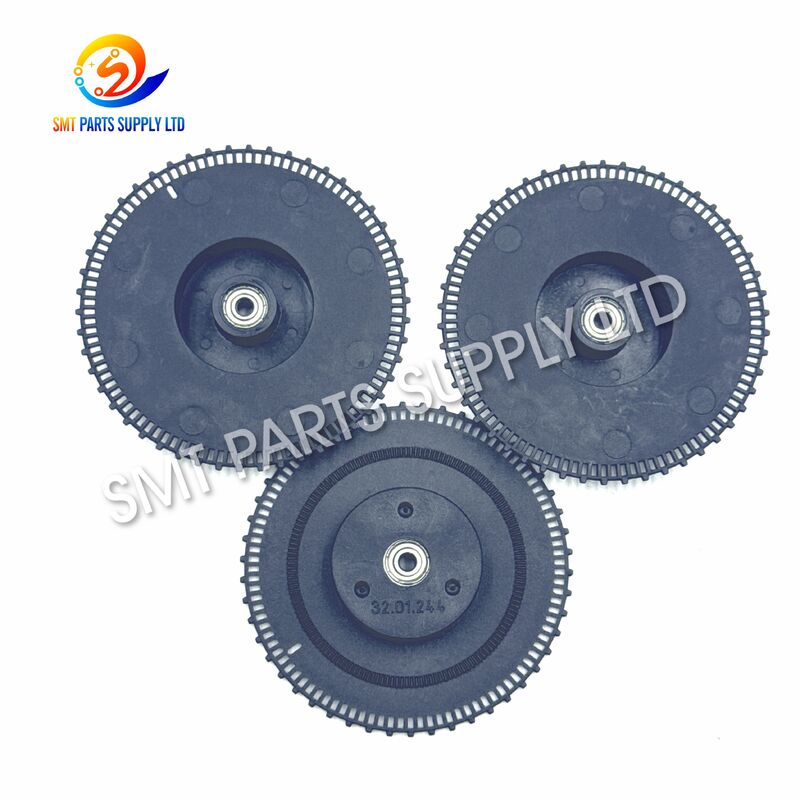

4022 516 12300/402251612300 Ruota a motore per alimentatori Assembleon ITF2

La ruota dentata 4022 516 12300, indicata anche come 402251612300, è un componente meccanico per alimentatori progettato per il meccanismo di avanzamento del nastro dei feeder SMT compatibili Assembleon ITF2. Durante il funzionamento del feeder, i denti della ruota si innestano nei fori di trascinamento equispaziati lungo il nastro di supporto (carrier tape) e convertono il movimento di azionamento del feeder in un'indicizzazione controllata del nastro. Questo movimento controllato consente a ciascuna tasca porta-componenti di avanzare verso la posizione di prelievo programmata.

Poiché la ruota dentata opera continuamente durante la produzione SMT, l'usura dei denti, la contaminazione, la deformazione o il disallineamento meccanico possono compromettere nel tempo l'avanzamento del nastro. La sostituzione di una ruota dentata di cui sia stata verificata l'usura aiuta a ripristinare un movimento più fluido del nastro senza dover sostituire l'intero feeder.

Questo componente è ideale per fabbriche SMT, officine di riparazione feeder, reparti di manutenzione, ricondizionatori di apparecchiature e distributori di ricambi che effettuano la manutenzione dei sistemi di feeder ITF2. Per un ordine accurato, i clienti devono fornire il codice 4022 516 12300 / 402251612300, la larghezza del feeder, la quantità e le informazioni di identificazione del feeder.

La ruota dentata è un componente meccanico attivo, non un semplice accessorio passivo del feeder. I suoi denti entrano ripetutamente nei fori di trascinamento del nastro carrier a ogni avanzamento eseguito dal feeder.

La produzione prolungata nel tempo può quindi provocare una graduale usura.

Le cause più comuni includono:

Un feeder che richiede un'ispezione può presentare:

• Avanzamento irregolare del nastro di supporto
• Slittamento del nastro durante l'indicizzazione
• Fori di perforazione del nastro danneggiati
• Ripetute variazioni della posizione di alimentazione
• Presentazione instabile dei componenti
• Resistenza anomala durante il movimento del nastro
• Errori intermittenti del feeder
• Danni visibili ai denti della ruota dentata
• Usura eccessiva intorno al meccanismo di indicizzazione

Questi sintomi non indicano automaticamente che la ruota dentata sia difettosa. È opportuno controllare l'intero meccanismo del feeder, poiché motori, alberi, sensori, guide, controller e condizioni di caricamento del nastro possono generare problemi analoghi.

Quando l'ispezione conferma che la ruota dentata presenta superfici di indicizzazione usurate o danneggiate, la sostituzione con il componente corretto 4022 516 12300 / 402251612300 consente di ripristinare l'interfaccia meccanica tra l'azionamento del feeder e il nastro di supporto.

La sequenza di manutenzione consigliata è:

Verificare che il nastro sia instradato correttamente e che i fori di trascinamento non siano danneggiati.

Verificare la presenza di:

• Denti arrotondati
• Denti rotti
• Usura irregolare dei denti
• Contaminazione
• Deformazione meccanica
• Gioco o movimento eccessivo
• Allineamento non corretto

La ruota dentata opera come parte integrante di un sistema. Ispezionare i relativi componenti:

• Albero principale
• Motore del feeder
• Sensore della ruota dentata
• Guida del nastro
• Coperchio del nastro
• Meccanismo di azionamento
• Controller
• Punti di fissaggio meccanici

Installare il ricambio corretto attenendosi alle opportune procedure di manutenzione del feeder.

Eseguire diversi cicli di indicizzazione prima di rimettere il feeder in produzione.

Accertarsi che le tasche del nastro carrier avanzino in modo costante e che i componenti raggiungano la corretta posizione di prelievo.

Questo approccio mirato alla manutenzione evita la sostituzione non necessaria dell'intero feeder quando il problema riguarda solo il meccanismo di indicizzazione.

I feeder ITF2 sono disponibili in diverse configurazioni di larghezza del nastro. Identificare la versione corretta del feeder è fondamentale per confermare i requisiti dei ricambi.

Nota sulla compatibilità: La tabella identifica i modelli della famiglia di feeder ITF2. L'effettiva applicabilità del codice parte 4022 516 12300 deve essere verificata in base alla configurazione del feeder e al componente esistente prima di effettuare l'ordine.

Durante la diagnosi di un problema di indicizzazione, può essere necessario ispezionare diverse parti correlate del feeder.

Questa tabella è particolarmente utile per le officine di riparazione di feeder, poiché un guasto di indicizzazione può coinvolgere più di un componente meccanico o elettrico.

La ruota dentata è idonea per la manutenzione dei feeder per nastro ITF2 compatibili impiegati nelle linee di assemblaggio PCB automatizzate.

Un meccanismo di avanzamento del nastro correttamente funzionante aiuta a garantire:

• Movimento regolare e prevedibile del nastro di supporto
• Presentazione costante dei componenti
• Cicli di alimentazione stabili
• Preparazione affidabile per il prelievo

Le aziende specializzate nella riparazione di feeder possono utilizzare questo componente durante la revisione di alimentatori con usura accertata della ruota dentata.

Invece di sostituire l'intero gruppo feeder, la riparazione del solo meccanismo usurato consente di ridurre i costi di manutenzione.

Gli stabilimenti con un elevato numero di feeder tengono spesso a magazzino i ricambi meccanici ad alta usura.

La ruota dentata può essere immagazzinata insieme a:

• Guide del nastro
• Motori
• Sensori
• Alberi
• Controller
• Coperchi
• Componenti di azionamento

Ciò consente ai team di manutenzione di intervenire rapidamente non appena viene rilevata l'usura di un feeder.

I feeder usati richiedono frequentemente un'ispezione accurata prima di essere rimessi in produzione.

Il meccanismo della ruota dentata deve essere controllato per verificare usura, contaminazione, denti danneggiati e stabilità di rotazione.

Se necessario, la sostituzione dei componenti usurati della ruota dentata può far parte del processo di ricondizionamento.

Il componente è impiegato nella manutenzione dei feeder nei seguenti settori:

La bobina dei componenti viene caricata nel feeder e il nastro di supporto viene instradato lungo il percorso previsto.

I denti della ruota dentata si allineano con i fori di trascinamento del nastro carrier.

La ruota dentata stabilisce un innesto meccanico positivo con il nastro.

Questo aspetto è fondamentale perché il feeder deve far avanzare il nastro di una distanza precisa e controllata, senza affidarsi solo all'attrito.

Quando il feeder riceve il comando di avanzamento, il meccanismo di azionamento fa ruotare il sistema della ruota dentata.

La rotazione della ruota dentata trascina o fa avanzare il nastro lungo il percorso all'interno del feeder.

La tasca del componente si sposta quindi verso la zona di prelievo.

Al termine dell'indicizzazione, il componente elettronico successivo è posizionato per il prelievo da parte della macchina di piazzamento (pick and place).

Il processo si ripete continuamente durante la produzione:

Comando di azionamento → Rotazione ruota → Indicizzazione nastro → Presentazione componente → Prelievo

Poiché durante la produzione avvengono migliaia di cicli di indicizzazione, la costanza meccanica è fondamentale.

La ruota dentata non posiziona direttamente i componenti elettronici. La sua funzione principale è controllare l'avanzamento del nastro di supporto all'interno del feeder, garantendo indirettamente una presentazione ripetibile e precisa del componente nella posizione di prelievo.

Controllare il formato:

4022 516 12300

oppure il formato compatto:

402251612300

Entrambi i formati identificano lo stesso prodotto.

Accertarsi che l'unità appartenga alla famiglia di feeder ITF2.

I componenti di altre generazioni di feeder possono sembrare simili ma non devono essere considerati intercambiabili.

Indicare se il feeder è da:

• 8 mm
• 12 mm
• 16 mm
• 24 mm
• 32 mm
• 44 mm
• 56 mm

Questo aiuta i fornitori a verificare l'esatta configurazione del feeder.

Si consiglia di allegare una foto chiara dell'etichetta identificativa del feeder.

Essa consente di verificare:

• Serie del feeder
• Larghezza del feeder
• Codice di riferimento
• Revisione
• Configurazione

Per la massima accuratezza dell'ordine, fornire foto di:

• Lato anteriore
• Lato posteriore
• Profilo dei denti
• Zona di montaggio dell'albero
• Posizione installata

Non sostituire la ruota dentata unicamente per la presenza di un errore generico di indicizzazione.

Controllare prima l'intero sistema di avanzamento del nastro.

I riferimenti chiari 4022 516 12300 e 402251612300 rendono semplici e immediati l'acquisto e la gestione a magazzino.

Ideale per ripristinare il meccanismo di indicizzazione senza dover sostituire un intero feeder ITF2.

Utile per officine di riparazione, team di manutenzione della produzione SMT e scorte di ricambi.

Il corretto innesto della ruota dentata contribuisce a mantenere un avanzamento controllato del nastro di supporto verso la posizione di prelievo.

I clienti possono inviare codice parte, larghezza del feeder, quantità e fotografie per verificare la compatibilità prima della spedizione.

Le procedure di controllo standard possono includere:

1. Ispezione visiva del prodotto
2. Verifica delle condizioni dei denti della ruota
3. Verifica del codice parte
4. Controllo dimensionale ove applicabile
5. Conferma della quantità
6. Controllo dell'imballaggio protettivo

Per i clienti che devono sostituire una ruota dentata esistente, si consiglia di inviare le foto del componente smontato prima della conferma dell'ordine.

La ruota dentata si innesta nei fori di trascinamento del nastro di supporto e trasmette il movimento del motore del feeder per un avanzamento controllato del nastro. Ciò consente alla tasca successiva del componente di posizionarsi correttamente per il prelievo della macchina pick and place.

Sì. 402251612300 è il formato numerico compatto, mentre 4022 516 12300 è il formato con spaziature comunemente utilizzato nella documentazione dei ricambi per feeder.

No. Questa inserzione si riferisce esclusivamente alla ruota dentata di ricambio. Un feeder completo include motori, sensori, controller, guide per il nastro, coperchi e altri gruppi meccanici.

Fornire il codice parte, la larghezza del feeder ITF2, l'etichetta identificativa del feeder, la quantità richiesta e, preferibilmente, foto della ruota dentata esistente. Questi dettagli consentono una verifica accurata della configurazione.

La sostituzione è consigliata quando l'ispezione evidenzia denti danneggiati o eccessivamente usurati, rotazione anomala, innesto imperfetto con il nastro o instabilità nell'indicizzazione direttamente attribuibile al meccanismo della ruota dentata.

Cerchi ruote dentate per feeder ITF2 4022 516 12300 / 402251612300 o altri ricambi per la manutenzione dei feeder?

Fornisci i seguenti dati:

• Codice parte
• Modello di feeder
• Larghezza del feeder
• Quantità richiesta
• Foto del componente attuale
• Foto dell'etichetta del feeder
• Destinazione di consegna
• Altri ricambi necessari

Siamo a disposizione per l'identificazione delle parti, la verifica della compatibilità, la conferma delle scorte a magazzino, preventivi cumulativi di ricambi per feeder e la gestione delle spedizioni internazionali.

Invia i dati del tuo feeder e la quantità richiesta per ricevere un preventivo dettagliato.
