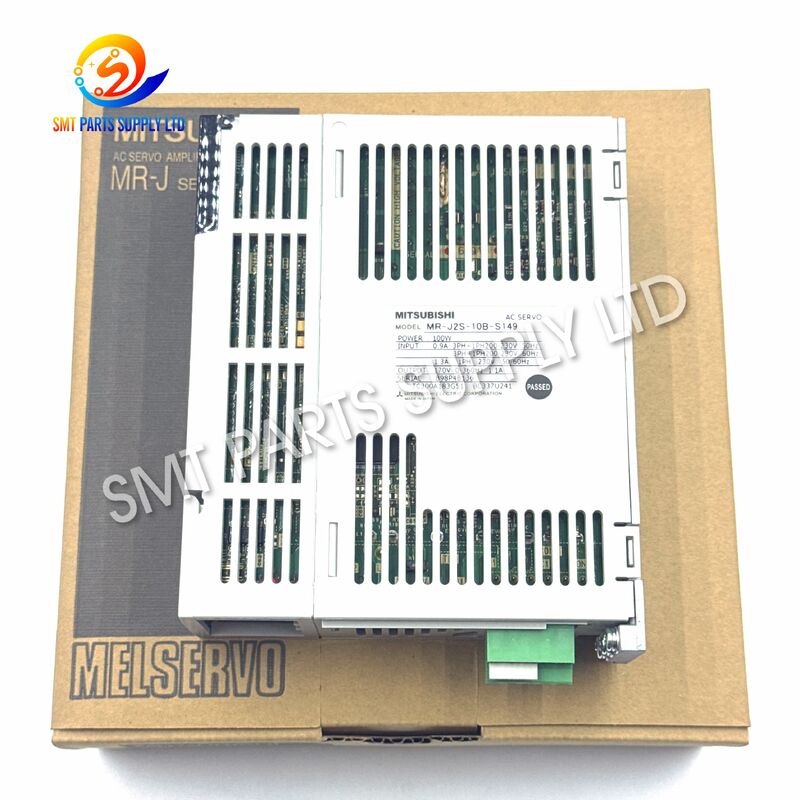

Servoamplificatore Mitsubishi MR-J2S-10B-S149 100W per montatore Hitachi GXH

Servoamplificatore Mitsubishi MR-J2S-10B-S149 100W per montatore Hitachi GXH

ILServoamplificatore Mitsubishi MR-J2S-10B-S149è un servoazionamento CA specializzato utilizzato inMac pick-and-place Hitachi GXH

hines e applicazioni per il montaggio di vassoi. Appartiene alla serie MELSERVO-J2-Super MR-J2S-B di Mitsubishi ed è progettato per controllare il movimento del servomotore con posizionamento accurato e risposta ripetibile.

La piattaforma standard MR-J2S-10B è aServoamplificatore di classe 100 W, mentre il completoMR-J2S-10B-S149il numero identifica la versione specifica richiesta per l'apparecchiatura. La serie MR-J2S-B comunica con il controller del servosistema della macchina tramiteComunicazione su bus seriale SSCNET, trasmettendo informazioni di posizionamento e controllo del movimento tra il controller e l'amplificatore.

Per la manutenzione delle apparecchiature Hitachi GXH, è particolarmente importante abbinare il numero di modello completo. Il suffisso S149 deve essere mantenuto quando si acquista un ricambio anziché selezionarlo solo in base al numero base MR-J2S-10B.

Causa

I servoamplificatori funzionano continuamente durante la produzione SMT e sono responsabili del controllo dei movimenti della macchina ad alta frequenza. Lunghe ore di funzionamento, invecchiamento elettrico, carichi anomali del motore, alimentazione instabile, problemi ai cavi o deterioramento dell'elettronica interna possono eventualmente causare guasti relativi al servo.

I sintomi comuni che potrebbero richiedere un'ispezione o una sostituzione includono:

Un allarme servo non significa automaticamente che l'amplificatore stesso sia guasto. Prima di sostituire l'unità è necessario controllare anche le condizioni del motore, il cavo dell'encoder, il cavo SSCNET, il carico meccanico, l'alimentazione e i parametri della macchina.

Soluzione

Quando il servoamplificatore Hitachi GXH originale viene confermato difettoso, utilizzare lo stessoMR-J2S-10B-S149Il modello fornisce un approccio pratico di sostituzione senza riprogettare il sistema di controllo del movimento originale della macchina.

Per le linee di produzione SMT più vecchie, immagazzinare servoamplificatori critici può essere particolarmente utile perché i tempi di fermo macchina causati da un azionamento fuori produzione o di difficile reperibilità possono essere significativamente più lunghi della procedura di sostituzione fisica.

Specifiche

Il manuale MR-J2S-B di Mitsubishi identifica la serie come compatibile con SSCNET. Per i modelli da MR-J2S-10B a MR-J2S-70B, Mitsubishi specifica configurazioni trifase 200-230 V CA o monofase supportate da 230 V CA a seconda dell'installazione. Seguire sempre il cablaggio originale della macchina e la targhetta dell'amplificatore anziché modificare la disposizione di alimentazione esistente.

Identificazione del modello

L'applicazione Hitachi GXH per MR-J2S-10B-S149 si trova anche negli attuali elenchi di pezzi di ricambio SMT che lo descrivono specificamente come un servoamplificatore per il montatore di vassoi GXH.

Applicazione

ILMR-J2S-10B-S149è adatto principalmente per la sostituzione e la manutenzione di meccanismi servocomandati nelMacchina pick-and-place Hitachi GXH SMT.

Le applicazioni tipiche includono:

Il servocontrollo preciso è fondamentale nelle apparecchiature SMT poiché gli errori di movimento possono influire sulla movimentazione dei componenti, sulla precisione di posizionamento, sulla stabilità del ciclo e sulla disponibilità complessiva dell'apparecchiatura.

Come funziona

L'MR-J2S-10B-S149 funziona tra il controller della macchina e il servomotore.

1. Comando di movimento

Il controllore della macchina Hitachi genera le informazioni di movimento richieste in base al programma di produzione.

2. Comunicazione SSCNET

La serie MR-J2S-B riceve informazioni di controllo tramite il bus seriale SSCNET. Mitsubishi descrive questa architettura come se permettesse al servoamplificatore di ottenere dati di posizione dal controller del servosistema.

3. Servoamplificazione

L'amplificatore converte il comando di controllo nell'uscita elettrica necessaria per azionare il servomotore.

4. Movimento motorio

L'alimentazione viene fornita attraverso i terminali del motore U, V e W, producendo un movimento controllato del servoasse.

5. Controllo del feedback

Il feedback del motore consente al sistema di monitorare il movimento effettivo e mantenere il posizionamento controllato.

6. Monitoraggio della protezione

Il servosistema monitora le condizioni operative anomale e può interrompere il funzionamento quando vengono rilevati guasti per proteggere l'apparecchiatura.

Questo processo a circuito chiuso consente alla macchina SMT di eseguire movimenti ripetitivi con la risposta e la stabilità di posizionamento richieste nell'assemblaggio automatizzato di PCB.

Come scegliere

La scelta del servoamplificatore corretto richiede molto più che abbinare solo il marchio Mitsubishi o la serie MR-J2S.

Nota importante sulla selezione

Farenonsostituire automaticamenteMR-J2S-10B-S149con una normaMR-J2S-10Bsemplicemente perché i numeri di base sono simili.

ILIl suffisso S149 identifica una versione speciale, quindi il numero completo dovrebbe essere abbinato quando possibile. I parametri della macchina, la configurazione OEM, il firmware o i requisiti specifici dell'applicazione potrebbero differire.

Per la massima precisione di conferma, fornire:

Foto etichetta MR-J2S-10B-S149 + modello macchina Hitachi GXH + modello servomotore + codice allarme.

Domande frequenti

Q1: Per quale macchina viene utilizzato MR-J2S-10B-S149?

MR-J2S-10B-S149 viene utilizzato come servoamplificatore Mitsubishi inAttrezzatura pick-and-place e montavassoi Hitachi GXH SMT, supportando il movimento del servoasse e il controllo del posizionamento.

Q2: Qual è la classe di potenza di MR-J2S-10B-S149?

Il suo amplificatore base, MR-J2S-10B, appartiene a MitsubishiClasse servoamplificatore da 100 W. Il suffisso S149 identifica la versione speciale utilizzata per la specifica applicazione dell'apparecchiatura.

Q3: MR-J2S-10B può sostituire direttamente MR-J2S-10B-S149?

Non si dovrebbe presumere uno scambio diretto. Sebbene entrambi condividano il modello base MR-J2S-10B, il suffisso S149 può rappresentare una configurazione specifica dell'OEM. Si consiglia di abbinare il modello originale completo.

Q4: Si tratta di un servoamplificatore SSCNET?

SÌ. ILLa serie MR-J2S-B è compatibile con SSCNETe comunica con un controller del servosistema attraverso la rete servo seriale di Mitsubishi.

Q5: Quali informazioni devo inviare per un preventivo?

Si prega di fornire ilModello MR-J2S-10B-S149, quantità richiesta, condizioni del prodotto, informazioni sulla macchina Hitachi GXH e preferibilmente una foto chiara dell'etichetta dell'amplificatore originale. Ciò consente una conferma e un preventivo di compatibilità più rapidi.

Contattaci

Alla ricerca di unServoamplificatore Mitsubishi MR-J2S-10B-S149 per Hitachi GXH?

Inviaci il tuonumero di parte, quantità, foto dell'etichetta originale e modello della macchina. Possiamo aiutarti a confermare la versione corretta, verificare la disponibilità e fornire un preventivo competitivo per la tua manutenzione SMT o la tua richiesta di pezzi di ricambio.
