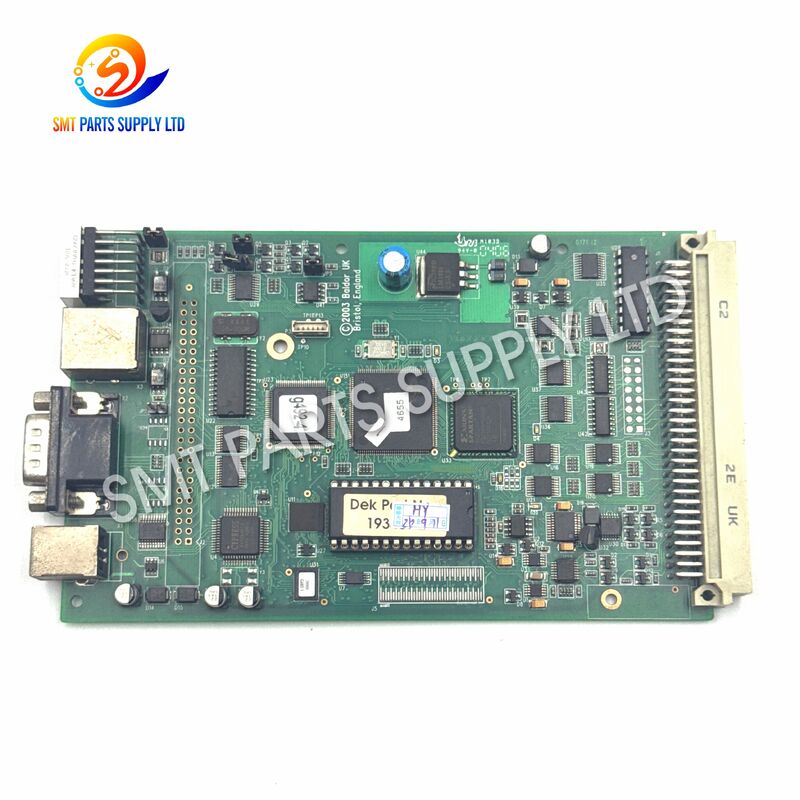

Baldor EB0462A01 REV G 193409 Controller NextMove ES per stampante DEK

Baldor EB0462A01 REV G 193409 Controller NextMove ES per stampante DEK

Baldor EB0462A01 REV G, codice prodotto DEK 193409, è una scheda controller di movimento multiasse NextMove ES progettata per sistemi di controllo di stampanti stencil DEK compatibili. Il controller fornisce una gestione coordinata del movimento per servoassi e assi passo-passo, consentendo al sistema di controllo della stampante di eseguire posizionamenti accurati, movimenti sincronizzati e sequenze di macchine automatizzate.

L'architettura sottostante NextMove ES NES002-501 supporta sei assi di movimento, inclusi due servoassi e quattro assi passo-passo. Fornisce inoltre funzionalità di comunicazione USB e seriale per la configurazione, la diagnostica e la comunicazione con l'ambiente di controllo della macchina.

Nelle apparecchiature DEK, il codice articolo 193409 è identificato come PCB del controller NextMove ES. È particolarmente rilevante durante la riparazione o il ripristino di apparecchiature di stampa DEK che utilizzano questa architettura del controller.

Per le applicazioni di sostituzione, i clienti devono confermare il codice prodotto DEK, l'identificazione della scheda Baldor, la revisione dell'hardware, i connettori e la configurazione del sistema esistente prima dell'installazione.

Causa

Una stampante stencil DEK dipende dal controllo coordinato del movimento per posizionare accuratamente i gruppi meccanici durante il processo di stampa. Quando il controller di movimento sviluppa un guasto, possono verificarsi diversi problemi della macchina.

Le schede controller elettroniche funzionano continuamente all'interno di apparecchiature industriali e possono essere soggette a stress a lungo termine derivanti dalla temperatura operativa, dalle vibrazioni, dai disturbi elettrici, dall'ossidazione dei connettori o dall'invecchiamento dei componenti.

Prima di sostituire il controller, i tecnici devono anche ispezionare l'alimentazione della macchina, la scheda di interfaccia, i cavi, i connettori, i servoazionamenti, gli azionamenti passo-passo, i motori, gli encoder, i sensori e la configurazione del software.

Soluzione

La sostituzione di un controller DEK 193409 difettoso con la scheda NextMove ES corrispondente può aiutare a ripristinare l'architettura di controllo del movimento originale della stampante.

La piattaforma Baldor NextMove ES è progettata per coordinare più assi di movimento da un unico controller. Elabora i comandi della macchina, genera segnali di movimento servo o passo-passo, riceve informazioni di feedback e comunica con altre parti del sistema di controllo della macchina.

Per una sostituzione affidabile, verificare le seguenti informazioni prima di ordinare:

Una scheda controller non dovrebbe essere selezionata solo in base all'aspetto fisico. Le macchine che utilizzano layout PCB simili possono avere firmware, revisioni, interfacce o requisiti di configurazione diversi.

Fornire fotografie chiare dell'etichetta della scheda originale e delle informazioni sulla macchina può migliorare significativamente la precisione della sostituzione.

Specifiche

Fare riferimento alle informazioni elettriche di NextMove ES

Per la piattaforma NES002-501, l'architettura del controller utilizza i seguenti requisiti di alimentazione di riferimento:

Questi valori descrivono la piattaforma del controller NextMove ES e non devono essere trattati come istruzioni per bypassare il cablaggio della macchina DEK o l'architettura di alimentazione originale.

Installare sempre la scheda utilizzando l'impianto elettrico e la disposizione dei connettori originali DEK.

Architettura del controllore

Il controller NextMove ES fornisce un coordinamento centralizzato tra diverse funzioni di movimento della macchina.

La scheda svolge quindi un ruolo fondamentalmente diverso da quello di semplice alimentatore, scheda relè o driver di motore isolato.

Applicazione

Il controller NextMove ES Baldor EB0462A01 REV G 193409 viene utilizzato all'interno di apparecchiature di stampa stencil DEK compatibili che richiedono questa architettura del controller.

Le applicazioni tipiche includono:

La documentazione di ricambio della serie DEK Horizon include il codice articolo 193409 come PCB del controller NextMove ES. Tuttavia, la configurazione della macchina può variare in base al modello, all'anno di produzione, alla versione hardware e alle precedenti modifiche alle apparecchiature.

Per questo motivo, la compatibilità deve essere confermata utilizzando il codice prodotto originale della macchina anziché solo il nome della famiglia della stampante.

Come funziona

La scheda NextMove ES funziona come controller di movimento centrale.

Quando la stampante DEK esegue un'operazione meccanica, il sistema di controllo della macchina invia istruzioni al controller di movimento. Il controller elabora le informazioni richieste su posizione, velocità, direzione e sequenza e genera comandi appropriati per il sistema di movimento collegato.

Una sequenza operativa semplificata è:

1. Comando della macchina

Il sistema di controllo della stampante richiede un movimento specifico.

2. Calcolo del movimento

Il controllo calcola il comando dell'asse richiesto in base al programma macchina.

3. Uscita dell'asse

I segnali di movimento vengono trasmessi al sistema di controllo servo o passo-passo appropriato.

4. Movimento meccanico

Il motore associato e il gruppo meccanico si muovono secondo il comando richiesto.

5. Feedback e stato

Le informazioni su posizione, sensore, codificatore e stato della macchina vengono restituite al controller, ove applicabile.

6. Coordinamento della sequenza

Il controller coordina i movimenti successivi con l'intero processo di stampa.

Questa architettura multiasse consente a diverse funzioni meccaniche di operare all'interno della sequenza macchina programmata.

Perché è importante la revisione corretta

I quadri di controllo industriali possono rimanere in servizio per molti anni e quadri dall'aspetto simile non sono sempre identici dal punto di vista elettrico o funzionale.

Pertanto è necessario controllare attentamente i seguenti identificatori:

EB0462A01
Identifica il gruppo scheda Baldor o il riferimento hardware associato al prodotto.

REVG
Identifica la revisione hardware mostrata sulla scheda applicabile.

193409
Identifica il riferimento della parte di ricambio DEK per il controller NextMove ES.

SuccessivoMove ES
Identifica la famiglia di prodotti del controller di movimento Baldor.

NES002-501
Identifica la configurazione del controller NextMove ES di riferimento associata alla comunicazione USB e RS232.

La corrispondenza di questi riferimenti riduce il rischio di ordinare un controller errato.

Considerazioni sulla sostituzione

La sostituzione della scheda controller deve essere eseguita con attenzione perché il PCB fa parte del sistema di controllo del movimento della stampante.

Prima di rimuovere il controller esistente:

Dopo l'installazione, la macchina potrebbe richiedere controlli di sistema, verifica degli assi, homing, calibrazione o configurazione del controller secondo la procedura di servizio DEK.

Come scegliere

La selezione del controller corretto richiede molto più della semplice ricerca del nome del prodotto.

1. Controllare il codice prodotto DEK

Il riferimento più importante per questo prodotto è:

193409

Se il codice del pezzo di ricambio DEK originale è diverso, verificare l'intercambiabilità prima dell'acquisto.

2. Controlla l'identificazione Baldor

Confronta il PCB originale con:

EB0462A01

L'etichetta PCB e la disposizione dei componenti devono essere confrontati con la sostituzione.

3. Controlla la revisione

Se il controller originale è contrassegnato:

REVG

informare il fornitore che l'abbinamento REV G è preferito o richiesto.

4. Controllare la famiglia di controller

Confermare che il sistema di controllo originale utilizzi:

SuccessivoMove ES

Non confondere NextMove ES con altre generazioni di controller Baldor NextMove.

5. Controllare il modello di riferimento

Ove visibile o documentato, confermare:

NES002-501

6. Controllare le informazioni sulla stampante

Fornire il modello della stampante DEK e le informazioni sul seriale quando disponibili.

7. Invia una foto della bacheca

Per le apparecchiature industriali più vecchie, una fotografia nitida della scheda esistente è uno dei metodi più efficaci per confermare la sostituzione.

Le fotografie consigliate includono:

• Vista frontale completa del PCB
• Etichetta del prodotto Baldor
• Etichetta con codice prodotto DEK
• Marcatura di revisione
• Zona connettori
• Targhetta della macchina

Lista di controllo della selezione

Domande frequenti

Q1. A cosa serve Baldor EB0462A01 REV G 193409?

Baldor EB0462A01 REV G con numero di parte DEK 193409 è un controller di movimento multiasse PCB NextMove ES utilizzato nei sistemi di controllo di stampanti stencil DEK compatibili. Coordina il movimento servo e passo-passo e si interfaccia con l'architettura di controllo della macchina.

Q2. DEK 193409 è uguale a un controller NextMove ES?

SÌ. La documentazione sui pezzi di ricambio DEK identifica 193409 come Controller PCB Next Move ES. Il controller è associato alla piattaforma di controllo del movimento Baldor NextMove ES.

Q3. Qual è il modello Baldor di riferimento per questo controller?

La configurazione di riferimento NextMove ES pertinente è NES002-501. Questa architettura del controller supporta sei assi, inclusi due servoassi e quattro assi passo-passo, con comunicazione USB e RS232.

Q4. Questo controller può essere installato in ogni stampante DEK?

No. La compatibilità dipende dalla configurazione della stampante DEK, dal numero di parte originale, dalla revisione del controller, dall'hardware dell'interfaccia, dal cablaggio e dalla configurazione del software. Confermare che la macchina originale utilizzi DEK 193409 o un sostituto ufficialmente compatibile prima di ordinare.

Q5. Quali informazioni devo fornire prima di richiedere un preventivo?

Fornire il codice prodotto DEK 193409, il numero Baldor EB0462A01, la revisione della scheda, il modello della stampante DEK, la quantità richiesta e fotografie chiare del controller originale. Queste informazioni aiutano a confermare la compatibilità prima della spedizione.

Contattaci

Hai bisogno di un controller Baldor EB0462A01 REV G 193409 NextMove ES sostitutivo per la tua stampante DEK?

Inviaci la quantità richiesta, il modello della stampante DEK, il numero di parte del controller originale, il contrassegno di revisione e le fotografie della scheda. Possiamo aiutarvi a confermare la corretta configurazione e preparare un preventivo per la vostra richiesta di manutenzione o di pezzi di ricambio.

Contattaci oggi per prezzo, disponibilità, opzioni di condizione e informazioni tecniche sulla corrispondenza.
