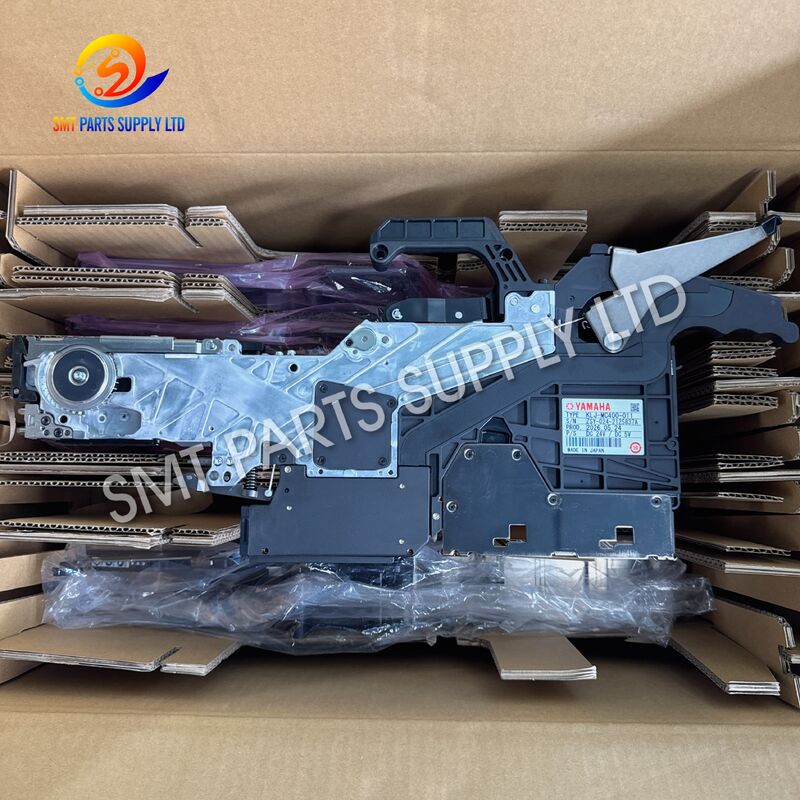

YAMAHA ZS KLJ-MC400-011 Alimentatore elettronico da 24 mm per YSM20R

YAMAHA ZS KLJ-MC400-011 alimentatore elettronico da 24 mm per YSM20R

IlYAMAHA ZS KLJ-MC400-011 alimentatore elettronico da 24 mmè progettato per fornire componenti confezionati in nastro portante in rilievo da 24 mm a apparecchiature di posizionamento SMT compatibili.Fornisce l'avanzamento del nastro controllato in modo che ogni tasca componente sia posizionata con precisione al punto di raccolta per la testa di posizionamento.

La famiglia KLJ-MC400 è identificata nella documentazione tecnica YAMAHA come laZS FEEDER ASSY. 24 mmLe dimensioni documentate dell'alimentatore sono approssimativamente507 mm × 228 mm × 31,5 mm, con un peso di circa1.47 kgSupporta nastro portante in rilievo da 24 mm con uno spessore massimo di nastro di 0,6 mm e impostazioni di passo di alimentazione da 2 mm a 32 mm.

Per i produttori di elettronica che operano su linee SMT a componenti misti, un alimentatore correttamente selezionato aiuta a mantenere un posizionamento coerente del nastro, un raccolto stabile dei componenti e cambi di produzione efficienti.

Causa

I problemi di produzione legati all'alimentazione sono spesso causati da usura meccanica, specifiche di nastri non corrette, contaminazione, guide di nastri danneggiate o scelta impropria dell'alimentazione.

Un alimentatore che non avanza costantemente il nastro portante può far arrivare la sacca del componente al di fuori della posizione di raccolta prevista.arresto della macchina o intervento ripetuto dell'operatore.

Un altro problema comune è la larghezza errata dell'alimentatore.Un alimentatore progettato per nastro portante da 24 mm deve essere abbinato alla corretta larghezza del nastro e alla corretta configurazione del rullo piuttosto che sostituito con un alimentatore incompatibile.

L'usura del meccanismo di trasporto del nastro può anche influenzare la ripetibilità dopo un uso prolungato in produzione.Il percorso del nastro e le sezioni in movimento è quindi importante per mantenere un funzionamento costante.

Soluzione

IlL'alimentazione è effettuata da un alimentatore di 24 mm.fornisce una soluzione di alimentazione dedicata per i componenti forniti in nastro portante in rilievo da 24 mm.

Il suo meccanismo elettronico di alimentazione fa avanzare il nastro in base all'altezza configurata per il pacchetto dei componenti.che consente alla testa di posizionamento di rimuovere i componenti durante la produzione automatizzata.

L'alimentatore supporta un'ampia gamma di passo del nastro, rendendolo adatto per diverse lunghezze del pacchetto dei componenti mantenendo la stessa larghezza del nastro portante di 24 mm.

L'utilizzo della serie di alimentatori corretta può aiutare gli utenti a ottenere una gestione del materiale più stabile, ridurre gli aggiustamenti inutili della posizione del nastro e migliorare l'efficienza della preparazione del alimentatore durante l'installazione della linea.

Specificità

Le specifiche dimensionali, di nastro e di passo di alimentazione riportate sopra sono elencate per la famiglia di alimentatori ZS da 24 mm KLJ-MC400-00X nella documentazione di riferimento YSM20R.

Confronto delle serie di alimentatori ZS

Le informazioni di riferimento YAMAHA identificano KLJ-MC400 come la famiglia di alimentatori ZS da 24 mm e elencano famiglie di alimentatori KLJ progressivamente più ampie per nastri portanti da 32 mm, 44 mm, 56 mm e 72 mm.

Applicazione

L'alimentatore YAMAHA ZS KLJ-MC400-011 è destinato alla produzione automatizzata SMT in cui i componenti elettronici sono forniti inNastro di supporto in rilievo da 24 mm.

Può essere utilizzato per componenti le cui dimensioni di imballaggio richiedono un formato di supporto più ampio rispetto al nastro standard da 8 mm, 12 mm o 16 mm.con un'ampiezza non superiore a 50 mm,.

The feeder is particularly useful in production environments requiring frequent model changes because the available pitch settings accommodate different pocket spacings without changing to another feeder width.

È adatto per l'uso nei settori della produzione di elettronica come elettronica industriale, elettronica automobilistica, apparecchiature di comunicazione, elettronica di consumo,prodotti di controllo della potenza e altre operazioni di assemblaggio di PCB.

Come funziona

L'alimentatore regge la bobina del componente e guida il nastro portante da 24 mm attraverso il percorso di trasporto del nastro.

Durante la produzione, il meccanismo di azionamento elettronico spinge il nastro in avanti con l'inclinazione programmata.

La macchina di posizionamento rimuove quindi il componente esposto dalla tasca del portatore con l'ugello appropriato.l'alimentatore avanza il nastro di nuovo in base al passo del componente programmato.

Per la famiglia di alimentatori KLJ-MC400-00X da 24 mm, la documentazione YAMAHA elenca le selezioni di passo di alimentazione di2 mm, 4 mm, 8 mm, 12 mm, 16 mm, 20 mm, 24 mm, 28 mm e 32 mm.

Questa gamma consente a una larghezza di alimentatore di gestire vari formati di componenti a nastro portante da 24 mm.

Come scegliere

Prima di tutto, confermare il numero della parte di alimentazione sull'etichetta esistente.KLJ-MC400-011.

Successivamente confermare che il nastro portante èlarghezza 24 mmLa larghezza dell'alimentatore deve sempre corrispondere al formato del nastro utilizzato per il componente.

Controllare il materiale del nastro e il design della sacca.

La famiglia di alimentatori supporta più impostazioni di passo da 2 mm a 32 mm, ma l'impostazione effettiva richiesta dipende dall'imballaggio del componente.

Infine, prima di ordinare, confermare il modello della macchina e l'interfaccia dell'alimentatore.le informazioni sul modello della macchina e sul rullo del componente possono ridurre significativamente il rischio di selezione di una revisione errata dell'alimentatore.

Perché scegliere il KLJ-MC400-011

Il principale vantaggio di questo alimentatore è il suo formato dedicato a nastro da 24 mm combinato con molteplici opzioni di passo di alimentazione.

Invece di adattare un alimentatore più stretto a un nastro non adatto, gli operatori possono utilizzare la larghezza corretta del alimentatore per una guida stabile del nastro.Questo è particolarmente importante quando i componenti sono confezionati in tasche in rilievo più grandi in cui l'allineamento del nastro influenza direttamente la posizione del pick-up.

Il KLJ-MC400-011 è anche identificabile da un numero di parte specifico YAMAHA, che semplifica la sostituzione degli alimentatori di ricambio e la gestione delle scorte.

Per le fabbriche che mantengono diverse larghezze di alimentatore, separare chiaramente le unità KLJ-MC400 da altre famiglie di alimentatori ZS può aiutare a ridurre gli errori di installazione durante i cambi di produzione.

Raccomandazioni di manutenzione

Mantenere il percorso del nastro portante pulito e privo di detriti di componenti sciolti, residui di adesivo e polvere.

Ispezionare il nastro guida e il meccanismo di trasporto in caso di alimentazione anormale, indicizzazione irregolare o ripetuti errori di raccolta.

Non forzare il nastro trasportatore attraverso l'alimentatore se si rileva una resistenza eccessiva.

Durante la conservazione, proteggere l'alimentatore da urti, umidità eccessiva e contaminazione.La manipolazione dell'alimentatore deve essere eseguita con attenzione perché le sezioni di guida e posizionamento del nastro richiedono un allineamento meccanico coerente.

Per gli acquisti di ricambio, tenere a disposizione l'etichetta del vecchio alimentatore o foto chiare in modo che il numero di parte e la configurazione possano essere confrontati prima della spedizione.

Domande frequenti

Q1: Che larghezza di nastro supporta KLJ-MC400-011?
La famiglia di alimentatori KLJ-MC400 è progettata per nastro portante da 24 mm. La documentazione YAMAHA specifica nastro in rilievo da 24 mm con uno spessore massimo di 0,6 mm per la serie KLJ-MC400-00X.

D2: Il KLJ-MC400-011 è un alimentatore elettronico?
Sì, il KLJ-MC400-011 è identificato nelle liste industriali come un alimentatore YAMAHA ZS Serie 24 mm ed è comunemente fornito come alimentatore elettronico SMT per applicazioni di alimentazione automatizzata dei componenti.

D3: Quali piattaforme di alimentazione sono supportate?
La specifica dell'alimentatore ZS KLJ-MC400-00X da 24 mm elenca le impostazioni di passo di alimentazione da 2 mm, 4 mm, 8 mm, 12 mm, 16 mm, 20 mm, 24 mm, 28 mm e 32 mm.

D4: Questo alimentatore può essere utilizzato su YAMAHA YSM20R?
La documentazione di riferimento YAMAHA YSM20R include la famiglia di alimentatori KLJ-MC400-00X 24mm ZS nelle sue specifiche di alimentazione.confermare l'etichetta dell'alimentatore e l'interfaccia della macchina prima di ordinare.

Q5: Quali informazioni devono essere fornite prima di richiedere un preventivo?
Fornire il numero di parte richiesto, la larghezza dell'alimentatore, il modello della macchina, la quantità richiesta e, se disponibile, una foto chiara dell'etichetta dell'alimentatore esistente.Ciò consente un controllo più rapido della compatibilità e la preparazione di preventivi.
