Panasonic N610082093AA SP2 Leva di clinch per macchina per l'inserimento RL131 RL132 AI

Panasonic N610082093AA SP2 Leva di clinch per macchina per l'inserimento RL131 RL132 AI

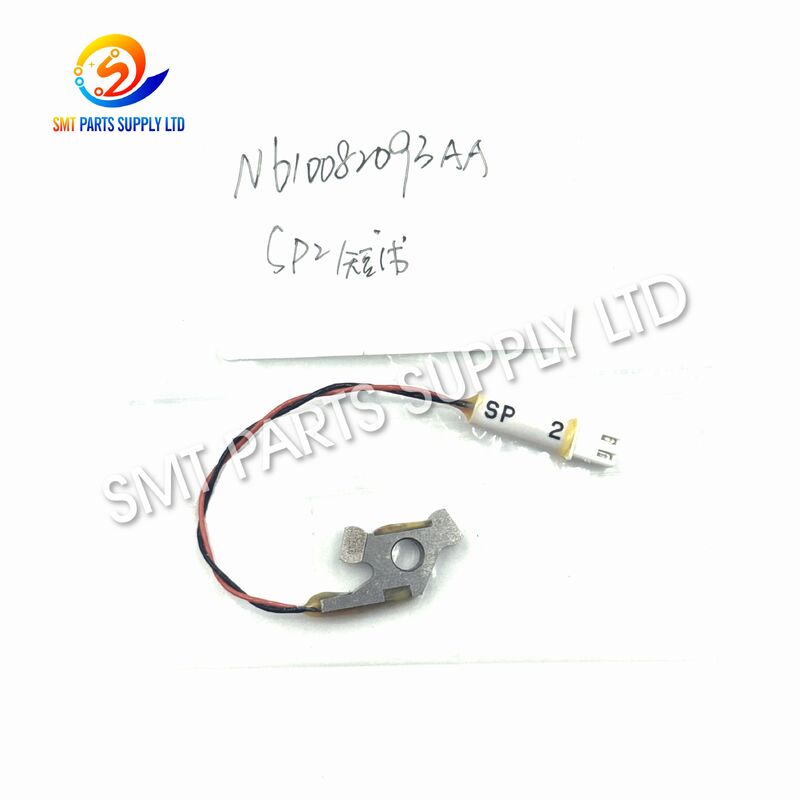

ILLeva clinch Panasonic N610082093AA SP2è un pezzo di ricambio meccanico utilizzato nel meccanismo di clinciatura delle apparecchiature di inserimento di componenti radiali Panasonic RL131 e RL132. Durante l'inserimento automatico, i conduttori dei componenti radiali passano attraverso il PCB e vengono successivamente lavorati dal meccanismo di clinciatura inferiore. La leva di clinciatura partecipa al trasferimento del movimento meccanico all'interno di questo gruppo, aiutando la macchina a completare un ciclo di clinciatura del piombo stabile e ripetibile.

Poiché il sistema di clinciatura funziona ininterrottamente durante la produzione, i componenti meccanici come leve, perni, guide, frese e le relative parti mobili sono esposti a movimenti e contatti ripetuti. Lunghe ore di funzionamento possono creare gradualmente usura o gioco anomalo.

Sostituzione di un usuratoN610082093AA Leva clinch SP2può rappresentare una parte importante della manutenzione preventiva e della riparazione della macchina.

Per un acquisto accurato, i clienti devono confermare ilnumero di parte, posizione SP2, modello della macchina, posizione di installazione e aspetto del componente esistenteprima di ordinare.

Causa: perché la leva di clinciatura SP2 potrebbe richiedere la sostituzione

L'usura meccanica è normale nelle apparecchiature di inserimento ad alto numero di cicli. Anche una parte relativamente piccola può influenzare il movimento del meccanismo circostante quando la sua superficie di lavoro o l'area di montaggio si usura.

I motivi comuni per l'ispezione o la sostituzione della leva di clinciatura SP2 includono:

I tipici sintomi di manutenzione possono includere rumore meccanico insolito, gioco eccessivo, movimento irregolare, usura visibile o funzionamento incoerente del meccanismo di ribaditura.

Questi sintomi non sempre indicano che la leva stessa è l'unico componente difettoso. Il personale addetto alla manutenzione deve ispezionare l'intero meccanismo locale prima di determinare i requisiti di sostituzione finali.

Soluzione – Sostituire la leva di clinch SP2 corretta

Quando l'ispezione conferma l'usura o il danno nella posizione SP2, sostituire il componente interessato con quello correttoN610082093AA Leva clinchfornisce una soluzione di manutenzione mirata.

Una sostituzione correttamente selezionata aiuta i team di manutenzione:

• Ripristinare il corretto movimento meccanico.
• Ridurre il gioco eccessivo causato da componenti usurati.
• Mantenere un funzionamento coerente del meccanismo di clinciatura.
• Supporta l'inserimento affidabile dei componenti radiali.
• Evitare di sostituire un gruppo completo quando solo una parte meccanica richiede assistenza.
• Riduci le interruzioni impreviste della produzione.
• Migliorare la pianificazione della manutenzione preventiva.
• Mantenere un inventario pratico dei pezzi di ricambio per le apparecchiature di produzione.

Prima di installare una nuova leva, i tecnici dovrebbero controllare i componenti che interagiscono direttamente con essa. L'installazione di una nuova leva insieme a perni, alberi, guide, frese o altri componenti meccanici gravemente usurati potrebbe non risolvere completamente il problema originale.

Specifiche

Informazioni di identificazione chiave

Quando richiedi un preventivo, utilizza il riferimento completo:

Leva clinch Panasonic N610082093AA SP2

Il codice articolo esatto è più affidabile rispetto all'ordinazione basata solo sul nome della macchina o sull'aspetto visivo.

Applicazione

ILN610082093AA Leva clinch SP2viene utilizzato principalmente per la manutenzione e la riparazione delle apparecchiature di inserimento di componenti radiali della serie RL di Panasonic.

Applicazioni tipiche

Gruppo PCB a foro passante

Adatto per ambienti di produzione che utilizzano l'inserimento automatizzato di componenti radiali per l'assemblaggio di PCB a foro passante.

RL131 Manutenzione della macchina

La leva può essere utilizzata durante la manutenzione della corrispondente posizione di clinciatura SP2 su configurazioni RL131 compatibili.

RL132 Manutenzione della macchina

Adatto per l'applicazione corrispondente del meccanismo di clinciatura in cui è specificato N610082093AA.

Manutenzione preventiva

Gli stabilimenti di produzione possono conservare la leva come ricambio di manutenzione per sostituire le parti usurate durante la manutenzione programmata.

Riparazione d'emergenza

Mantenere in magazzino i componenti critici di clinciatura può ridurre i tempi di attesa quando l'usura meccanica causa tempi di fermo macchina.

Industrie produttive tipiche

Questo tipo di attrezzatura per l'inserimento radiale può essere utilizzata nella produzione di:

• Quadri di controllo industriale
• Elettronica di consumo
• Assemblaggi di alimentazione
• Schede di controllo degli elettrodomestici
• Elettronica automobilistica
• Apparecchiature di comunicazione
• Elettronica di potenza
• Prodotti per il controllo dell'illuminazione
• Assemblaggi PCB generali a foro passante

Come funziona

Durante un ciclo automatizzato di inserimento di componenti radiali, il componente viene posizionato e inserito attraverso fori predisposti nel circuito stampato.

Una sequenza di produzione semplificata è:

La leva di clinch SP2 fa parte del sistema meccanico responsabile di questo movimento ripetitivo.

Poiché il meccanismo funziona ripetutamente durante la produzione, sono importanti un movimento fluido e un gioco meccanico corretto. Se la leva risulta eccessivamente usurata, piegata, danneggiata o allentata, il movimento all'interno del gruppo potrebbe diventare meno uniforme.

L'esatta procedura di servizio deve seguire i requisiti di manutenzione della macchina e l'installazione deve essere completata da personale di manutenzione qualificato.

Confronto delle leve di clinch della serie SP

È possibile utilizzare diverse posizioni della leva di clinciatura nei relativi gruppi di clinciatura delle macchine di inserimento Panasonic. L'aspetto simile non significa che le parti siano intercambiabili.

Corrisponde sempre a quanto richiestoPosizione SP e codice articolo esattoprima dell'acquisto.

Non sostituire una leva SP2 con SP1, SP3 o SP4 solo perché i componenti sembrano simili.

Guida all'ispezione della manutenzione

Ogni volta che si ispeziona la leva SP2, il controllo dei componenti meccanici vicini può aiutare a identificare la vera causa del funzionamento anomalo.

Un'ispezione regolare può aiutare a rilevare il deterioramento meccanico prima che si trasformi in tempi di fermo macchina prolungati.

Come scegliere la leva di clinch corretta

1. Confermare il codice articolo esatto

Il primo punto di identificazione dovrebbe essere:

N610082093AA

Non fare affidamento solo sulle parole "leva di clinch".

2. Conferma la posizione

Questo elenco è specifico per:

SP2

Altre posizioni richiedono i codici articolo corrispondenti.

3. Confermare la macchina

Verificare se l'apparecchiatura è applicabile:

• Panasonic RL131
• Panasonic RL132

La configurazione della macchina deve essere comunque verificata perché le attrezzature di produzione possono avere revisioni diverse o gruppi precedentemente sostituiti.

4. Confronta il componente esistente

Confrontare la sostituzione con la parte rimossa, includendo:

• Profilo generale
• Fori di montaggio
• Superfici di contatto
• Posizione del perno
• Direzione di installazione
• Punti di connessione meccanica

5. Invia foto per la verifica

Quando la compatibilità è incerta, fornire foto chiare di:

• Leva di clinch esistente
• Lati anteriore e posteriore
• Posizione di installazione
• Targhetta della macchina
• Eventuali segni di identificazione visibili

Fornire queste informazioni prima della spedizione può ridurre significativamente il rischio di ordinare una parte errata.

Perché conservare N610082093AA nell'inventario di riserva

Piccole parti meccaniche possono creare notevoli tempi di inattività quando non sono immediatamente disponibili.

Per le fabbriche che utilizzano apparecchiature RL131 o RL132, mantenere in magazzino componenti di clinciatura selezionati offre numerosi vantaggi:

La quantità di stock consigliata dipende dalla quantità della macchina, dalle ore di funzionamento, dal consumo storico, dall'importanza della produzione e dai tempi di acquisto.

Informazioni sull'ordinazione

Per una verifica e un preventivo più rapidi delle parti, fornire:

Per esigenze di manutenzione di più articoli, è anche possibile inviare un elenco completo dei pezzi di ricambio per un preventivo consolidato.

Domande frequenti

Q1: Cos'è Panasonic N610082093AA?

N610082093AA è unLeva di clinciatura SP2utilizzato come pezzo di ricambio meccanico per le apparecchiature di inserimento AI Panasonic RL131 e RL132 compatibili. È associato al meccanismo di clinciatura della macchina e viene normalmente sostituito durante la manutenzione quando il componente originale risulta usurato o danneggiato.

Q2: Cosa fa la leva di clinch SP2?

La leva partecipa al trasferimento del movimento meccanico all'interno del gruppo di clinciatura durante l'inserimento del componente radiale. Dopo che i conduttori dei componenti sono passati attraverso il PCB, il meccanismo inferiore esegue l'operazione di elaborazione dei conduttori richiesta per aiutare a trattenere il componente inserito.

Q3: N610082093AA è adatto sia per RL131 che per RL132?

N610082093AA è elencato per le applicazioni su macchine RL131/RL132. Tuttavia, prima di ordinare è necessario verificare le configurazioni della macchina e i gruppi installati. Confermare il codice articolo esatto, la posizione SP2, il modello della macchina e il componente esistente, quando possibile.

Q4: Le leve di clinch SP1, SP2, SP3 e SP4 sono intercambiabili?

Non si deve presumere che siano intercambiabili. Posizioni SP diverse utilizzano riferimenti parte diversi. Per SP2, confermareN610082093AApiuttosto che selezionare un sostituto solo in base all'apparenza.

Q5: Cosa devo inviare quando richiedo un preventivo?

Si prega di fornire ilN610082093AA numero di parte, quantità richiesta, modello di macchina RL131 o RL132 e destinazione di consegna. Si consigliano foto chiare del componente originale quando la compatibilità richiede un'ulteriore verifica.

Contattaci per la leva di clinch N610082093AA SP2

Alla ricerca di unLeva di clinch Panasonic N610082093AA SP2 per macchina per l'inserimento AI RL131 o RL132?

Inviaci la tua richiesta di parte con:

• Numero di parte
• Modello della macchina
• Quantità richiesta
• Foto delle parti esistenti
• Foto della posizione di installazione, se disponibili
• Paese o regione di consegna

Possiamo aiutare conidentificazione delle parti, controllo della compatibilità, preventivo e relativi requisiti dei pezzi di ricambio della macchina per l'inserimento AI.

Per progetti di manutenzione che richiedono più componenti, invia l'elenco completo dei pezzi di ricambio. La combinazione delle parti meccaniche correlate in un'unica richiesta può semplificare l'acquisto, il controllo della compatibilità, l'imballaggio e la pianificazione della spedizione.

Invia la tua richiesta con il codice articolo N610082093AA e la quantità richiesta per un preventivo.
