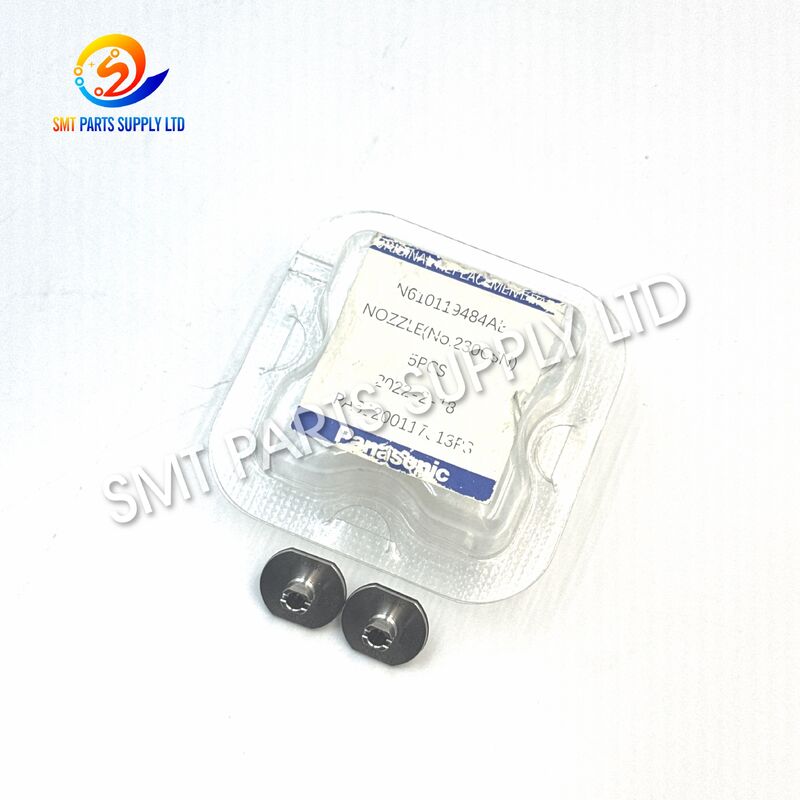

Ugello Panasonic N610119484AB 230CSN per macchina CM402 CM602 NPM SMT

ILUgello Panasonic N610119484AB 230CSNè un componente sostitutivo di precisione utilizzato nei sistemi di posizionamento Panasonic CM402, CM602 e NPM SMT compatibili. Installato sulla testa di posizionamento, l'ugello funziona con il sistema di aspirazione della macchina per prelevare i componenti elettronici dagli alimentatori, trasportarli con precisione e rilasciarli sul PCB nella posizione di montaggio programmata.

Un ugello influisce direttamente sulla stabilità del prelievo, sulla precisione del posizionamento, sulla movimentazione dei componenti e sulla continuità della produzione. Quando la punta dell'ugello viene usurata, contaminata, danneggiata o bloccata, la macchina potrebbe presentare errori di prelievo, cadute di componenti, vuoto instabile o difetti di posizionamento.

N610119484AB 230CSN è adatto per applicazioni di manutenzione ordinaria e sostituzione in cui il tipo di ugello specificato corrisponde alla configurazione della macchina e ai requisiti dei componenti.

Descrizione completa del prodotto

Ugello di posizionamento SMT 230CSN N610119484AB per Panasonic CM402 CM602 NPM

Panoramica del prodotto

ILUgello Panasonic N610119484AB 230CSNè un pezzo di ricambio per macchina SMT sviluppato per Panasonic compatibileAttrezzature per il posizionamento CM402, CM602 e NPM. Essendo un componente importante della testa di posizionamento, l'ugello fornisce l'interfaccia fisica tra il sistema di aspirazione della macchina e il componente elettronico da manipolare.

Durante un ciclo di posizionamento SMT, l'ugello si avvicina alla posizione di prelievo dell'alimentatore, utilizza la pressione del vuoto per trattenere il componente, lo trasferisce attraverso il processo di riconoscimento e posizionamento e lo rilascia accuratamente sul PCB. Condizioni costanti degli ugelli sono quindi essenziali per garantire prestazioni stabili della macchina.

L'ugello 230CSN viene comunemente scelto per la sostituzione quando un ugello esistente mostra usura, deformazione, contaminazione, instabilità del vuoto o incoerenza di aspirazione. Può anche essere immagazzinato come ricambio per la manutenzione preventiva per le linee di produzione che utilizzano apparecchiature CM e NPM compatibili.

Prima di ordinare, gli utenti devono confermare ilcodice articolo N610119484AB, tipo di ugello230CSN, modello della macchina, configurazione della testa di posizionamento e requisiti dell'applicazione.

Causa

Gli ugelli di posizionamento SMT funzionano continuamente con movimenti meccanici ripetuti e cicli di vuoto. Dopo una produzione prolungata, diverse condizioni possono ridurre le prestazioni degli ugelli.

Poiché l'ugello entra in contatto o trattiene direttamente il componente elettronico, anche danni superficiali o contaminazioni minori possono influire sulla stabilità della produzione.

Non sempre un ugello usurato può fermare completamente la macchina. In molti casi, i primi sintomi compaiono come errori di prelievo in graduale aumento, tentativi ripetuti, componenti eliminati o risultati di posizionamento incoerenti.

Soluzione

La sostituzione di un ugello usurato o danneggiato con la specifica corretta può aiutare a ripristinare le normali prestazioni di gestione dei componenti.

ILN610119484AB Ugello 230CSNè destinato alle apparecchiature di posizionamento Panasonic compatibili che richiedono questa specifica di ugello. Se selezionato e installato correttamente, supporta:

• Presa a vuoto stabile
• Gestione coerente dei componenti
• Movimento di posizionamento accurato
• Rilascio fluido dei componenti
• Riduzione delle interruzioni della produzione legate al ritiro
• Sostituzione affidabile degli ugelli durante la manutenzione preventiva

Per ottenere i migliori risultati, la sostituzione dell'ugello deve essere combinata con l'ispezione del sistema di aspirazione, del portaugello, dell'albero, dei filtri, dei relativi componenti della testa e della posizione di prelievo dell'alimentatore.

Se dopo la sostituzione dell'ugello continuano ripetuti errori di prelievo, i tecnici devono controllare anche la pressione del vuoto, la calibrazione della testina, le condizioni dell'alimentatore, l'imballaggio dei componenti e le impostazioni di riconoscimento visivo.

Specifiche

Riferimento macchina compatibile

La compatibilità dovrebbe essere determinata danumero di parte e configurazione della macchina, piuttosto che il solo nome della serie di macchine.

Teste di posizionamento diverse possono utilizzare tipi di ugelli diversi anche all'interno della stessa famiglia di macchine.

Applicazione

L'ugello N610119484AB 230CSN può essere utilizzato in diversi ambienti di produzione SMT in cui sono installate macchine di posizionamento Panasonic compatibili.

Produzione di assemblaggi PCB

Adatto per linee di produzione che assemblano componenti elettronici su circuiti stampati. L'ugello supporta il processo di prelievo e posizionamento tra l'alimentatore e il PCB.

Manutenzione macchine SMT

Un ugello usurato può essere sostituito durante la manutenzione programmata della macchina per ridurre il rischio di guasti imprevisti nella raccolta.

Sostituzione dopo danni all'ugello

Se l'ugello viene danneggiato da collisione, contatto anomalo dei componenti, configurazione errata o uso a lungo termine, la sostituzione può aiutare a ripristinare prestazioni di gestione stabili.

Inventario preventivo dei pezzi di ricambio

Le fabbriche che utilizzano più macchine CM402, CM602 o NPM spesso tengono in magazzino i tipi di ugelli utilizzati di frequente per ridurre i tempi di attesa per la manutenzione.

Produzione elettronica

Le applicazioni tipiche possono includere linee di assemblaggio SMT che servono:

Come funziona

L'ugello SMT funziona come parte del sistema di aspirazione della testa di posizionamento della macchina.

1. Posizionamento degli ugelli

La macchina sposta la testa di posizionamento verso la posizione di prelievo dell'alimentatore programmata.

2. Prelievo dei componenti

L'ugello entra in contatto o si avvicina al componente in base alle impostazioni della macchina. La pressione del vuoto viene applicata attraverso l'ugello.

La forza del vuoto mantiene saldamente il componente sulla punta dell'ugello.

3. Trasferimento dei componenti

La testa di posizionamento allontana il componente dall'alimentatore e lo avvicina all'area di ispezione o posizionamento.

4. Riconoscimento e correzione

A seconda della configurazione della macchina e del tipo di componente, il sistema di visione artificiale identifica la posizione e l'orientamento del componente. Le correzioni di posizione richieste vengono calcolate automaticamente.

5. Posizionamento del PCB

L'ugello si sposta verso le coordinate di montaggio PCB programmate.

La macchina controlla il posizionamento X, Y, Z e rotazionale in base al programma di posizionamento.

6. Rilascio dei componenti

Il vuoto viene rilasciato o modificato in base alla sequenza operativa della macchina, consentendo di posizionare il componente sulla pasta saldante nella posizione richiesta.

Questo processo può ripetersi migliaia di volte durante la produzione, il che rende le condizioni degli ugelli particolarmente importanti per un funzionamento SMT stabile.

Perché le condizioni degli ugelli sono importanti

L'ugello è relativamente piccolo rispetto ad altri componenti della macchina SMT, ma ha un'influenza diretta sulla qualità della produzione.

La sostituzione tempestiva di un ugello problematico può aiutare a evitare inutili arresti della macchina ed errori di posizionamento ripetuti.

Vantaggi del prodotto

Applicazione SMT di precisione

Progettato per il prelievo e il posizionamento accurato dei componenti in apparecchiature di produzione SMT compatibili.

Identificazione del numero di parte

ILN610119484ABIl numero consente al personale di manutenzione di identificare e abbinare il pezzo di ricambio richiesto in modo più accurato.

Specifica 230CSN

Il tipo di ugello può essere controllato direttamente confrontandolo con i registri di manutenzione, gli elenchi degli ugelli o con l'ugello della macchina esistente.

Compatibile con più serie di macchine

Applicabile a configurazioni selezionate di macchine CM402, CM602 e NPM quando è richiesta la specifica corretta dell'ugello.

Adatto per inventario di manutenzione

L'ugello è compatto e pratico per lo stoccaggio dei pezzi di ricambio, aiutando i team di manutenzione a prepararsi per esigenze di sostituzione programmate o impreviste.

Sostituzione facile

I tecnici SMT esperti possono sostituire l'ugello durante la manutenzione ordinaria secondo le procedure di servizio standard della macchina.

Come scegliere

La scelta corretta dell'ugello è importante perché componenti e teste di posizionamento diversi possono richiedere specifiche dell'ugello diverse.

Prima di ordinare, controllare le seguenti informazioni.

Metodo di selezione consigliato

Controllare innanzitutto l'ugello attualmente installato sulla macchina.

Confermare se il registro della marcatura o della manutenzione mostra:

N610119484AB/230CSN

Quindi verificare che la macchina appartenga alla configurazione CM402, CM602 o NPM applicabile.

Per i reparti acquisti che non dispongono di informazioni tecniche complete, fornire una foto chiara dell'ugello originale, del modello della macchina, delle informazioni sulla testa e del numero di parte può aiutare a ridurre gli errori nell'ordinazione.

Raccomandazioni per la sostituzione

L'ugello deve essere ispezionato regolarmente come parte della manutenzione delle apparecchiature SMT.

La sostituzione può essere presa in considerazione quando:

• I guasti al ritiro diventano più frequenti
• I componenti cadono durante il trasferimento
• I valori del vuoto diventano instabili
• La pulizia degli ugelli non ripristina le prestazioni
• La punta è visibilmente danneggiata
• L'ugello è stato coinvolto in una collisione con la testa
• La precisione del posizionamento diventa incoerente
• La macchina segnala errori ripetuti relativi agli ugelli

Non dare per scontato che ogni errore di prelievo sia causato dall'ugello. È necessario controllare anche le condizioni dell'alimentatore, la pressione del vuoto, l'imballaggio dei componenti, la calibrazione della macchina e le parti della testa.

Linee guida per la manutenzione

Una pulizia regolare può aiutare a prolungare la durata degli ugelli.

Utilizzare adeguate procedure di manutenzione degli ugelli ed evitare di danneggiare le superfici di contatto di precisione.

I punti di manutenzione consigliati includono:

• Rimuovere la polvere e la contaminazione del flusso
• Mantenere libero il passaggio del vuoto
• Ispezionare la punta dell'ugello per eventuali segni di usura
• Controllare la deformazione dopo eventi anomali della macchina
• Conservare gli ugelli di ricambio in un imballaggio protettivo pulito
• Evitare di mescolare specifiche di ugelli diverse
• Registrare la sostituzione degli ugelli durante la manutenzione preventiva

Non utilizzare metodi di pulizia aggressivi che potrebbero danneggiare le superfici di precisione o alterare la geometria dell'ugello.

Informazioni sull'ordinazione

Per un preventivo più rapido e un controllo di compatibilità, fornire i seguenti dettagli:

Fornire informazioni complete aiuta a ridurre gli errori di selezione del modello e accelera l'elaborazione dei preventivi.

Domande frequenti

1. A cosa serve Panasonic N610119484AB 230CSN?

N610119484AB 230CSN è un ugello di posizionamento SMT utilizzato su macchine di posizionamento Panasonic compatibili. Funziona con il sistema del vuoto per prelevare i componenti elettronici dagli alimentatori, trasportarli attraverso il ciclo di posizionamento e rilasciarli nella posizione programmata del PCB.

2. N610119484AB è compatibile con le macchine CM402, CM602 e NPM?

Viene utilizzato con configurazioni compatibili di apparecchiature CM402, CM602 e NPM. Poiché teste e configurazioni diverse della macchina possono richiedere tipi di ugelli diversi, gli acquirenti devono confermare il numero di parte, le specifiche 230CSN e la configurazione della testa prima dell'acquisto.

3. Quando è necessario sostituire un ugello SMT?

La sostituzione deve essere presa in considerazione quando l'ugello è usurato, danneggiato, bloccato, deformato o non è in grado di mantenere una presa stabile del componente. Anche frequenti errori di prelievo, cadute di componenti e prestazioni di vuoto instabili possono indicare che è necessaria l'ispezione degli ugelli.

4. Come posso verificare l'ugello corretto prima di ordinare?

Controllare la marcatura originale dell'ugello, il modello della macchina, la testa di posizionamento, il manuale di manutenzione e il registro dei pezzi di ricambio. Per una conferma più accurata, fornire il numero di parteN610119484AB, tipo di ugello230CSN, modello della macchina, quantità e foto chiare della parte esistente.

5. Questo ugello può essere immagazzinato come ricambio per la manutenzione?

SÌ. Gli ugelli SMT utilizzati di frequente vengono comunemente conservati come pezzi di ricambio per la manutenzione preventiva. Mantenere disponibili ugelli sostitutivi compatibili può ridurre i tempi di inattività quando un ugello viene danneggiato o raggiunge la fine della sua durata utile.

Contattaci

CercandoUgelli Panasonic N610119484AB 230CSNo altri pezzi di ricambio per macchine SMT?

Inviaci il tuonumero di parte, modello della macchina, specifiche dell'ugello, quantità richiesta e foto del prodotto. Il nostro team può aiutarti a verificare le specifiche richieste e preparare un preventivo per le tue esigenze di pezzi di ricambio SMT.

Contattaci oggi per prezzo, disponibilità, preventivo sulla quantità e supporto per parti SMT compatibili.
