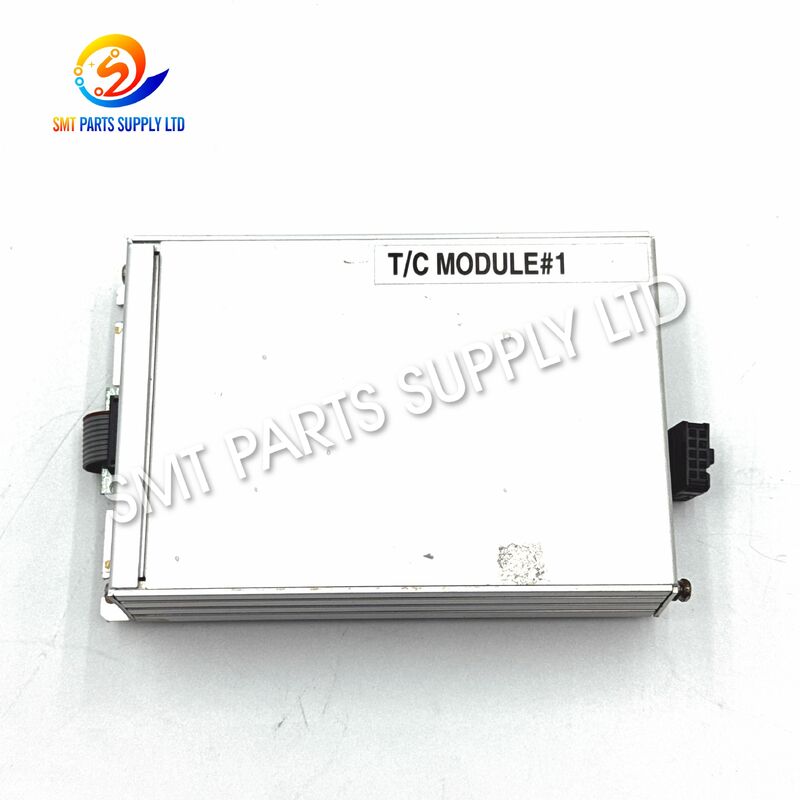

HELLER K1404262 Modulo di controllo della temperatura TC per forno a rifusione

ILHELLER K1404262 Modulo di controllo della temperatura TCè un componente di controllo elettronico utilizzato nei sistemi di controllo della temperatura dei forni di rifusione SMT compatibili. Il suo ruolo principale è supportare il monitoraggio accurato della temperatura e una regolazione termica stabile elaborando il feedback dal sistema di rilevamento basato su termocoppia del forno.

Durante la saldatura a riflusso SMT, ogni zona di riscaldamento deve funzionare entro il profilo di temperatura programmato. Un controllo termico accurato influisce direttamente sulle prestazioni di preriscaldamento, immersione, riflusso, temperatura di picco e raffreddamento. Quando il sistema di controllo della temperatura è instabile, il forno potrebbe mostrare letture di zona anomale, deviazioni della temperatura, allarmi ripetuti o risultati di saldatura incoerenti.

Il K1404262 viene utilizzato principalmente come amanutenzione, riparazione o sostituzione di pezzi di ricambioquando il forno installato utilizza la stessa identificazione del modulo e configurazione di controllo. Prima di ordinare, gli acquirenti devono confrontare il codice prodotto esistente, la revisione PCB, i connettori e le informazioni sulla macchina per garantire la corretta corrispondenza.

Informazioni chiave sul prodotto

Causa

Perché si verificano problemi di controllo della temperatura del forno a rifusione

Un forno di rifusione funziona continuamente a temperature elevate, rendendo il suo sistema di controllo della temperatura una parte importante dell'affidabilità della macchina. Dopo un funzionamento prolungato, i componenti elettrici, le termocoppie, i cavi, i connettori, i riscaldatori e i moduli di controllo potrebbero gradualmente sviluppare guasti.

Le anomalie del controllo della temperatura possono derivare da diverse cause e non solo dal modulo di controllo.

Un tecnico dovrebbe ispezionare l'intero circuito di controllo della temperatura prima di decidere che il K1404262 necessita di sostituzione.

Sintomi tipici

Il sistema di controllo della temperatura deve essere ispezionato quando si verifica una delle seguenti condizioni:

• La temperatura della zona di riscaldamento oscilla in modo insolito.
• La temperatura effettiva non segue il valore impostato.
• Una zona di riscaldamento non riesce a raggiungere la temperatura richiesta.
• Le letture della temperatura scompaiono o diventano intermittenti.
• Gli allarmi di temperatura si verificano ripetutamente.
• I profili termici diventano incoerenti tra i cicli di produzione.
• Il forno richiede un tempo eccessivo per stabilizzarsi.
• Un canale della temperatura segnala un valore anomalo.
• La qualità della produzione cambia insieme all'instabilità della temperatura del forno.
• La risoluzione dei problemi indica un modulo di controllo della temperatura difettoso.

Questi sintomi possono essere causati da diversi componenti, quindi si raccomanda una diagnosi sistematica.

Soluzione

Procedura di risoluzione dei problemi consigliata

Quando un forno a rifusione presenta un problema di controllo della temperatura, i tecnici possono seguire una procedura di ispezione strutturata.

1. Controllare l'allarme della macchina

Esaminare il messaggio di allarme della macchina e determinare quale zona o canale di temperatura è interessato.

2. Confronta il punto di riferimento e la temperatura effettiva

Osservare se la temperatura effettiva della zona segue il valore programmato. Una deviazione ampia o continua può indicare un problema all'interno del circuito di controllo.

3. Ispezionare la termocoppia

Controllare la termocoppia interessata per verificare la presenza di fili rotti, collegamenti errati, terminali allentati, contaminazione o danni fisici.

4. Ispezionare cablaggio e connettori

Connettori allentati o cavi di segnale danneggiati possono causare letture intermittenti della temperatura che possono essere confuse con un guasto del modulo.

5. Ispezionare il circuito di riscaldamento

Verificare che il riscaldatore, i dispositivi di commutazione, i componenti di alimentazione e i relativi circuiti elettrici funzionino correttamente.

6. Ispezionare il modulo K1404262

Controllare il modulo per eventuali danni visibili come:

• Segni di bruciature.
• Connettori danneggiati.
• Corrosione.
• Terminali allentati.
• Componenti rotti.
• Segni di surriscaldamento.
• Contaminazione.

7. Sostituire quando ritenuto necessario

Se il K1404262 esistente viene confermato difettoso, sostituirlo con un'unità corrispondente ed eseguire un test della temperatura operativa prima di riportare la macchina in produzione.

Specifiche

Confronto delle versioni sostitutive

Diverse generazioni di forni a rifusione possono utilizzare hardware di controllo della temperatura diverso. L'aspetto simile non significa sempre intercambiabilità diretta.

Nota importante sulla selezione

Prima di sostituire un modulo di controllo, confrontare:

• Numero di parte.
• Revisione PCB.
• Quantità di connettori.
• Posizione del connettore.
• Interfaccia elettrica.
• Interfaccia di comunicazione.
• Modello forno.
• Fotografie della tavola esistenti.

Non è consigliabile ordinare solo in base all'aspetto.

Applicazione

Il modulo di controllo della temperatura K1404262 è adatto per applicazioni di manutenzione che coinvolgono forni di rifusione SMT compatibili utilizzati nella produzione elettronica.

Le applicazioni tipiche includono:

Il modulo può anche essere conservato come pezzo di ricambio critico dalle fabbriche che utilizzano linee di produzione SMT continue.

Come funziona

Il processo di controllo della temperatura funziona come un sistema a circuito chiuso.

Passaggio 1: rilevamento della temperatura

Le termocoppie installate nel forno di rifusione rilevano la temperatura delle relative zone di riscaldamento.

Passaggio 2: trasmissione del segnale

La termocoppia genera un segnale elettrico correlato alla temperatura, che viene trasmesso al sistema di controllo del forno.

Passaggio 3: elaborazione del segnale

Il sistema di controllo della temperatura elabora il segnale di feedback e determina la temperatura effettiva della zona.

Passaggio 4: confronto dei setpoint

La temperatura effettiva viene confrontata con la temperatura target programmata.

Passaggio 5: regolazione del riscaldamento

Il sistema di controllo regola la relativa potenza termica in base alla differenza di temperatura.

Fase 6: Regolazione continua

Questo processo si ripete continuamente per mantenere condizioni termiche stabili durante la produzione.

Un sistema di controllo che funzioni correttamente aiuta a fornire prestazioni termiche ripetibili in più cicli di produzione di PCB.

Come scegliere

La corretta selezione del modulo è essenziale poiché i sistemi di controllo del forno di rifusione possono variare in base all'anno di produzione, alla versione dell'apparecchiatura e alla configurazione elettrica.

1. Conferma K1404262

Verificare che il modulo installato mostri chiaramente ilK1404262identificazione.

2. Controllare la revisione del PCB

Se sulla scheda sono stampate ulteriori informazioni sulla revisione, fornirle quando si richiede un preventivo.

3. Confronta il layout del connettore

Controllare la quantità, il tipo e la posizione del connettore. PCB simili possono comunque avere configurazioni elettriche diverse.

4. Fornire il modello del forno

Il modello del forno di rifusione può fornire informazioni aggiuntive per il controllo della compatibilità.

5. Invia foto nitide

Per una conferma più accurata, fornire fotografie chiare di:

• Modulo completo.
• Etichetta del prodotto.
• Lato anteriore.
• Lato posteriore.
• Zona connettori.

Informazioni sull'ordine consigliate

Fornire informazioni complete aiuta a ridurre il rischio di ordinare un modulo errato.

Raccomandazioni per la manutenzione

Per migliorare l’affidabilità del sistema di controllo della temperatura:

• Mantenere pulito l'armadio elettrico.
• Mantenere un'adeguata ventilazione dell'armadio.
• Ispezionare regolarmente i connettori elettrici.
• Controllare i cavi della termocoppia per eventuali danni.
• Esaminare tempestivamente gli allarmi di temperatura ripetuti.
• Evitare di installare moduli elettronici mentre l'alimentazione è collegata.
• Utilizzare un'adeguata protezione contro le scariche elettrostatiche.
• Registra la cronologia delle sostituzioni e delle riparazioni del modulo.
• Mantenere importanti moduli di riserva per le apparecchiature critiche.

La manutenzione preventiva può ridurre le interruzioni impreviste della produzione e contribuire a mantenere prestazioni termiche costanti.

Domande frequenti

Q1: Cosa fa il modulo di controllo della temperatura TC K1404262?

Il K1404262 viene utilizzato nei sistemi di controllo della temperatura del forno a rifusione compatibili. Supporta l'elaborazione del feedback della termocoppia e aiuta il sistema di controllo a mantenere stabili le temperature della zona di riscaldamento durante la saldatura a rifusione del PCB.

D2: K1404262 può essere utilizzato in ogni forno a rifusione HELLER?

Non necessariamente. Diverse generazioni e configurazioni di forni possono utilizzare diversi moduli di controllo della temperatura. Confermare sempre il codice prodotto esistente, la revisione PCB, la disposizione dei connettori e le informazioni sull'apparecchiatura prima di ordinare.

Q3: Devo sostituire K1404262 se una zona di riscaldamento non funziona?

Non immediatamente. Una condizione di assenza di calore può essere causata anche dalla termocoppia, dal riscaldatore, dal relè, dal cablaggio, dal circuito di alimentazione, dal connettore o da altri componenti di controllo. Per prima cosa è necessario completare una corretta risoluzione dei problemi.

Q4: Quali informazioni sono richieste per la conferma della compatibilità?

Fornire il codice prodotto K1404262, foto chiare del modulo esistente, modello del forno, revisione PCB se disponibile, informazioni sul connettore e la quantità richiesta.

Q5: Si consiglia l'installazione professionale?

SÌ. Il modulo fa parte del sistema di controllo della temperatura del forno. L'installazione e la risoluzione dei problemi devono essere eseguite da personale addestrato che abbia familiarità con i sistemi elettrici e di controllo termico dei forni a rifusione industriali.

Contattaci

Hai bisogno di unHELLER K1404262 Modulo di controllo della temperatura TCper la manutenzione, la sostituzione o l'inventario dei pezzi di ricambio del forno a rifusione?

Inviaci le seguenti informazioni per un preventivo più rapido:

• Numero di parte:K1404262.
• Foto dei moduli esistenti.
• Modello Forno A Rifusione.
• Revisione PCB, se disponibile.
• Quantità richiesta.
• Descrizione del guasto, se è necessaria una conferma tecnica.

Possiamo aiutare conidentificazione delle parti, controllo della compatibilità, disponibilità, tempi di consegna e preventivo.

Invia la tua richiesta oggi per i prezzi e la conferma del prodotto.
