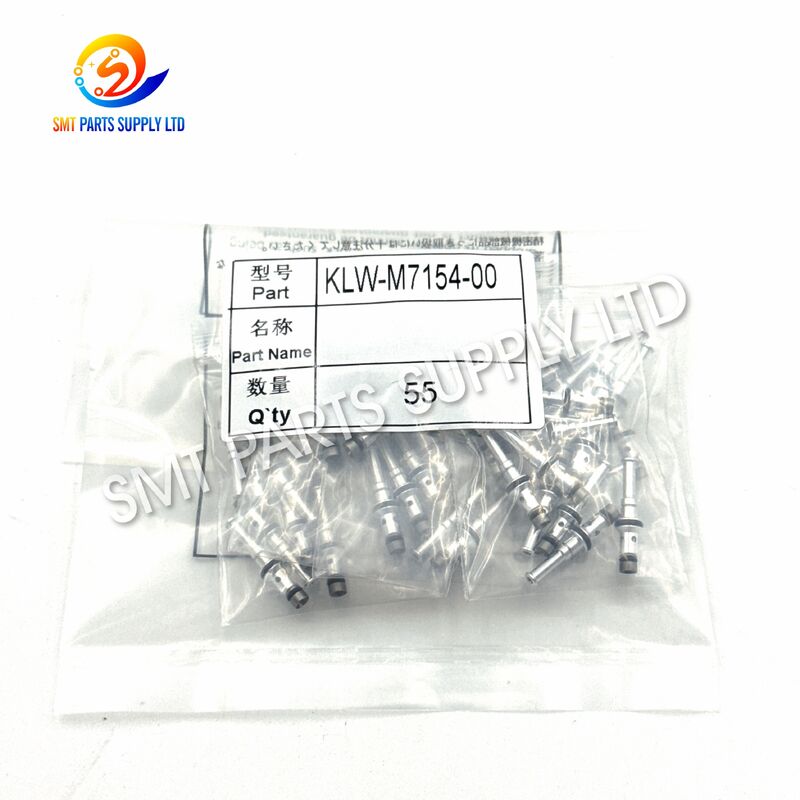

Yamaha KLW-M7154-00 BIT Copper-Core Vacuum Valve per il raccolto di componenti SMT sulle macchine YSM10 YSM20 YSM20R

La valvola a solenoide del generatore di vuoto Yamaha KLW-M7154-00 BIT con nucleo in rame è un componente compatto di controllo pneumatico sviluppato per applicazioni compatibili con macchine di posizionamento SMT YSM10, YSM20 e YSM20R. Installata nel sistema pneumatico di vuoto della macchina o nella testa di posizionamento, assiste nel controllo dei cicli di aspirazione e rilascio richiesti per il prelievo e il posizionamento di componenti elettronici.

Durante la produzione, l'ugello di posizionamento deve generare rapidamente il vuoto, tenere saldamente ogni componente durante il movimento della testa e rilasciarlo accuratamente nella posizione PCB programmata. Una valvola contaminata, usurata, che perde o con risposta lenta può causare aspirazione instabile, allarmi di componenti mancanti, rilascio ritardato, caduta di componenti o interruzioni ripetute della macchina.

KLW-M7154-00 è adatta per la manutenzione preventiva, la riparazione urgente di attrezzature, la manutenzione della testa di posizionamento e l'inventario di pezzi di ricambio. Prima di ordinare, i clienti devono confrontare il numero di parte completo, la marcatura BIT, il connettore, la disposizione delle porte pneumatiche, le dimensioni di montaggio, il modello della macchina e le fotografie del componente originale per garantire la corretta configurazione.

I problemi di aspirazione del vuoto sono comuni problemi di manutenzione nelle attrezzature di posizionamento SMT. Tuttavia, non tutti i guasti di prelievo sono causati da un ugello danneggiato. La valvola del generatore di vuoto, il meccanismo di commutazione del solenoide, i tubi pneumatici, i filtri, i connettori, i sensori e la qualità dell'aria compressa possono influenzare il risultato.

Quando KLW-M7154-00 diventa contaminata, usurata, ristretta, elettricamente instabile o meccanicamente lenta, l'ugello di posizionamento potrebbe non ricevere il corretto livello di vuoto al momento richiesto.

Una valvola a solenoide generatore di vuoto dovrebbe essere ispezionata quando la macchina presenta una o più delle seguenti condizioni:

• Frequenti allarmi di componenti mancanti.
• Ridotta aspirazione dell'ugello.
• Caduta di componenti durante il movimento della testa.
• Componenti che rimangono attaccati all'ugello dopo il posizionamento.
• Rilascio ritardato del componente.
• Prestazioni di prelievo intermittenti.
• Prestazioni di vuoto diverse tra le posizioni della testa.
• Ripetuti allarmi di vuoto o pneumatici.
• Rumore anomalo di perdita d'aria.
• Aumento del consumo di aria compressa.
• Prestazioni di produzione che cambiano dopo un funzionamento prolungato.
• Fallimento del prelievo che continua dopo la pulizia dell'ugello.
• Risposta del vuoto che diventa più lenta del normale.
• Tempo di fermo macchina causato da ripetuti reset manuali.

Poiché diversi componenti possono produrre sintomi simili, i tecnici dovrebbero eseguire un'ispezione sistematica prima di sostituire la valvola.

Quando l'ispezione conferma che il componente di controllo del vuoto esistente è difettoso, la sua sostituzione con una valvola KLW-M7154-00 correttamente abbinata può aiutare a ripristinare prestazioni stabili di aspirazione e rilascio.

Una valvola a vuoto selezionata correttamente e installata correttamente può aiutare a:

• Ripristinare l'aspirazione stabile dell'ugello.
• Migliorare la coerenza del prelievo dei componenti.
• Ridurre gli errori di componenti mancanti.
• Ridurre la caduta di componenti durante il movimento.
• Migliorare la velocità di risposta dell'aspirazione.
• Supportare un rilascio accurato dei componenti.
• Minimizzare le interruzioni ripetute della macchina.
• Migliorare l'efficienza della manutenzione della testa di posizionamento.
• Ridurre la sostituzione non necessaria dell'ugello.
• Migliorare l'utilizzo complessivo della linea.
• Supportare una produzione costante ad alta velocità.
• Ridurre i tempi di riparazione di emergenza.
• Migliorare la pianificazione della manutenzione dei pezzi di ricambio.
• Mantenere una qualità di posizionamento stabile durante lunghi cicli di produzione.

La sostituzione della sola valvola non correggerà guasti causati da ugelli bloccati, filtri danneggiati, tubi che perdono, pressione dell'aria compressa instabile, sensori difettosi, problemi della scheda di controllo o impostazioni errate della macchina. L'ispezione completa del sistema rimane essenziale.

Valvole a vuoto simili possono avere un aspetto esterno quasi identico pur utilizzando tensioni operative, connettori, staffe di montaggio, direzioni delle porte dell'aria, caratteristiche di flusso o strutture interne diverse.

Prima di effettuare un ordine, confermare tutti i seguenti elementi:

1. Numero di parte completo: KLW-M7154-00.
2. Marcatura del corpo BIT.
3. Modello della macchina.
4. Tipo di testa di posizionamento.
5. Forma del connettore originale.
6. Disposizione dei pin del connettore.
7. Numero di porte pneumatiche.
8. Dimensione e direzione delle porte.
9. Posizione dei fori di montaggio.
10. Dimensioni complessive del prodotto.
11. Direzione del cavo o del filo.
12. Configurazione aggiuntiva della staffa.
13. Numero di serie della macchina, se disponibile.
14. Fotografie del componente rimosso.
15. Condizione e quantità del prodotto richieste.

Le informazioni sulla compatibilità sono fornite come riferimento per l'acquisto. Revisioni della macchina, configurazioni della testa, specifiche regionali e modifiche precedenti possono creare differenze tra attrezzature che utilizzano lo stesso nome modello.

La valvola supporta la sequenza pneumatica richiesta per l'ugello per prelevare componenti elettronici da alimentatori a nastro, vassoi, alimentatori a stick o altri sistemi di alimentazione componenti.

Dopo il prelievo, il vuoto stabile trattiene il componente mentre la testa di posizionamento si muove. Alla coordinata PCB programmata, la valvola aiuta a rilasciare il vuoto in modo che il componente possa essere posizionato sul pad di pasta saldante.

KLW-M7154-00 può essere utilizzata durante la manutenzione di teste di posizionamento compatibili che presentano aspirazione debole, rilascio ritardato, perdita d'aria, vuoto intermittente o allarmi di prelievo ripetuti.

Le fabbriche che utilizzano più macchine YSM possono stoccare valvole confermate come pezzi di manutenzione preventiva. La sostituzione pianificata può ridurre il rischio di arresti di produzione imprevisti.

Per le linee di produzione in cui il tempo di fermo macchina influisce direttamente sui programmi di consegna, avere una valvola di ricambio correttamente identificata può ridurre i tempi di riparazione.

La produzione ad alta mescolanza cambia frequentemente dimensioni, forma, peso e imballaggio dei componenti. Una risposta stabile del vuoto aiuta a mantenere prestazioni di prelievo affidabili su diversi prodotti.

I fornitori di servizi di produzione elettronica richiedono attrezzature di posizionamento flessibili per frequenti cambi di produzione. Componenti pneumatici affidabili supportano un output stabile e riducono le interruzioni impreviste.

Il componente può supportare linee SMT che producono schede di controllo per elettrodomestici, prodotti di comunicazione, display, dispositivi intelligenti e altri prodotti di elettronica di consumo.

La produzione di PCB automobilistici richiede un controllo di processo costante e una manutenzione tracciabile. La corretta identificazione del pezzo e i test post-sostituzione aiutano a supportare procedure organizzate di gestione delle attrezzature.

Le applicazioni adatte includono la produzione SMT per alimentatori, controller, moduli di automazione, sensori industriali, strumentazione, apparecchiature di sicurezza e sistemi di comunicazione.

Le aziende di manutenzione possono utilizzare KLW-M7154-00 per la riparazione di macchine dei clienti, la manutenzione delle teste di posizionamento, il ricondizionamento delle attrezzature e il supporto di pezzi di ricambio.

I distributori di ricambi SMT possono stoccare questo modello per clienti in Europa, Nord America, Sud-Est asiatico e altri mercati di produzione elettronica.

L'aria compressa pulita e asciutta entra nel circuito pneumatico della macchina. L'aria dovrebbe passare attraverso il corretto sistema di filtrazione e regolazione prima di raggiungere il componente di controllo del vuoto.

La macchina di posizionamento invia un comando elettrico in base alla sequenza di prelievo e posizionamento programmata. La valvola deve rispondere al momento giusto.

Dopo aver ricevuto il segnale di controllo, il meccanismo del solenoide modifica il percorso del flusso d'aria interno. Questo processo di commutazione controlla il circuito di generazione del vuoto.

Il flusso d'aria attraverso il sistema di vuoto crea una pressione negativa all'ugello di posizionamento. L'ugello contatta il componente e lo trattiene tramite aspirazione.

La macchina può utilizzare sensori di pressione o vuoto per confermare che il componente sia stato prelevato correttamente. Prestazioni instabili della valvola possono comportare una conferma non riuscita.

La testa di posizionamento sposta il componente dalla sua posizione di alimentazione verso il PCB. È necessario un vuoto stabile per evitare che il componente cada, si sposti, ruoti o si disallinei in modo errato.

Alla coordinata di posizionamento programmata, la macchina cambia il segnale della valvola. Il vuoto viene rilasciato in modo che il componente si separi dall'ugello.

Questo processo si ripete continuamente durante la produzione. Anche un piccolo ritardo di risposta può influire su migliaia di cicli di posizionamento, rendendo la condizione della valvola importante per prestazioni di produzione costanti.

La selezione corretta riduce il rischio di installazione, i ritardi di produzione e i resi non necessari.

Per un preventivo accurato, fornire:

• Numero di parte: KLW-M7154-00.
• Modello macchina: YSM10, YSM20 o YSM20R.
• Tipo di testa di posizionamento, se disponibile.
• Quantità richiesta.
• Condizione del prodotto richiesta.
• Paese di destinazione e codice postale.
• Fotografie della valvola originale.
• Immagine chiara dell'etichetta del numero di parte.
• Fotografie del connettore e delle porte pneumatiche.
• Qualsiasi requisito di consegna urgente.
• Metodo di ispezione richiesto.
• Altri ricambi SMT richiesti nella stessa spedizione.

Le fotografie dovrebbero essere fornite quando:

• L'etichetta originale è danneggiata.
• È visibile solo una parte del numero di modello.
• La macchina è stata modificata.
• Il vecchio componente ha una staffa aggiuntiva.
• L'orientamento del connettore appare diverso.
• L'acquirente sta confrontando diverse valvole simili.
• La macchina è stata precedentemente riparata con un pezzo sostitutivo.
• Il numero di serie dell'attrezzatura non è disponibile.
• La tensione operativa richiesta è incerta.
• Il cliente necessita di conferma prima di un ordine in blocco.

L'installazione deve essere eseguita da personale di manutenzione SMT qualificato.

• Arrestare la macchina secondo le procedure approvate.
• Scollegare l'alimentazione principale.
• Isolare l'alimentazione dell'aria compressa.
• Rilasciare la pressione pneumatica residua.
• Registrare la posizione originale della valvola.
• Fotografare tutti i tubi e i connettori.
• Confermare il numero di parte di ricambio.
• Preparare strumenti puliti e adatti.
• Proteggere le porte pneumatiche aperte dalla contaminazione.
• Verificare che la configurazione di ricambio corrisponda al componente rimosso.

• Non tirare o torcere i fili elettrici.
• Non forzare il connettore in posizione.
• Confermare la corretta connessione tubo-porta.
• Mantenere i passaggi dell'aria liberi da polvere e olio.
• Allineare i fori di montaggio prima di serrare le viti.
• Serrare i fissaggi in modo uniforme.
• Evitare una coppia di serraggio eccessiva.
• Non piegare o schiacciare i tubi pneumatici.
• Confermare che la valvola non interferisca con le parti in movimento.
• Mantenere la direzione di installazione originale.

• Ripristinare gradualmente l'alimentazione dell'aria compressa.
• Controllare tutte le giunzioni per perdite.
• Ripristinare l'alimentazione e controllare il segnale di controllo.
• Testare la commutazione della valvola.
• Controllare le prestazioni del vuoto dell'ugello.
• Eseguire la verifica del prelievo dei componenti.
• Confermare il normale rilascio dei componenti.
• Monitorare la macchina per allarmi.
• Eseguire un ciclo di produzione di prova controllato.
• Registrare la data di sostituzione e la posizione della testa.

Non inserire oggetti metallici appuntiti nelle porte della valvola. Non utilizzare prodotti chimici di pulizia inadatti. Lo smontaggio non autorizzato può danneggiare guarnizioni interne, bobine, molle o passaggi d'aria di precisione.

Le procedure di ispezione disponibili possono variare a seconda della condizione del prodotto quotata.

I clienti con standard di ispezione specifici devono dichiarare i propri requisiti prima della conferma dell'ordine.

Il corpo della valvola, il connettore e le porte pneumatiche richiedono un'adeguata protezione durante il trasporto internazionale.

1. Controllare l'identificazione del prodotto.
2. Proteggere le porte pneumatiche esposte.
3. Mettere il componente in un sacchetto protettivo pulito.
4. Aggiungere protezione antistatica quando richiesto.
5. Avvolgere la valvola con materiale ammortizzante.
6. Evitare pressione diretta sul connettore.
7. Mettere il prodotto in una robusta scatola interna.
8. Aggiungere materiale antiurto attorno alla scatola interna.
9. Applicare un'etichetta chiara con il numero di parte.
10. Sigillare saldamente il cartone esterno.

Le opzioni di spedizione possono essere organizzate in base alla quantità dell'ordine, alla destinazione, all'urgenza della consegna, alle dimensioni del pacco e alle preferenze del cliente.

Il modello completo KLW-M7154-00 viene utilizzato per la revisione delle richieste, l'ispezione, l'imballaggio e la consegna.

I clienti possono inviare informazioni sulla macchina, fotografie del componente originale, dettagli del connettore, disposizioni delle porte pneumatiche e dimensioni per il confronto.

Adatto per sostituzioni di emergenza di un singolo pezzo, domanda di manutenzione regolare o acquisto di scorte in lotti.

Il prodotto è destinato alla manutenzione di attrezzature SMT, alla manutenzione delle teste di posizionamento, alla riparazione di sistemi a vuoto e alla gestione di pezzi di ricambio.

La protezione individuale aiuta a ridurre il rischio di danni al connettore, alle porte e al corpo durante il trasporto internazionale.

I clienti possono combinare la richiesta della valvola con requisiti per alimentatori, ugelli, filtri, sensori, motori, cinghie, cilindri, cavi, schede e altri ricambi per macchine SMT.

KLW-M7154-00 viene utilizzato nel sistema di controllo del vuoto pneumatico di macchine di posizionamento SMT compatibili. Aiuta a controllare l'aspirazione e il rilascio dell'ugello durante il prelievo, il trasporto e il posizionamento di componenti elettronici.

Il pezzo viene comunemente selezionato per applicazioni YSM10, YSM20 e YSM20R. Tuttavia, le revisioni della macchina e le configurazioni della testa di posizionamento possono differire, quindi è necessario confermare la valvola originale, il connettore, le porte, le dimensioni e le informazioni della macchina.

Fornire il numero di parte completo, il modello della macchina, il tipo di testa, l'etichetta del pezzo originale, la foto del connettore, la foto delle porte pneumatiche, la foto della posizione di installazione, la quantità richiesta e la destinazione di consegna. Si consiglia vivamente il confronto fisico.

I sintomi possibili includono aspirazione debole, errori di prelievo intermittenti, caduta di componenti, rilascio ritardato, vuoto continuo, perdita d'aria, rumore pneumatico anomalo, allarmi di vuoto ripetuti o interruzioni di produzione dopo che l'ugello e i filtri sono stati ispezionati.

Un aspetto simile non garantisce la compatibilità. Modelli diversi possono utilizzare tensioni, caratteristiche di flusso, connettori, dimensioni di montaggio, porte pneumatiche, staffe o strutture interne diverse. Confermare sempre il numero di parte completo e la configurazione fisica.

Contatta il nostro team di vendita per disponibilità attuale, prezzi, condizioni del prodotto, opzioni di ispezione, dettagli di imballaggio e accordi di consegna internazionale.

Per un preventivo rapido e accurato, si prega di fornire:

• Modello del prodotto: KLW-M7154-00.
• Modello macchina e configurazione testa.
• Quantità richiesta.
• Condizione del prodotto richiesta.
• Paese di destinazione e codice postale.
• Fotografie chiare del componente originale.
• Dettagli del connettore e delle porte pneumatiche.
• Programma di consegna previsto.
• Documentazione di ispezione richiesta.
• Altri ricambi per macchine SMT necessari nello stesso ordine.

Il nostro team esaminerà le tue informazioni e fornirà una proposta di fornitura appropriata in base al modello, alla configurazione, alla quantità e ai requisiti di consegna confermati.
