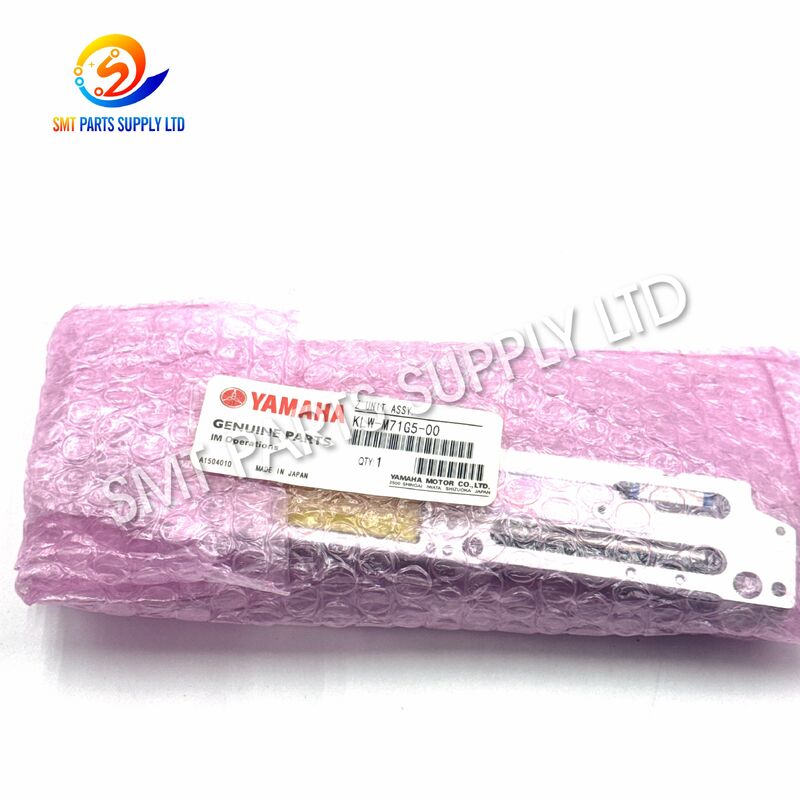

Yamaha KLW-M71G5-00 Unità Motore Lineare Asse Z per YSM10 YSM20R con Movimento Verticale a Controllo di Precisione e Gruppo Integrato

Yamaha KLW-M71G5-00 Unità Motore Lineare Asse Z YSM10 YSM20R

L'unità motore lineare asse Z Yamaha KLW-M71G5-00 è un gruppo di movimento di precisione sviluppato per le apparecchiature di posizionamento SMT Yamaha YSM10 e YSM20R compatibili. Installata nel meccanismo dell'asse Z della testa di montaggio, l'unità supporta il movimento verticale controllato richiesto quando un ugello si avvicina a un componente, completa il prelievo, si sposta nella posizione di posizionamento e abbassa il componente sul circuito stampato.

Un gruppo asse Z stabile è essenziale per mantenere un'altezza di prelievo, un'altezza di posizionamento, un ritmo operativo e un movimento dell'ugello coerenti. Quando l'unità esistente si usura, si danneggia, si contamina o diventa meccanicamente instabile, la macchina può presentare movimenti anomali, errori di prelievo, variazioni dell'altezza di posizionamento, vibrazioni, allarmi o una ridotta efficienza produttiva.

Il KLW-M71G5-00 viene fornito come unità Z integrata piuttosto che come un motore generico non correlato. È adatto per team di manutenzione, impianti di produzione SMT, rigeneratori di apparecchiature e distributori di pezzi di ricambio che richiedono una sostituzione correttamente identificata per le apparecchiature di posizionamento Yamaha. Il numero di parte e la configurazione della macchina devono essere verificati prima dell'acquisto.

Causa: Perché le unità motore asse Z richiedono la sostituzione

La testa di montaggio di una macchina SMT esegue un gran numero di movimenti verticali ripetuti durante la produzione quotidiana. Ogni ciclo di prelievo e posizionamento richiede che il meccanismo dell'asse Z abbassi e sollevi l'ugello in modo accurato. Lunghe ore di funzionamento, alta velocità di produzione, polvere, deterioramento del grasso, collisioni accidentali dell'ugello e manutenzione errata possono influenzare gradualmente le condizioni del gruppo.

Le cause comuni di guasto dell'unità asse Z includono:

Un problema dell'asse Z non dovrebbe essere diagnosticato da un solo sintomo. Prima di sostituire l'unità, i tecnici dovrebbero anche ispezionare l'albero dell'ugello, i connettori, i cavi, il meccanismo della testa, il feedback del controller, la posizione di montaggio e le parti meccaniche correlate.

Sintomi tipici di un'unità Z usurata o danneggiata

Le seguenti condizioni possono indicare che l'unità asse Z esistente richiede ispezione o sostituzione:

Questi sintomi possono anche derivare da altri sistemi della macchina. Si raccomanda un'ispezione completa prima di ordinare o installare il ricambio.

Soluzione: Ripristinare il movimento verticale controllato della testa

La sostituzione di un'unità asse Z difettosa o instabile con il gruppo KLW-M71G5-00 correttamente abbinato può aiutare a ripristinare la risposta meccanica della testa di montaggio. La sostituzione è intesa a fornire una soluzione di manutenzione pratica quando l'unità esistente non può più funzionare entro le condizioni di produzione richieste.

Gli obiettivi principali della manutenzione sono:

L'unità di ricambio deve essere installata da tecnici qualificati e familiari con le apparecchiature SMT Yamaha. La calibrazione della macchina e la verifica operativa devono essere completate dopo l'installazione.

Principali vantaggi del prodotto

1. Numero di parte chiaramente identificato

KLW-M71G5-00 fornisce un riferimento preciso per l'acquisto e il controllo dell'inventario. L'utilizzo del numero di parte esatto riduce il rischio di selezionare un gruppo visivamente simile ma incompatibile.

2. Unità asse Z integrata

Il prodotto viene fornito come gruppo unità asse Z, rendendolo adatto alla sostituzione quando l'intero gruppo di movimento richiede assistenza piuttosto che solo un singolo sottocomponente.

3. Progettato per il funzionamento della testa di montaggio SMT

Il gruppo supporta il movimento verticale ripetuto durante i processi di prelievo e posizionamento dei componenti, dove il movimento controllato e l'altezza costante sono importanti.

4. Adatto per l'inventario di manutenzione

Le fabbriche SMT possono conservare il pezzo come ricambio critico per la manutenzione programmata, la sostituzione di emergenza, la rigenerazione delle macchine o il recupero della linea.

5. Supporta la riduzione dei tempi di fermo

Un'unità di ricambio pre-verificata aiuta i team di manutenzione a rispondere rapidamente quando un guasto dell'asse Z interrompe la produzione.

6. Ispezione prima della spedizione

Le unità disponibili possono essere controllate per l'identificazione del numero di parte, l'aspetto, i connettori, le superfici di montaggio e le condizioni meccaniche di base prima della spedizione.

7. Condizioni di fornitura flessibili

A seconda della disponibilità a magazzino e dei requisiti del cliente, le condizioni di fornitura possono includere opzioni di ricambio nuove, usate originali, rigenerate o equivalenti. La condizione esatta deve essere confermata nel preventivo.

8. Supporto per la consegna internazionale

Il compatto pezzo di ricambio industriale può essere imballato per corriere internazionale, trasporto aereo o spedizione consolidata in base alla quantità dell'ordine e alla destinazione.

Specifiche

Importante:Tensione, resistenza, disposizione dei connettori, dimensioni di montaggio e compatibilità della testa non devono essere presunte dall'aspetto. Si prega di fornire l'etichetta del pezzo originale e le informazioni sulla macchina prima di ordinare.

Riferimento compatibilità

Gli elenchi industriali descrivono KLW-M71G5-00 come un gruppo unità asse Z Yamaha serie YSM10/YSM20, mentre alcuni elenchi fanno riferimento anche a YSM20R. Per questo motivo, l'approvazione dell'acquisto dovrebbe basarsi sul numero di parte installato piuttosto che solo sul nome della macchina.

Applicazione

L'unità motore lineare asse Z KLW-M71G5-00 può essere utilizzata in diversi ambienti di produzione e manutenzione SMT.

Linee di produzione SMT

Adatto per fabbriche elettroniche che operano macchine di posizionamento Yamaha in produzione continua o su più turni.

Manutenzione preventiva delle macchine

L'unità può essere preparata come ricambio critico durante la manutenzione programmata delle macchine, specialmente dove l'interruzione della produzione comporta costi elevati.

Riparazione di guasti di emergenza

Quando la diagnosi conferma il guasto dell'unità asse Z, un ricambio verificato può aiutare a ridurre i tempi di fermo macchina prolungati.

Rigenerazione delle apparecchiature

Utilizzato durante la ricostruzione o la ricondizionamento di macchine di posizionamento Yamaha serie YSM compatibili.

Distribuzione di pezzi di ricambio

Adatto per fornitori di parti industriali che supportano fabbriche SMT, produttori a contratto, centri di riparazione e commercianti di apparecchiature.

Espansione della capacità produttiva

Utile quando si preparano scorte di pezzi di ricambio aggiuntivi per linee SMT appena installate o trasferite.

Applicazioni di produzione elettronica

Come funziona

L'asse Z è responsabile del movimento verticale controllato del meccanismo dell'ugello o della testa di montaggio. Il suo funzionamento costituisce una parte essenziale del ciclo di prelievo e posizionamento SMT.

Passaggio 1: Posizionamento del componente

Il feeder presenta un componente nella posizione di prelievo programmata. La testa di montaggio si sposta orizzontalmente per allineare l'ugello selezionato sopra il componente.

Passaggio 2: Abbassamento asse Z

L'unità asse Z sposta l'ugello verso il basso verso il componente. La distanza di spostamento è controllata in base alla programmazione della macchina, ai dati del componente, al tipo di ugello e alle informazioni di calibrazione.

Passaggio 3: Prelievo del componente

L'ugello raggiunge l'altezza di prelievo richiesta. Viene applicato il vuoto attraverso l'ugello per tenere il componente.

Passaggio 4: Sollevamento asse Z

L'asse Z solleva l'ugello e il componente prelevato dal feeder. Un movimento verticale stabile aiuta a prevenire lo spostamento o la perdita del componente.

Passaggio 5: Ispezione e correzione

A seconda della configurazione della macchina, il componente può passare attraverso il riconoscimento visivo. Il sistema controlla la posizione e la rotazione prima del posizionamento.

Passaggio 6: Spostamento nella posizione del PCB

La testa si sposta alle coordinate di posizionamento programmate sul circuito stampato.

Passaggio 7: Posizionamento controllato

L'asse Z abbassa il componente all'altezza di posizionamento definita. Un movimento accurato è importante perché un'altezza eccessiva, un'altezza insufficiente o un movimento instabile possono influire sulla qualità del posizionamento.

Passaggio 8: Rilascio e ritorno

Il componente viene rilasciato e l'asse Z solleva l'ugello per il ciclo successivo.

Questa sequenza viene ripetuta continuamente. Pertanto, l'unità Z deve fornire una risposta stabile attraverso un numero molto elevato di cicli di produzione.

Relazione funzionale con altri sistemi SMT

Una corretta unità asse Z da sola non può compensare una selezione errata dell'ugello, feeder danneggiati, perdite di vuoto, scarso supporto PCB o programmazione imprecisa. La produzione affidabile dipende dall'intero sistema macchina.

Linee guida per l'installazione

L'installazione deve essere eseguita da personale di manutenzione SMT qualificato.

Prima dell'installazione

1. Arrestare la macchina secondo la procedura di arresto approvata.
2. Scollegare l'alimentazione elettrica e seguire i requisiti di blocco della struttura.
3. Registrare gli allarmi macchina correnti e i sintomi operativi.
4. Fotografare la posizione di installazione originale e il percorso dei cavi.
5. Confermare che l'etichetta dell'unità vecchia sia KLW-M71G5-00 o un riferimento di ricambio approvato.
6. Ispezionare l'unità di ricambio per danni da trasporto.
7. Confrontare connettori, punti di montaggio, lunghezza cavo e interfacce meccaniche.
8. Preparare strumenti puliti e un'area di lavoro protetta dall'elettricità statica.

Durante l'installazione

1. Evitare di tirare i connettori dal cavo.
2. Proteggere i connettori esposti da polvere e contaminazione.
3. Mantenere viti, rondelle, staffe e distanziatori nelle loro posizioni originali.
4. Non forzare il gruppo nella posizione di montaggio.
5. Confermare l'allineamento meccanico prima di serrare le viti.
6. Instradare i cavi lontano da bordi taglienti e sezioni in movimento.
7. Serrare il materiale di fissaggio secondo la procedura di servizio della macchina.
8. Ricontrollare ogni connessione prima di applicare l'alimentazione.

Dopo l'installazione

1. Eseguire l'inizializzazione richiesta della macchina.
2. Controllare che l'asse Z si muova liberamente e senza ostacoli.
3. Eseguire il movimento a una velocità operativa sicura o ridotta.
4. Osservare rumore, vibrazioni, movimento cavi e stato allarmi.
5. Completare la calibrazione dell'altezza dell'ugello e relativa alla testa.
6. Testare il prelievo utilizzando componenti appropriati.
7. Verificare l'altezza di posizionamento su una scheda di test controllata.
8. Aumentare gradualmente la velocità di produzione dopo una verifica riuscita.
9. Registrare la data di sostituzione e i risultati della manutenzione.

Processo di ispezione e controllo qualità

Il test funzionale dipende dalla condizione del prodotto, dalla piattaforma di test disponibile e dall'accordo d'ordine. Gli acquirenti che richiedono un rapporto di test specifico o un video operativo dovrebbero dichiarare il requisito prima di effettuare l'ordine.

Imballaggio e consegna

L'unità asse Z è un gruppo industriale di precisione e deve essere protetta da urti, umidità, polvere e danni ai connettori durante il trasporto.

Metodo di imballaggio consigliato

Metodi di spedizione disponibili

• DHL express
• FedEx express
• UPS express
• Trasporto aereo internazionale
• Spedizione consolidata
• Corriere designato dal cliente
• Consegna a un magazzino merci nazionale

Il costo di spedizione e i tempi di consegna dipendono dalla destinazione, dalle dimensioni del pacco, dai requisiti dichiarati e dal metodo di trasporto selezionato.

Come scegliere l'unità asse Z corretta

Scegliere un ricambio basandosi solo sull'aspetto del prodotto può portare a un acquisto errato. Gruppi motore SMT dall'aspetto simile possono avere connettori, posizioni di montaggio, parametri elettrici, requisiti di spostamento o applicazioni macchina diversi.

Passaggio 1: Controllare il numero di parte completo

Confermare che l'etichetta originale mostri:

KLW-M71G5-00

Fornire anche eventuali suffissi o revisioni visualizzati sull'etichetta, come una lettera aggiuntiva o un riferimento “X”.

Passaggio 2: Confermare il modello della macchina

Fornire l'identificazione completa della macchina:

• Yamaha YSM10
• Yamaha YSM20
• Yamaha YSM20R
• Altro modello esatto, quando applicabile

Passaggio 3: Confermare il numero di serie della macchina

Macchine dello stesso modello possono avere revisioni di produzione o configurazioni della testa diverse. Il numero di serie migliora la verifica tecnica.

Passaggio 4: Confermare il tipo di testa

La stessa serie di macchine di posizionamento può utilizzare teste diverse. Si consiglia una foto dell'etichetta di identificazione della testa.

Passaggio 5: Confrontare i connettori

Controllare:

• Quantità connettori
• Forma connettori
• Disposizione pin
• Direzione uscita cavo
• Lunghezza cavo
• Meccanismo di blocco

Passaggio 6: Confrontare le interfacce meccaniche

Controllare:

• Posizione foro di montaggio
• Forma staffa
• Disposizione albero e guida
• Profilo generale
• Posizione instradamento cavi

Passaggio 7: Fornire foto chiare del prodotto

Le foto consigliate includono:

Passaggio 8: Confermare la condizione del prodotto

Scegliere l'opzione di fornitura richiesta:

Passaggio 9: Confermare garanzia e test

Chiedere al fornitore di indicare:

• Condizione del prodotto
• Metodo di test
• Periodo di garanzia
• Requisiti di reso
• Tempo di consegna
• Accessori inclusi
• Metodo di imballaggio

Informazioni sull'ordine

Per un preventivo rapido e accurato, si prega di fornire i seguenti dettagli:

Fornire informazioni complete riduce i ritardi nel preventivo e aiuta a prevenire errori di compatibilità.

Confronto con parti selezionate in modo errato

Qualche minuto impiegato per verificare l'unità originale può prevenire significativi tempi di fermo macchina, costi di reso e ritardi di produzione.

Raccomandazioni di manutenzione

Controlli giornalieri

• Osservare rumori anomali della testa.
• Controllare allarmi ripetuti di prelievo o posizionamento.
• Mantenere pulito l'interno della macchina.
• Monitorare collisioni dell'ugello e movimenti insoliti.
• Registrare codici di errore ricorrenti.

Controlli settimanali

• Ispezionare il percorso visibile dei cavi.
• Controllare i connettori per allentamenti.
• Rivedere i dati relativi agli errori di prelievo ripetuti.
• Ispezionare l'area della testa per contaminazione.
• Confermare che non si stiano sviluppando vibrazioni anomale.

Manutenzione programmata

• Seguire il programma di manutenzione della macchina.
• Controllare il meccanismo dell'asse Z e le parti mobili associate.
• Eseguire la calibrazione dopo lavori meccanici.
• Sostituire ugelli danneggiati e parti correlate usurate.
• Conservare correttamente i ricambi critici per l'asse Z.

Stoccaggio pezzi di ricambio

Domande frequenti

1. Il KLW-M71G5-00 è adatto per ogni macchina Yamaha YSM10 e YSM20R?

Non necessariamente. È comunemente referenziato per apparecchiature Yamaha serie YSM10 e YSM20, ma il tipo di testa, la revisione della macchina, i connettori e la configurazione del numero di serie possono variare. Si prega di confermare l'etichetta originale e fornire le informazioni sulla macchina prima di ordinare.

2. Questo prodotto è solo un motore o un gruppo completo asse Z?

Il KLW-M71G5-00 viene generalmente fornito e identificato come un gruppo unità asse Z. I componenti esatti inclusi possono variare in base alla condizione di magazzino, quindi i clienti dovrebbero confermare la configurazione fornita utilizzando foto attuali e dettagli del preventivo.

3. L'unità può risolvere errori di prelievo e posizionamento?

Può aiutare quando l'errore è causato da un movimento dell'asse Z instabile o difettoso. Tuttavia, gli errori di prelievo possono anche derivare da ugelli, feeder, perdite di vuoto, presentazione dei componenti, calibrazione, cavi, controller o impostazioni del programma errate.

4. Quali informazioni sono richieste prima del preventivo?

Si prega di fornire il numero di parte, il modello della macchina, il numero di serie, il tipo di testa, la quantità richiesta, la condizione del prodotto desiderata, il paese di consegna e foto chiare dell'etichetta dell'unità originale, dei connettori e della struttura di montaggio.

5. È richiesta la calibrazione dopo la sostituzione dell'unità asse Z?

Sì. Dopo la sostituzione meccanica, tecnici qualificati dovrebbero completare l'inizializzazione richiesta, il controllo del movimento, la calibrazione dell'altezza dell'ugello, il test di prelievo e la verifica del posizionamento prima di riportare la macchina alla produzione a velocità normale.

Contattaci

Cerchi un ricambio affidabile per il tuo sistema asse Z della testa di montaggio Yamaha YSM10 o YSM20R?

Inviaci le seguenti informazioni per una rapida conferma tecnica e un preventivo:

• Numero di parte: KLW-M71G5-00
• Modello macchina Yamaha
• Numero di serie macchina
• Tipo testa di montaggio
• Quantità richiesta
• Condizione preferita
• Foto etichetta unità originale
• Foto connettore e montaggio
• Paese di consegna e codice postale

Supportiamo fabbriche SMT globali, team di manutenzione apparecchiature, produttori a contratto, centri di riparazione e distributori di pezzi di ricambio industriali.

Contattaci oggi stesso per:

• Conferma compatibilità
• Disponibilità magazzino attuale
• Selezione condizione prodotto
• Foto ispezione
• Informazioni imballaggio
• Preventivo spedizione
• Supporto ordini all'ingrosso
• Ricambi SMT Yamaha correlati

Avviso marchio:Yamaha e nomi di modelli macchina correlati sono utilizzati solo per l'identificazione del prodotto e il riferimento di compatibilità. Tutti i marchi appartengono ai rispettivi proprietari.
