Set di elementi filtranti SMC AF30P-060S AFM40P-060AS 5 µm 0.3 µm per filtrazione di particelle e nebbia d'olio dall'aria compressa

Set elementi filtranti SMC AF30P-060S AFM40P-060AS 5μm 0,3μm AF30 AFM40

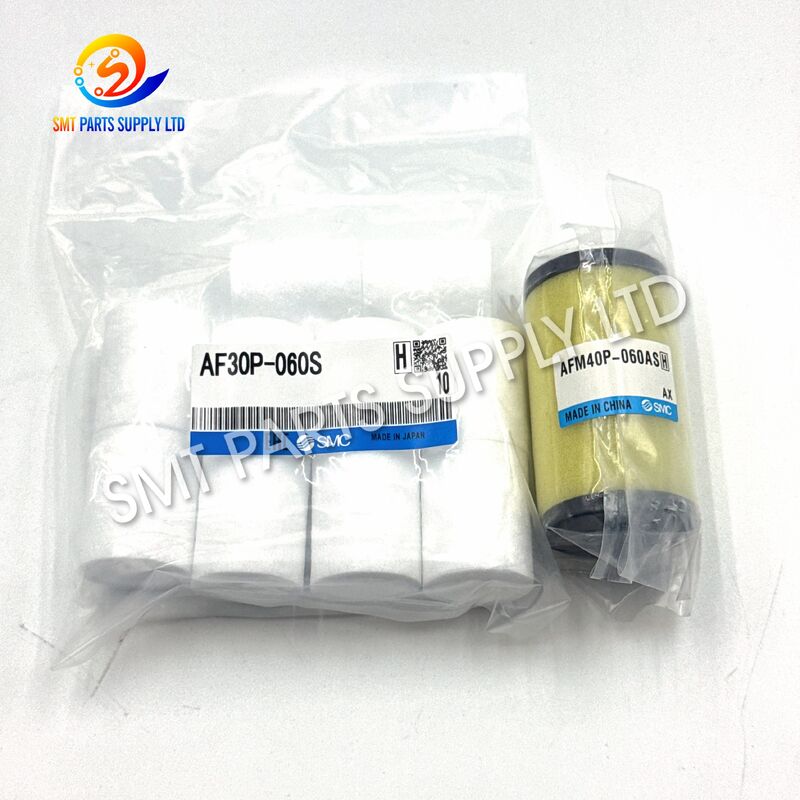

Il set di elementi filtranti SMC AF30P-060S e AFM40P-060AS è progettato per la manutenzione preventiva dei sistemi di preparazione dell'aria compressa utilizzati nelle apparecchiature di produzione SMT, nelle linee di assemblaggio automatizzate, nelle macchine di ispezione, negli utensili pneumatici e nei sistemi di controllo industriale. L'AF30P-060S funge da elemento filtrante nominale da 5 μm per i filtri dell'aria della serie AF30, mentre l'AFM40P-060AS è un gruppo di elementi utilizzato con i microfiltri disoleatori della serie AFM40. Le informazioni di riferimento ufficiali di SMC identificano AF30P-060S come elemento filtrante sostitutivo per le apparecchiature AF30 ed elencano AFM40P-060AS per i modelli di microfiltro disoleatore AFM40 e AFM40-06.

Utilizzati insieme in una linea di trattamento dell'aria adeguatamente configurata, questi elementi supportano la filtrazione a fasi. Il primo stadio rimuove i contaminanti solidi più grandi e le impurità condensate, mentre il secondo stadio fornisce una separazione più fine della nebbia. Le informazioni tecniche di SMC specificano un valore nominale di 5 μm per la filtrazione AF standard e un valore nominale di 0,3 μm per i microfiltri disoleatori AFM.

Questo prodotto viene fornito come set di elementi sostitutivi anziché come filtro dell'aria completo, regolatore, tazza, alloggiamento, valvola di scarico o gruppo di trattamento pneumatico.

Il catalogo web ufficiale di SMC descrive l'AFM40P-060AS come un "gruppo di elementi", mentre l'AF30P-060S è identificato come un elemento filtrante per le apparecchiature della serie AF30.

L'aria compressa può contenere polvere, particelle di ruggine, umidità condensata, olio del compressore, detriti nei tubi e altri contaminanti. Queste impurità possono viaggiare attraverso la rete dell'aria della fabbrica e penetrare nei componenti pneumatici di precisione.

Negli ambienti di produzione SMT, i dispositivi pneumatici controllano spesso la movimentazione dei componenti, il funzionamento dell'alimentatore, la generazione del vuoto, il movimento degli ugelli, il trasferimento delle schede, il bloccaggio, il sollevamento e il posizionamento. Anche piccole quantità di contaminazione possono influenzare la risposta e l’affidabilità di questi sistemi.

Un elemento filtrante deve essere ispezionato quando si verificano una o più delle seguenti condizioni:

Questi sintomi possono anche essere causati da perdite, malfunzionamento del regolatore, guarnizioni danneggiate, tubi bloccati, problemi al compressore o impostazioni errate della macchina. L'intero sistema pneumatico deve essere controllato prima di confermare la causa.

Il set AF30P-060S e AFM40P-060AS fornisce una pratica soluzione di manutenzione per i sistemi di trattamento dell'aria che richiedono sia la filtrazione generale che la separazione della nebbia.

L'AF30P-060S viene normalmente installato nel corrispondente corpo del filtro dell'aria AF30 come stadio di filtrazione primario. Il suo livello di filtrazione nominale di 5 μm è destinato alla rimozione dei comuni contaminanti dell'aria compressa prima che l'aria raggiunga i componenti di trattamento più fini. La documentazione di SMC elenca 5 μm come grado di filtrazione nominale standard per la filtrazione dell'aria per scopi generici.

L'AFM40P-060AS è installato nel corrispondente corpo del disoleatore AFM40. SMC specifica un grado di filtrazione nominale di 0,3 μm per i microfiltri disoleatori della serie AFM ed elenca AFM40P-060AS come gruppo di elementi applicabile per i modelli AFM40.

Se selezionata e installata correttamente, la combinazione può aiutare:

Pressione, temperatura, capacità del flusso d'aria, dimensione della porta e configurazione dello scarico sono determinate dal filtro completo o dal gruppo separatore di nebbia, non solo dall'elemento sostitutivo.

Prima dell'acquisto verificare il modello completo stampato sul corpo filtro installato. Diverse generazioni, suffissi, specifiche regionali e configurazioni di ordini speciali possono utilizzare tazze, guarnizioni o parti di manutenzione diverse.

Verificare sempre se durante la sostituzione sono necessarie guarnizioni separate, O-ring della tazza o altre parti di manutenzione.

Il set di filtri può essere utilizzato nei sistemi di trattamento dell'aria compressa che servono un'ampia gamma di macchinari pneumatici.

L'idoneità dipende dal modello di filtro SMC installato e dai requisiti di qualità dell'aria dell'apparecchiatura a valle.

L'aria compressa entra prima nell'alloggiamento del filtro dell'aria AF30 contenente l'elemento AF30P-060S.

L'elemento aiuta a separare le impurità più grandi presenti nell'aria dal flusso d'aria. I contaminanti possono includere incrostazioni nei tubi, ruggine, polvere e materiale condensato. Il liquido e i detriti rimossi vengono raccolti nella tazza del filtro secondo il design del gruppo completo.

Lo stadio di filtrazione nominale da 5 μm è adatto per la preparazione generale dell'aria compressa e fornisce protezione a monte per lo stadio di separazione più fine della nebbia.

Dopo la filtrazione primaria, l'aria compressa entra nell'alloggiamento del disoleatore AFM40 contenente il gruppo elemento AFM40P-060AS.

La struttura più fine del filtro cattura le particelle più piccole e la nebbia d'olio che potrebbero passare attraverso un filtro dell'aria primario standard. La serie AFM ha un grado di filtrazione nominale di 0,3 μm secondo le informazioni sul prodotto di SMC.

L'ordine effettivo può variare a seconda del design della macchina, delle specifiche sulla qualità dell'aria e della configurazione modulare completa di SMC.

La conferma corretta del codice prodotto è essenziale. Un elemento filtrante che appare simile può avere lunghezza, diametro, struttura di montaggio, grado di filtrazione o design della tenuta diversi.

Controllare la targhetta o il codice stampato sul corpo del filtro.

Esempi di informazioni utili includono:

Non confondere i due elementi.

L'AF30P-060S non sostituisce l'AFM40P-060AS e l'AFM40P-060AS non sostituisce l'AF30P-060S.

Ordinare il set completo quando la macchina utilizza sia un filtro dell'aria AF30 che un disoleatore AFM40.

Ordinare un singolo elemento quando un solo corpo filtrante necessita di manutenzione.

Durante la sostituzione dell'elemento, ispezionare:

Per un preventivo più rapido e un controllo di compatibilità, fornire:

• Fotografia chiara del gruppo completo del filtro.
• Fotografia dell'etichetta del modello della custodia.
• Fotografia dell'elemento rimosso.
• Quantità richiesta per ciascun codice articolo.
• Marca e modello della macchina.
• Paese di consegna e codice postale.
• Data di consegna richiesta.
• Preferenza per pezzi singoli o set abbinati.

La manutenzione del filtro deve essere eseguita da personale addestrato che abbia familiarità con i sistemi pneumatici.

Non aprire mai la tazza del filtro pressurizzata.

1. Verificare che l'alimentazione dell'aria sia isolata e che tutta la pressione residua sia stata rilasciata.
2. Rimuovere la vaschetta secondo la procedura del produttore del filtro.
3. Rispettare il senso di installazione dell'elemento esistente.
4. Rimuovere con attenzione l'elemento usato per evitare che detriti entrino nell'alloggiamento.
5. Ispezionare la tazza, la guarnizione, il deflettore e le superfici interne.
6. Pulire i componenti riutilizzabili utilizzando un metodo approvato.
7. Non utilizzare prodotti chimici per la pulizia che potrebbero danneggiare le ciotole o le guarnizioni di plastica.
8. Installare il nuovo elemento nello stesso orientamento del componente originale corretto.
9. Reinstallare la ciotola e innestare completamente il meccanismo di bloccaggio.
10. Ripristinare gradualmente la pressione dell'aria.
11. Verificare la presenza di perdite intorno alla tazza e alle guarnizioni.
12. Confermare la normale pressione a valle e il flusso d'aria.
13. Registrare la data di sostituzione e le ore di funzionamento della macchina.

Fare riferimento al manuale operativo ufficiale per il modello di filtro completo prima dell'installazione.

La durata del filtro dipende dalla qualità dell'aria compressa, dalle ore di funzionamento, dal flusso d'aria, dalla concentrazione dell'olio, dall'umidità, dalle condizioni del compressore e dalla pulizia delle tubazioni di fabbrica. Non è possibile applicare un unico intervallo di sostituzione a ogni linea di produzione.

Ogni ordine di elemento filtrante può essere controllato in base alle specifiche di acquisto confermate.

Le condizioni del prodotto, l'origine del marchio, il lotto di produzione, il tipo di imballaggio e la documentazione disponibile devono essere confermati nel preventivo formale.

Non rimuovere l'elemento dal suo imballaggio protettivo fino all'installazione. Conservarlo in un'area pulita e asciutta, lontano da olio, solventi, luce solare diretta e oggetti pesanti.

Si prega di confermare le seguenti informazioni prima di effettuare un ordine:

No. AF30P-060S è un elemento filtrante primario da 5 μm nominali utilizzato con un corpo del filtro dell'aria AF30. AFM40P-060AS è un gruppo di elementi da 0,3 μm nominali utilizzato con un microfiltro disoleatore AFM40. Svolgono diverse funzioni di filtrazione e non sono intercambiabili.

No. Il set standard contiene un elemento sostitutivo AF30P-060S e un gruppo elemento sostitutivo AFM40P-060AS. Gli alloggiamenti dei filtri, le tazze, i regolatori, gli scarichi, le staffe di montaggio, i manometri e l'hardware di collegamento non sono inclusi se non elencati separatamente nel preventivo.

Può essere utilizzato quando la macchina SMT o la sua linea di trattamento dell'aria di fabbrica è dotata di corpi filtranti AF30 e AFM40 compatibili. Confermare il modello completo dell'alloggiamento, il codice dell'elemento installato e la configurazione pneumatica della macchina prima di ordinare.

La frequenza di sostituzione dipende dalla qualità dell'aria, dalle condizioni del compressore, dal tempo di funzionamento, dall'umidità, dal flusso d'aria e dal livello di contaminazione. Ispezionare gli elementi durante la manutenzione preventiva e sostituirli quando danneggiati, saturi, fortemente contaminati o che causano perdite di pressione inaccettabili.

Si prega di fornire il modello completo della custodia del filtro, fotografie della targhetta e degli elementi esistenti, marca della macchina, modello della macchina, quantità richiesta e destinazione. Le fotografie della ciotola e della struttura di montaggio interna sono utili anche quando l'etichetta originale non è chiara.

I riferimenti ufficiali di SMC identificano AF30P-060S come elemento sostitutivo per la filtrazione della serie AF30 e AFM40P-060AS come gruppo di elementi applicabile per i microfiltri disoleatori AFM40 e AFM40-06. La documentazione tecnica di SMC identifica 5 μm come livello di filtrazione AF standard e 0,3 μm come livello di filtrazione del disoleatore AFM.

Poiché i codici dei modelli di filtri completi possono includere generazioni diverse e suffissi opzionali, la compatibilità deve essere confermata rispetto al codice completo dell'alloggiamento piuttosto che solo con l'aspetto.

Cerchi elementi filtranti di ricambio affidabili per una macchina SMT o un sistema pneumatico industriale?

Inviateci i codici articolo, le quantità e le informazioni sull'attrezzatura richiesti. Il nostro team di vendita controllerà le specifiche e preparerà un preventivo chiaro per la revisione dell'acquisto.

Fotografie chiare ci aiutano a controllare il codice prodotto, la serie dell'alloggiamento, la struttura dell'elemento e l'applicazione della macchina. Ciò riduce il rischio di ricevere un articolo sostitutivo errato e velocizza l'elaborazione del preventivo.

Oggetto: Richiesta di elementi filtranti SMC AF30P-060S e AFM40P-060AS

Caro team di vendita,

Si prega di citare i seguenti elementi filtranti pneumatici:

• AF30P-060S: _____ pezzi
• AFM40P-060AS: _____ pezzi
• Marca e modello della macchina: _____
• Modello filtro installato: _____
• Destinazione di consegna: _____
• Data di consegna richiesta: _____

Si prega di confermare le condizioni del prodotto, la compatibilità, i tempi di consegna, l'imballaggio, i costi di spedizione e la documentazione disponibile.

Distinti saluti,
