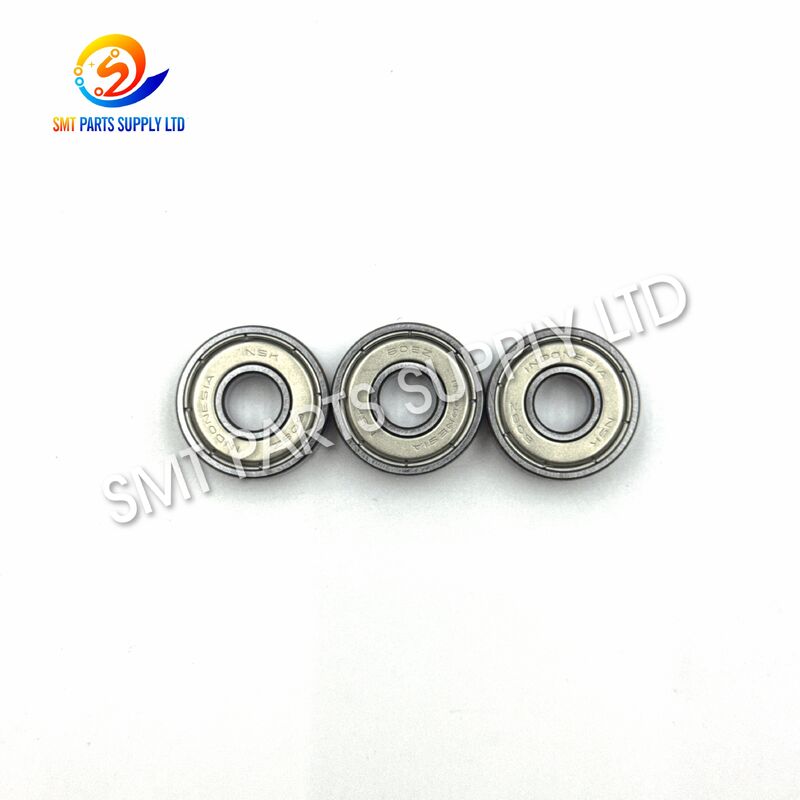

Cuscinetto FUJI H4130E NSK 608Z con schermatura metallica, foro da 8 mm e diametro esterno da 22 mm per macchine SMT

Cuscinetto schermato FUJI H4130E NSK 608Z per macchine CP6 CP7

Il cuscinetto FUJI H4130E NSK 608Z è un cuscinetto a sfere a gola profonda compatto fornito per il supporto rotante, la trasmissione meccanica, i rulli, gli alberi e le posizioni mobili correlate nelle apparecchiature di posizionamento FUJI SMT compatibili. Con una configurazione dimensionale standard di 8 mm di diametro interno, 22 mm di diametro esterno e 7 mm di larghezza, il cuscinetto offre un'opzione di sostituzione pratica per i componenti H4130E usurati o danneggiati.

Il suo design a gola profonda supporta una rotazione fluida gestendo principalmente carichi radiali e carichi assiali limitati generati durante il normale funzionamento della macchina. La struttura schermata in metallo aiuta a ridurre l'ingresso di polvere e particelle estranee, mantenendo il lubrificante applicato in fabbrica.

H4130E è comunemente indicato per le macchine FUJI serie CP, incluse le configurazioni selezionate CP6, CP642, CP643, CP7, CP742, CP743 e CP842. Poiché le posizioni di installazione e i suffissi dei cuscinetti possono variare, gli acquirenti devono confermare la marcatura del vecchio cuscinetto, il modello della macchina, la posizione di assemblaggio e la disposizione dello schermo richiesta prima di ordinare.

Identificazione del prodotto

Principali vantaggi del prodotto

Dimensioni standard compatte

Il formato dimensionale 8 × 22 × 7 mm consente al cuscinetto di adattarsi ad assemblaggi rotanti compatti dove lo spazio di installazione è limitato. Le sue dimensioni standardizzate della serie 608 rendono più facile l'identificazione fisica e il confronto per la sostituzione.

Supporto rotante fluido

La pista a gola profonda e la struttura a sfere riducono l'attrito di scorrimento tra albero e alloggiamento. Ciò supporta un movimento più fluido rispetto a un cuscinetto usurato, bloccato, contaminato o montato in modo errato.

Trasmissione meccanica stabile

Un cuscinetto H4130E selezionato correttamente aiuta a mantenere la posizione dell'albero e la costanza di rotazione. Un supporto cuscinetto stabile è importante nelle apparecchiature SMT poiché movimenti irregolari possono influenzare la temporizzazione meccanica, le vibrazioni, il funzionamento del feeder e la ripetibilità del posizionamento.

Costruzione schermata in metallo

La configurazione schermata fornisce una barriera protettiva contro particelle di polvere più grandi e materiali estranei, mantenendo il lubrificante all'interno del cuscinetto. Questa costruzione è adatta per posizioni meccaniche chiuse o semi-chiuse dove sono richiesti basso attrito e dimensioni compatte.

Sostituzione di facile manutenzione

Il cuscinetto può essere sostituito come parte della manutenzione preventiva, del ricondizionamento della macchina o della riparazione di guasti. La sostituzione di un cuscinetto usurato prima del blocco completo può aiutare a proteggere l'albero, l'alloggiamento, la puleggia, il rullo e i componenti circostanti.

Adatto per ambienti di produzione SMT

Il cuscinetto H4130E è destinato ad apparecchiature di posizionamento di componenti elettronici FUJI compatibili. Può essere utilizzato da fabbriche SMT, reparti di manutenzione, ricostruttori di macchine, rivenditori di attrezzature e aziende di assistenza ricambi.

Causa: perché si verificano problemi ai cuscinetti

I cuscinetti operano continuamente sotto carico rotante, pressione di assemblaggio, vibrazioni, variazioni di temperatura ed esposizione alla contaminazione. Nel tempo, queste condizioni possono danneggiare la pista, gli elementi volventi, lo schermo, la gabbia o il lubrificante.

Cause comuni di guasto del cuscinetto H4130E

Sintomi tipici di guasto

Un cuscinetto potrebbe richiedere ispezione o sostituzione quando compaiono uno o più dei seguenti sintomi:

• Rumore meccanico insolito durante il funzionamento della macchina.
• Irregolarità quando l'albero o il rullo vengono ruotati manualmente.
• Aumento delle vibrazioni intorno alla posizione del cuscinetto.
• Calore anomalo vicino al gruppo rotante.
• Ruggine visibile, scolorimento, danneggiamento dello schermo o perdita di grasso.
• Gioco radiale o assiale eccessivo.
• Movimento irregolare dell'albero o del rullo supportato.
• Allarmi meccanici ripetuti relativi al gruppo interessato.
• Stabilità della macchina ridotta dopo lunghi periodi di funzionamento.
• Blocco del cuscinetto o resistenza durante la rotazione.

I sintomi del cuscinetto non devono essere valutati da soli. Problemi simili possono essere causati anche da un albero piegato, un alloggiamento usurato, un fissaggio allentato, una cinghia danneggiata, una tensione errata, un rullo contaminato o un disallineamento dell'assemblaggio.

Soluzione: Sostituzione del cuscinetto H4130E usurato

La sostituzione di un cuscinetto usurato con un componente FUJI H4130E NSK 608Z correttamente abbinato può ripristinare un supporto meccanico fluido e ridurre l'attrito indesiderato. La sostituzione deve corrispondere alle dimensioni originali del cuscinetto, alla configurazione dello schermo, al suffisso del gioco, alla posizione della macchina e ai requisiti di installazione.

Processo di sostituzione raccomandato

Un cuscinetto non deve mai essere installato applicando un impatto incontrollato attraverso gli elementi volventi. Quando si monta il cuscinetto su un albero, la forza di installazione dovrebbe normalmente essere applicata alla ghiera interna. Quando lo si monta in un alloggiamento, la forza dovrebbe normalmente essere applicata alla ghiera esterna.

Specifiche tecniche

Il riferimento ufficiale NSK per la serie standard 608 elenca un foro da 8 mm, un diametro esterno da 22 mm, una larghezza di 7 mm, un carico dinamico di base di circa 3.650 N, un carico statico di base di circa 1.370 N e velocità di riferimento fino a 34.000 min⁻¹ con lubrificazione a grasso. Questi sono valori di riferimento della serie standard piuttosto che valori operativi garantiti per ogni suffisso H4130E o installazione della macchina.

Nota tecnica importante

La designazione 608Z identifica generalmente un cuscinetto con uno schermo metallico, mentre 608ZZ, 608ZZ1 o designazioni correlate indicano schermi diversi o configurazioni specifiche del produttore. Alcuni record commerciali H4130E identificano il cuscinetto come 608Z, mentre altri elencano 608ZZ o 608ZZMC3E.

Per questo motivo, il cuscinetto fornito deve essere confermato rispetto a:

• La marcatura completa sul cuscinetto originale.
• Il numero di schermi metallici.
• Il gioco interno o i requisiti del suffisso.
• Il modello della macchina FUJI.
• La posizione di assemblaggio.
• Le dimensioni dell'albero e dell'alloggiamento.
• Il manuale delle parti della macchina pertinente.

Non selezionare il cuscinetto utilizzando solo il numero base “608” quando il suffisso completo è disponibile.

Applicazione

Il cuscinetto FUJI H4130E NSK 608Z viene utilizzato come componente di supporto meccanico nelle macchine di posizionamento di componenti elettronici compatibili. Può essere installato in assemblaggi rotanti dove è richiesto un cuscinetto compatto per supportare un albero, un rullo, una camma, una puleggia, un elemento di trasmissione o un componente mobile correlato.

Applicazioni tipiche delle attrezzature

Riferimenti macchine compatibili

H4130E è comunemente commercializzato per configurazioni selezionate di macchine FUJI, tra cui:

• FUJI CP6.
• FUJI CP642.
• FUJI CP643.
• FUJI CP7.
• FUJI CP742.
• FUJI CP743.
• FUJI CP842.
• Altri gruppi FUJI che utilizzano la stessa specifica del cuscinetto H4130E.

La compatibilità deve essere verificata poiché la stessa famiglia di macchine può contenere diverse revisioni meccaniche, opzioni di assemblaggio, anni di produzione e suffissi dei cuscinetti.

Scenari d'uso consigliati

Manutenzione preventiva programmata

Le fabbriche che gestiscono linee SMT ad alto volume possono tenere i cuscinetti H4130E nel loro inventario di manutenzione. La sostituzione può essere programmata quando l'ispezione mostra rumore anomalo, gioco, attrito, contaminazione o danni visibili.

Riparazione d'emergenza della macchina

Quando un cuscinetto si guasta inaspettatamente, una sostituzione verificata può ridurre i tempi di inattività dell'attrezzatura. Per preventivi urgenti, gli acquirenti devono fornire la marcatura del cuscinetto, il modello della macchina, la quantità richiesta e fotografie chiare.

Revisione completa della macchina

Durante una revisione completa di una macchina serie CP, i tecnici possono ispezionare i cuscinetti in tutto il sistema meccanico. I cuscinetti che mostrano irregolarità, corrosione, gioco eccessivo o danni allo schermo devono essere sostituiti.

Ricondizionamento di attrezzature usate

Le macchine SMT usate spesso richiedono un'ispezione meccanica prima dell'installazione in una nuova fabbrica. La sostituzione dei cuscinetti usurati può migliorare la stabilità operativa e ridurre il rischio di manutenzione durante la rimessa in servizio.

Fornitura internazionale di ricambi

Le dimensioni compatte del cuscinetto H4130E lo rendono adatto per la consegna espressa internazionale. Può essere imballato singolarmente o combinato con altre parti di macchine FUJI in un'unica spedizione.

Come funziona

Un cuscinetto a sfere a gola profonda è composto principalmente da una ghiera interna, una ghiera esterna, sfere volventi, gabbia, lubrificante e schermo protettivo. La ghiera interna si adatta normalmente attorno all'albero, mentre la ghiera esterna è posizionata all'interno dell'alloggiamento.

Quando l'albero ruota, le sfere rotolano tra le piste interne ed esterne. Il contatto rotante produce meno attrito rispetto al contatto di scorrimento diretto, consentendo all'albero o al rullo di muoversi in modo più efficiente.

Principio di funzionamento

Trasmissione del carico

Il carico radiale viene trasferito dall'albero alla ghiera interna, attraverso le sfere, e nella ghiera esterna e nell'alloggiamento. Un cuscinetto a gola profonda può accettare anche una forza assiale limitata in entrambe le direzioni, ma il carico effettivo consentito dipende dalla velocità, dall'accoppiamento, dalla lubrificazione, dall'allineamento, dalla temperatura e dalle condizioni operative.

Importanza nelle attrezzature SMT

Le macchine di posizionamento SMT si basano su movimenti meccanici ripetuti e controllati. Un cuscinetto con gioco eccessivo o irregolarità può introdurre vibrazioni e movimenti irregolari. Un cuscinetto correttamente abbinato supporta un funzionamento stabile della macchina mantenendo una rotazione più fluida e un posizionamento dell'albero più costante.

Vantaggi prestazionali

Rotazione a basso attrito

Il design a sfere riduce la resistenza meccanica e supporta un movimento fluido in assemblaggi compatti.

Ingombro ridotto

Le dimensioni 8 × 22 × 7 mm forniscono supporto rotante senza richiedere un grande alloggiamento o una struttura dell'albero.

Supporto carico radiale

La pista a gola profonda è adatta a supportare carichi radiali comunemente generati da alberi rotanti, rulli e meccanismi di trasmissione.

Supporto assiale bidirezionale limitato

La geometria della pista può accettare un carico assiale limitato da entrambe le direzioni quando il cuscinetto è installato correttamente e funziona entro le condizioni specificate.

Esposizione ridotta alla contaminazione

Lo schermo metallico aiuta a limitare l'ingresso di particelle più grandi, mantenendo il lubrificante. Non è equivalente a un cuscinetto completamente sigillato a contatto e non deve essere esposto a contaminazione liquida pesante.

Strategia di manutenzione semplice

Poiché il cuscinetto è un componente meccanico sostituibile, i team di manutenzione possono ispezionarlo e sostituirlo senza cambiare l'intera macchina quando le parti circostanti rimangono funzionanti.

Linee guida per l'installazione

Un'installazione corretta ha un impatto significativo sulle prestazioni del cuscinetto. Un nuovo cuscinetto può guastarsi rapidamente se installato con forza eccessiva, contaminazione, disallineamento o un accoppiamento errato.

Prima dell'installazione

• Confermare che H4130E sia il numero di parte FUJI richiesto.
• Controllare la marcatura completa del cuscinetto NSK.
• Misurare il foro, il diametro esterno e la larghezza, se necessario.
• Confrontare il numero e la posizione degli schermi.
• Ispezionare l'albero per usura, graffi, corrosione o piegatura.
• Ispezionare l'alloggiamento per allentamento, deformazione o contaminazione.
• Preparare strumenti adeguati per il montaggio e lo smontaggio del cuscinetto.
• Mantenere il nuovo cuscinetto sigillato fino all'installazione.
• Pulire l'area di lavoro prima di aprire la confezione.
• Seguire la procedura di manutenzione del produttore della macchina.

Durante l'installazione

• Non colpire il cuscinetto direttamente con un martello d'acciaio.
• Non trasferire la forza di pressatura attraverso le sfere.
• Applicare forza solo all'anello che riceve l'accoppiamento a interferenza.
• Mantenere il cuscinetto perpendicolare all'albero e all'alloggiamento.
• Evitare di danneggiare lo schermo.
• Non rimuovere il grasso di fabbrica senza un motivo tecnico.
• Non mescolare strumenti di installazione sporchi e puliti.
• Confermare che i distanziatori e i componenti di ritenzione siano posizionati correttamente.
• Serrare i fissaggi correlati secondo la procedura dell'attrezzatura.
• Ruotare l'assemblaggio manualmente prima di ripristinare l'alimentazione della macchina.

Dopo l'installazione

• Confermare che la rotazione sia fluida e priva di blocchi.
• Controllare l'eccessivo gioco nell'assemblaggio.
• Avviare la macchina a velocità controllata.
• Ascoltare rumori di scatto, stridio o irregolari.
• Osservare l'area del cuscinetto per calore anomalo.
• Ricontrollare i fissaggi dopo il test iniziale, se necessario.
• Registrare la data di manutenzione e la posizione di sostituzione.
• Conservare il cuscinetto rimosso per l'analisi dei guasti, se necessario.

Raccomandazioni di manutenzione

Il cuscinetto H4130E è generalmente considerato un componente sostituibile. Gli intervalli di manutenzione dipendono dalle ore di funzionamento, dalla velocità, dal carico, dall'ambiente, dall'accuratezza dell'installazione e dalle condizioni della macchina.

Raccomandazioni di stoccaggio

• Conservare il cuscinetto nella sua confezione protettiva originale.
• Conservarlo in un'area pulita, asciutta e a temperatura controllata.
• Evitare il contatto diretto con acqua o sostanze chimiche corrosive.
• Non posizionare oggetti pesanti sopra la confezione del cuscinetto.
• Non aprire la confezione fino all'installazione.
• Utilizzare la gestione dell'inventario first-in, first-out.
• Etichettare lo stock con i numeri di riferimento FUJI e NSK.
• Separare componenti nuovi, usati, riparati e rimossi.
• Evitare di maneggiare il cuscinetto con mani bagnate o sporche.
• Ispezionare l'inventario immagazzinato a lungo prima dell'installazione.

Come scegliere il cuscinetto corretto

La selezione del cuscinetto corretto richiede più della semplice corrispondenza delle dimensioni. Due cuscinetti possono avere le stesse dimensioni 8 × 22 × 7 mm ma differire per disposizione dello schermo, gioco, lubrificazione, precisione, design della gabbia o specifiche operative.

Checklist di selezione

Selezione 608Z e 608ZZ

Un cuscinetto 608Z e un 608ZZ condividono normalmente le stesse dimensioni di base, ma le loro disposizioni degli schermi differiscono. La configurazione dello schermo può influire sulla protezione dalla contaminazione, sulla ritenzione del lubrificante, sull'orientamento di installazione e sulla resistenza.

Se il componente originale è marcato 608ZZ, non sostituirlo automaticamente con 608Z senza confermare il requisito tecnico. Allo stesso modo, suffissi come MC3E possono indicare una specifica interna che dovrebbe essere abbinata quando richiesto.

Informazioni raccomandate per il preventivo

Per ottenere un preventivo accurato, inviare:

1. Nome prodotto: Cuscinetto FUJI.
2. Numero parte FUJI: H4130E.
3. Marcatura NSK completa.
4. Modello e numero di serie della macchina.
5. Quantità richiesta.
6. Requisito di condizione del prodotto.
7. Fotografie chiare di entrambi i lati del cuscinetto.
8. Fotografia della posizione di installazione, se possibile.
9. Paese di destinazione e codice postale.
10. Data di consegna richiesta.

Ispezione di qualità

Prima della spedizione, il cuscinetto può essere controllato secondo i requisiti dell'ordine confermato.

Elementi di ispezione suggeriti

L'ispezione non sostituisce la conferma di compatibilità lato macchina. Gli acquirenti rimangono responsabili della verifica del numero di parte e del suffisso corretti per la loro attrezzatura.

Imballaggio e spedizione

Il cuscinetto H4130E è un componente di precisione compatto e deve essere protetto da contaminazione, umidità, impatto e mescolamento durante il trasporto.

Metodo di imballaggio

• Imballaggio protettivo individuale ove disponibile.
• Rivestimento antiruggine e antipolvere.
• Chiara identificazione del numero di parte.
• Ammortizzazione interna per prevenire movimenti.
• Robusta scatola da esportazione per il trasporto internazionale.
• Etichette di lotto per quantità multiple.
• Imballaggio esterno basato sul peso della spedizione e sulla destinazione.
• Imballaggio combinato con altri ricambi per macchine SMT su richiesta.

Opzioni di spedizione

Il tempo di consegna effettivo dipende dalle condizioni di magazzino, dalla quantità dell'ordine, dalla conferma del pagamento, dalla destinazione, dall'elaborazione doganale e dal metodo di trasporto selezionato.

Perché scegliere questo prodotto

• Riconoscibile numero parte FUJI H4130E.
• Riferimento cuscinetto serie NSK 608.
• Dimensioni di installazione compatte 8 × 22 × 7 mm.
• Design a gola profonda per un supporto rotante fluido.
• Costruzione schermata per una pratica protezione dalla contaminazione.
• Adatto per manutenzione preventiva e correttiva.
• Applicabile ad attrezzature FUJI serie CP compatibili.
• Facile da combinare con altri ordini di ricambi per macchine SMT.
• Chiaro processo di verifica pre-ordine.
• Supporto per imballaggio e spedizione internazionale.
• Accettate richieste per piccole quantità e ordini in lotti.
• Le fotografie tecniche possono essere verificate prima della spedizione.

Dichiarazione di compatibilità e marchio registrato

I nomi, i modelli e i numeri di parte FUJI e NSK sono utilizzati solo per l'identificazione del prodotto e il riferimento di compatibilità. Salvo quanto specificamente confermato nel preventivo, nessuna dichiarazione deve essere interpretata come autorizzazione, affiliazione, approvazione o nomina da parte dei rispettivi proprietari dei marchi.

L'aspetto del prodotto, le marcature, l'imballaggio, il lotto di produzione, il suffisso e le specifiche possono variare. La compatibilità deve essere confermata utilizzando il manuale della macchina, la marcatura del cuscinetto originale, le dimensioni della vecchia parte, la posizione di assemblaggio e le fotografie fornite dal cliente.

Il venditore non deve descrivere il prodotto come “originale”, “autentico” o “autorizzato” a meno che la sua origine e condizione non siano state verificate per lo stock specifico offerto.

Domande frequenti

1. A cosa serve il cuscinetto FUJI H4130E?

Il cuscinetto H4130E viene utilizzato per supportare il movimento rotatorio in assemblaggi di macchine FUJI SMT compatibili. A seconda della configurazione della macchina, può funzionare con un albero, un rullo, una camma, una puleggia, un meccanismo di trasmissione o un altro componente rotante. La posizione di installazione esatta deve essere verificata nel manuale delle parti della macchina o confermata dal componente rimosso.

2. Quali sono le dimensioni del cuscinetto NSK 608Z?

Le dimensioni standard del cuscinetto serie 608 sono 8 mm di diametro interno, 22 mm di diametro esterno e 7 mm di larghezza. Gli acquirenti dovrebbero comunque misurare la vecchia parte e controllare il suffisso completo poiché i cuscinetti con dimensioni esterne identiche possono avere schermi diversi, giochi interni, lubrificazione e specifiche prestazionali.

3. L'H4130E è compatibile con tutte le macchine FUJI CP6 e CP7?

H4130E è comunemente indicato per macchine CP6, CP642, CP643, CP7, CP742, CP743 e CP842 selezionate. Tuttavia, la compatibilità non può essere garantita solo dalla famiglia di macchine. Si prega di fornire il modello esatto della macchina, il numero di serie, la posizione di installazione, la marcatura del vecchio cuscinetto e le fotografie prima di ordinare.

4. Qual è la differenza tra 608Z e 608ZZ?

Entrambi utilizzano normalmente le stesse dimensioni di base 8 × 22 × 7 mm. La differenza principale è la disposizione degli schermi metallici. Una designazione Z identifica generalmente uno schermo, mentre ZZ identifica schermi su entrambi i lati. Suffissi aggiuntivi possono indicare gioco, lubrificazione o dettagli specifici del produttore. Abbinare sempre la marcatura originale completa.

5. Quali informazioni sono richieste per un preventivo?

Si prega di inviare il numero parte FUJI H4130E, il codice completo del cuscinetto NSK, il modello della macchina, la quantità richiesta, il requisito di condizione del prodotto, il paese di destinazione e fotografie chiare del cuscinetto originale. Per ordini urgenti, fornire anche il proprio conto corriere o il metodo di consegna preferito.

Contattaci

Cerchi un cuscinetto di ricambio affidabile per la tua macchina di posizionamento FUJI SMT?

Inviaci le seguenti informazioni per una conferma e un preventivo accurati:

• Numero parte FUJI.
• Marcatura completa del cuscinetto NSK.
• Modello e numero di serie della macchina.
• Quantità richiesta.
• Fotografie di entrambi i lati del cuscinetto.
• Fotografia della posizione di installazione.
• Requisito di condizione del prodotto.
• Paese di destinazione e codice postale.
• Metodo di spedizione preferito.
• Data di consegna richiesta.

Il nostro team di ricambi SMT può assistere con l'identificazione del prodotto, la verifica della compatibilità, la conferma dello stock, la pianificazione della spedizione combinata e la consegna internazionale.

Contattaci oggi stesso per prezzi, disponibilità, conferma tecnica e ricambi correlati per macchine FUJI SMT.
