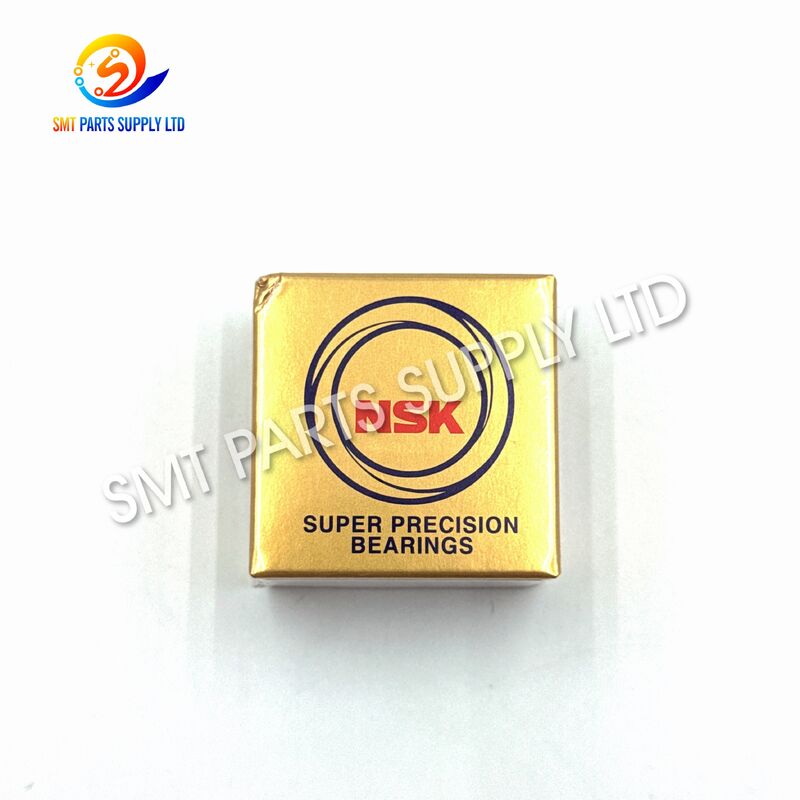

FUJI NSK 708ATYNDBMP5 H4218K Cuscinetto di precisione con grado di precisione P5 e disposizione a X (back-to-back) per NXT XP143

Il cuscinetto di precisione FUJI NSK 708ATYNDBMP5 H4218K è progettato per selezionate assemblaggi di movimento utilizzati nelle apparecchiature di posizionamento di componenti elettronici FUJI. Viene comunemente indicato come cuscinetto di ricambio per specifiche configurazioni FUJI NXT e XP143, sebbene l'asse di installazione esatto o il modulo meccanico debbano sempre essere confermati tramite il manuale dei ricambi della macchina, il disegno di assemblaggio o la marcatura del cuscinetto rimosso.

Questo compatto cuscinetto a sfere a contatto obliquo presenta un diametro interno di 8 mm e un diametro esterno di 22 mm. La designazione completa NSK identifica una gabbia in poliammide, una disposizione dei cuscinetti accoppiati schiena contro schiena, un precarico medio e una classe di precisione P5. Queste caratteristiche rendono il cuscinetto adatto per applicazioni che richiedono rigidità controllata, guida rotazionale accurata e movimento stabile sotto carichi radiali e assiali combinati.

Il cuscinetto è destinato alla riparazione professionale di macchine SMT, alla manutenzione preventiva programmata, alla ricostruzione di moduli meccanici e alla sostituzione di componenti usurati del sistema di movimento. Una corretta installazione aiuta a mantenere un movimento fluido, un posizionamento costante e prestazioni di produzione affidabili.

Il riferimento commerciale incrociato verificato collega NSK 708ATYNDBMP5 con riferimento ricambio FUJI H4218K. Gli elenchi delle apparecchiature pubbliche associano il pezzo alle apparecchiature di montaggio di componenti elettronici FUJI, comprese selezionate applicazioni NXT e XP143. Poiché le revisioni delle macchine FUJI possono utilizzare diverse disposizioni dei cuscinetti, la compatibilità finale deve essere verificata prima dell'ordine.

Identificazione del prodotto

Il sistema di designazione NSK identifica TYN come gabbia in poliammide, DB come disposizione duplex schiena contro schiena, M come precarico medio e P5 come classe di precisione. Le disposizioni dei cuscinetti a contatto obliquo schiena contro schiena possono supportare carichi radiali e assiali da entrambe le direzioni, fornendo al contempo una maggiore rigidità a momento rispetto a una disposizione faccia a faccia.

Causa — Perché il cuscinetto originale richiede la sostituzione

I cuscinetti di precisione operano continuamente all'interno di apparecchiature di posizionamento SMT ad alta velocità. Anche quando un cuscinetto non mostra danni esterni visibili, le sue piste di rotolamento interne, gli elementi volventi, la gabbia, le condizioni di lubrificazione o la relazione di precarico possono deteriorarsi gradualmente.

Un cuscinetto usurato o installato in modo errato può influire sulla stabilità dell'assemblaggio di movimento e può creare errori di posizionamento che sembrano originare da un motore, un encoder, una vite a ricircolo di sfere, una guida lineare o un sistema di controllo.

Cause comuni di usura dei cuscinetti

Sintomi tipici

Il personale di manutenzione può considerare l'ispezione del cuscinetto quando una o più delle seguenti condizioni appaiono:

• Rumore meccanico anomalo durante il movimento dell'asse.
• Aumento delle vibrazioni attorno all'alloggiamento del cuscinetto.
• Posizionamento incoerente o deviazione di calibrazione ripetuta.
• Calore eccessivo vicino all'albero o alla sede del cuscinetto.
• Rotazione ruvida quando il meccanismo viene mosso manualmente.
• Aumento del carico del motore o della corrente del servo.
• Allarmi di movimento ricorrenti senza un evidente guasto elettrico.
• Perdita visibile di grasso o lubrificante contaminato.
• Gioco assiale o lasco radiale oltre il range normale.
• Ridotta stabilità di posizionamento dopo lunghi periodi di funzionamento.
• Resistenza insolita durante l'accelerazione o la decelerazione.
• Sostituzione ripetuta di componenti meccanici adiacenti.

Questi sintomi non provano automaticamente che il cuscinetto sia difettoso. Motori, giunti, viti a ricircolo di sfere, cinghie, pulegge, guide lineari, encoder, alberi e sedi di montaggio dovrebbero anche essere ispezionati prima della decisione finale di riparazione.

Soluzione — Ricambio di precisione per un movimento stabile della macchina

La sostituzione di un cuscinetto usurato con l'NSK 708ATYNDBMP5 H4218K correttamente identificato aiuta a ripristinare il supporto e la guida previsti dell'assemblaggio meccanico FUJI interessato.

A differenza di un normale cuscinetto per scopi generali, questo modello utilizza una configurazione a contatto obliquo accoppiata con precarico controllato e precisione accurata. La disposizione accoppiata è importante perché la coppia di cuscinetti deve funzionare come un unico sistema meccanico. L'installazione di un cuscinetto non accoppiato con un precarico, una gabbia, una tolleranza o una disposizione di contatto diversa può modificare la rigidità dell'asse e il comportamento di funzionamento.

Benefici di manutenzione

Perché il numero di modello completo è importante

La descrizione semplificata “708AT” non è sufficiente per un acquisto di ricambio accurato. I cuscinetti che condividono la stessa serie base 708 possono avere materiali della gabbia, livelli di precarico, disposizioni di accoppiamento, giochi interni e gradi di precisione diversi.

Per questo motivo, le richieste e gli ordini di acquisto devono specificare:

NSK 708ATYNDBMP5 / FUJI H4218K

L'uso del modello completo aiuta a prevenire la sostituzione con un cuscinetto che ha le dimensioni fisiche corrette ma le caratteristiche operative errate.

Specifiche

Nota tecnica importante

Il foro da 8 mm e il diametro esterno da 22 mm sono supportati dai registri commerciali e di identificazione del prodotto disponibili per NSK 708ATYNDBMP5. Tuttavia, la larghezza del cuscinetto, la direzione di installazione, i segni di accoppiamento, l'orientamento del precarico, il metodo di lubrificazione e l'asse esatto della macchina devono essere confermati rispetto al cuscinetto originale e alla documentazione di servizio FUJI prima dell'installazione.

Spiegazione del codice modello cuscinetto

I suffissi sono essenziali per la selezione del prodotto. Un cuscinetto 708 standard senza il corretto accoppiamento, precarico, gabbia e codici di precisione non dovrebbe essere considerato automaticamente un ricambio equivalente.

Principali vantaggi del prodotto

1. Identificazione esatta del modello completo

Il prodotto è identificato dalla designazione completa NSK 708ATYNDBMP5 anziché solo dal riferimento abbreviato 708AT. Ciò aiuta i team di acquisto a confrontare correttamente le offerte e riduce il rischio di ordinare un cuscinetto visivamente simile ma tecnicamente diverso.

2. Disposizione accoppiata schiena contro schiena

La disposizione DB posiziona la coppia di cuscinetti schiena contro schiena. Questa struttura fornisce supporto per carichi radiali, carichi assiali in entrambe le direzioni e carichi a momento generati dal meccanismo della macchina.

3. Precarico medio controllato

Il suffisso M indica il precarico medio. Il precarico riduce i movimenti interni indesiderati e aumenta la rigidità dell'assemblaggio, supportando una guida meccanica più stabile.

4. Precisione P5

La designazione P5 è destinata ad applicazioni che richiedono una maggiore precisione dimensionale e di funzionamento rispetto ai normali cuscinetti industriali. Questo è importante nei macchinari SMT dove il movimento meccanico ripetibile influisce sulla stabilità della produzione.

5. Design compatto con foro da 8 mm

Le dimensioni compatte del cuscinetto sono adatte per assemblaggi di movimento di precisione dove lo spazio di installazione è limitato e è necessario un supporto accurato dell'albero.

6. Applicazione professionale per la manutenzione SMT

Il riferimento incrociato H4218K supporta un'identificazione più rapida per la manutenzione delle apparecchiature FUJI, l'inventario dei ricambi, la ricostruzione delle macchine e la sostituzione di emergenza.

7. Rischio di acquisto ridotto

La visualizzazione sia del modello del cuscinetto NSK che del numero di parte FUJI consente agli ingegneri di manutenzione, ai distributori e ai reparti acquisti di verificare lo stesso articolo utilizzando diversi sistemi di documentazione.

8. Adatto per la manutenzione preventiva

Il cuscinetto può essere stoccato come parte di un programma di manutenzione pianificato per ridurre i ritardi quando vengono rilevate vibrazioni, rumore o usura meccanica.

Applicazione

Il FUJI NSK 708ATYNDBMP5 H4218K è destinato ad assemblaggi meccanici di precisione in apparecchiature di posizionamento di componenti elettronici.

Principali aree di applicazione

Utenti applicabili

• Proprietari di macchine SMT.
• Fornitori di servizi di produzione elettronica.
• Fabbriche di assemblaggio PCB.
• Reparti di manutenzione apparecchiature FUJI.
• Aziende indipendenti di riparazione SMT.
• Aziende di ricondizionamento macchine.
• Distributori ricambi SMT.
• Ingegneri di assistenza esteri.
• Team di manutenzione automazione industriale.
• Integratori di linee di produzione elettronica.

Dichiarazione di compatibilità

Il cuscinetto H4218K è commercializzato pubblicamente per selezionate apparecchiature FUJI NXT e XP143, ma le singole generazioni di macchine, intervalli di numeri di serie, revisioni meccaniche e assemblaggi di assi possono differire.

Prima di ordinare, l'acquirente dovrebbe fornire almeno uno dei seguenti elementi:

• Una fotografia chiara del cuscinetto rimosso.
• Marcatura completa del cuscinetto sull'anello o sull'imballaggio.
• Numero parte FUJI H4218K dalla distinta base della macchina.
• Modello e numero di serie della macchina.
• Nome dell'assemblaggio meccanico.
• Posizione dell'asse o di installazione.
• Screenshot del manuale dei ricambi.
• Quantità richiesta per assemblaggio.

Come funziona

I cuscinetti a sfere a contatto obliquo utilizzano piste di rotolamento sfalsate l'una rispetto all'altra. La linea di contatto tra le sfere e le piste è posizionata ad un angolo rispetto al piano radiale. Ciò consente al cuscinetto di supportare il carico radiale insieme al carico assiale.

Un singolo cuscinetto a contatto obliquo supporta normalmente la forza assiale principalmente in una direzione. In un set accoppiato schiena contro schiena, due cuscinetti sono installati in direzioni opposte. La coppia può quindi supportare forze assiali da entrambe le direzioni e fornire una maggiore resistenza ai momenti di ribaltamento.

Sequenza operativa

Funzione della disposizione schiena contro schiena

Una coppia di cuscinetti schiena contro schiena ha una distanza relativamente ampia tra i suoi centri di carico effettivi. Ciò fornisce una maggiore capacità di carico a momento e supporta una disposizione meccanica rigida.

Per le apparecchiature SMT, ciò può contribuire a:

• Supporto stabile dell'albero.
• Movimento assiale controllato.
• Riduzione del gioco indesiderato.
• Accelerazione e decelerazione costanti.
• Migliore risposta durante cicli operativi ripetuti.
• Maggiore ripetibilità meccanica dopo una corretta installazione.
• Comportamento servo più prevedibile.
• Riduzione delle vibrazioni causate da un gioco interno eccessivo.

Funzione del precarico

Il precarico applica una forza interna controllata al set di cuscinetti accoppiati prima che venga introdotto il carico operativo esterno.

Gli effetti previsti includono:

• Aumento della rigidità meccanica.
• Riduzione dello spostamento assiale.
• Controllo del gioco interno.
• Miglioramento della stabilità di funzionamento.
• Riduzione dello slittamento degli elementi volventi.
• Supporto del movimento ripetibile.
• Miglioramento della risposta durante i cambi di direzione.

Il precarico non deve essere aggiunto arbitrariamente durante l'installazione. Il set di cuscinetti ha già una condizione accoppiata specificata e una pressione di assemblaggio eccessiva può creare calore anomalo, coppia o guasto prematuro.

Raccomandazioni per l'installazione

L'installazione deve essere eseguita da un tecnico esperto nella manipolazione di cuscinetti di precisione e nella manutenzione di apparecchiature FUJI.

Prima dell'installazione

1. Confermare il modello completo 708ATYNDBMP5.
2. Confermare il riferimento FUJI H4218K.
3. Confrontare il nuovo cuscinetto con quello rimosso.
4. Controllare l'imballaggio per i segni del set accoppiato.
5. Verificare la direzione di installazione.
6. Ispezionare l'albero e l'alloggiamento per eventuali danni.
7. Misurare l'accoppiamento albero-alloggiamento se necessario.
8. Pulire l'area di lavoro e gli strumenti di installazione.
9. Confermare il corretto requisito di lubrificazione.
10. Rivedere il manuale di servizio della macchina.

Durante l'installazione

• Non applicare forza di montaggio attraverso le sfere.
• Applicare forza solo all'anello che viene pressato.
• Non separare o mescolare coppie di cuscinetti accoppiati.
• Mantenere visibili i segni di accoppiamento e l'orientamento.
• Evitare impatti diretti con martello.
• Utilizzare un riscaldatore per cuscinetti pulito o una pressa di precisione quando necessario.
• Proteggere le piste da particelle metalliche e polvere.
• Non toccare le superfici pulite con guanti contaminati.
• Non lavare via il lubrificante di fabbrica a meno che non sia specificato.
• Serrare i componenti correlati secondo le specifiche di servizio.

Dopo l'installazione

Come scegliere

Scegliere un cuscinetto solo dall'aspetto esteriore o dalle dimensioni di base non è raccomandato. Il suffisso completo influisce sulla costruzione interna e sulle prestazioni.

Checklist di selezione

Non sostituire basandosi solo su questi fattori

• Stesso diametro interno.
• Stesso diametro esterno.
• Aspetto simile del cuscinetto.
• Stesso numero base 708.
• Prezzo di acquisto inferiore.
• Venditore con descrizione non verificata.
• Modello macchina FUJI simile.
• Asse meccanico simile.
• Cuscinetto senza marcatura suffisso visibile.
• Cuscinetti misti da set diversi.

Informazioni di richiesta raccomandate

Per un preventivo più rapido e accurato, inviare:

Controllo qualità

Prima della spedizione, il cuscinetto dovrebbe essere controllato secondo le condizioni di fornitura concordate.

Elementi di ispezione raccomandati

Raccomandazioni di stoccaggio

• Conservare in un ambiente interno pulito e asciutto.
• Mantenere il cuscinetto all'interno dell'imballaggio protettivo fino all'installazione.
• Evitare il contatto diretto con acqua o sostanze chimiche corrosive.
• Non posizionare prodotti pesanti sull'imballaggio del cuscinetto.
• Prevenire urti e vibrazioni durante lo stoccaggio.
• Mantenere un'identificazione chiara del magazzino.
• Mantenere i set accoppiati insieme.
• Utilizzare il controllo inventario first-in, first-out.
• Evitare aperture non necessarie dell'imballaggio.
• Ispezionare le parti immagazzinate a lungo prima dell'installazione.

Domande frequenti

1. Qual è il numero di modello completo del cuscinetto H4218K?

Il modello completo del cuscinetto NSK è 708ATYNDBMP5. “708AT” è solo un riferimento abbreviato e non mostra la gabbia, la disposizione accoppiata, il precarico o la classe di precisione. Gli ordini di acquisto dovrebbero utilizzare il numero di modello completo insieme al numero parte FUJI H4218K.

2. L'H4218K è adatto per ogni macchina FUJI NXT o XP143?

No. Gli elenchi di ricambi pubblici associano l'H4218K a selezionate applicazioni FUJI NXT e XP143, ma l'asse esatto, il modulo meccanico, l'intervallo di numeri di serie e la revisione della macchina possono differire. La compatibilità dovrebbe essere confermata dalla marcatura del cuscinetto originale, dalla distinta base FUJI o dal manuale di servizio.

3. Cosa significano DB, M e P5?

DB indica una disposizione di cuscinetti accoppiati schiena contro schiena. M indica precarico medio e P5 indica una classe di precisione. Questi suffissi influiscono sulla rigidità, sul gioco operativo e sulla precisione di funzionamento, quindi non dovrebbero essere omessi nella selezione di un ricambio.

4. Un cuscinetto 708 standard può sostituire il 708ATYNDBMP5?

Un cuscinetto 708 standard non dovrebbe essere considerato un ricambio automatico. Potrebbe avere un design di contatto, una gabbia, un precarico, una disposizione di accoppiamento o un grado di precisione diversi. Anche quando le dimensioni esterne appaiono simili, le prestazioni di movimento della macchina potrebbero essere diverse.

5. Quali informazioni sono richieste prima del preventivo?

Si prega di fornire la marcatura completa del cuscinetto, il numero parte FUJI, il modello della macchina, il numero di serie, la posizione di installazione, la quantità richiesta, la condizione del prodotto e il paese di destinazione. Una fotografia del cuscinetto rimosso e dell'etichetta dell'imballaggio è fortemente raccomandata per la verifica finale.

Contattaci

Cerchi un cuscinetto FUJI H4218K affidabile per la manutenzione di macchine SMT?

Inviaci il modello della tua macchina, il numero di serie, la quantità richiesta, la posizione di installazione e una foto chiara del cuscinetto rimosso. Il nostro team verificherà l'identificazione NSK 708ATYNDBMP5 prima del preventivo e ti aiuterà a ridurre il rischio di ordinare una specifica errata.

Supportiamo:

• Verifica rapida del modello.
• Consulenza professionale ricambi SMT.
• Fornitura cuscinetti nuovi.
• Imballaggio per esportazione internazionale.
• Opzioni di consegna in tutto il mondo.
• Richieste di manutenzione urgenti.
• Preventivi ricambi multi-articolo.
• Consolidamento ricambi macchine FUJI.
• Foto prodotto prima della spedizione.
• Preparazione fattura commerciale e packing list.

Contatta SMT PARTS SUPPLY LTD. oggi stesso per disponibilità, prezzi, tempi di consegna e conferma tecnica.

Modello di richiesta

Dichiarazione di compatibilità e marchio registrato

I nomi FUJI e NSK, i modelli di macchina e i numeri di parte sono utilizzati solo per l'identificazione del prodotto e il riferimento di compatibilità. Questa pagina prodotto non implica sponsorizzazione, autorizzazione o affiliazione, salvo quanto specificamente indicato nell'offerta commerciale.

La compatibilità della macchina può variare in base all'anno di produzione, al numero di serie, alla revisione dell'assemblaggio e alla cronologia della manutenzione. Gli acquirenti dovrebbero confermare il modello esatto del cuscinetto e il numero parte FUJI prima dell'acquisto. L'installazione finale dovrebbe essere completata da personale di manutenzione qualificato.
