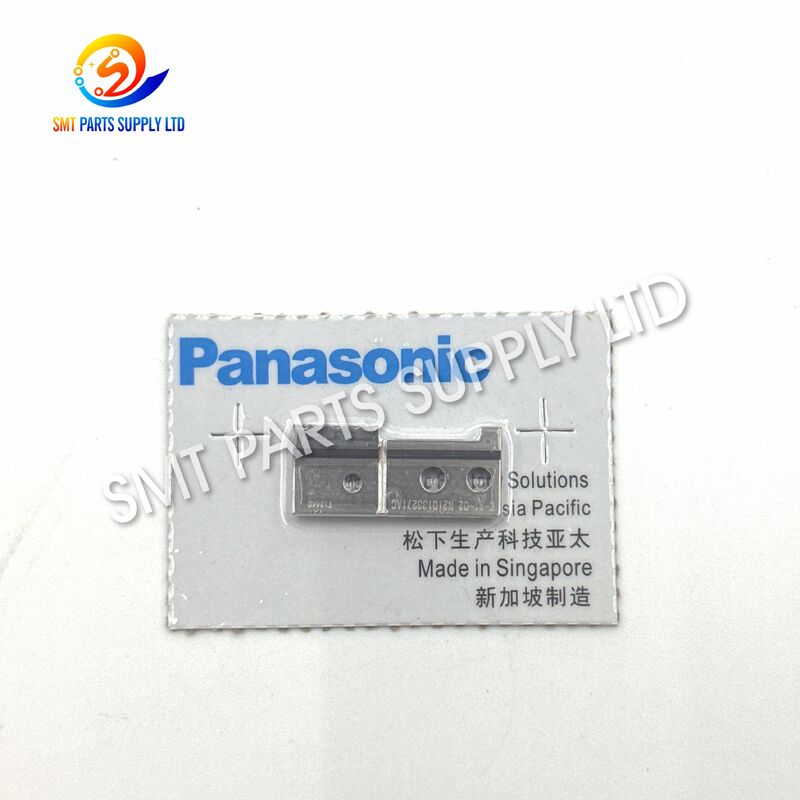

Panasonic N210133271AC Taglierina di precisione in metallo per macchina AI RG131 con taglio stabile e ripetibile

Il taglierino per piombo B Panasonic N210133271AC è un pezzo di ricambio meccanico di precisione utilizzato nella sezione di taglio dell'attrezzatura di inserimento automatico RG131 compatibile. Durante la produzione di inserimento dei componenti, la taglierina aiuta a tagliare i conduttori dei componenti alla lunghezza richiesta dopo il posizionamento o l'inserimento, supportando una qualità di lavorazione stabile e un funzionamento ripetibile della macchina.

Essendo un componente meccanico utilizzato di frequente, la taglierina è esposta a carichi di taglio ripetuti, vibrazioni, contatto dei conduttori dei componenti e usura graduale dei bordi. Una taglierina usurata o danneggiata può causare un taglio incompleto, una lunghezza irregolare del cavo, bave eccessive, resistenza al taglio o interruzioni impreviste della produzione. La sostituzione tempestiva aiuta a mantenere la consistenza del taglio e riduce il rischio di problemi di qualità a valle.

Questo prodotto è adatto a produttori di elettronica, utenti di macchine per l'inserimento automatico, società di servizi di apparecchiature SMT e AI, distributori di pezzi di ricambio e reparti di manutenzione. I clienti devono confermare il codice prodotto N210133271AC, l'orientamento della taglierina B, il modello della macchina, le dimensioni di installazione e l'aspetto del pezzo vecchio prima di ordinare.

Le apparecchiature di inserimento automatico devono elaborare un numero elevato di componenti a foro passante mantenendo una lunghezza del cavo stabile e una qualità di assemblaggio costante. Il meccanismo di taglio del piombo è quindi una parte critica del ciclo produttivo.

Il taglierino B N210133271AC funziona come parte del sistema di taglio della macchina. Le sue condizioni operative possono influenzare direttamente se i cavi vengono tagliati in modo pulito, coerente e nella posizione corretta.

Un cutter in buone condizioni può aiutare a fornire:

Poiché la taglierina entra ripetutamente in contatto con i conduttori dei componenti metallici, deve essere trattata come un componente di produzione sensibile all'usura. La sua durata dipende dal volume di produzione, dal materiale di piombo dei componenti, dall'allineamento della taglierina, dalle condizioni di lubrificazione, dalla regolazione della macchina e dalle pratiche di manutenzione.

I problemi legati al taglio del piombo normalmente si sviluppano gradualmente. Comprendere la causa può aiutare i team di manutenzione a evitare di sostituire la taglierina senza correggere il problema meccanico sottostante.

Cicli di taglio ripetuti riducono gradualmente l'affilatura del tagliente. Anche quando la taglierina rimane fisicamente completa, le sue prestazioni potrebbero diminuire dopo una produzione a lungo termine.

I risultati tipici includono:

• Maggiore resistenza al taglio
• Estremità di piombo ruvide
• Qualità di taglio incoerente
• Taglio incompleto
• Carico meccanico più elevato
• Allarmi di produzione più frequenti

Se la taglierina A e la taglierina B non sono allineate correttamente, le superfici di taglio potrebbero entrare in contatto in modo non uniforme. Il disallineamento può causare usura localizzata, bordi scheggiati, attrito eccessivo o deformazione.

I problemi di allineamento possono derivare da:

• Installazione errata
• Hardware di montaggio allentato
• Porta-lame usurati
• Componenti della guida danneggiati
• Impatto meccanico
• Errori di manutenzione precedenti

I cavi dei componenti con durezza, diametro, forma o materiale inaspettati possono creare una forza di taglio eccessiva. Questa condizione può accelerare l'usura del tagliente e aumentare la possibilità di danni alla taglierina.

Prima di modificare le specifiche dei componenti, gli utenti devono verificare che le dimensioni del cavo rientrino nell'intervallo di elaborazione supportato dalla macchina.

Frammenti di piombo, polvere, residui di olio, materiale di imballaggio e altri detriti possono penetrare nel meccanismo di taglio. La contaminazione può interferire con il movimento della taglierina o impedire il completo contatto di taglio.

La pulizia regolare è particolarmente importante per le linee di inserimento automatico ad alto volume.

Una taglierina potrebbe guastarsi precocemente quando il meccanismo circostante non viene ispezionato regolarmente. Problemi come viti allentate, guide usurate, scarsa lubrificazione, gioco errato o movimento anomalo dell'attuatore possono danneggiare una taglierina appena installata.

Un errore di posizionamento del componente, un cavo inceppato, un'impostazione errata del programma o un'ostruzione imprevista possono causare un impatto improvviso. Anche una piccola scheggiatura sul tagliente può compromettere la qualità di ogni ciclo di taglio successivo.

N210133271AC è identificato come taglierina B. L'installazione del lato tagliente sbagliato, una revisione errata o una parte visivamente simile possono causare difficoltà di installazione o prestazioni di taglio scadenti.

I clienti non dovrebbero selezionare un cutter solo in base all'aspetto generale.

La sostituzione della taglierina N210133271AC è più efficace quando contemporaneamente viene ispezionato l'intero meccanismo di taglio. L'installazione di una nuova taglierina senza controllare l'allineamento, il movimento e la relativa usura può comportare una durata utile ridotta.

Prima di ordinare verificare:

• Codice N210133271AC
• Descrizione del prodotto: Taglia piombo B
• Modello attrezzatura: RG131
• Direzione di installazione della taglierina
• Forma della parte vecchia e punti di montaggio
• Informazioni sul manuale delle parti della macchina
• Suffisso di revisione e configurazione della macchina

Si consiglia vivamente di fornire una fotografia chiara della parte vecchia.

Il meccanismo di taglio può utilizzare la taglierina A e la taglierina B come una coppia di taglio coordinata. Quando un lato è molto usurato, è necessario ispezionare anche la taglierina corrispondente.

Non dare per scontato che la sostituzione di una sola taglierina ripristinerà sempre la corretta qualità di taglio.

Ispezionare il supporto di montaggio, le superfici di guida, i perni, le viti e il percorso di movimento. Un gioco o una deformazione eccessivi possono impedire un contatto accurato della taglierina.

Pulire tutti i frammenti metallici e i residui di lavorazione prima di installare la nuova parte. La superficie di installazione deve essere priva di polvere, bave e corpi estranei.

La taglierina deve adattarsi alla posizione di montaggio corretta senza forza incontrollata. Se la resistenza all'installazione è anomala, interrompere e riconfermare il codice prodotto, l'orientamento e le condizioni di montaggio.

Dopo l'installazione, controllare la distanza, la sovrapposizione, il movimento e l'azione di ritorno della taglierina secondo la procedura di manutenzione dell'attrezzatura.

Azionare il meccanismo manualmente o a velocità operativa ridotta prima di riavviare la normale produzione. Osservare l'intero ciclo di taglio e verificare che non vi siano collisioni o suoni anomali.

Controllare diversi componenti elaborati per:

• Separazione completa del piombo
• Lunghezza del cavo costante
• Condizioni accettabili dell'estremità del cavo
• Nessuna deformazione attorno al punto di inserimento
• Nessun danno anomalo al PCB
• Nessun frammento di piombo sciolto

Registrare la data di sostituzione, il numero della macchina, la quantità di produzione, il sintomo del guasto e il risultato della manutenzione. Queste informazioni aiutano a stabilire un programma pratico di manutenzione preventiva.

La marcatura N210133271AC facilita l'identificazione della taglierina durante la pianificazione della manutenzione e l'acquisto dei pezzi di ricambio.

Questo componente è specificato come taglierina principale B. La corretta identificazione del lato aiuta a prevenire errori di ordinazione che coinvolgono i componenti di taglio associati.

La taglierina supporta il taglio controllato del piombo dei componenti durante il processo di inserimento automatico.

L'installazione e la regolazione corrette contribuiscono a garantire un movimento ripetibile della taglierina durante la produzione continua.

Il componente può essere sostituito durante la manutenzione programmata della macchina quando la taglierina originale risulta usurata, scheggiata, danneggiata o instabile.

Le fabbriche che utilizzano apparecchiature RG131 possono mantenere questa taglierina come parte del loro inventario di pezzi di ricambio critici per ridurre i tempi di inattività causati da guasti imprevisti della taglierina.

Ogni taglierina può essere imballata separatamente per ridurre i danni da contatto, l'esposizione all'umidità e l'impatto del tagliente durante il trasporto.

A seconda delle esigenze e della disponibilità del cliente, le opzioni originali nuove, originali usate o nuove compatibili possono essere quotate separatamente. Le condizioni del prodotto devono essere sempre indicate chiaramente prima dell'acquisto.

Il taglierino per conduttori B N210133271AC viene utilizzato principalmente nella sezione di taglio dei conduttori delle apparecchiature di inserimento automatico RG131 compatibili.

• Inserimento componenti a foro passante
• Lavorazione di componenti radiali
• Rifilatura del piombo dei componenti
• Produzione di assemblaggi di PCB
• Manutenzione automatica della linea di inserimento
• Riparazione del meccanismo della taglierina
• Sostituzione preventiva dei pezzi di ricambio
• Rimessa a nuovo della macchina
• Recupero della produzione dopo il danneggiamento della taglierina
• Preparazione delle scorte critiche di manutenzione

La taglierina funziona come parte del sistema di taglio meccanico della macchina ad inserimento automatico.

L'attrezzatura di inserimento alimenta il componente richiesto verso la posizione di lavorazione secondo il programma di produzione.

La macchina posiziona e forma i conduttori dei componenti da inserire nei fori del PCB.

I cavi del componente entrano nei fori designati del PCB mentre il corpo del componente rimane posizionato correttamente.

La macchina attiva il meccanismo di taglio. La taglierina A e la taglierina B si spostano nella relazione di taglio richiesta.

I taglienti applicano una forza meccanica controllata per separare il materiale in piombo del componente in eccesso.

Dopo aver completato il taglio, il meccanismo ritorna nella posizione iniziale e si prepara per il ciclo produttivo successivo.

Il materiale di piombo rifilato entra nell'area designata per i rifiuti o per la raccolta. È necessaria una pulizia regolare per evitare che i frammenti interferiscano con il meccanismo.

Il processo si ripete alla velocità di produzione. Poiché la taglierina può funzionare migliaia di volte durante la produzione, le condizioni e l'allineamento dei bordi sono essenziali per prestazioni stabili a lungo termine.

La sostituzione di una taglierina usurata può aiutare a ripristinare un taglio del piombo più uniforme e a ridurre la variazione tra i componenti lavorati.

Una taglierina di riserva tenuta a magazzino consente ai team di manutenzione di rispondere più rapidamente quando si verificano problemi di taglio.

Una taglierina danneggiata può creare un carico anomalo su supporti, guide, attuatori e taglierina corrispondente. La sostituzione anticipata può ridurre la possibilità di ulteriori danni meccanici.

Il taglio stabile dei conduttori supporta l'aspetto coerente del PCB e i requisiti di assemblaggio a valle.

Il monitoraggio della frequenza di sostituzione delle frese consente alle fabbriche di stimare gli intervalli di usura e di preparare i pezzi di ricambio prima che si verifichi un guasto.

Il taglio pulito e completo del piombo può ridurre la necessità di rifilatura manuale o correzione del prodotto dopo l'inserimento automatico.

Non è consigliabile selezionare una taglierina solo in base all'aspetto. Componenti simili possono avere dimensioni di montaggio, angoli di taglio, orientamenti o livelli di revisione diversi.

Il numero richiesto deve essere selezionato come:

N210133271AC

Non ignorare i caratteri di revisione finale. Numeri simili possono riferirsi a un'altra taglierina, revisione o posizione di installazione.

Questo prodotto è identificato come Taglierina B. Se la tua vecchia parte è Taglierina A, il numero di parte richiesto potrebbe essere diverso.

La principale applicazione verificata è l'apparecchiatura di inserimento automatico RG131. Le macchine con configurazioni diverse devono essere controllate utilizzando il manuale delle parti o il vecchio componente.

Fornire fotografie che mostrino:

• Lato anteriore
• Lato posteriore
• Bordo tagliente
• Fori di montaggio
• Profilo laterale
• Marcatura del numero di parte
• Posizione installata

Il libretto delle parti della macchina è la fonte preferita per confermare il numero di parte corretto e la posizione di montaggio.

Chiedere al fornitore di indicare se il preventivo riguarda:

Queste condizioni non dovrebbero essere trattate come identiche.

Per interventi urgenti può bastare un solo pezzo. Per gli stabilimenti che utilizzano più macchine RG131, mantenere unità aggiuntive nell'inventario può ridurre i tempi di inattività futuri.

Prima della spedizione i clienti possono richiedere:

• Fotografie reali del prodotto
• Conferma del codice prodotto
• Confronto dimensionale
• Conferma della condizione
• Fotografie dell'imballaggio
• Conferma quantità
• Rapporto di ispezione visiva

L'installazione deve essere completata da personale di manutenzione addestrato che abbia familiarità con le apparecchiature di inserimento automatico.

• Arrestare completamente la macchina.
• Scollegare o isolare le fonti energetiche necessarie.
• Seguire il blocco di fabbrica e le procedure di sicurezza.
• Rimuovere i cavi dei componenti allentati dall'area di lavoro.
• Preparare strumenti di installazione puliti.
• Confronta la nuova e la vecchia taglierina.
• Controllare l'usura della taglierina corrispondente.
• Ispezionare le viti e le guide di montaggio.

• Mantieni il tagliente protetto.
• Evitare di far cadere o colpire la taglierina.
• Installare la parte nella direzione corretta.
• Non forzare i fori di montaggio disallineati.
• Stringere gli elementi di fissaggio in modo uniforme.
• Controllare il libero movimento prima del funzionamento automatico.
• Regolare la distanza in base alla procedura della macchina.

• Azionare manualmente il meccanismo quando possibile.
• Effettuare un test a bassa velocità.
• Ascolta eventuali rumori meccanici anomali.
• Confermare il ritorno regolare della taglierina.
• Ispezionare i primi componenti lavorati.
• Ricontrollare la stabilità del montaggio.
• Registrare la sostituzione nel fascicolo di manutenzione.

La frequenza della manutenzione deve essere determinata in base al volume di produzione, al tipo di componente, alle condizioni della macchina e ai requisiti di qualità interni.

Il tagliente deve essere protetto durante lo stoccaggio e il trasporto.

• Conservare in un ambiente pulito e asciutto.
• Conservare la taglierina all'interno di un imballaggio protettivo.
• Evitare il contatto diretto tra taglienti e oggetti duri.
• Evitare umidità elevata e sostanze corrosive.
• Utilizzare etichette chiare con i numeri di parte.
• Inventario separatore della taglierina A e della taglierina B.
• Segui il controllo dell'inventario first-in, first-out.
• Non impilare oggetti pesanti sul pacco.

• Indossare guanti protettivi idonei.
• Non toccare il tagliente inutilmente.
• Non utilizzare la taglierina come uno strumento manuale generico.
• Evitare urti, piegature, molature o lucidature incontrollate.
• Tenere il componente lontano da detriti magnetici e frammenti metallici.

Ogni ordine può essere controllato in base ai requisiti di acquisto confermati.

La taglierina è un componente metallico di precisione e deve essere imballata per evitare impatti sul tagliente.

1. Ispezione visiva pulita
2. Protezione all'avanguardia
3. Involucro protettivo antiumidità
4. Imballaggio individuale in plastica o schiuma
5. Applicazione dell'etichetta del codice prodotto
6. Posizionamento interno rinforzato del cartone
7. Imballaggi in cartone per l'esportazione
8. Verifica finale della quantità

I tempi di consegna dipendono dalle condizioni delle scorte, dalla quantità dell'ordine, dalle condizioni del prodotto, dai requisiti di ispezione e dalla destinazione.

Un fornitore specializzato può fornire più di un preventivo generale del prodotto.

Il fornitore può confrontare il numero richiesto con le informazioni disponibili sul prodotto e le fotografie dei pezzi vecchi.

I clienti possono richiedere fotografie reali prima della spedizione, soprattutto quando acquistano parti usate o compatibili.

La taglierina può essere fornita insieme a guide, piastre, supporti, cilindri, motori, sensori, cavi e altri componenti della macchina ad inserimento automatico.

Piccoli ordini di manutenzione e ordini di scorte più grandi possono essere gestiti in base alle esigenze del cliente.

Le parti possono essere imballate per l'esportazione e spedite a fabbriche di elettronica, società di riparazione e distributori in tutto il mondo.

Una chiara identificazione del prodotto prima della spedizione può ridurre il rischio di reso e gli errori di acquisto.

N210133271AC è un taglierino B utilizzato nel meccanismo di taglio dell'attrezzatura di inserimento automatico RG131 compatibile. Taglia il materiale in eccesso del cavo del componente durante il processo di inserimento del componente a foro passante. L'esatta posizione di installazione deve essere verificata utilizzando il manuale delle parti della macchina e la taglierina rimossa.

No. I due numeri sono comunemente identificati come lati diversi della disposizione di taglio del piombo. N210133270AC è generalmente identificato come taglierina A, mentre N210133271AC è taglierina B. I clienti devono verificare quale lato è richiesto prima di effettuare un ordine.

L'installazione richiede normalmente l'ispezione e la regolazione meccanica. Il tecnico della manutenzione deve controllare l'orientamento della taglierina, le condizioni di montaggio, l'allineamento, lo spazio, il movimento e le condizioni della taglierina corrispondente. È necessario completare un test a bassa velocità prima di riprendere la normale produzione.

Si prega di fornire il codice articolo completo, il modello della macchina, le informazioni sulla serie della macchina, se disponibili, e fotografie chiare della vecchia taglierina. Le foto della parte anteriore, posteriore, del profilo laterale, del tagliente, dei fori di montaggio e della posizione di installazione sono particolarmente utili per il confronto.

È necessario prendere in considerazione la sostituzione quando la taglierina produce tagli incompleti, lunghezze irregolari dei conduttori, sbavature eccessive, rumore anomalo, maggiore resistenza al taglio, usura visibile dei bordi, scheggiature o allarmi di produzione ripetuti. È inoltre necessario ispezionare l'intero meccanismo di taglio prima di installare una nuova taglierina.

Cerchi Panasonic N210133271AC Lead Cutter B o altri pezzi di ricambio per macchine ad inserimento automatico?

Vi preghiamo di inviarci le seguenti informazioni per un preventivo rapido e accurato:

• Codice articolo richiesto
• Modello della macchina
• Quantità richiesta
• Condizioni del prodotto preferite
• Fotografie di parti vecchie
• Destinazione di consegna
• Conto del corriere, se applicabile
• Programma di consegna previsto

Forniamo parti di macchine per l'inserimento automatico, parti di macchine SMT, alimentatori, ugelli, taglierine, guide, sensori, motori, cilindri, schede di controllo, cavi, filtri e altri componenti di apparecchiature di produzione elettronica.

Il nostro team di vendita può fornire assistenza nella verifica del codice prodotto, nella conferma della foto del prodotto, nella disponibilità in magazzino, nella pianificazione della spedizione combinata e nella consegna internazionale.

Invia la tua richiesta oggi per la verifica del prodotto, informazioni sulle scorte attuali e un preventivo competitivo.
