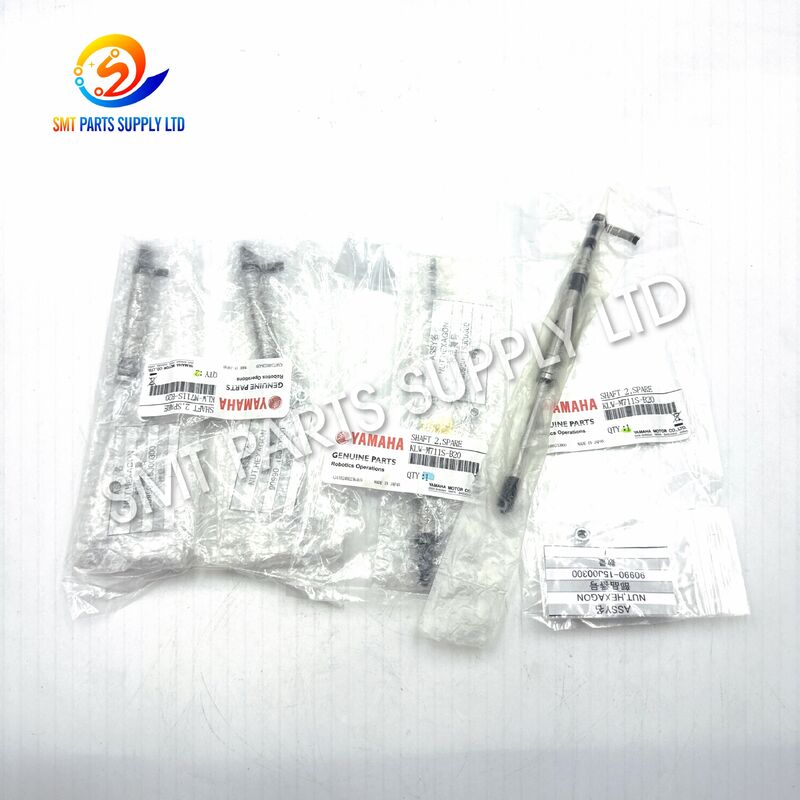

YAMAHA KLW-M711S-B20 Albero 2 Asta testa ugello per YSM10 YSM20R

Il YAMAHA KLW-M711S-B20 Albero 2 è un componente meccanico di precisione utilizzato all'interno del meccanismo della testa dell'ugello delle compatibili macchine pick-and-place SMT YSM10 e YSM20R. L'albero fornisce una guida controllata e un supporto meccanico per il movimento verticale associato all'assemblaggio della testa dell'ugello, contribuendo a mantenere un posizionamento accurato dell'ugello durante il prelievo e il posizionamento dei componenti.

Nella produzione SMT ad alta velocità, anche una piccola quantità di usura dell'albero, contaminazione, gioco o deformazione meccanica può influenzare il movimento della testa e la ripetibilità del posizionamento. La sostituzione di un albero usurato con la specifica del pezzo corretto può aiutare a ripristinare un movimento meccanico fluido e mantenere prestazioni di produzione stabili.

KLW-M711S-B20 è adatto per aziende di manutenzione macchine, produttori di elettronica, officine di riparazione SMT, distributori di pezzi di ricambio e fabbriche che mantengono apparecchiature di posizionamento YAMAHA. Prima di ordinare, si consiglia ai clienti di confermare il modello della macchina, la configurazione della testa, il numero di parte esistente e la posizione dell'albero.

Il meccanismo della testa dell'ugello opera continuamente durante la produzione SMT. Movimenti verticali ripetuti, cicli operativi elevati, polvere, condizioni del grasso, detriti di componenti, installazione errata o carichi meccanici a lungo termine possono influenzare gradualmente le condizioni dell'albero.

Le cause comuni includono:

Un albero danneggiato non causa sempre un arresto immediato della macchina. In molti casi, le prestazioni possono deteriorarsi gradualmente prima che appaia un allarme chiaro.

I sintomi tipici possono includere movimento instabile dell'ugello, resistenza meccanica anomala, gioco eccessivo, movimento Z-axis incoerente, prestazioni di prelievo irregolari o ridotta stabilità di posizionamento.

Quando l'ispezione conferma che l'Albero 2 esistente è usurato, piegato, danneggiato o non funziona più in modo fluido, la sua sostituzione con il pezzo corretto KLW-M711S-B20 può aiutare a recuperare una corretta guida meccanica all'interno dell'assemblaggio della testa dell'ugello.

La sostituzione aiuta a supportare:

• Movimento verticale fluido della testa dell'ugello.
• Posizionamento meccanico coerente.
• Cicli di prelievo e posizionamento stabili.
• Riduzione del gioco indesiderato dell'albero.
• Interazione accurata con i componenti della testa correlati.
• Funzionamento affidabile durante la produzione SMT continua.
• Manutenzione preventiva più semplice per apparecchiature obsolete.

Per ottenere i migliori risultati, i componenti correlati attorno all'albero dovrebbero essere ispezionati anche durante la sostituzione. L'installazione di un nuovo albero mentre altri componenti accoppiati rimangono pesantemente usurati potrebbe non eliminare completamente il gioco meccanico.

Lo scopo principale di KLW-M711S-B20 Albero 2 è la guida meccanica piuttosto che il controllo elettrico.

Le sue funzioni operative includono:

L'albero fornisce un percorso meccanico controllato per il movimento all'interno del meccanismo della testa di posizionamento. Una guida stabile è importante perché il posizionamento SMT richiede movimenti ripetuti ad alta velocità.

Il posizionamento accurato dell'ugello dipende dalla relazione meccanica tra l'albero, il supporto, la struttura mobile e altri componenti della testa. L'usura eccessiva dell'albero può introdurre un gioco indesiderato.

Durante la produzione, l'ugello si muove ripetutamente per prelevare componenti dai feeder e posizionarli sulle posizioni del PCB. L'albero aiuta a mantenere un movimento meccanico coerente durante questi cicli.

Una testa meccanicamente stabile contribuisce alla ripetibilità del posizionamento dell'ugello. L'albero quindi svolge un ruolo indiretto ma importante nel mantenere la coerenza della manipolazione dei componenti.

Il pezzo funziona come componente strutturale interno e di guida del movimento all'interno dell'assemblaggio della testa dell'ugello piuttosto che come ugello consumabile.

I clienti dovrebbero distinguere tra diverse posizioni dell'albero prima di ordinare.

Importante: L'Albero 1 e l'Albero 2 non dovrebbero essere trattati automaticamente come intercambiabili. La loro posizione, dimensioni e applicazione all'interno del meccanismo della testa possono differire. Verificare sempre il numero di parte originale prima della sostituzione.

Il KLW-M711S-B20 Albero 2 è utilizzato principalmente per la manutenzione e la riparazione di apparecchiature di posizionamento YAMAHA SMT compatibili.

Le fabbriche che utilizzano apparecchiature YSM10 o YSM20R possono tenere a magazzino componenti critici della testa per ridurre i tempi di fermo macchina in caso di usura meccanica.

L'albero può essere sostituito durante la riparazione della testa dell'ugello quando l'ispezione identifica usura anomala, danni superficiali, resistenza meccanica o gioco indesiderato.

Le linee di produzione SMT ad alto ciclo eseguono comunemente ispezioni programmate della testa. Le condizioni dell'albero possono essere controllate come parte della manutenzione preventiva prima che si sviluppino gravi problemi meccanici.

Quando si ricostruiscono o si riparano macchine di posizionamento usate, gli alberi della testa e le parti meccaniche correlate potrebbero richiedere ispezione o sostituzione prima di restituire la macchina alla produzione.

Le aziende di riparazione SMT e i fornitori di servizi per apparecchiature possono tenere a magazzino parti meccaniche della serie KLW per supportare le esigenze di manutenzione dei clienti.

Durante un ciclo di posizionamento SMT, la macchina preleva i componenti elettronici dai feeder e li posiziona sul PCB secondo le coordinate programmate.

La testa dell'ugello deve muoversi in modo fluido e ripetuto durante questo processo.

La sequenza tipica include:

1. La testa di posizionamento si muove verso la posizione del feeder.
2. L'ugello si avvicina al punto di prelievo del componente.
3. Il movimento verticale consente all'ugello di contattare e prelevare il componente.
4. La testa si muove verso la posizione di posizionamento del PCB.
5. L'ugello scende all'altezza di posizionamento programmata.
6. Il componente viene rilasciato sul PCB.
7. L'ugello ritorna alla posizione operativa.
8. Il ciclo si ripete continuamente.

All'interno di questo processo, KLW-M711S-B20 Albero 2 supporta la guida meccanica necessaria per un movimento controllato della testa.

L'albero stesso non genera movimento. Al contrario, lavora insieme al meccanismo della testa circostante, ai componenti di azionamento, ai cuscinetti, alle guide, ai supporti e alle parti correlate per mantenere un movimento stabile.

Un albero installato correttamente dovrebbe muoversi secondo la progettazione meccanica senza resistenza anomala, gioco eccessivo o deformazione visibile.

I tecnici di manutenzione potrebbero considerare l'ispezione dell'albero quando una o più delle seguenti condizioni sono osservate:

Questi sintomi possono anche derivare da altri componenti della macchina. Pertanto, i tecnici dovrebbero eseguire una corretta diagnosi prima di sostituire l'albero.

Selezionare i pezzi di ricambio per macchine SMT basandosi solo sull'aspetto può portare a errori d'ordine. Alberi simili possono avere dimensioni, posizioni di installazione o configurazioni di testa compatibili diverse.

Prima di acquistare KLW-M711S-B20, verificare le seguenti informazioni.

Il riferimento più importante è il numero di parte originale stampato sui registri della macchina, sulla documentazione di manutenzione, sugli elenchi dei pezzi di ricambio o sull'imballaggio.

Modello richiesto:

KLW-M711S-B20

Questo prodotto è destinato ad apparecchiature di posizionamento YAMAHA compatibili, tra cui:

• YSM10
• YSM20R

La configurazione della macchina dovrebbe comunque essere controllata prima della conferma dell'ordine finale.

Assicurarsi che il componente richiesto sia Albero 2, non Albero 1 o un altro albero della testa.

I clienti possono fornire fotografie chiare dell'albero esistente e dell'assemblaggio della testa circostante per un'ulteriore identificazione.

Se il vecchio albero è gravemente usurato, ispezionare la corrispondente guida, supporto, cuscinetto, scanalatura, guarnizione e altri componenti meccanici.

La sostituzione simultanea delle parti usurate correlate può produrre migliori risultati di manutenzione.

Progettato secondo le specifiche dell'albero richieste per applicazioni di teste ugello compatibili.

Aiuta a mantenere un movimento meccanico fluido e controllato all'interno della testa di posizionamento.

Utile per la manutenzione programmata, la riparazione della testa, il ricondizionamento e la sostituzione di componenti macchina usurati.

KLW-M711S-B20 fornisce un chiaro riferimento d'acquisto, aiutando gli acquirenti a ridurre la confusione tra parti della testa SMT visivamente simili.

Adatto per ambienti di produzione elettronica professionali che richiedono una manutenzione affidabile delle apparecchiature di posizionamento.

Può essere preparato come componente di ricambio critico per le fabbriche che utilizzano apparecchiature di posizionamento della serie YSM.

L'installazione deve essere eseguita da tecnici esperti in teste di posizionamento SMT.

Prima dell'installazione:

• Spegnere l'alimentazione della macchina secondo le procedure di manutenzione.
• Confermare la corretta posizione dell'albero.
• Pulire l'area di installazione.
• Ispezionare i componenti meccanici circostanti.
• Controllare usura anomala o contaminazione.
• Utilizzare strumenti di manutenzione adeguati.
• Evitare di graffiare la superficie di precisione dell'albero.
• Seguire la procedura di manutenzione della macchina per la lubrificazione.
• Verificare il movimento fluido dopo l'assemblaggio.
• Eseguire la calibrazione o i controlli macchina se richiesto.

Non forzare l'albero in posizione quando viene rilevata una resistenza anomala. Una forza eccessiva può danneggiare l'albero o i componenti della testa correlati.

• Conservare in un ambiente pulito e asciutto.
• Tenere lontano da sostanze chimiche corrosive.
• Proteggere la superficie dell'albero da graffi.
• Evitare il contatto diretto con l'umidità.
• Mantenere il prodotto all'interno dell'imballaggio protettivo prima dell'installazione.
• Non posizionare componenti pesanti direttamente sull'albero.
• Utilizzare una protezione antiruggine adeguata per la conservazione a lungo termine quando necessario.

KLW-M711S-B20 è una barra meccanica per testa ugello Albero 2 utilizzata nelle macchine pick-and-place YSM10 e YSM20R compatibili. Supporta una guida meccanica di precisione e il movimento verticale della testa dell'ugello durante i cicli di prelievo e posizionamento dei componenti.

No. Non è l'ugello di prelievo stesso. KLW-M711S-B20 è un albero o una barra interna utilizzata all'interno del meccanismo della testa dell'ugello per guidare e supportare un movimento meccanico di precisione.

Non dovrebbero essere considerati automaticamente intercambiabili. KLW-M711S-A2 è associato all'Albero 1, mentre KLW-M711S-B20 è l'Albero 2. Confermare sempre il numero di parte originale e la posizione di installazione prima di ordinare.

Si prega di fornire KLW-M711S-B20 come numero di parte richiesto, modello macchina, quantità e, se possibile, foto chiare del pezzo esistente o della testa di posizionamento. Questo aiuta a confermare il componente corretto prima della spedizione.

La sostituzione potrebbe essere necessaria quando l'ispezione identifica usura visibile, piegatura, danni superficiali, gioco eccessivo, resistenza anomala o movimento meccanico instabile. Anche l'intero assemblaggio della testa dell'ugello dovrebbe essere ispezionato per usura correlata.

Hai bisogno di YAMAHA KLW-M711S-B20 Albero 2 per la manutenzione di YSM10 o YSM20R?

Inviaci il tuo numero di parte richiesto, modello macchina, quantità e foto della parte attuale per conferma. Possiamo assistere con l'identificazione del prodotto, la disponibilità in magazzino, la quotazione, i pezzi di ricambio SMT compatibili e i requisiti di spedizione consolidata.

Contattaci per la tua ultima quotazione e disponibilità.
