Panasonic 102031203802 JVK Guide(R) Guida meccanica lato destro per macchine a inserimento automatico

Ricambio per macchina inseritrice automatica Panasonic 102031203802 JVK Guide(R)

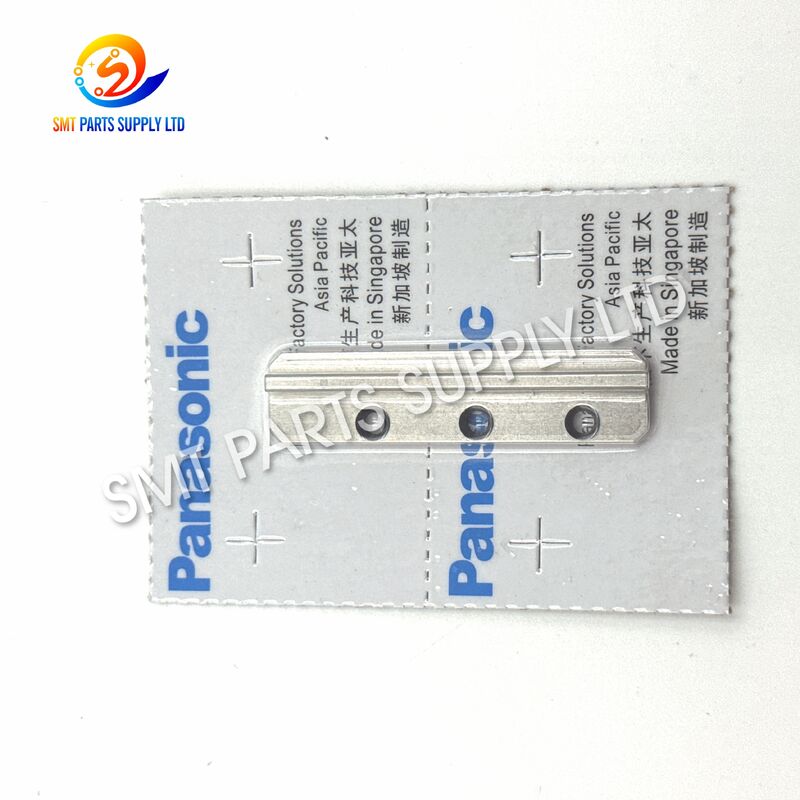

Il Panasonic 102031203802 Guide(R) è un componente di guida meccanica identificato per le apparecchiature di inserimento automatico JVK. È installato all'interno del meccanismo operativo della macchina per supportare il movimento controllato dei componenti, mantenere il percorso di viaggio previsto e aiutare le parti associate a rimanere correttamente posizionate durante i cicli di inserimento ripetitivi.

I riferimenti pubblici ai pezzi di ricambio identificano 102031203802 come JVK GUIDE, con alcune liste di componenti che lo descrivono specificamente come GUIDE(R), indicando una configurazione di guida sul lato destro. Viene comunemente elencato insieme a 102031203702, piastre di guida, cursori, spingitori, perni, rulli, camme, taglierine e altre parti utilizzate nei meccanismi di inserimento automatico.

La guida è adatta per progetti di manutenzione che coinvolgono componenti di guida usurati, danneggiati, deformati, contaminati o non allineati correttamente. La sostituzione corretta può aiutare a ripristinare un movimento stabile, ridurre l'attrito anomalo, supportare un posizionamento ripetibile e prevenire contatti non necessari tra parti meccaniche adiacenti.

Poiché le apparecchiature di inserimento automatico possono avere diverse revisioni, configurazioni o posizioni di installazione, gli acquirenti devono verificare il numero di parte, l'orientamento, il modello della macchina, le dimensioni fisiche e l'aspetto della vecchia parte prima di effettuare un ordine.

Informazioni sul prodotto principale

Funzione del prodotto

Lo scopo principale della Guida 102031203802(R) è fornire un percorso meccanico controllato per i componenti mobili correlati all'interno dell'unità di inserimento.

Durante la produzione continua, il meccanismo associato opera a velocità e frequenza ripetute. Una guida installata correttamente aiuta a mantenere la direzione di movimento richiesta e la relazione posizionale tra cursori, camme, spingitori, taglierine, perni, rulli e altri componenti cooperanti.

Le sue responsabilità funzionali possono includere:

La guida non deve essere selezionata solo dall'aspetto generale. Due componenti di guida possono apparire simili pur avendo diverse posizioni dei fori, profili, spessori, orientamenti o relazioni di installazione.

Causa: Perché la Guida Richiede la Sostituzione

Le macchine di inserimento automatico dipendono da un movimento meccanico preciso e ripetitivo. La guida può usurarsi gradualmente o danneggiarsi a causa di lunghe ore di funzionamento, contaminazione, lubrificazione insufficiente, regolazione errata, impatto anomalo o usura dei componenti vicini.

1. Usura meccanica a lungo termine

Lo scorrimento o il contatto continuo possono modificare gradualmente la superficie della guida. Anche una minima usura può aumentare il gioco e influenzare il percorso di movimento del meccanismo cooperante.

2. Allineamento meccanico errato

Se il cursore, la camma, lo spingitore, la taglierina, la base o la posizione di montaggio sono disallineati, una forza non uniforme può essere applicata alla guida. Ciò può causare usura locale, graffi, deformazione o resistenza anomala.

3. Polvere e contaminazione del processo

Particelle metalliche, frammenti di piombo dei componenti, residui di olio, polvere e detriti di produzione possono entrare nell'area della guida. I contaminanti possono aumentare l'attrito e accelerare l'usura.

4. Lubrificazione insufficiente o errata

Alcune superfici meccaniche cooperanti richiedono una lubrificazione controllata. La lubrificazione insufficiente può aumentare l'attrito, mentre un lubrificante eccessivo o inadatto può raccogliere polvere e detriti.

5. Impatto anomalo della macchina

Un inceppamento di un componente, una configurazione errata, una taglierina danneggiata, un cursore spostato o una collisione inaspettata possono trasferire forza d'impatto alla guida e alla sua area di montaggio.

6. Elementi di fissaggio allentati

Elementi di fissaggio di montaggio allentati possono consentire alla guida di spostarsi dalla sua posizione prevista. Il funzionamento continuo può danneggiare i fori di montaggio, le parti adiacenti o il profilo della guida.

7. Componenti cooperanti usurati

L'installazione di una nuova guida senza ispezionare i cursori, i perni, i rulli, le camme, gli spingitori e le taglierine associati potrebbe causare un guasto ripetuto. L'usura si sviluppa frequentemente su diversi componenti collegati piuttosto che su una singola parte isolata.

Sintomi comuni di usura o danneggiamento della guida

Questi sintomi possono anche derivare da altre parti. Un'ispezione completa dovrebbe quindi includere la guida, la piastra di guida, il cursore, la camma, la taglierina, lo spingitore, il rullo, il perno, la molla, la base, gli elementi di fissaggio e la superficie di montaggio.

Soluzione: Sostituzione della Guida 102031203802(R)

La sostituzione di una guida usurata o danneggiata può aiutare a ripristinare la relazione di movimento prevista all'interno del meccanismo JVK.

Il processo di manutenzione raccomandato non consiste semplicemente nel rimuovere la vecchia parte e installarne una nuova. Il tecnico dovrebbe ispezionare l'intero gruppo, identificare la ragione originale del guasto, pulire l'area di installazione e confermare il movimento di tutti i componenti cooperanti.

Procedura di sostituzione raccomandata

Risultato della manutenzione

• Ripristinare un percorso di movimento meccanico stabile.
• Ridurre il gioco laterale anomalo.
• Migliorare l'allineamento tra i componenti cooperanti.
• Ridurre l'attrito irregolare e il rumore meccanico.
• Supportare cicli di inserimento costanti.
• Proteggere cursori, camme, taglierine, spingitori e perni.
• Ridurre gli arresti ripetuti causati dalla resistenza nell'area della guida.
• Migliorare l'affidabilità della manutenzione e la pianificazione dei pezzi di ricambio.

Specifiche

Avviso importante sulle specifiche

Dimensioni dettagliate, grado del materiale, durezza, rivestimento, rugosità superficiale e tolleranza di installazione non devono essere dedotti solo dal nome del prodotto.

Per ottenere una conferma accurata, fornire:

1. Una fotografia chiara della vecchia guida completa.
2. Una fotografia ravvicinata di entrambi i lati.
3. Il modello della macchina e il numero di serie.
4. La posizione di installazione.
5. Lunghezza, larghezza, spessore e distanza tra i fori misurati.
6. Fotografie del gruppo circostante.
7. Quantità richiesta e data di consegna prevista.

Componenti correlati per l'ispezione

Il numero di parte 102031203802 è elencato nei gruppi di parti JVK insieme a componenti come la guida 102031203702, cursori, piastre di guida, spingitori, rulli, perni, camme e taglierine.

Quando si sostituisce la guida, ispezionare le seguenti parti, se applicabile:

La sostituzione di tutte le parti non è sempre necessaria. Tuttavia, i componenti associati devono essere controllati per evitare che una parte di accoppiamento danneggiata causi un'usura prematura della nuova guida.

Applicazione

La Guida 102031203802(R) Panasonic è destinata alla manutenzione e riparazione dei meccanismi delle macchine di inserimento automatico JVK.

Ambienti di applicazione tipici

Situazioni di acquisto idonee

Questo prodotto è adatto a clienti che:

• Hanno confermato il numero di parte della vecchia parte come 102031203802.
• Richiedono un componente di guida JVK sul lato destro.
• Stanno riparando un meccanismo di inserimento automatico.
• Hanno identificato usura, graffi, deformazione o gioco eccessivo.
• Necessitano di scorte di manutenzione per apparecchiature dismesse o mature.
• Gestiscono più macchine di inserimento e necessitano di supporto per i pezzi di ricambio.
• Necessitano che una vecchia parte venga abbinata tramite fotografie e misurazioni.
• Richiedono spedizione consolidata con altre parti di macchine AI.

Come funziona

La guida funziona come un componente di posizionamento meccanico passivo. Non crea da sola movimento elettrico, pneumatico o azionato da motore.

Invece, la guida lavora insieme al meccanismo mobile della macchina.

Sequenza operativa

1. La macchina avvia un ciclo di inserimento.
2. Un componente azionato come una camma, un cursore, una leva o un attuatore inizia a muoversi.
3. La parte mobile correlata segue il percorso controllato dal gruppo guida.
4. La guida aiuta a limitare movimenti laterali indesiderati.
5. I componenti cooperanti rimangono nella relazione posizionale richiesta.
6. Viene completata l'azione di inserimento, taglio, formatura o ritorno.
7. Il meccanismo ritorna alla sua posizione iniziale.
8. Il processo si ripete durante il ciclo di produzione successivo.

Relazione funzionale

Una guida usurata può consentire alla parte associata di inclinarsi, spostarsi, vibrare o entrare in contatto con un altro componente. Ciò può aumentare la resistenza e ridurre la ripetibilità del meccanismo.

Vantaggi del prodotto

1. Identificazione corretta del numero di parte

Il prodotto viene fornito con il numero di parte 102031203802, consentendo agli acquirenti di confrontarlo direttamente con i registri di manutenzione, gli elenchi delle parti delle apparecchiature o le marcature dei vecchi componenti.

2. Configurazione guida lato destro

L'identificazione GUIDE(R) aiuta a distinguerla da componenti guida associati sul lato sinistro o orientati diversamente.

3. Progettato per operazioni meccaniche ripetitive

Il componente è destinato a un meccanismo di macchina che esegue cicli operativi ripetuti e richiede una guida posizionale stabile.

4. Supporta un allineamento meccanico accurato

Una guida installata correttamente aiuta le parti cooperanti a rimanere all'interno del percorso operativo previsto.

5. Adatto per la manutenzione preventiva

La guida può essere tenuta come pezzo di ricambio per la manutenzione programmata, riducendo i ritardi quando il componente originale si usura.

6. Adatto per la riparazione correttiva

Può essere utilizzato per la risoluzione dei problemi di movimento anomalo, usura nell'area della guida, interferenza o instabilità meccanica.

7. Facile identificazione tramite foto e misurazioni

I clienti possono inviare immagini e dimensioni della vecchia parte per il confronto prima della spedizione.

8. Imballaggio protettivo per l'esportazione

Il prodotto può essere protetto individualmente per ridurre collisioni, graffi, contaminazione e movimento durante il trasporto internazionale.

Come scegliere

La selezione della guida corretta richiede più del controllo del nome generale del prodotto.

Passo 1: Confermare il numero di parte completo

Verificare che la vecchia parte, il manuale della macchina, il registro di manutenzione o la distinta base riportino:

102031203802

Evitare di ordinare in base a un numero incompleto come 1020312038, a meno che tutte le altre informazioni non siano state verificate.

Passo 2: Confermare l'orientamento

Questo prodotto è identificato comeGuida(R)nei riferimenti delle parti pertinenti. Confermare che la posizione di installazione richiesta sia la guida sul lato destro.

Non confonderlo con:

• Guida 102031203702.
• Una guida sul lato sinistro.
• Una piastra di guida.
• Un cursore.
• Una base di guida.
• Un perno di guida.
• Un perno di guida.
• Un mandrino di guida.

Passo 3: Confermare la macchina

Fornire il modello completo della macchina, il numero di serie, l'anno di produzione e la configurazione dell'apparecchiatura.

La conferma più affidabile si basa su:

Passo 4: Confrontare i dettagli fisici

Confrontare i seguenti dettagli prima di ordinare:

• Lunghezza totale.
• Larghezza totale.
• Spessore.
• Quantità fori.
• Diametro fori.
• Distanza tra i fori.
• Profilo bordo.
• Posizione scanalatura.
• Superficie di contatto.
• Direzione di installazione.
• Orientamento sinistro/destro.
• Finitura superficiale.
• Marcature o numeri incisi.

Passo 5: Selezionare la condizione di fornitura richiesta

Confermare se il progetto richiede:

• Parte originale nuova.
• Nuova parte compatibile.
• Parte ricondizionata.
• Produzione personalizzata basata su campione.
• Articolo di scorta d'emergenza.
• Acquisto in lotti per inventario di manutenzione.

La disponibilità può variare. La condizione richiesta deve essere chiaramente indicata nella richiesta.

Passo 6: Ispezionare le parti correlate

Se la vecchia guida si è guastata a causa di un cursore, camma, spingitore, taglierina, perno o base di montaggio danneggiati, la sostituzione della sola guida potrebbe non risolvere il problema.

Fornire foto dell'intero meccanismo quando è visibile un'usura anomala.

Opzioni di fornitura originali, compatibili e basate su campioni

Tutte le opzioni di fornitura sono soggette a conferma tecnica, stato dell'inventario, quantità e preventivo.

L'uso di un nome di marca o modello di macchina in questa descrizione è inteso a identificare la compatibilità e l'applicazione del prodotto. Non implica affiliazione a meno che il prodotto fornito non sia specificamente confermato come parte originale di marca.

Controllo qualità

Ogni ordine deve essere controllato secondo la condizione di fornitura confermata.

Elementi di ispezione raccomandati

Conferma pre-spedizione

Per parti meccaniche speciali o a basso volume, le fotografie pre-spedizione possono essere utilizzate per confermare:

• Aspetto generale.
• Viste frontale e posteriore.
• Lati sinistro e destro.
• Fori di montaggio.
• Quantità prodotto.
• Condizione imballaggio.
• Etichette numero di parte.
• Confronto con la foto di riferimento del cliente.

Imballaggio e spedizione

I componenti di guida meccanica devono essere protetti da urti, contaminazione, umidità e movimento durante il trasporto.

Processo di imballaggio standard

1. La parte viene ispezionata visivamente.
2. La superficie di lavoro viene pulita quando necessario.
3. Il prodotto viene confezionato in un sacchetto protettivo.
4. Viene aggiunto materiale in schiuma o ammortizzante.
5. Il componente viene inserito in una scatola interna.
6. La scatola interna viene confezionata in un cartone da esportazione.
7. Vengono controllate le etichette di spedizione e le informazioni sull'ordine.
8. Viene utilizzato un imballaggio rinforzato per ordini combinati o pesanti.

Metodi di spedizione disponibili

I tempi di consegna dipendono dalla disponibilità in magazzino, dalle condizioni del prodotto, dalla quantità dell'ordine, dalla conferma del pagamento, dalla destinazione e dal metodo di spedizione.

Raccomandazioni di stoccaggio

Per mantenere la guida in condizioni utilizzabili prima dell'installazione:

• Conservarla in un ambiente pulito e asciutto.
• Mantenerla all'interno dell'imballaggio protettivo originale.
• Evitare il contatto diretto con umidità o sostanze chimiche corrosive.
• Non posizionare prodotti pesanti sopra la guida.
• Prevenire collisioni con taglierine, perni o altre parti metalliche.
• Etichettare chiaramente il numero di parte.
• Separare i componenti lato destro e lato sinistro.
• Utilizzare il controllo dell'inventario first-in, first-out.
• Ispezionare periodicamente le parti immagazzinate.
• Conservare fotografie e dimensioni dei campioni nel database di manutenzione.

Note di installazione

L'installazione deve essere eseguita da personale di manutenzione qualificato e familiare con le apparecchiature di inserimento automatico.

Prima dell'installazione

• Arrestare la macchina in sicurezza.
• Isolare tutte le fonti di energia.
• Pulire l'area di lavoro.
• Preparare gli strumenti adeguati.
• Rivedere la posizione di installazione originale.
• Controllare la parte di ricambio rispetto alla vecchia guida.
• Confermare l'orientamento sul lato destro.
• Ispezionare la superficie di montaggio.
• Controllare i componenti meccanici correlati.

Durante l'installazione

• Non forzare la guida in posizione.
• Non modificare i fori di montaggio senza approvazione ingegneristica.
• Evitare di colpire la guida con attrezzi duri.
• Mantenere pulita la superficie di contatto.
• Confermare la corretta direzione di installazione.
• Serrare uniformemente gli elementi di fissaggio.
• Verificare che le parti vicine non siano intrappolate o spostate.
• Applicare solo il lubrificante specificato dove richiesto.

Dopo l'installazione

• Muovere manualmente il meccanismo dove consentito.
• Confermare che non vi sia resistenza anomala.
• Controllare il gioco tra le parti cooperanti.
• Eseguire la macchina a bassa velocità.
• Osservare diversi cicli completi.
• Ascoltare rumori anomali.
• Controllare vibrazioni o movimenti laterali.
• Confermare la stabilità della produzione prima dell'operatività a piena velocità.

Domande frequenti

D1: Cos'è Panasonic 102031203802?

Panasonic 102031203802 è identificato come un componente di guida meccanica JVK utilizzato in un meccanismo di macchina di inserimento automatico. Alcuni elenchi di pezzi di ricambio lo descrivono come GUIDE(R), indicando la guida sul lato destro. Supporta il movimento controllato, l'allineamento e il posizionamento dei componenti meccanici cooperanti.

D2: Il 102031203802 è intercambiabile con il 102031203702?

Non dovrebbero essere considerati intercambiabili. I due numeri sono elencati come componenti di guida separati e potrebbero rappresentare lati, profili o posizioni di installazione diversi. Confermare l'orientamento, i fori di montaggio, le dimensioni, le fotografie della vecchia parte e il manuale delle parti della macchina prima di ordinare.

D3: Quale macchina utilizza la guida 102031203802?

La parte è comunemente identificata negli elenchi di pezzi di ricambio delle macchine di inserimento automatico JVK. Poiché le revisioni delle apparecchiature e le configurazioni meccaniche possono differire, fornire il modello completo della macchina, il numero di serie, la fotografia della vecchia parte e la fotografia della posizione di installazione per la conferma finale della compatibilità.

D4: Quali informazioni sono richieste per un preventivo?

Si prega di fornire il numero di parte 102031203802, la quantità richiesta, il modello della macchina, le fotografie della vecchia parte, la posizione di installazione, la condizione di fornitura preferita, la destinazione di consegna e la data di consegna prevista. Le dimensioni sono fortemente raccomandate quando la vecchia parte non ha una marcatura chiara.

D5: Potete fornire parti meccaniche JVK correlate?

Le parti meccaniche correlate possono includere la guida 102031203702, piastre di guida, cursori, camme, spingitori, taglierine, perni, rulli, molle, basi e componenti di montaggio. Inviare un elenco completo delle parti o fotografie in modo che gli articoli richiesti possano essere controllati insieme.

Perché acquistare da noi

Supporto professionale per parti di macchine AI

Ci concentriamo sui pezzi di ricambio utilizzati in assemblaggio PCB, inserimento automatico, SMT, serigrafia, trasporto e apparecchiature correlate per la produzione elettronica.

Identificazione basata sul numero di parte

Gli ordini vengono controllati utilizzando numeri di parte, modelli di macchina, fotografie, dimensioni e posizioni di installazione per ridurre gli errori di selezione.

Opzioni di fornitura flessibili

Opzioni di fornitura originali nuove, compatibili, basate su campioni e basate su disegni possono essere disponibili in base ai requisiti tecnici e di budget del cliente.

Supporto per piccole quantità

Gli ordini di singoli pezzi e di piccola manutenzione possono essere gestiti in base all'inventario e alla disponibilità del prodotto.

Acquisto consolidato

I clienti possono combinare guide, taglierine, cursori, camme, perni, rulli, sensori, valvole, motori, schede, alimentatori e altre parti di macchine in un'unica spedizione.

Imballaggio per l'esportazione

I prodotti sono imballati con protezione adeguata per spedizioni espresse internazionali, trasporto aereo o spedizioni consolidate per l'esportazione.

Verifica pre-spedizione

Foto, etichette, quantità e informazioni sull'imballaggio possono essere fornite per conferma su richiesta.

Contattaci

Alla ricerca di Panasonic 102031203802 JVK Guide(R) o altri pezzi di ricambio per macchine di inserimento automatico?

Inviaci le seguenti informazioni per ricevere un preventivo più rapido e accurato:

Fotografie chiare e informazioni complete sulla macchina possono migliorare significativamente l'accuratezza della conferma.

Contattaci oggi stesso per:

• Controllo stock.
• Identificazione tecnica.
• Corrispondenza numero di parte.
• Raccomandazioni parti correlate.
• Preventivi per ordini all'ingrosso.
• Opzioni di spedizione internazionale.
• Supporto pezzi di ricambio per manutenzione.
