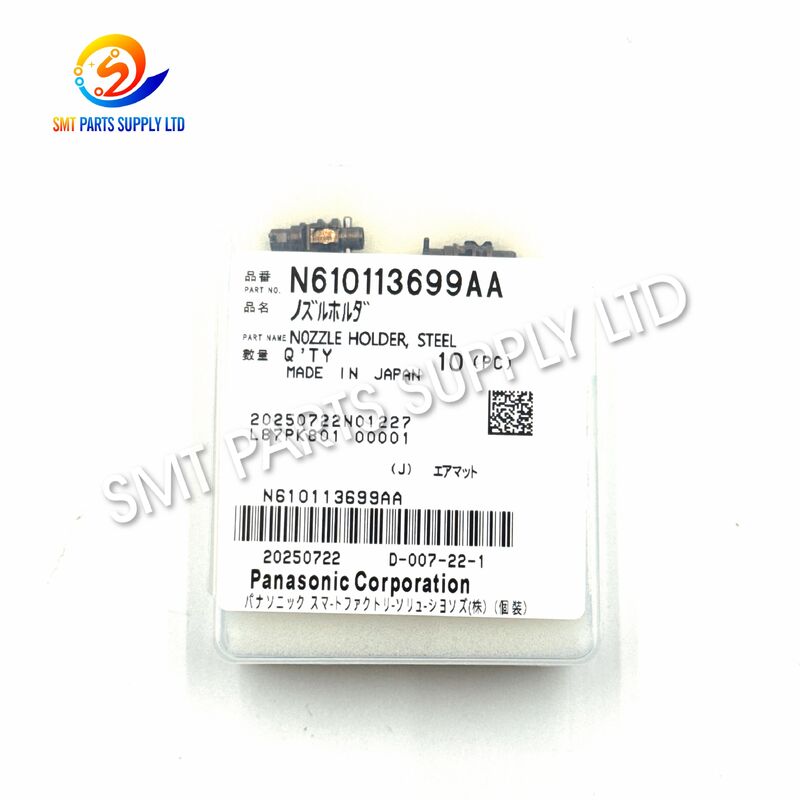

Panasonic N610113699AA Portaugello in Acciaio per Testa NPM H16

Il portaugello in acciaio Panasonic N610113699AA è un componente meccanico di precisione utilizzato all'interno dei gruppi di testine di posizionamento ad alta velocità NPM compatibili. Fornisce il supporto meccanico e l'interfaccia di posizionamento necessaria per l'installazione stabile dell'ugello, il movimento e le operazioni di prelievo dei componenti. I riferimenti di prodotto disponibili al pubblico identificano comunemente questa parte come un supporto per testina NPM H16 o a 16 ugelli, con riferimenti aggiuntivi a NPM-D3 e configurazioni selezionate NPM-W o NPM-W2 a 16 testine. La configurazione della macchina deve essere sempre verificata prima dell'ordine.

Realizzato in acciaio per garantire resistenza meccanica e stabilità dimensionale, il supporto è destinato agli ambienti di produzione SMT più impegnativi in ​​cui le teste di posizionamento funzionano continuamente ad alta velocità. Un portaugello abbinato correttamente aiuta a mantenere l'allineamento dell'ugello, il movimento verticale controllato, una presa del vuoto affidabile e un posizionamento ripetibile dei componenti.

Il supporto N610113699AA è adatto per la manutenzione preventiva, la ricostruzione della testa di posizionamento, la sostituzione di parti danneggiate e l'inventario di pezzi di ricambio a lungo termine. Può essere fornito a fabbriche SMT, produttori EMS, società di servizi di apparecchiature, ricostruttori di macchine e distributori internazionali di pezzi di ricambio.

Prima della spedizione, i clienti devono fornire il modello della macchina, il tipo di testa di posizionamento, il codice articolo completo e fotografie chiare del componente esistente. Questo processo di conferma riduce il rischio di ordinare un portaugello visivamente simile ma meccanicamente diverso.

Gli elenchi pubblici associano anche N610113699AA a riferimenti di suffisso successivi come N610113699AB o N610113699AC, mentre N210081891AB appare in alcune descrizioni di titolari correlati o elenchi di componenti principali. Questi numeri non dovrebbero essere considerati automaticamente intercambiabili senza conferma tecnica.

Il portaugello funziona all'interno di un sistema meccanico ad alta velocità. Durante la produzione, potrebbe subire movimenti verticali continui, accelerazioni ripetute, vibrazioni, pressione di contatto ed esposizione a residui di flusso, polvere, olio o particelle fini. Anche quando la macchina di posizionamento rimane operativa, il deterioramento graduale del supporto può ridurre la stabilità del prelievo e del posizionamento.

Il funzionamento continuo può usurare gradualmente le superfici di contatto, di guida o di supporto del supporto. Piccole modifiche dimensionali possono influenzare la relazione tra l'ugello, l'albero, la molla e i componenti circostanti della testa.

Una configurazione errata dell'ugello, un componente sollevato, un alimentatore danneggiato, un PCB deformato, un errore di programmazione o una collisione accidentale della testina possono piegare o danneggiare il supporto. Una parte può apparire normale esternamente pur presentando una lieve deformazione che influisce sul movimento.

Polvere, particelle di pasta saldante, residui di adesivo o lubrificante essiccato possono penetrare nel meccanismo di movimento. La contaminazione aumenta l'attrito e può impedire il movimento regolare del supporto.

L'uso di strumenti non idonei, una forza eccessiva, lubrificanti non corretti o un metodo di pulizia inadeguato possono danneggiare le superfici di precisione. Un portaugello non deve mai essere lucidato, rettificato o modificato senza una procedura tecnica approvata.

Portaugelli simili possono presentare piccole differenze strutturali. L'installazione della revisione errata può causare un montaggio inadeguato, una corsa limitata, un rumore insolito o una ritenzione instabile dell'ugello.

Le linee SMT ad alto volume possono funzionare ininterrottamente per più turni. Il movimento ripetuto alla fine aumenta la possibilità di affaticamento, allentamento, usura della superficie o variazione di posizione.

Non tutti gli errori di prelievo o posizionamento sono causati dal portaugello. È necessario ispezionare anche l'ugello, l'albero, il filtro dell'aspiratore, l'O-ring, la molla, il sensore, l'elettrovalvola, il sistema della telecamera, la configurazione dell'alimentatore, il supporto PCB e la calibrazione della macchina.

La sostituzione di un portaugello usurato, deformato, contaminato o montato in modo errato può ripristinare la corretta interfaccia meccanica tra l'ugello e la testa di posizionamento. L'obiettivo non è semplicemente quello di installare un nuovo componente metallico, ma di recuperare un movimento controllato, una sicura ritenzione dell'ugello e un'altezza di raccolta costante.

La soluzione consigliata prevede quattro fasi:

Verificare il codice articolo completo stampato sul vecchio supporto o sulla documentazione della macchina. Conferma se il numero richiesto è N610113699AA o un'altra revisione.

Esaminare l'albero dell'ugello, la molla, la guarnizione, il filtro, il morsetto, il percorso del vuoto e i componenti circostanti del supporto. L'installazione di un nuovo supporto con un albero usurato o una guarnizione danneggiata potrebbe non risolvere il problema originale.

Utilizzare strumenti adeguati e seguire la procedura di manutenzione dell'apparecchiatura. Evitare pressioni laterali, urti, inserimenti forzati o modifiche non approvate.

Dopo l'installazione, eseguire test di movimento degli ugelli, controlli del vuoto, conferma dell'altezza degli ugelli, test di prelievo, riconoscimento visivo e posizionamento di prova prima di riportare la macchina alla piena produzione.

Le dimensioni esatte, la tolleranza, il trattamento superficiale, gli intervalli seriali compatibili e le revisioni della testa di posizionamento non sono costantemente disponibili nella documentazione pubblica. Gli acquirenti non dovrebbero selezionare questo prodotto solo in base all'aspetto o alle dimensioni approssimative. La compatibilità finale deve essere confermata attraverso il codice articolo completo e le informazioni sulla macchina.

Alcuni riferimenti commerciali descrivono le versioni N610113699AB o N610113699AC correlate come supporti in acciaio da circa 10 × 20 mm; tuttavia, questo dovrebbe essere considerato come un riferimento piuttosto che una specifica dimensionale garantita per ogni revisione.

Il portaugello N610113699AA viene utilizzato principalmente nelle apparecchiature per il posizionamento di componenti elettronici SMT. La sua applicazione è strettamente connessa al meccanismo della testa di posizionamento ad alta velocità responsabile della presa dei componenti dagli alimentatori e del loro posizionamento sui circuiti stampati.

I cataloghi pubblici e i riferimenti dei fornitori collegano comunemente N610113699AA alle applicazioni con ugello NPM 16 o testa H16. Un catalogo ricambi separato lo associa anche alle unità portaugelli a 16 teste NPM-W e NPM-W2.

• Produzione di elettronica di consumo
• Assemblaggio di elettronica automobilistica
• Produzione di schede di controllo industriale
• Produzione di apparecchiature di comunicazione
• Assemblaggio di prodotti LED
• Produzione di elettronica medica
• Produzione hardware per computer e server
• Produzione di alimentatori e inverter
• Linee di supporto per il confezionamento di semiconduttori
• EMS e produzione elettronica a contratto
• Società di manutenzione di apparecchiature SMT
• Aziende di ricostruzione di macchine SMT usate
• Distributori di ricambi elettronici
• Centri di formazione tecnica e riparazione

Una testa di posizionamento SMT utilizza un ugello per prelevare componenti elettronici da alimentatori di nastro, vassoi, bastoncini o altri sistemi di alimentazione di componenti. L'ugello deve essere mantenuto in una posizione meccanica precisa durante lo spostamento verticale, la rotazione, l'applicazione del vuoto e il posizionamento dei componenti.

Il portaugello fa parte della struttura meccanica che supporta questo processo.

L'ugello compatibile è installato nel meccanismo della testa. Il supporto aiuta a mantenere la corretta relazione tra l'ugello e i componenti circostanti della testa.

Durante la presa, la testa abbassa l'ugello verso il componente. Il supporto deve consentire o supportare il movimento controllato senza attriti o allentamenti anomali.

Il vuoto viene applicato attraverso il sistema di ugelli. Il posizionamento meccanico stabile aiuta l'ugello a entrare in contatto correttamente con il componente e a mantenere l'aspirazione.

Dopo il ritiro, il componente può essere ispezionato dal sistema di visione artificiale. La posizione irregolare dell'ugello può influire sulla centratura del componente, sul riconoscimento della rotazione o sulla coerenza dell'altezza.

La testa si sposta nella posizione programmata del PCB e posiziona il componente. Il posizionamento accurato del supporto contribuisce a un movimento e un posizionamento ripetibili dell'ugello.

Il ciclo viene ripetuto ad alta velocità. Il supporto deve mantenere prestazioni stabili durante migliaia o milioni di cicli operativi.

La sostituzione del supporto dovrebbe quindi essere trattata come parte di un'ispezione meccanica completa e del sistema di vuoto piuttosto che come un'azione di manutenzione isolata.

1. Confermare il modello della macchina e il modello della testa.
2. Confrontare il nuovo codice prodotto con il componente rimosso.
3. Controllare il supporto per verificare la presenza di ruggine, segni di impatto, graffi o deformazioni.
4. Ispezionare l'albero di accoppiamento, la molla, la guarnizione e l'ugello.
5. Pulire l'area di installazione con un metodo di manutenzione approvato.
6. Preparare strumenti adeguati e una superficie di lavoro pulita.
7. Registrare la direzione di montaggio originale prima dello smontaggio.

1. Evitare di toccare inutilmente le superfici di precisione.
2. Non usare una forza eccessiva.
3. Mantenere il supporto dritto durante l'inserimento.
4. Installare le relative molle e guarnizioni nella direzione corretta.
5. Confermare un movimento libero e fluido.
6. Stringere i dispositivi di fissaggio secondo lo standard di manutenzione.
7. Non levigare, piegare, lucidare o forare il supporto.

1. Controllare manualmente il movimento ove consentito.
2. Eseguire la procedura diagnostica della testa della macchina.
3. Verificare l'installazione e la rimozione dell'ugello.
4. Controllare la stabilità della presa a vuoto.
5. Confermare l'altezza e il centraggio dell'ugello.
6. Eseguire il posizionamento di prova a bassa velocità.
7. Ispezionare i componenti posizionati per individuare eventuali spostamenti o danni.
8. Aumentare gradualmente la velocità di produzione.
9. Monitorare gli allarmi e i dati sugli errori di raccolta.
10. Registrare la data di manutenzione e il numero di parte installato.

La scelta del supporto corretto richiede molto più che la semplice corrispondenza del nome generale del prodotto. Teste di posizionamento diverse possono utilizzare supporti che sembrano quasi identici ma differiscono per lunghezza, geometria dell'interfaccia, disposizione delle molle, dettagli di lavorazione, trattamento superficiale o revisione della produzione.

Questo è il numero principale richiesto per il portaugello in acciaio ed è ampiamente utilizzato per l'utilizzo di testine NPM H16 o a 16 ugelli.

Questi numeri di suffisso compaiono nei riferimenti commerciali e di spedizione come revisioni successive o correlate del titolare dell'acciaio. Possono rappresentare aggiornamenti di revisione, numerazione logistica o versioni di produzione compatibili. L'intercambiabilità deve essere confermata prima della spedizione.

Questo numero appare nei titoli di alcuni prodotti e negli elenchi dei componenti principali compatibili insieme a N610113699AA. Dovrebbe essere trattato come un numero associato o con un riferimento incrociato finché la documentazione della macchina non ne conferma l'esatta relazione.

Si prega di fornire le seguenti informazioni quando si invia una richiesta:

• Codice articolo richiesto: N610113699AA
• Modello macchina:
• Modello di posizionamento:
• Numero di serie della macchina:
• Condizione richiesta:
• Quantità richiesta:
• Fotografia della parte vecchia:
• Paese di destinazione:
• Data di consegna richiesta:

Questo formato consente al fornitore di verificare in modo efficiente la compatibilità, lo stock, il prezzo, l'imballaggio e le opzioni di spedizione.

Il preventivo dovrebbe indicare chiaramente la condizione offerta. Le fotografie del prodotto, l'imballaggio, i termini di garanzia e l'ambito del test devono essere esaminati prima dell'acquisto.

I componenti della testa SMT di precisione devono essere imballati con cura per evitare collisioni, umidità, polvere e danni alla superficie durante il trasporto.

1. Ispezione visiva pulita.
2. Borsa protettiva individuale o piccola scatola.
3. Materiale ammortizzante anti-impatto.
4. Etichetta di identificazione del codice prodotto.
5. Conferma quantità.
6. Robusto cartone per l'esportazione.
7. Etichetta di spedizione esterna.
8. Fotografia prima della spedizione quando richiesto.

I clienti devono fornire un indirizzo di consegna completo, una persona di contatto, un numero di telefono, un codice postale e le informazioni sull'importatore prima della spedizione.

Per preservare lo stato del portaugello in acciaio:

• Conservare la parte in una stanza pulita e asciutta.
• Conservarlo all'interno dell'imballaggio protettivo fino all'installazione.
• Evitare umidità elevata e sostanze chimiche corrosive.
• Evitare il contatto con polvere, pasta saldante, adesivo e particelle metalliche.
• Non impilare prodotti pesanti sul supporto.
• Evitare l'impatto diretto o la caduta.
• Utilizzare guanti puliti quando si maneggiano superfici di precisione.
• Separare le parti nuove dai componenti rimossi o danneggiati.
• Conservare l'etichetta identificativa insieme al prodotto.
• Applicare il controllo dell'inventario ai pezzi di ricambio più vecchi.
• Ispezionare le scorte a lungo termine prima dell'installazione.

La frequenza della manutenzione dovrebbe seguire l'utilizzo della macchina, l'ambiente di produzione, la velocità di posizionamento, il tipo di componente e la procedura di assistenza del produttore dell'apparecchiatura.

Il numero di parte, il modello della macchina, la testina di posizionamento e la conferma fotografica aiutano a ridurre gli ordini errati.

È possibile supportare richieste di singoli pezzi o di piccole quantità per esigenze di riparazione urgenti, in base alle attuali condizioni di fornitura.

Il portaugello può essere spedito insieme a ugelli, alberi, filtri, molle, sensori, valvole, alimentatori, motori, cinghie, cilindri, schede e altri ricambi SMT.

Imballaggio per l'esportazione, fatture commerciali, distinte di imballaggio e metodi di spedizione internazionali comuni possono essere organizzati in base ai requisiti dell'ordine.

Fornire informazioni complete all'inizio consente un controllo più rapido della disponibilità, del prezzo, delle condizioni e dei tempi di consegna.

I clienti abituali possono creare un elenco dei pezzi di ricambio in base ai modelli di macchina, alle quantità della linea di produzione, alla cronologia dei guasti e ai piani di manutenzione preventiva.

Prima di effettuare un ordine, confermare:

Il portaugello in acciaio N610113699AA viene comunemente indicato per applicazioni con testina di posizionamento NPM H16 o 16 ugelli. Alcuni cataloghi di prodotti lo associano anche a NPM-D3 e a configurazioni selezionate NPM-W o NPM-W2 a 16 teste. Poiché un modello di macchina può utilizzare versioni di testa diverse, verificare il modello di testa installato e il numero del vecchio pezzo prima di ordinare.

I suffissi AB e AC compaiono nei riferimenti commerciali pubblici come numeri di portaugelli in acciaio revisionati o correlati. Tuttavia, una modifica del suffisso può indicare una revisione tecnica, produttiva o logistica. Si prega di fornire l'etichetta della parte vecchia, il modello della macchina, il tipo di testina di posizionamento e le fotografie in modo che la compatibilità possa essere verificata prima della spedizione.

N210081891AB appare insieme a N610113699AA in alcuni titoli di fornitori ed elenchi di componenti principali, ma la relazione esatta non è definita in modo coerente nelle informazioni pubbliche. Può trattarsi di un componente associato, un riferimento di assieme o un riferimento incrociato. I due numeri non devono essere trattati come identici senza controllare la documentazione o la parte fisica della macchina.

Si prega di inviare il numero di parte completo, il modello della macchina, il modello della testa di posizionamento, la condizione richiesta, la quantità, il paese di destinazione e fotografie chiare del supporto esistente. Per ordini urgenti, fornire anche la data di consegna richiesta e se sono accettabili condizioni alternative o revisioni confermate.

Un supporto danneggiato può contribuire a movimenti instabili dell'ugello, errori di prelievo, cadute di componenti o variazioni di posizionamento. Tuttavia, problemi simili possono essere causati anche dall'ugello, dall'albero, dal filtro, dalla molla, dalla guarnizione del vuoto, dall'elettrovalvola, dall'alimentatore, dalla telecamera o dalla calibrazione. Si consiglia un'ispezione completa della testa prima di sostituire le parti.

Cerchi il portaugello in acciaio Panasonic N610113699AA o altri pezzi di ricambio per testine di posizionamento SMT?

Inviaci il modello della tua macchina, il modello della testa, il numero di parte richiesto, la quantità, le condizioni del prodotto e le fotografie delle parti vecchie. Il nostro team di vendita controllerà la disponibilità e fornirà un preventivo, un programma di consegna, i dettagli dell'imballaggio e le opzioni di spedizione.

Per un preventivo più rapido, utilizzare il titolo della richiesta:

Richiesta per Panasonic N610113699AA Portaugello in Acciaio

Si prega di includere:

• Modello della macchina
• Modello di posizionamento
• Quantità richiesta
• Condizione richiesta
• Fotografie di parti vecchie
• Paese di destinazione
• Data di consegna prevista
