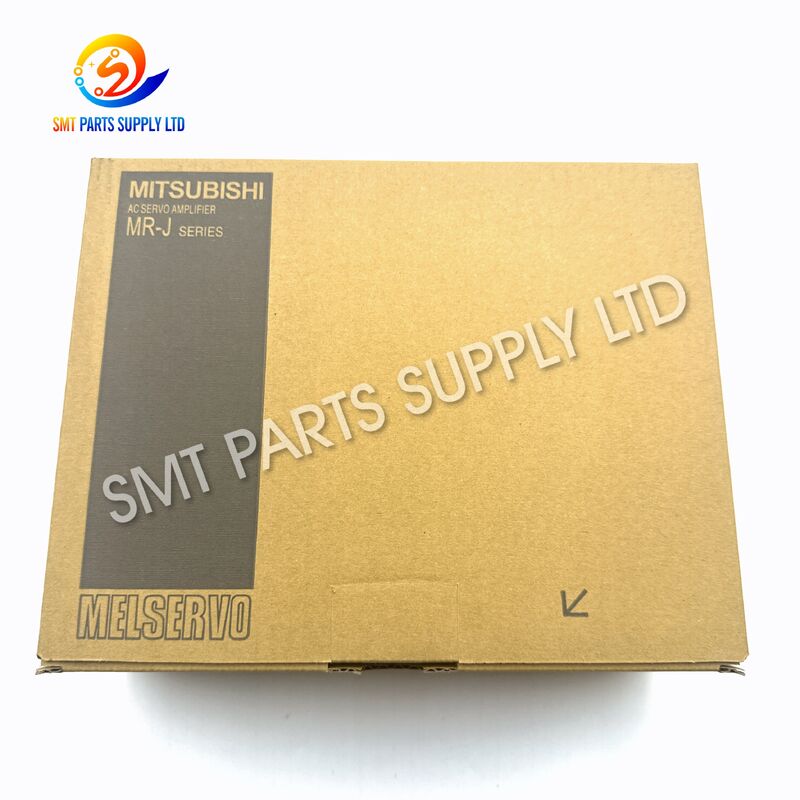

Servoazionamento Panasonic N510002594AA Mitsubishi MR-J2S-350B-S041U703 C24U3A CM602

Panasonic N510002594AA Mitsubishi MR-J2S-350B-S041U703 C24U3A CM602 Servo driver

Il servo driver Panasonic N510002594AA Mitsubishi MR-J2S-350B-S041U703 C24U3A è un'unità di controllo del movimento industriale utilizzata nel sistema di azionamento dell'asse di Panasonic CM602.Riceve comandi di movimento dal controller della macchina, elabora dati di posizione e velocità e regola la potenza elettrica del servomotore collegato.

La piattaforma base MR-J2S-350B è un servoamplificatore CA compatibile con SSCNET con un codice di capacità nominale corrispondente a 3,5 kW.Fornisce un controllo a circuito chiuso attraverso il feedback dell'encoder del motore e supporta accelerazioni accurate, decelerazione, posizionamento, regolazione della velocità, monitoraggio dell'allarme e funzioni di spegnimento protettivo.

Il suffisso completoMR-J2S-350B-S041U703Questo non è semplicemente un'unità di uso generale MR-J2S-350B identificata solo dalla sua potenza nominale.configurazione del connettoreGli acquirenti dovrebbero quindi corrispondere al modello completo, al numero di parte Panasonic, all'aspetto fisico, all'arrangiamento dei connettori,e informazioni originali sulla macchina prima di effettuare un ordine.

Questo prodotto è adatto a squadre di manutenzione, fabbriche SMT, riparatori di attrezzature, aziende di servizi di automazione,distributori di ricambi che richiedono un servocomponente di comando CM602 correttamente identificato.

L'identificazione della serie base, la compatibilità SSCNET e la capacità di 3,5 kW sono definite nel manuale ufficiale di istruzioni MR-J2S-B.

Durante la produzione SMT a lungo termine, i servo driver operano continuamente in cicli di accelerazione, decelerazione e posizionamento ripetitivi.le condizioni termiche e meccaniche possono gradualmente influenzare le prestazioni del conducente.

Le cause comuni di guasto del servo driver sono le seguenti.

Un ventilatore di raffreddamento debole, bloccato o danneggiato può ridurre il flusso d'aria attraverso il servoamplificatore.aumentare la possibilità di allarmi termici o di funzionamento instabile.

Polvere, particelle di pasta di saldatura, nebbia di olio e contaminazione conduttiva possono accumularsi intorno al dissipatore di calore, al blocco terminale o alle schede di circuito interno.L'eccessiva contaminazione può ridurre la dissipazione del calore e può contribuire a problemi di isolamento o elettrici.

I condensatori elettrolitici, i relè, i ventilatori e i componenti dei semiconduttori di potenza possono deteriorarsi dopo lunghe ore di funzionamento.uscita instabile o perdita completa del controllo della trazione.

Una fluttuazione della tensione, una perdita di fase, una cattiva messa a terra, terminali di alimentazione slacciati o un'energia rigenerativa anormale possono danneggiare il servo driver o innescare allarmi di protezione.Il modello di base MR-J2S-350B richiede la gamma di potenza specifica a tre fasi 200 ∼ 230 VAC per il suo circuito principale.

Un cavo motore danneggiato, un cavo di codifica, un cavo di comunicazione o un connettore possono produrre sintomi simili a quelli del guasto del driver.i fili rotti o una scorta scadente possono causare allarmi di codifica, errori di comunicazione o movimenti irregolari dell'asse.

L'installazione di un servoamplificatore standard senza le corrette impostazioni OEM può impedire al CM602 di avviarsi normalmente.allarmi di combinazione motore o di posizionamento.

Un driver con un alloggiamento simile o la stessa potenza di 3,5 kW non è automaticamente compatibile.protocollo di comunicazione e impostazioni di fabbrica possono rendere la sostituzione non riuscita.

Un binario bloccato, un cuscinetto danneggiato, una vite a sfera stretta, una tensione della cintura non corretta o un asse bloccato possono aumentare il carico del motore.La sostituzione del servo driver senza correggere il guasto meccanico può causare un nuovo allarme dell'unità di sostituzione.

Questi sintomi sono solo di riferimento diagnostico, un'ispezione completa dovrebbe includere il conducente, il motore, l'encoder, il cavo di comunicazione, l'alimentazione e il sistema di trasmissione meccanica.

Sostituzione di un servo driver CM602 difettoso o instabile con il servo driver correttoN510002594AA / MR-J2S-350B-S041U703L'unità può aiutare a ripristinare il controllo dell'asse e ridurre i tempi di fermo attrezzatura.

Un corretto processo di sostituzione dovrebbe concentrarsi sull'identificazione piuttosto che solo sull'aspetto.

Il prodotto corretto deve corrispondere a tutte le seguenti caratteristiche:

Un modello standard MR-J2S-350B non deve essere considerato un sostituto automatico plug-and-play per il modello completo MR-J2S-350B-S041U703.

Il prodotto è identificato sia dal numero di componente dell'attrezzatura Panasonic che dal modello completo del servoamplificatore, riducendo il rischio di ordinare solo dall'aspetto.

L'unità è associata alle applicazioni di movimento a asse CM602 di Panasonic e è destinata a funzionare come parte del sistema di posizionamento a circuito chiuso della macchina.

Il codice di potenza ¥350 ¥ nel modello base MR-J2S corrisponde a una classe di potenza nominale di 3,5 kW.

La serie MR-J2S-B utilizza una comunicazione compatibile con SSCNET per il controllo servo coordinato tra il controller della macchina e il servoamplificatore.

Il feedback dell'encoder consente al servosistema di confrontare il movimento comandato con la posizione effettiva del motore, supportando un posizionamento stabile e un'accelerazione controllata.

La piattaforma standard MR-J2S-B include funzioni di protezione per condizioni quali sovraccarico, sovraccarico, sovravoltaggio rigenerativo, guasti dell'encoder, sottovoltaggio,eccesso di velocità e errore di posizione eccessivo.

Il prodotto può essere utilizzato come riferimento per la sostituzione urgente, la manutenzione programmata, il rinnovamento dell'attrezzatura o la pianificazione dell'inventario di ricambi, a condizione di una completa conferma di compatibilità.

Controllare l'etichetta, il suffisso, i connettori e le informazioni sulla macchina prima della spedizione contribuisce a ridurre gli acquisti errati, i ritardi di installazione e i costi di reso.

Le specifiche elettriche, il metodo di controllo, le funzioni di protezione, i limiti ambientali, le dimensioni e la massa riportate sopra si basano sulla piattaforma standard MR-J2S-350B.La versione effettiva del suffisso OEM deve essere verificata rispetto all'etichetta di qualificazione fisica e ai requisiti della macchina.

Le funzioni di protezione aiutano a prevenire ulteriori danni, ma la storia dell'allarme deve essere diagnosticata prima di ripristinare o sostituire il conducente.Non è raccomandato ripetere il ciclo di potenza senza correggere il guasto.

Il servo driver N510002594AA è utilizzato principalmente nella sezione di controllo del movimento delle macchine di posizionamento SMT CM602 di Panasonic.

Questo prodotto è indicato per:

• Fabbriche di servizi di produzione di elettronica.
• Dipartimenti di produzione SMT.
• Squadre di manutenzione della macchina CM602.
• Aziende di servizi di automazione industriale.
• Aziende di ristrutturazione di macchine SMT.
• Distributori di ricambi.
• Centri di riparazione delle attrezzature.
• Fabbriche d'oltremare che richiedono il supporto di serie interrotta.

Per ottenere un preventivo accurato, gli acquirenti devono fornire:

Il servo driver costituisce il collegamento di controllo tra il controller della macchina CM602 e il servomotore CA collegato.

Il controllore della macchina calcola la posizione, la velocità e l'accelerazione dell'asse richiesti secondo il programma di posizionamento.

Il servoamplificatore elabora il comando e lo confronta con il feedback dell'encoder del motore.

Il driver converte l'energia elettrica AC in entrata in uscita trifase controllata per il servomotore.

Il servomotore azionerà il sistema di trasmissione meccanica della macchina, che può includere, a seconda della configurazione della macchina, una cintura, una pulizia, un accoppiamento, una vite a sfera,meccanismo di guida lineare o altro meccanismo di asse.

Il codificatore del motore segnala il movimento effettivo al servoamplificatore.

Quando l'asse raggiunge la posizione comandata entro la deviazione consentita, il servosistema mantiene o arresta la posizione richiesta in base alla sequenza della macchina.

Se il conducente rileva un'eccesso di corrente, un sovraccarico, un errore di codifica, un errore di comunicazione, un eccesso di velocità o un'altra condizione anormale, genera un allarme e può interrompere l'uscita del servo per proteggere il sistema.

L'installazione deve essere effettuata esclusivamente da tecnici che conoscano i servosistemi industriali e le apparecchiature SMT.

1. Spegnete l'alimentazione della macchina principale.
2. Seguire le procedure di blocco e di sicurezza elettrica.
3. Aspetta che la lampada di carica si spenga.
4. Verificare che la tensione del bus di corrente continua sia stata scaricata in modo sicuro.
5. Registra tutte le posizioni del cavo.
6. Ristrutturare i parametri se possibile.
7. Fotografa il cablaggio originale e le posizioni dei connettori.
8. Controlla il motore, l'encoder e i cavi di comunicazione.
9. Confirmare che l'etichetta di sostituzione corrisponde all'unità originale.
10. Controllare la resistenza meccanica dell'asse prima di riavviare.

Il manuale ufficiale ordina ai tecnici di spegnere la corrente, aspettare almeno 15 minuti,confermare che la lampada di carica è spenta e verificare che la tensione tra i terminali in CC sia sicura prima del cablaggio o dell'ispezione.

• Controlla tutti i terminali e i connettori.
• Confirmare che nessun cavo sia pinzato o sotto tensione.
• Alimentazione in modalità manutenzione.
• Registra il primo codice di allarme visualizzato.
• Conferma la comunicazione con il controller.
• Verifica lo stato di servo-ready.
• eseguire movimenti dell'asse a bassa velocità.
• Controlla la direzione del movimento.
• Riportare l'asse all'origine.
• Monitorare il rumore, le vibrazioni, la temperatura e la cronologia degli allarmi.
• eseguire una prova di produzione controllata prima del pieno funzionamento.

La selezione del servo driver corretto richiede più che controllare la potenza nominale.

Il riferimento dell'apparecchiatura primaria deve essere:N510002594AAUn driver simile con un numero Panasonic diverso può essere destinato a un altro asse o a un'altra configurazione della macchina.

Il modello richiesto è:

MR-J2S-350B-S041U703

Non ridurre l'obbligo di acquisto aMR-J2S-350B.

IlS041U703il suffisso deve essere visibile e leggibile sull'etichetta originale del conducente; le versioni specifiche del suffisso non possono essere intercambiabili con le unità di uso generale.

Quando l'unità originale contiene C24U3A, inserirlo nell'indagine come ulteriore riferimento di identificazione.

Questo elenco è stato preparato per l'applicazione CM602 di Panasonic.CM101 o un'altra macchina di posizionamento, a meno che la corrispondente documentazione della macchina non lo confermi.

I riferimenti pubblici ai pezzi non sono pienamente coerenti per quanto riguarda la designazione dell'asse di questo numero di parte.posizione originale dell'installazione o documentazione di servizio.

Confronta i seguenti dettagli:

Il conducente e il motore devono essere una combinazione omologata, una combinazione errata tra motore e conducente può produrre un allarme o un funzionamento instabile.

Chiedi chiaramente la condizione richiesta:

• Originale nuovo.
• Nuovo vecchio stock.
• Testato originale utilizzato.
• Ristrutturato.
• Servizio di scambio.
• Servizio di riparazione.

L'opzione disponibile, la garanzia e il tempo di consegna devono essere indicati nel preventivo.

Chiedere se l'unità è fornita con i parametri della macchina richiesti, se è necessario il trasferimento dei parametri e se è disponibile il supporto per l'installazione.

Prima di confermare l'ordine, utilizzare la seguente lista di controllo.

Il livello di ispezione deve essere selezionato in base alle condizioni del prodotto fornito.

L'ambito esatto di prova deve essere confermato nella quotazione, poiché la capacità di prova può variare per le unità nuove, usate, sostituite e riparate.

I servoamplificatori contengono componenti elettronici sensibili e devono essere protetti da elettricità statica, umidità, urti e danni ai terminali.

1. Mettere coperture protettive sui connettori esposti.
2. Mettere l'unità in un sacchetto antistatico.
3. Aggiungere protezione contro l'umidità se necessario.
4. Utilizzare schiuma su tutti i lati del guidatore.
5. Proteggere il blocco terminale e il ventilatore di raffreddamento.
6. Mettere l' unità in una scatola interna robusta.
7. Utilizzare un cartone di esportazione aggiuntivo per la consegna internazionale.
8. Aggiungere il numero della parte e l'etichetta di identificazione del modello.
9. Indicare l'elenco di imballaggio e le informazioni relative all'ispezione.
10. Utilizzare il trasporto espresso, aereo o marittimo appropriato in base all'urgenza.

N510002594AA è il numero di componente dell'attrezzatura Panasonic, mentre MR-J2S-350B-S041U703 è il modello completo di servoamplificatore.Entrambi i riferimenti devono essere controllati insieme perché ordinare solo con il numero di base MR-J2S-350B può portare a ricevere una versione standard non corrispondente.

La sostituzione diretta non è raccomandata senza verifica tecnica. Il suffisso S041U703 può indicare una configurazione specifica dell'OEM che comprende parametri, software, connettori o impostazioni della macchina.Il modello completo, etichetta originale, combinazione motore e requisiti del regolatore CM602 devono essere confermati prima dell'installazione.

Per un ordine accurato, confermare l'asse dall'unità originale installata, Panasonic machine BOM,disegno elettrico, posizione del cavo o documentazione di servizio. L'elenco del prodotto utilizza pertanto la descrizione più sicura CM602 Axis Servo Driver.

Si prega di fornire il modello della macchina, il numero di componente Panasonic, il modello completo del servo driver, la quantità, la condizione richiesta, il paese di consegna e foto chiare dell'etichetta originale e dei connettori.Fornire il codice di allarme e il modello del motore collegato migliorerà ulteriormente il controllo della compatibilità.

Ispezionare il servomotore, il cavo di codifica, il cavo SSCNET, il cablaggio di alimentazione, la messa a terra, la resistenza dell'asse meccanico, il circuito rigenerativo e la configurazione dei parametri.Un allarme del conducente non significa sempre che l'amplificatore stesso sia difettoso, quindi il sistema completo di controllo del movimento dovrebbe essere diagnosticato.

Per le offerte, la disponibilità, il controllo della compatibilità, i requisiti di riparazione o la spedizione internazionale, inviare le informazioni complete sul modello e le foto chiare del prodotto.

Si prega di includere le seguenti informazioni nella richiesta:
