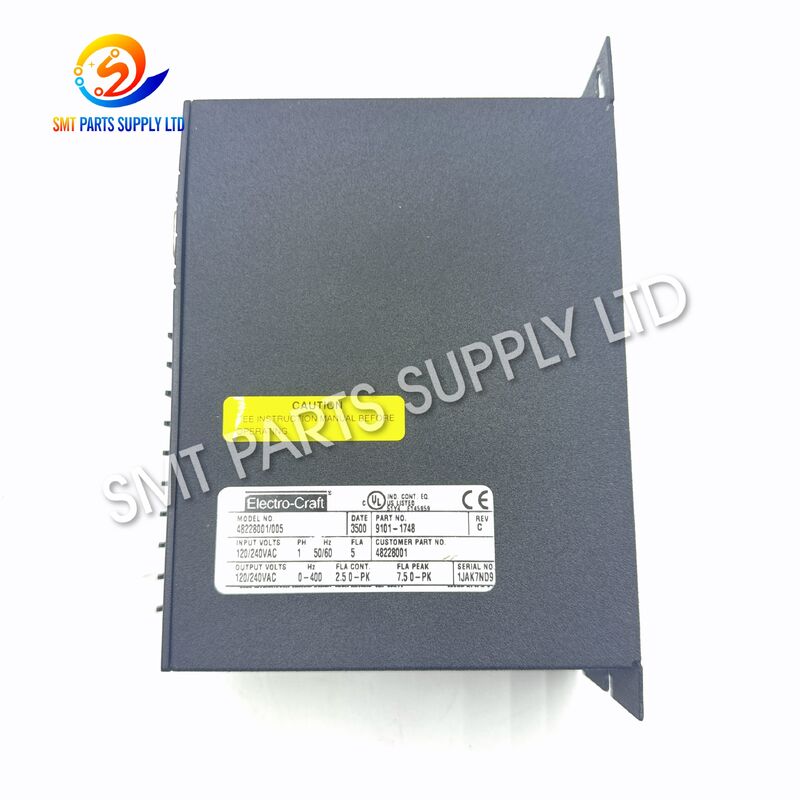

48228001 Driver motore asse Y per macchine AI universali

L' amplificatore servo Electro-Craft 48228001, anche referenziato con 9101-1748, è un componente industriale di controllo del movimento utilizzato nelle apparecchiature Universal AI. Riferimenti di servizio e parti disponibili identificano 48228001 come un amplificatore Electro-Craft per apparecchiature Universal Instruments, mentre i riferimenti di parti di macchine AI lo descrivono come un amplificatore servo utilizzato per il controllo dell'asse X-Y. L'amplificatore riceve comandi di controllo dal sistema di controllo del movimento della macchina e regola la potenza elettrica fornita al servomotore associato, consentendo l'accelerazione, il posizionamento, la corsa e l'arresto controllati dell'asse.

Per le apparecchiature di inserimento Universal obsolete, le condizioni dell'amplificatore servo influenzano direttamente la stabilità dell'asse e la disponibilità della macchina. Un amplificatore danneggiato o instabile può causare allarmi di posizionamento, interruzioni della corsa, risposta anomala del motore o mancato avvio dell'asse controllato. La sostituzione dell'amplificatore con il numero di parte corretto e l'unità compatibile con la revisione può ripristinare un movimento affidabile senza sostituire inutilmente altri assiemi meccanici.

Gli amplificatori servo operano continuamente sotto carico elettrico e termico. Dopo lunghi periodi di produzione, componenti elettronici, connettori, componenti di raffreddamento e circuiti di potenza possono deteriorarsi gradualmente.

I tipici problemi della macchina associati al sistema di azionamento dell'asse possono includere:

Un allarme servo non significa automaticamente che l'amplificatore è difettoso. Prima della sostituzione, è necessario ispezionare anche il motore, l'encoder, il cablaggio, i connettori, l'alimentatore, la scheda di controllo del movimento e l'asse meccanico.

L' amplificatore servo 48228001 offre un'opzione di sostituzione pratica quando l'azionamento originale installato nei macchinari Universal AI compatibili si guasta.

Il componente è progettato per funzionare come parte del sistema di controllo servo ad anello chiuso della macchina. Converte il comando del controller di movimento in potenza motore controllata e risponde al feedback del sistema dell'asse.

Una sostituzione corretta può aiutare a ripristinare:

• Movimento stabile dell'asse Y o dell'asse X-Y applicabile.
• Accelerazione e decelerazione controllate.
• Posizionamento preciso dell'asse della macchina.
• Posizionamento ripetibile dei componenti di inserimento.
• Avvio affidabile della macchina.
• Funzionamento stabile del ciclo di produzione.
• Riduzione dei tempi di inattività imprevisti correlati all'asse.
• Continuo utilizzo delle apparecchiature di produzione Universal AI esistenti.

Prima dell'installazione, l'unità originale deve essere confrontata attentamente con la sostituzione per numero di parte, modello di riferimento, disposizione dei connettori, specifiche elettriche e revisione.

I riferimenti di parti industriali disponibili identificano 48228001 come un amplificatore servo Electro-Craft associato alle apparecchiature Universal Instruments. Un riferimento di apparecchiature AI lo elenca come AMP; SERVO; DC; 7.5A; 2.5A per un' applicazione asse X-Y 6380B, mentre i riferimenti di servizio di riparazione associano il numero di parte 48228001 al riferimento Electro-Craft 9101-1748.

*Le specifiche elettriche e la configurazione della macchina devono sempre essere verificate rispetto alla targhetta dell'amplificatore originale e alla documentazione delle apparecchiature prima dell'ordine. I riferimenti per l'asse X-Y 7.5A/2.5A e 6380B sono documentati negli elenchi di parti industriali disponibili.

Il 48228001 è destinato al servizio di controllo del movimento di macchine industriali piuttosto che al funzionamento generale del motore. È particolarmente rilevante per la manutenzione di vecchie apparecchiature di produzione a inserimento automatico Universal AI.

Gli utenti tipici includono:

• Fabbriche di assemblaggio elettronico.
• Linee di produzione di componenti through-hole.
• Stabilimenti di produzione EMS.
• Reparti di manutenzione apparecchiature Universal AI.
• Aziende di riparazione elettronica industriale.
• Aziende di ricondizionamento apparecchiature usate.
• Distributori di ricambi.
• Team di ingegneria di fabbrica che mantengono apparecchiature di inserimento legacy.

Il controller della macchina Universal AI determina dove l'asse della macchina deve muoversi secondo la sequenza di produzione programmata.

Il controller invia il comando di movimento richiesto al sistema di azionamento servo.

L'amplificatore servo 48228001 regola la potenza elettrica richiesta dal motore associato.

Invece di accendere e spegnere semplicemente il motore, l'azionamento controlla la risposta del motore secondo il comando della macchina.

Il servomotore converte l'uscita elettrica controllata in rotazione meccanica, muovendo l'asse della macchina associato attraverso il sistema di trasmissione meccanica.

I dispositivi di feedback nel sistema servo segnalano il movimento effettivo del motore o dell'asse al controller.

La macchina confronta il movimento effettivo con il movimento comandato.

Se esiste una differenza tra il movimento comandato e quello effettivo, il sistema servo regola il funzionamento del motore fino a quando non viene raggiunta la posizione richiesta.

Questo funzionamento ad anello chiuso fornisce il movimento controllato richiesto dalle apparecchiature di inserimento automatico.

Poiché l'amplificatore è solo un elemento di questo anello di controllo, la risoluzione dei problemi dovrebbe valutare l'intero sistema invece di sostituire l'azionamento basandosi solo su un allarme dell'asse.

Un amplificatore servo difettoso o obsoleto può produrre sintomi diversi a seconda delle condizioni della macchina.

• L'asse Y non si muove durante l'avvio.
• Il movimento dell'asse si arresta improvvisamente durante la produzione.
• Si verificano allarmi servo ripetuti.
• La risposta del motore diventa intermittente.
• L'accelerazione dell'asse diventa irregolare.
• La macchina non riesce a completare la sequenza di homing.
• Il posizionamento diventa instabile.
• Il motore non riceve alcuna uscita di azionamento efficace.
• La macchina funziona dopo il riavvio ma si guasta di nuovo in seguito.
• L'amplificatore servo funziona in modo anomalo quando è caldo.

Questi sintomi possono anche originare da altri componenti. Pertanto, i tecnici dovrebbero controllare la tensione di alimentazione, le condizioni del motore, il feedback dell'encoder, i connettori, il cablaggio, il controller dell'asse e la resistenza meccanica prima di confermare l'amplificatore come componente guasto.

Per le fabbriche che utilizzano ancora macchine Universal AI, la sostituzione di un singolo amplificatore servo è spesso più pratica che sostituire l'intera macchina solo a causa di un guasto del controllo dell'asse.

Avere a disposizione un 48228001 compatibile di riserva può consentire ai team di manutenzione di rispondere più rapidamente quando un azionamento si guasta inaspettatamente.

Molte linee di inserimento mature rimangono produttive, ma la disponibilità di componenti elettrici più vecchi può diventare sempre più importante per la pianificazione della manutenzione.

Un'unità di ricambio testata può essere utile anche quando i tecnici devono determinare se un problema dell'asse esistente origina dall'amplificatore o da un'altra parte del sistema servo.

La selezione dovrebbe basarsi sull' unità installata originale, non solo sul marchio della macchina.

Verificare che l'unità originale mostri:

48228001

Il confronto del numero di parte è il primo passo per identificare la sostituzione corretta.

Ove disponibile, confrontare il riferimento Electro-Craft:

9101-1748

Fornire il modello esatto della macchina Universal AI.

I riferimenti di parti disponibili associano il 48228001 alle apparecchiature Universal AI e identificano un'applicazione nel sistema asse X-Y 6380B.

Specificare se l'amplificatore è installato su:

• Asse Y,
• Asse X,
• Sistema di movimento X-Y,
• o un'altra posizione della macchina.

Non presumere che ogni configurazione della macchina utilizzi lo stesso amplificatore nella stessa posizione.

Controllare:

• Specifiche di ingresso.
• Potenza di uscita/corrente.
• Disposizione dei connettori.
• Etichetta del modello.
• Informazioni sulla revisione.
• Riferimento del produttore.
• Numero di parte originale della macchina.

Per l'elettronica servo legacy, sono utili fotografie dei seguenti elementi:

A seconda della disponibilità, gli acquirenti potrebbero richiedere un'unità non utilizzata, revisionata, testata o di ricambio. La condizione deve essere chiaramente confermata prima della spedizione.

Prima di richiedere un preventivo, fornire quante più informazioni possibile:

Fornire informazioni complete riduce il rischio di selezionare una revisione incompatibile e consente una più rapida conferma tecnica.

Il 48228001 è un amplificatore servo utilizzato nel sistema di controllo del movimento delle apparecchiature Universal AI compatibili. Regola la potenza elettrica fornita al servomotore in modo che l'asse controllato della macchina possa accelerare, viaggiare, posizionarsi e fermarsi secondo i comandi del controller della macchina.

È comunemente elencato nei riferimenti di ricambi AI come amplificatore servo per asse Y, mentre un altro riferimento dettagliato di parti Universal AI identifica il 48228001 come un amplificatore servo DC utilizzato per l'asse X-Y di una configurazione 6380B. Pertanto, la posizione di installazione effettiva deve essere confermata dalla macchina e dall'amplificatore originali prima dell'ordine.

Sì. I riferimenti industriali di riparazione e ricambi identificano il numero di parte Universal Instruments 48228001 come un amplificatore Electro-Craft con riferimento 9101-1748. La targhetta dell'unità originale dovrebbe comunque essere controllata per confermare la compatibilità della revisione.

Si raccomanda prima una diagnosi. Gli allarmi servo possono anche derivare da problemi del motore, dell'encoder, del cavo, del connettore, del controller, dell'alimentatore o dell'asse meccanico. Confermare la fonte del guasto prima della sostituzione aiuta a evitare sostituzioni non necessarie di componenti.

Si prega di fornire il numero di parte, il modello della macchina Universal AI, la posizione dell'asse, la quantità e fotografie chiare della targhetta e dei connettori dell'amplificatore originale. Ciò consente di verificare la configurazione e la compatibilità prima del preventivo e della spedizione.

Cerchi un amplificatore servo Electro-Craft 48228001 / 9101-1748 per la tua macchina Universal AI?

Invici il tuo modello macchina, quantità richiesta, foto amplificatore originale e informazioni sulla targhetta. Possiamo aiutarti a confermare la configurazione del pezzo prima del preventivo e fornire informazioni su disponibilità, condizione, tempi di consegna e spedizione.

Per esigenze urgenti di manutenzione della macchina, includere la descrizione del guasto attuale della macchina e la posizione di installazione in modo che l'amplificatore servo richiesto possa essere controllato in modo più efficiente.
