Panasonic N210098763AB Braccio di pinza in acciaio di precisione per CM602 e supporto NPM con coinvolgimento meccanico

Panasonic N210098763AB Braccio di serraggio in acciaio per supporto CM602 NPM

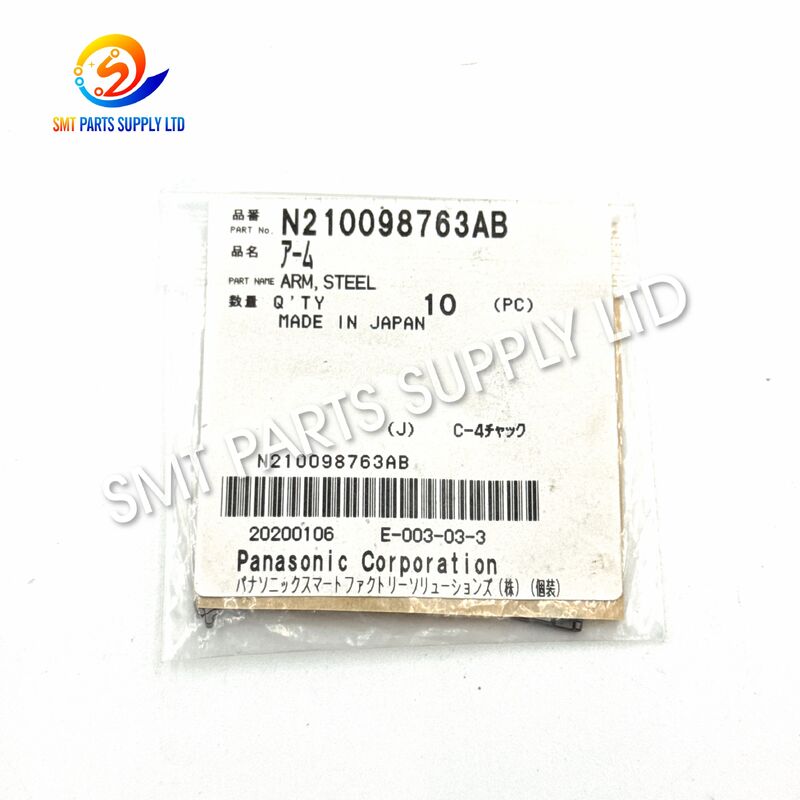

Il braccio di serraggio in acciaio Panasonic N210098763AB è un pezzo di ricambio meccanico di precisione comunemente elencato per i gruppi supporto macchina di posizionamento CM602 e NPM SMT. Viene anche descritto nei cataloghi delle parti come "BRACCIO, ACCIAIO", "Braccio di bloccaggio" o "Braccio di bloccaggio supporto 12". Il suo scopo principale è fornire un impegno meccanico controllato all'interno del portaugello applicabile o del meccanismo della testa di posizionamento.

Durante la produzione di componenti elettronici in grandi volumi, i componenti della testa di posizionamento completano migliaia di movimenti operativi. Movimenti ripetuti, contaminazione, impatto meccanico, installazione errata o usura delle parti circostanti possono influenzare il movimento e l'innesto del braccio di presa. La sostituzione di un braccio piegato, usurato, rotto o danneggiato può aiutare a ripristinare il funzionamento meccanico del gruppo supporto dopo l'ispezione dell'intero meccanismo della testa.

Per un ordine accurato, i clienti devono fornire il codice articolo completoN210098763AB, modello della macchina, specifiche della testa di posizionamento, quantità richiesta e fotografie del componente esistente. CM602 e NPM sono le applicazioni elencate più costantemente, ma la compatibilità deve essere verificata rispetto al gruppo supporto installato e all'elenco delle parti della macchina prima dell'acquisto.

Il riferimento N210098763AB è costantemente identificato negli elenchi di parti SMT indipendenti come un braccio di serraggio in acciaio associato alle applicazioni del supporto CM602 e NPM.

Il braccio utilizza una struttura compatta in acciaio adatta a movimenti meccanici ripetuti all'interno del meccanismo di supporto compatibile. La sua forma rigida aiuta a mantenere la geometria di innesto richiesta quando il componente è installato correttamente.

Il codice articolo completoN210098763ABconsente ai team di manutenzione di distinguere questo componente dai bracci visivamente simili utilizzati in altre teste, supporti o generazioni di macchine.

Questa parte è associata alla sezione di bloccaggio meccanico del gruppo portaugello o testa di posizionamento applicabile anziché all'alimentatore, al servoazionamento, alla scheda di controllo, alla valvola o al sistema di sensori.

Il braccio di presa può essere immagazzinato come parte di un inventario di manutenzione SMT per la riparazione delle apparecchiature, la manutenzione programmata e la sostituzione di emergenza.

Il prodotto è compatto e può essere imballato singolarmente o unito ad altre parti di macchine SMT, aiutando le fabbriche estere a ridurre i costi di spedizione separati.

I clienti possono inviare informazioni sulla macchina e fotografie delle parti vecchie prima di ordinare. Ciò aiuta a identificare possibili differenze nella configurazione della testa, nella posizione del supporto, nel suffisso di revisione e nelle dimensioni dei componenti.

Il braccio di presa funziona come parte di un gruppo meccanico in movimento. Potrebbe essere necessario sostituirlo quando l'ispezione rivela danni fisici, usura eccessiva, movimento inadeguato o innesto errato.

Cicli ripetuti di bloccaggio e rilascio possono usurare gradualmente l'area di contatto del braccio, la sezione del perno, la superficie di montaggio o il bordo di ritenzione.

Il tasso di usura può dipendere da:

• Orari di produzione giornalieri
• Frequenza del ciclo di posizionamento testa
• Qualità della manutenzione della macchina
• Pulizia del gruppo supporto
• Stato della relativa molla
• Allineamento del supporto
• Collisioni dei componenti precedenti
• Pratiche di lubrificazione ove applicabile

Un'area di contatto usurata può modificare il modo in cui il braccio aggancia il relativo componente del supporto.

Una collisione dell'ugello, un gruppo della testa caduto, un movimento manuale forzato, un uso errato dell'utensile o un materiale estraneo all'interno del meccanismo potrebbero piegare o danneggiare il braccio.

Anche una minima deformazione può causare:

• Movimento limitato
• Contatto irregolare
• Innesto del supporto errato
• Interferenza meccanica
• Rumore di funzionamento insolito
• Allarmi ripetuti del supporto
• Usura accelerata delle parti circostanti

Un braccio visibilmente piegato non deve essere raddrizzato e riutilizzato senza un'adeguata valutazione tecnica.

Polvere, residui di grasso, materiale adesivo, frammenti di componenti rotti o altra contaminazione possono accumularsi attorno al meccanismo di movimento.

La contaminazione può:

• Aumenta l'attrito
• Limitare la corsa del braccio
• Impedire il pieno coinvolgimento
• Danneggiare le superfici di contatto
• Crea movimenti irregolari
• Influisce sull'azione di ritorno a molla

La pulizia deve essere completata secondo la procedura di manutenzione della macchina.

Il braccio in acciaio può funzionare insieme ad una molla o ad un altro meccanismo di ritorno. Una molla debole, rotta, mancante o installata in modo errato può causare movimenti anomali del braccio.

Sostituire solo il braccio potrebbe non risolvere il problema quando la molla è danneggiata.

Un supporto, un albero, un perno girevole, una boccola, una vite di montaggio o un blocco di contatto danneggiati possono esercitare una forza anomala sul braccio di presa.

L'intero gruppo meccanico deve essere ispezionato prima di installare la sostituzione.

Il braccio potrebbe guastarsi prematuramente una volta installato:

• Nella direzione sbagliata
• In una posizione di supporto errata
• Con la chiusura sbagliata
• Con una molla inadatta
• Sotto una forza di serraggio eccessiva
• Senza spazio sufficiente
• Con la contaminazione intrappolata sotto
• Con componenti circostanti non corrispondenti

Fotografare l'assemblaggio originale prima dello smontaggio può ridurre gli errori di installazione.

Questi sintomi possono essere causati anche da altre parti del gruppo testa di posizionamento. Si consiglia un'ispezione meccanica completa prima di decidere quale componente deve essere sostituito.

L'installazione del braccio di presa N210098763AB correttamente abbinato fornisce una pratica soluzione di riparazione quando si accerta che il braccio esistente è usurato, danneggiato, deformato o mancante.

Il braccio sostitutivo deve corrispondere a quanto richiesto:

• Forma generale
• Spessore del materiale
• Dimensioni del foro di articolazione
• Profilo di contatto
• Orientamento di montaggio
• Posizione del titolare
• Punto di impegno primaverile
• Configurazione della testa

Un aspetto simile da solo non conferma l'intercambiabilità.

Il codice completo dovrebbe essere scritto come:

N210098763AB

Il suffisso finale è importante. Gli acquirenti non devono ordinare solo in base a descrizioni come "braccio NPM", "morsetto CM602" o "braccio di supporto".

La parte può essere utilizzata per:

• Manutenzione correttiva della macchina
• Manutenzione preventiva della testa di posizionamento
• Riparazione meccanismo portaugello
• Rimessa a nuovo di macchine usate
• Preparazione dei pezzi di ricambio della linea di produzione
• Sostituzione componenti meccanici danneggiati
• Stock di manutenzione per le fabbriche estere
• Inventari di società di servizi per attrezzature

Fornire la fotografia della parte vecchia e le informazioni sulla macchina consente al fornitore di confrontare la struttura visibile prima della spedizione.

Le fotografie consigliate includono:

N210098763AB è elencato più costantemente come braccio di presa per apparecchiature CM602 e NPM. Un riferimento alle parti più ampio associa il codice anche alle configurazioni NPM-TT2, NPM-W2, CM402, CM212 e DT401. Poiché questo elenco di modelli più ampio non è coerente in tutti i cataloghi, gli acquirenti dovrebbero trattarlo solo come riferimento di verifica piuttosto che come prova di compatibilità universale.

Le informazioni ufficiali sul prodotto di Panasonic descrivono le apparecchiature NPM come macchinari di posizionamento modulari che utilizzano diverse configurazioni della testa di posizionamento. Questo è uno dei motivi per cui la serie esatta della macchina da sola potrebbe non essere sufficiente per la selezione dei pezzi di ricambio.

N210098763AA e N210007284AB compaiono accanto a N210098763AB in alcuni elenchi di pezzi di ricambio SMT, ma tali riferimenti non devono essere presentati come sostituti garantiti. Il suffisso, il profilo, la configurazione della testa e la posizione di installazione devono essere controllati separatamente.

Il braccio è comunemente commercializzato per applicazioni con supporto CM602. Può essere utilizzato quando il braccio installato è confermato come N210098763AB e richiede la sostituzione a causa di usura o danni fisici.

La parte è comunemente elencata anche per le apparecchiature di posizionamento NPM. Nella richiesta è necessario includere l'esatta configurazione della macchina e della testa NPM poiché diversi modelli NPM possono utilizzare teste di posizionamento e gruppi meccanici diversi.

N210098763AB può essere preso in considerazione quando l'ispezione conferma un braccio danneggiato all'interno del relativo meccanismo portaugello o portamorsetto.

È necessario controllare contemporaneamente le seguenti parti:

• Corpo del supporto
• Ritorno a molla
• Perno girevole
• Vite di montaggio
• Albero o boccola
• Superficie di contatto
• Assemblaggio ugelli
• Connessioni pneumatiche intorno alla testa
• Sensori relativi al posizionamento del supporto
• Arresti meccanici

Le fabbriche che utilizzano macchine compatibili possono tenere le pinze verificate nelle scorte di manutenzione.

Un piano azionario pratico può includere:

Le società di servizi per apparecchiature SMT possono utilizzare il braccio durante la ricostruzione di testine compatibili o la preparazione di macchine usate per la rivendita.

Prima di completare la ristrutturazione, i tecnici dovrebbero verificare:

• Movimento meccanico libero
• Orientamento corretto del braccio
• Impegno del titolare
• Azione di ritorno a molla
• Calibrazione della testa
• Funzionamento dell'ugello
• Stato allarme macchina
• Risultati del posizionamento di prova

Questa pinza può supportare le attività di manutenzione in:

• Fabbriche di servizi di produzione elettronica
• Impianti di elettronica automobilistica
• Impianti di elettronica di consumo
• Produttori di controlli industriali
• Fabbriche di apparecchiature per le comunicazioni
• Aziende di assemblaggio LED
• Linee di produzione dell'elettronica di potenza
• Fabbriche di quadri di comando per elettrodomestici
• Produzione di elettronica medica
• Centri di riparazione apparecchiature SMT
• Attività di distribuzione di pezzi di ricambio
• Aziende di ristrutturazione di macchinari usati

N210098763AB è un componente meccanico passivo. Non genera da solo movimenti elettrici, pneumatici o motorizzati.

Il braccio rimane nella posizione specificata all'interno del gruppo supporto. La sua posizione di riposo può essere mantenuta da una molla, da una struttura a perno, dalla geometria del supporto o da un altro componente meccanico.

Durante la sequenza operativa della macchina, la forza viene trasferita attraverso il relativo meccanismo della testa di posizionamento.

A seconda dell'esatto design della testa, questa forza può far sì che il braccio:

• Ruotare
• Spostare
• Aprire
• Vicino
• Conservare
• Pubblicazione
• Contatta il titolare
• Ritorna alla sua posizione originale

La superficie di contatto del braccio si innesta nel componente di supporto corrispondente. Le dimensioni e l'allineamento corretti consentono al meccanismo di mantenere la relazione meccanica richiesta.

Quando la forza operativa viene rimossa o invertita, il braccio si allontana dalla posizione di innesto.

Una molla o un componente correlato può aiutare a riportarlo nella sua posizione normale.

Il movimento si ripete durante la produzione. Il funzionamento affidabile dipende da:

• Geometria del braccio corretta
• Installazione corretta
• Pulire le superfici di contatto
• Gioco del perno adeguato
• Condizioni corrette della molla
• Elementi di fissaggio sicuri
• Componenti del supporto integri
• Corretta regolazione della macchina

L'esatta disposizione dei componenti dipende dal modello della testa di posizionamento.

Il primo requisito di selezione è la corrispondenza esatta con:

N210098763AB

Non omettere il finaleABsuffisso.

Invece di scrivere solo “NPM”, fornire la designazione completa della macchina.

Gli esempi possono includere:

• CM602
• Serie NPM esatta
• NPM-W2
• NPM-TT2
• Altro modello mostrato nella distinta base dell'attrezzatura

Il modello completo aiuta nella verifica della compatibilità ma non sostituisce la verifica del numero di parte.

Fornire le specifiche della testa, l'etichetta identificativa della testa, la quantità di ugelli o il codice del gruppo supporto.

La stessa piattaforma macchina può essere equipaggiata con più di un tipo di testa.

Controllare la sostituzione rispetto al braccio rimosso per:

Il catalogo delle parti della macchina o la distinta base devono essere considerati come riferimento di selezione preferito.

Ove possibile, fornire:

• Numero di serie della macchina
• Numero di serie della testa
• Codice di assemblaggio
• Schema delle parti esplose
• Numero di parte esistente
• Record di acquisti precedenti

Il cliente deve rivedere le condizioni offerte prima di effettuare l'ordine.

Lo stato della fornitura deve essere confermato nel preventivo.

Le possibili richieste possono includere:

• Nuovo originale
• Usato originale
• Ristrutturato
• Nuovo compatibile

Il cliente deve rivedere le condizioni offerte prima di effettuare l'ordine.

Indicare sia la quantità di riparazione immediata che la quantità prevista di scorte di ricambio.

Per esempio:

Invia il paese di destinazione, il codice postale, il corriere preferito e la data di consegna richiesta.

Queste informazioni consentono al fornitore di calcolare:

• Opzioni di spedizione disponibili
• Costo di trasporto stimato
• Requisiti di imballaggio
• Tempo di transito stimato
• Possibilità di spedizione consolidata

Prima di richiedere un preventivo, preparare le seguenti informazioni:

Informazioni complete aiutano a ridurre ritardi e spedizioni errate.

Il record dell'ordine e l'etichetta dell'imballaggio dovrebbero mostrare il codice completoN210098763AB.

Il braccio dovrebbe essere ispezionato per:

• Flessione visibile
• Crepe
• Bordi rotti
• Graffi gravi
• Corrosione
• Contaminazione
• Segni di riparazione anomali
• Aree di montaggio danneggiate

Laddove sia disponibile un campione di riferimento, il braccio fornito può essere confrontato con il profilo, lo spessore, la posizione del foro e la forma del contatto del campione.

Il foro del perno, la sezione di contatto, l'interfaccia della molla e l'orientamento di montaggio devono essere controllati per individuare eventuali incongruenze.

La quantità dell'imballaggio deve essere confrontata con l'ordine di acquisto e la bolla di accompagnamento.

Il prodotto deve essere protetto da:

• Impatto
• Compressione
• Graffiare
• Umidità
• Ruggine
• Miscelazione con altri codici
• Perdita di piccoli componenti

L'installazione deve essere completata da tecnici di manutenzione SMT addestrati.

1. Arrestare l'apparecchiatura utilizzando la procedura di arresto approvata.
2. Isolare l'energia elettrica e pneumatica dove richiesto.
3. Spostare la testa di posizionamento in una posizione di manutenzione sicura.
4. Registrare l'attuale struttura del supporto prima dello smontaggio.
5. Scatta fotografie delle posizioni del braccio, della molla, del supporto e degli elementi di fissaggio.
6. Rimuovere il braccio esistente con attrezzi idonei.
7. Ispezionare il braccio rimosso per eventuali segni di usura, crepe o piegature.
8. Controllare il supporto, il perno girevole, la molla, le viti e i componenti circostanti.
9. Pulire attentamente l'area di montaggio.
10. Confrontare il nuovo braccio con il componente rimosso.
11. Confermare la corretta direzione di montaggio.
12. Installare il braccio senza applicare una forza eccessiva.
13. Reinstallare correttamente la molla e i relativi componenti.
14. Controllare che il meccanismo si muova liberamente.
15. Completare la calibrazione della macchina dove richiesto.
16. Eseguire la macchina in modalità manutenzione o test.
17. Confermare che non rimanga alcun allarme correlato.
18. Eseguire un test di produzione controllato.
19. Ispezionare nuovamente il gruppo dopo il ciclo di prova.
20. Registrare la sostituzione nel registro di manutenzione.

Seguire sempre il manuale di manutenzione approvato e la procedura di sicurezza sul lavoro per la macchina specifica.

Pulire il meccanismo secondo il programma di manutenzione. Non utilizzare prodotti chimici o strumenti abrasivi non idonei sulle superfici di precisione.

Controlla:

• Struttura piegata
• Crepe
• Montaggio allentato
• Usura irregolare
• Corrosione
• Movimento limitato
• Segni di contatto anomali

Il braccio potrebbe apparire danneggiato perché la relativa molla è debole, rotta o installata in modo errato.

Non forzare il supporto oltre il suo normale raggio di corsa. Una forza eccessiva potrebbe danneggiare il braccio, il supporto, la molla o la sezione del perno.

Un record utile dovrebbe contenere:

• Numero della macchina
• Numero di serie della macchina
• Modello di testa
• Data del fallimento
• Sintomo osservato
• Codice articolo rimosso
• Numero di parte installato
• Nome del tecnico
• Risultato del test
• Data dell'ispezione successiva

Conservare i pezzi di ricambio:

• In buste individuali etichettate
• In un ambiente asciutto
• Lontano da materiali corrosivi
• Protetto dagli urti
• Separati dal numero di parte
• All'interno di un armadio ricambi chiuso

Il costo del trasporto, i tempi di consegna e la disponibilità della spedizione sono confermati in base alla destinazione, al peso del pacco, alla quantità dell'ordine e al servizio selezionato.

Ci concentriamo sui pezzi di ricambio per l'assemblaggio elettronico e le apparecchiature di produzione SMT.

I clienti possono fornire il numero di parte, il modello della macchina e le fotografie del prodotto prima di ordinare.

N210098763AB può essere imballato con altri articoli richiesti, tra cui:

• Ugelli SMT
• Parti dell'alimentatore
• Filtri
• Sensori
• Valvole
• Motori
• Driver
• Schede di controllo
• Cinture
• Cavi
• Titolari
• Sorgenti
• Cuscinetti
• Parti di macchine meccaniche

Supportiamo richieste provenienti da Europa, Nord America, Sud-Est asiatico e altri mercati esteri.

Il preventivo può specificare:

• Condizioni offerte
• Numero di parte
• Quantità
• Prezzo unitario
• Tempi di consegna
• Metodo di imballaggio
• Opzione di spedizione
• Termini di pagamento
• Condizioni di garanzia

I piccoli componenti meccanici sono etichettati e protetti per ridurre danni o mescolamenti durante il trasporto internazionale.

N210098763AB è un braccio di bloccaggio meccanico in acciaio comunemente elencato per i gruppi supporto macchina di posizionamento CM602 e NPM compatibili. Supporta il movimento di bloccaggio o trattenimento del relativo meccanismo meccanico.

Non si dovrebbe presumere alcuna compatibilità universale. Le macchine NPM possono utilizzare diverse teste di posizionamento e configurazioni di supporti. Si prega di fornire il modello esatto della macchina, le specifiche della testa, la distinta base dell'attrezzatura e le fotografie delle parti vecchie prima di ordinare.

Non si dovrebbe presumere l'intercambiabilità diretta. Sebbene entrambi i riferimenti compaiano negli elenchi delle parti correlate, prima della sostituzione è necessario verificare il suffisso, le dimensioni, il profilo, la posizione del supporto e la configurazione dell'apparecchiatura.

Fornire N210098763AB, quantità richiesta, modello di macchina, tipo di testa, condizione di fornitura preferita, paese di destinazione, codice postale e fotografie chiare del componente esistente e della posizione di installazione.

SÌ. Si prega di inviare i codici e le quantità degli ugelli, dei supporti, delle molle, dei filtri, delle valvole, dei sensori, delle cinghie, dei motori, dei driver, delle parti dell'alimentatore o delle schede di controllo richiesti per il controllo e l'imballaggio consolidati.

Si prega di inviare il codice articolo completo, la quantità, il modello della macchina, le informazioni sulla testa di posizionamento, la destinazione e le fotografie del prodotto per un preventivo accurato.

FORNITURA PARTI SMT LTD

Referente:Tommaso Tang
Dipartimento:Dipartimento Vendite
Telefono:+86 13861307079
E-mail: tomas@smtmachine-parts.com
Indirizzo:D-D526, Haye TechnoPark, No. 93 Weihe Road, Distretto del parco industriale, Suzhou, Jiangsu, 215127, Cina

Accogliamo con favore richieste da fabbriche SMT, produttori di elettronica, società di manutenzione, ricondizionatori di apparecchiature e distributori di pezzi di ricambio.

I nomi dei modelli Panasonic e di tutte le apparecchiature a cui si fa riferimento vengono utilizzati solo per spiegare l'applicazione prevista e assistere nell'identificazione dei pezzi di ricambio. Tutti i marchi appartengono ai rispettivi proprietari. La disponibilità, le condizioni, la compatibilità, la garanzia e i termini di consegna del prodotto sono soggetti al preventivo finale.
