Miscelatore di pasta saldante completamente automatico a doppia latta ZD-400 con 1000 RPM per linee SMT

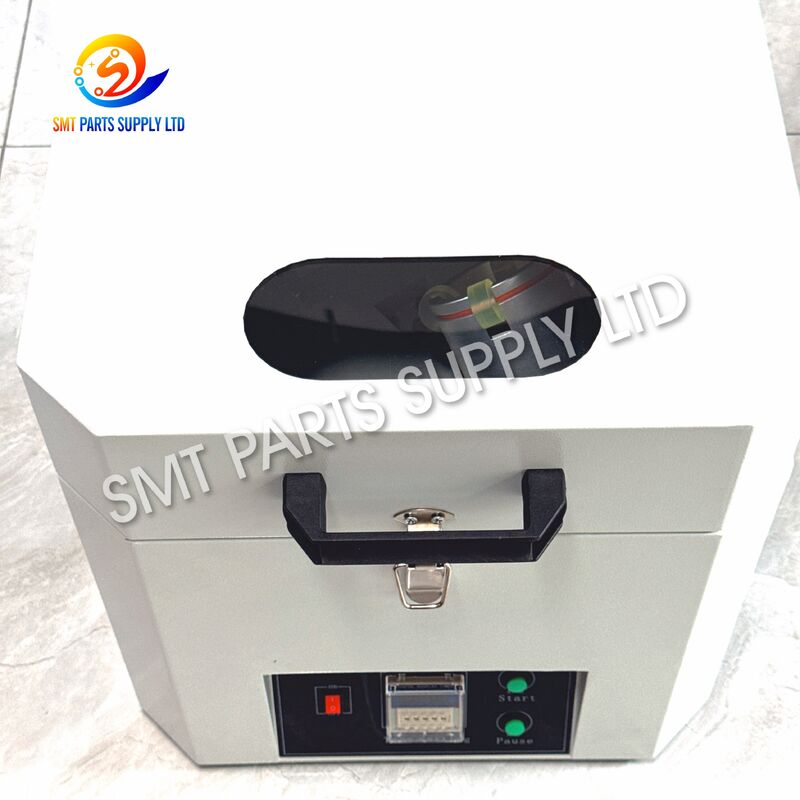

ZD-400 Miscelatore completamente automatico per pasta saldante a doppia lattina per linee SMT

Il miscelatore completamente automatico per pasta saldante ZD-400 è progettato per la preparazione controllata della pasta saldante prima del processo di stampa con stencil nella produzione con tecnologia a montaggio superficiale. Utilizzando un metodo di miscelazione combinato di rivoluzione e rotazione, la macchina aiuta a ridistribuire uniformemente le particelle di saldatura e il flusso all'interno di un contenitore chiuso senza richiedere agli operatori di aprire il barattolo di pasta saldante.

L'attrezzatura standard può ospitare due contenitori di pasta saldante da 500 g di uso comune. Una struttura bilanciata a doppia posizione supporta un funzionamento stabile, mentre un timer digitale consente agli operatori di stabilire una procedura di preparazione ripetibile per diversi tipi di pasta saldante ed esigenze di produzione.

Lo ZD-400 è adatto per fabbriche di elettronica, officine di assemblaggio di PCB, reparti di produzione SMT, laboratori di ricerca, centri di manutenzione e linee di produzione che richiedono un condizionamento regolare della pasta saldante. La sua struttura chiusa, il pannello di controllo intuitivo, la funzione di arresto automatico e la protezione di sicurezza del coperchio lo rendono pratico per gli ambienti di produzione quotidiani.

Le configurazioni più comuni pubblicate specificano un motore da 1.350 giri/min, una velocità di rivoluzione di circa 1.000 giri/min, una velocità di autorotazione di circa 500 giri/min, un ingresso di alimentazione CA 220 V, doppia capacità di 500 g e un cabinet compatto che misura circa 400 × 400 × 420 mm. I dettagli della configurazione devono essere confermati prima dell'ordine poiché la tensione, il controller del timer, il design dell'apparecchio e l'etichettatura possono variare in base al lotto di produzione.

La pasta saldante è una combinazione accuratamente formulata di polvere di lega metallica, flusso, attivatori, agenti reologici e altri materiali di processo. Durante il trasporto, la conservazione refrigerata o la permanenza prolungata, il materiale potrebbe gradualmente diventare meno uniforme.

Possono verificarsi le seguenti condizioni:

Un processo di miscelazione ripetibile non può correggere la pasta saldante scaduta, contaminata, danneggiata chimicamente o conservata in modo improprio. Tuttavia, può aiutare a preparare la pasta saldante utilizzabile in modo più uniforme prima della stampa se utilizzata secondo le istruzioni di manipolazione del produttore della pasta.

Molti prodotti a base di pasta saldante vengono conservati in condizioni refrigerate controllate. Una volta rimosso dallo stoccaggio, le differenze di temperatura possono influenzare la viscosità e il comportamento di stampa.

La pasta deve essere sempre condizionata secondo la scheda tecnica del fornitore della pasta saldante. Il mixer è uno strumento di preparazione e non sostituisce la necessaria procedura di recupero della temperatura.

La pasta saldante può rimanere ferma durante lo stoccaggio o il trasporto. Il sistema di flusso e la polvere metallica potrebbero non rimanere perfettamente distribuiti dopo un lungo periodo di riposo.

Un movimento controllato di tipo planetario aiuta a ridistribuire il materiale all'interno della lattina sigillata.

L'agitazione manuale dipende fortemente dalla tecnica dell'operatore, dalla velocità, dalla pulizia degli strumenti e dalla durata della miscelazione. Operatori diversi possono ottenere risultati diversi dallo stesso lotto di pasta saldante.

Lo ZD-400 fornisce un funzionamento meccanico temporizzato, aiutando le fabbriche a stabilire una procedura operativa standard più ripetibile.

Aprendo un contenitore di pasta saldante e mescolandolo manualmente è possibile introdurre aria, polvere, umidità, fibre o altro materiale estraneo.

Lo ZD-400 mescola la pasta mentre il contenitore originale rimane chiuso, riducendo il contatto diretto non necessario durante la preparazione.

Gli operatori spesso hanno bisogno di preparare rapidamente la pasta saldante prima di avviare una linea di stampa o cambiare prodotto. Un miscelatore automatico riduce il lavoro manuale continuo e consente al personale di completare altre attività di preparazione mentre il ciclo è in esecuzione.

Un sistema rotante ad alta velocità deve rimanere adeguatamente bilanciato. Una differenza significativa tra le due posizioni dei dispositivi può aumentare le vibrazioni, il rumore e lo stress meccanico.

Quando viene miscelata una sola pasta saldante, è necessario installare un contrappeso adeguato nell'attrezzatura opposta.

Lo ZD-400 fornisce una soluzione pratica per la preparazione della pasta saldante attraverso cinque principi operativi principali.

La pasta saldante rimane sigillata durante il funzionamento. Ciò riduce al minimo l'esposizione non necessaria all'ambiente circostante e aiuta a mantenere una procedura di lavoro più pulita.

Il contenitore ruota attorno all'asse centrale e contemporaneamente ruota attorno al proprio asse. Questo movimento combinato ridistribuisce il materiale all'interno del contenitore senza utilizzare una pala di miscelazione a contatto diretto.

Il timer digitale permette all'operatore di definire un ciclo di preparazione. Una volta terminato il periodo selezionato, la macchina si ferma automaticamente.

Durante un ciclo è possibile lavorare due contenitori di pasta saldante. Quando viene utilizzata una sola lattina, la seconda posizione è dotata di un contrappeso adattato il più vicino possibile al contenitore caricato.

Il gruppo mobile è contenuto all'interno del mobile della macchina. Le configurazioni comuni dello ZD-400 includono una funzione di sicurezza collegata al coperchio destinata a arrestare o impedire il funzionamento quando il coperchio viene aperto.

Gli elenchi ZD-400 pubblicati forniscono comunemente i valori di velocità, capacità, dimensioni, potenza, tensione, dispositivo e peso mostrati sopra. Le descrizioni del controller timer differiscono tra i fornitori, con alcune versioni che elencano un intervallo da 1 a 99 minuti e altre che utilizzano intervalli di impostazione suddivisi. I dati esatti del controller, della spina, della tensione, dell'apparecchio e della targhetta devono quindi essere confermati rispetto all'unità offerta prima dell'acquisto.

La ZD-400 viene utilizzata principalmente prima della stampa con stencil con pasta saldante. Può essere installato nella sala di preparazione della pasta saldante, nell'area di gestione dei materiali, nella workstation lato linea SMT, nel laboratorio di ingegneria o nell'area di supporto alla produzione.

La macchina è adatta per:

• Produzione SMT ad alto mix e a basso volume.
• Assemblaggio PCB di medio e alto volume.
• Linee di prototipazione e introduzione nuovi prodotti.
• Processi di stampa stencil manuali, semiautomatici e automatici.
• Fornitori di servizi di produzione elettronica.
• Fabbriche che utilizzano più lotti di pasta saldante.
• Strutture che cercano una procedura standardizzata di preparazione della pasta.
• Linee di produzione che utilizzano comuni contenitori di pasta saldante da 500 g.
• Laboratori che valutano i parametri di stampa della pasta saldante.
• Reparti di riparazione che eseguono rilavorazioni BGA, QFN, LED o a passo fine.

Controllare l'etichetta della pasta saldante, il numero di lotto, la data di scadenza, le condizioni di conservazione e le istruzioni del fornitore.

Non mescolare paste scadute, contaminate, che perdono, essiccate, separate in modo irrecuperabile o conservate al di fuori delle condizioni consentite.

Rimuovere la pasta saldante necessaria dal luogo di conservazione refrigerata e seguire il periodo di ripristino della temperatura specificato dal produttore della pasta saldante.

Non fare affidamento sul mixer per sostituire i requisiti di condizionamento obbligatori.

Prima del caricamento:

• Verificare che la macchina sia su una superficie stabile e piana.
• Controllare che la camera non contenga attrezzi o oggetti estranei.
• Ispezionare l'attrezzatura e gli elementi di fissaggio.
• Verificare che la tensione di alimentazione corrisponda alla targhetta.
• Verificare che il cavo di alimentazione e il collegamento a terra siano sicuri.
• Testare la funzione di sicurezza del coperchio superiore secondo la procedura di manutenzione.

Posizionare una bomboletta di pasta saldante in ciascun apparecchio.

Per una migliore stabilità, utilizzare contenitori con peso totale simile. Quando si miscela solo una bomboletta, installare il contrappeso fornito o specificato nella posizione opposta.

Le istruzioni operative comuni consigliano di ridurre al minimo la differenza di peso da sinistra a destra per ridurre le vibrazioni durante il funzionamento ad alta velocità.

Ruotare attentamente il supporto a mano prima di avviare la macchina.

Conferma che:

• Entrambi i contenitori sono posizionati correttamente.
• Le lattine non toccano la camera.
• L'apparecchio è bloccato saldamente.
• Nessun componente è allentato.
• La struttura rotante può muoversi liberamente.

Chiudere e fissare completamente il coperchio superiore.

Non utilizzare mai la macchina con il coperchio aperto, danneggiato, bypassato o bloccato in modo improprio.

Selezionare il tempo di ciclo in base a:

• Raccomandazioni del produttore della pasta saldante.
• Tipo di pasta e lega.
• Dimensioni del contenitore.
• Durata della conservazione.
• Procedura interna di fabbrica.
• Temperatura ambiente.
• Convalida dell'ingegneria di processo.

Evitare di dare per scontato che per ogni pasta saldante sia adatto un tempo di miscelazione.

Premere il controllo di avvio. L'apparecchio inizia il movimento combinato di rivoluzione e rotazione.

I contenitori rimangono chiusi mentre il materiale interno viene ridistribuito.

Al termine del ciclo, attendere che il meccanismo si arresti completamente prima di aprire il coperchio.

Non tentare di fermare manualmente il gruppo rotante.

Rimuovere con attenzione il contenitore e ispezionarne le condizioni esterne.

Controlla:

• Perdita.
• Deformazione del coperchio.
• Aumento anomalo della temperatura.
• Etichette sciolte.
• Danni all'apparecchio.
• Rumore o vibrazione insoliti registrati durante il funzionamento.

Aprire e utilizzare la pasta saldante secondo la procedura di produzione.

Registra il tempo di miscelazione, l'operatore, il lotto, l'orario di apertura e la linea di produzione quando è richiesta la tracciabilità.

Selezionare il miscelatore corretto per la pasta saldante richiede molto più che controllare il nome del modello. Gli acquirenti dovrebbero confrontare la configurazione elettrica, le dimensioni del contenitore, il design degli apparecchi, il volume di produzione, la struttura di sicurezza e il supporto post-vendita.

L'attrezzatura standard ZD-400 è generalmente destinata alle comuni bombolette di pasta saldante da 500 g.

Prima di ordinare fornire:

• Diametro del contenitore.
• Altezza del contenitore.
• Peso netto della pasta saldante.
• Peso lordo della tanica carica.
• Diametro del coperchio.
• Fotografie del contenitore.
• Numero richiesto di contenitori per ciclo.

Per siringhe, cartucce, tubi di colla rossa o imballaggi non standard, potrebbe essere necessario un supporto personalizzato.

Le specifiche standard comunemente elencano CA 220 V, 50/60 Hz. Alcuni fornitori possono fornire una versione AC 110 V.

Confermare:

• Tensione nominale.
• Frequenza.
• Spina standard.
• Metodo di messa a terra.
• Paese di destinazione.
• Tensione di alimentazione di fabbrica.

Non azionare una macchina da 220 V da un'alimentazione da 110 V, o una macchina da 110 V da un'alimentazione da 220 V, senza una soluzione elettrica adeguatamente progettata.

La configurazione standard a doppia lattina è appropriata quando le fabbriche preparano regolarmente una o due lattine da 500 g.

Per la valutazione dell'acquisto calcolare:

Un apparecchio adatto dovrebbe:

• Tenere saldamente il contenitore.
• Impedire il movimento durante la rotazione.
• Essere facile da caricare e scaricare.
• Abbina il diametro del contenitore.
• Resistere alla normale usura di produzione.
• Supporta il funzionamento bilanciato.
• Evitare di danneggiare la lattina o l'etichetta.

Chiedere conferma al fornitore:

• Blocco di sicurezza del coperchio.
• Arresto automatico del ciclo.
• Metodo di arresto di emergenza.
• Collegamento a terra.
• Protezione con fusibile o sovraccarico.
• Etichette di avvertenza corrette.
• Disponibilità del manuale utente.
• Conformità elettrica per il mercato di destinazione.

Lo ZD-400 viene venduto con diverse versioni di pannello timer. Confermare l'intervallo di impostazione preciso e gli incrementi di regolazione prima di ordinare.

Un ampio intervallo di timer può essere utile, ma la ripetibilità, la semplicità di funzionamento e il controllo dei parametri sono più importanti della durata massima selezionabile.

Controllo:

• Materiale del mobile e finitura superficiale.
• Qualità della lavorazione degli attrezzi.
• Sicurezza del dispositivo di fissaggio interno.
• Installazione del motore.
• Condizioni dei cuscinetti.
• Resistenza della cerniera del coperchio.
• Meccanismo di bloccaggio.
• Visualizzazione chiara.
• Risposta del pulsante di controllo.
• Protezione dell'imballaggio.

Un test pre-spedizione può includere:

Il miscelatore dovrebbe far parte di un sistema completo di gestione della pasta saldante piuttosto che funzionare come un processo isolato.

Verificare:

• Produttore.
• Lega.
• Classificazione delle particelle.
• Tipo di flusso.
• Numero di lotto.
• Data di scadenza.
• Requisito di archiviazione.
• Condizioni di trasporto.

Mantenere le condizioni di conservazione specificate dal produttore della pasta saldante. Utilizzare la gestione dei materiali primo scaduto, primo a uscire, ove appropriato.

Documentazione:

• Tempo di rimozione dalla refrigerazione.
• Inizio e fine recupero temperatura.
• Modello miscelatore.
• Ciclo di miscelazione.
• Operatore.
• Lotto di contenitori.
• Orario di apertura.

Monitorare:

• Condizioni del rotolo di pasta.
• Riempimento dell'apertura dello stencil.
• Efficienza di trasferimento.
• Altezza di stampa.
• Area di stampa.
• Stampa il volume.
• Colmare.
• Deposito insufficiente.
• Spalmatura.
• Frequenza di pulizia dello stencil.

Utilizza i risultati dell'ispezione della pasta saldante per convalidare l'intero processo di preparazione e stampa. Il mixer aiuta a standardizzare una fase di preparazione, ma i risultati di stampa dipendono anche dal design dello stencil, dalla pressione della racla, dalla velocità di separazione, dalle condizioni della stampante, dal controllo ambientale e dalle proprietà della pasta saldante.

Non installare il mixer su un carrello instabile, un tavolo inclinato, un ripiano sottile o una superficie che amplifica le vibrazioni.

• Pulisci il mobiletto esterno con un panno pulito.
• Rimuovere tempestivamente la polvere e i residui di pasta saldante.
• Controllare l'apparecchiatura per eventuali contaminazioni.
• Ispezionare il coperchio e bloccarlo.
• Ascolta eventuali rumori anomali.
• Osservare le vibrazioni durante il funzionamento.
• Confermare il normale funzionamento del timer.

• Controllare le viti visibili e i dispositivi di fissaggio.
• Ispezionare il cavo di alimentazione e la spina.
• Testare la funzione di sicurezza della copertura.
• Controllare le condizioni del contrappeso.
• Ispezionare i piedini in gomma o i supporti di livellamento.
• Pulire la camera interna dopo aver scollegato l'alimentazione.

• Ispezionare il motore e il meccanismo di trasmissione.
• Controllare i cuscinetti per eventuali rumori anomali o allentamenti.
• Esaminare i terminali elettrici.
• Verificare la precisione del timer.
• Confermare la continuità della messa a terra.
• Sostituire i componenti usurati dell'attrezzatura.
• Esaminare i registri di manutenzione.

Le istruzioni comuni per questo tipo di macchina sottolineano la pulizia dell'unità, il controllo degli elementi di fissaggio, la verifica della risposta dell'interruttore del coperchio e il mantenimento di un'installazione stabile.

1. Leggere il manuale operativo prima di utilizzare la macchina.
2. Confermare la tensione corretta prima di collegare l'alimentazione.
3. Utilizzare una presa elettrica adeguatamente messa a terra.
4. Mantenere la macchina su una superficie stabile e piana.
5. Non utilizzare con una copertura o un dispositivo danneggiato.
6. Non bypassare l'interblocco di sicurezza.
7. Non toccare mai il meccanismo rotante durante il funzionamento.
8. Attendere il completo arresto del movimento prima di aprire.
9. Mantenere le due posizioni degli apparecchi adeguatamente bilanciate.
10. Non mescolare contenitori che perdono, incrinati o deformati.
11. Non posizionare strumenti sciolti all'interno della camera.
12. Scollegare l'alimentazione prima della pulizia o dell'ispezione.
13. Tenere lontani i bambini e il personale non autorizzato.
14. Interrompere immediatamente il funzionamento se si verificano forti vibrazioni.
15. Rivolgersi a personale qualificato per la manutenzione elettrica.

Si prega di fornire:

• Quantità richiesta.
• Paese di destinazione.
• Indirizzo di consegna o porto più vicino.
• Voltaggio richiesto.
• Spina standard.
• Dimensioni della pasta saldante.
• Peso lordo di ciascun container caricato.
• Fotografie della lattina di pasta saldante.
• Necessità di infissi personalizzati.
• Metodo di spedizione preferito.
• Termini commerciali richiesti.
• Data di consegna richiesta.

Fornire queste informazioni consente al fornitore di confermare la compatibilità e preparare un preventivo più accurato.

SÌ. La configurazione standard è progettata per ospitare due bombolette di pasta saldante da 500 g di uso comune durante un ciclo. Entrambe le parti dovrebbero avere un peso totale simile. Quando viene caricata una sola lattina, installare un contrappeso appropriato nell'attrezzatura opposta per mantenere l'equilibrio.

No. Il vantaggio principale della macchina è che la pasta saldante può essere miscelata all'interno del suo contenitore chiuso. Ciò riduce il contatto diretto con l'operatore e l'esposizione ambientale non necessaria. Il contenitore deve essere sigillato correttamente e ispezionato per eventuali perdite, crepe o deformazioni prima del caricamento.

Seguire sempre i requisiti di condizionamento forniti dal produttore della pasta saldante. Il miscelatore non deve essere considerato un sostituto della procedura di recupero della temperatura specificata. Una manipolazione errata può causare condensa, problemi di viscosità, instabilità di stampa o durata operativa ridotta.

Sì, a condizione che l'attrezzatura opposta contenga un adeguato contrappeso. Le due parti devono restare in stretto equilibrio. Il funzionamento con una grande differenza di peso può causare vibrazioni eccessive, rumore anomalo, stabilità ridotta o usura meccanica prematura.

L'apparecchio standard è destinato principalmente alle comuni bombolette di pasta saldante da 500 g. Siringhe, cartucce, tubi adesivi, contenitori di colla rossa e imballaggi speciali possono richiedere un dispositivo personalizzato. Si prega di fornire il diametro, l'altezza, il peso lordo e le fotografie del contenitore per la conferma della compatibilità.
