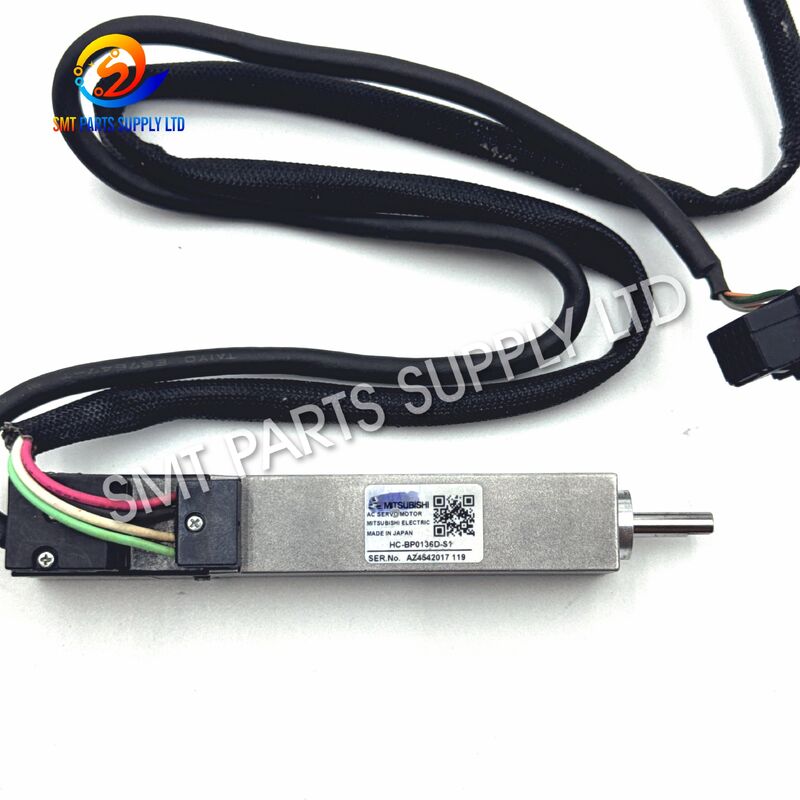

MITSUBISHI HC-BP0136D-S1 Motore asse T 10 W KE2070/2080/FX-3 40044533 AZ4542017

MITSUBISHI HC-BP0136D-S1 Motore Asse T da 10W KE2070/2080/FX-3 40044533 AZ4542017

Il MITSUBISHI HC-BP0136D-S1 è un servomotore AC compatto da 10W sviluppato per il movimento rotatorio di precisione nelle apparecchiature industriali automatizzate. Nelle macchine di posizionamento SMT compatibili, è comunemente installato come motore per asse T o asse theta, controllando la posizione rotazionale del meccanismo di posizionamento durante il prelievo, l'allineamento e il montaggio dei componenti.

Il motore è comunemente associato al numero di parte dell'attrezzatura 40044533 ed è utilizzato in specifiche configurazioni di macchine di posizionamento KE-2070, KE-2080 e FX-3. Fornisce accelerazione controllata, posizionamento reattivo e movimento rotatorio ripetibile richiesto per l'assemblaggio di PCB ad alta velocità.

Questo motore di ricambio è adatto per la manutenzione della macchina, il ripristino della linea di produzione, lo stoccaggio preventivo di pezzi di ricambio e la riparazione dell'asse della testa. Gli acquirenti devono confermare il modello completo HC-BP0136D-S1, il numero di parte dell'attrezzatura, lo stile del connettore, la struttura dell'albero, i punti di montaggio, il modello della macchina e l'etichetta del motore esistente prima di ordinare. Anche i contrassegni di riferimento AZ4542017 e 119 devono essere confrontati con il componente rimosso.

Il motore asse T controlla il movimento rotatorio del meccanismo di posizionamento. Durante la produzione SMT, i componenti elettronici devono non solo essere trasferiti alle corrette coordinate X e Y, ma devono anche essere ruotati all'angolo di montaggio richiesto.

Un motore asse T funzionante correttamente aiuta la macchina a:

Quando il motore diventa instabile, la testa di posizionamento potrebbe non raggiungere l'angolo comandato, generare allarmi d'asse, produrre rumori anomali o creare un orientamento incoerente dei componenti. Una diagnosi e una sostituzione tempestive possono aiutare a ripristinare il funzionamento della macchina e prevenire ulteriori danni meccanici o elettrici.

Diverse condizioni operative possono portare a guasti, ridotta precisione o prestazioni instabili di un servomotore SMT asse T.

Accelerazione, decelerazione e cambi di direzione continui possono influenzare gradualmente i cuscinetti, l'albero motore, gli accoppiamenti e i meccanismi rotanti collegati. L'usura eccessiva può produrre vibrazioni, rumore o instabilità rotazionale.

Polvere, residui di grasso, frammenti di componenti, particelle di pasta saldante e altri contaminanti di produzione possono entrare nell'area di installazione del motore. La contaminazione accumulata può aumentare la resistenza meccanica e influire sulla dissipazione del calore.

Un meccanismo della testa bloccato, un accoppiamento danneggiato, un albero disallineato o una sezione rotante ristretta possono imporre un carico eccessivo sul motore. La sostituzione del motore senza correggere la causa meccanica può comportare guasti ripetuti.

Un cavo motore rotto, un terminale allentato, un connettore contaminato, un contatto danneggiato o un guasto intermittente del cablaggio possono creare sintomi simili a un guasto del motore. Il cavo e il connettore devono quindi essere ispezionati prima della sostituzione.

I sistemi servo dipendono dal feedback di posizione per mantenere un movimento controllato. L'instabilità del feedback può causare allarmi di posizionamento, movimento rotatorio errato, oscillazione o impossibilità di completare l'inizializzazione.

Ventilazione ristretta, sovraccarico continuo, alta temperatura ambiente o scarsa trasmissione del calore possono aumentare la temperatura operativa. Il surriscaldamento ripetuto può ridurre la durata del motore.

Il motore funziona come parte di un sistema di controllo servo completo. Parametri errati, elettronica di pilotaggio danneggiata, alimentazione instabile o guasti della scheda di controllo possono influire sulle prestazioni del motore anche quando il motore stesso è meccanicamente integro.

Disallineamento dell'albero, forza di serraggio eccessiva, tensione del cavo, impatto durante l'assemblaggio o un modello di ricambio inadeguato possono causare un funzionamento anomalo dopo l'installazione.

Questi sintomi non provano sempre che il motore sia difettoso. Si raccomanda un'ispezione completa del motore, del cavo, del connettore, dell'assemblaggio meccanico, del driver e della cronologia degli allarmi della macchina.

La sostituzione del motore originale con l'HC-BP0136D-S1 correttamente identificato può aiutare a ripristinare un movimento stabile dell'asse T quando i test confermano che il motore esistente è difettoso.

Un corretto processo di sostituzione dovrebbe includere i seguenti passaggi:

La sostituzione del solo motore potrebbe non risolvere il problema quando il guasto originale era causato da un meccanismo bloccato, un cavo danneggiato, un'uscita del driver errata o un guasto della scheda di controllo. Per questo motivo, l'intero sistema d'asse dovrebbe essere controllato prima di alimentare il motore di ricambio.

Solo le specifiche chiaramente mostrate sulla targhetta effettiva del motore o confermate dal record delle parti dell'attrezzatura devono essere utilizzate come criteri di acquisto finali. I valori elettrici, le assegnazioni dei pin del connettore, le dimensioni dell'albero, le caratteristiche dell'encoder e le dimensioni di installazione non devono essere presunti solo da un motore dall'aspetto simile.

Il formato compatto del motore è adatto per meccanismi di macchine in cui lo spazio di installazione è limitato ma è richiesto un controllo rotatorio reattivo.

Il motore supporta il movimento angolare controllato del meccanismo di posizionamento, aiutando la macchina a orientare i componenti prima del montaggio.

La designazione HC-BP0136D-S1 identifica una specifica configurazione del motore. Il suffisso completo è importante perché i motori con un numero di base simile possono utilizzare alberi, sistemi di feedback, connettori, cavi o specifiche interne diversi.

Il motore può essere stoccato come pezzo di ricambio critico per fabbriche che operano con attrezzature di posizionamento compatibili. Mantenere disponibile un ricambio confermato può ridurre i tempi di attesa durante un guasto imprevisto.

Il modello HC-BP0136D-S1 e il numero di parte dell'attrezzatura comune 40044533 consentono agli ingegneri di manutenzione e ai reparti acquisti di confrontare il ricambio con i registri della macchina e il motore rimosso.

L'imballaggio protettivo può contribuire a ridurre il rischio di danni al connettore, al cavo, all'albero e all'alloggiamento durante il trasporto internazionale.

Il motore HC-BP0136D-S1 è utilizzato principalmente in apparecchiature di produzione elettronica automatizzate che richiedono un movimento rotatorio controllato.

L'applicazione principale è l'asse rotazionale di un meccanismo di posizionamento. Il motore riceve comandi dal sistema di controllo della macchina e ruota l'ugello o l'assemblaggio della testa correlato all'angolo programmato.

Può essere utilizzato durante la manutenzione di un gruppo testa interessato da allarmi rotazionali, movimento theta instabile, rumore anomalo del motore o posizionamento servo guasto.

Le officine di riparazione professionali possono utilizzare il motore per la risoluzione dei problemi, la sostituzione, la ricostruzione della testa e il test funzionale di attrezzature compatibili.

I fornitori di servizi di produzione elettronica possono tenere il motore nell'inventario di manutenzione per ridurre le interruzioni di produzione in caso di guasto confermato del motore asse T.

I distributori che servono gli utenti di macchine di posizionamento possono stoccare l'articolo per i clienti che necessitano di sostituzione del motore specifico per modello.

Le fabbriche che operano con diverse macchine compatibili possono tenere uno o più motori confermati come ricambi di emergenza, in particolare quando i tempi di inattività delle attrezzature hanno un costo di produzione elevato.

I produttori di macchine possono utilizzare revisioni di motori diverse all'interno della stessa famiglia di macchine. Il solo modello della macchina non è sufficiente per la conferma finale.

L'HC-BP0136D-S1 opera all'interno di un sistema servo ad anello chiuso.

Il controller della macchina di posizionamento calcola l'angolo di rotazione richiesto in base ai dati del componente, alla posizione di prelievo, ai risultati della visione e alle coordinate di posizionamento del PCB.

L'elettronica di controllo servo correlata invia potenza elettrica controllata al motore. Il comando determina la direzione, la velocità, l'accelerazione e la posizione di destinazione.

Il motore converte l'energia elettrica in rotazione meccanica controllata. Questo movimento viene trasferito attraverso l'albero collegato, l'accoppiamento o il meccanismo della testa.

Il sistema servo riceve un feedback che rappresenta la posizione del motore. Il controller confronta la posizione effettiva con la posizione comandata.

Quando esiste una differenza tra la posizione comandata e quella effettiva, il controller regola l'uscita del motore fino a quando non viene raggiunto l'angolo richiesto entro la tolleranza consentita.

Dopo che la correzione rotazionale è stata completata, il processo di posizionamento continua. Il componente viene montato sul PCB all'angolo programmato.

Questo ciclo si ripete durante la produzione. Una risposta affidabile del motore è quindi importante per le prestazioni continue della macchina.

La selezione del servomotore corretto richiede più che la corrispondenza dell'aspetto generale.

La designazione corretta è:

HC-BP0136D-S1

Non ignorare il suffisso “D-S1”. Numeri di modello simili potrebbero non essere intercambiabili elettricamente o meccanicamente.

Verificare se il registro delle parti della macchina o il componente originale mostra:

40044533

Il numero di parte dell'attrezzatura fornisce un riferimento aggiuntivo per l'approvvigionamento.

Fornire il modello esatto dell'attrezzatura, come KE-2070, KE-2080 o FX-3. Includere il numero di serie della macchina quando possibile.

Inviare una fotografia chiara che mostri:

Il ricambio dovrebbe corrispondere all'originale per:

• Forma dell'alloggiamento
• Posizione dei fori di montaggio
• Diametro dell'albero
• Lunghezza dell'albero
• Design dell'estremità dell'albero
• Direzione di uscita del cavo
• Tipo di connettore
• Lunghezza del cavo
• Disposizione dell'encoder
• Orientamento di installazione

Le condizioni disponibili possono includere:

Il preventivo dovrebbe indicare chiaramente la condizione offerta.

Un allarme asse T può essere causato anche dal cavo, dal connettore, dal driver, dalla scheda di controllo, dall'accoppiamento, dal cuscinetto, dal meccanismo della testa o dall'impostazione dei parametri. La conferma del componente effettivamente guasto riduce i costi di sostituzione non necessari.

Fornire informazioni complete aiuta a ridurre gli errori di compatibilità e i ritardi nel preventivo.

Ogni motore dovrebbe essere controllato secondo le condizioni offerte prima della spedizione.

• Verifica completa del modello
• Confronto numero di parte
• Ispezione condizioni etichetta
• Confronto marcature di riferimento
• Conferma quantità

• Condizioni alloggiamento
• Condizioni albero
• Condizioni connettore
• Condizioni cavo
• Condizioni punti di montaggio
• Ispezione danni visibili
• Ispezione contaminazione

Il test funzionale dipende dalle condizioni del motore, dalle attrezzature disponibili e dall'accordo d'ordine. I test possono includere ispezione di continuità, ispezione di isolamento, valutazione della rotazione, ispezione del feedback o funzionamento basato sulla macchina dove sono disponibili strutture adeguate.

Il motore deve essere fissato per evitare movimenti all'interno del cartone. L'albero, il cavo e il connettore richiedono protezione aggiuntiva contro urti e compressione.

Requisiti speciali di imballaggio possono essere organizzati in base alla quantità dell'ordine e al metodo di trasporto.

L'installazione deve essere completata da personale di manutenzione qualificato.

Prima dell'installazione:

1. Spegnere l'attrezzatura e seguire le procedure di sicurezza elettrica.
2. Registrare il percorso del cavo esistente e l'orientamento del motore.
3. Controllare il meccanismo meccanico per verificare la presenza di resistenza.
4. Confrontare le etichette del motore vecchio e di ricambio.
5. Confermare che l'albero di ricambio e le dimensioni di montaggio corrispondano.
6. Ispezionare il cavo, il connettore e i componenti del driver correlati.

Durante l'installazione:

1. Non colpire l'albero motore.
2. Non forzare il motore in un accoppiamento disallineato.
3. Evitare di tirare o torcere il cavo del motore.
4. Serrare uniformemente i fissaggi di montaggio.
5. Mantenere il connettore pulito e completamente inserito.
6. Ripristinare correttamente i fermacavi e le coperture protettive.

Dopo l'installazione:

1. Controllare il movimento meccanico libero prima del funzionamento completo.
2. Accendere la macchina secondo la procedura di manutenzione.
3. Completare il ritorno all'origine o l'inizializzazione dell'asse.
4. Osservare la macchina per allarmi, rumori, vibrazioni e surriscaldamento anomalo.
5. Eseguire la calibrazione quando richiesto.
6. Eseguire un test di posizionamento controllato prima della produzione di massa.

Non applicare lubrificanti non specificati direttamente al motore, al connettore o ai componenti di feedback.

Il numero completo del motore e il numero di parte dell'attrezzatura sono chiaramente presentati per semplificare la conferma dell'acquisto.

Un ordine minimo di un pezzo supporta la sostituzione di emergenza e il recupero della macchina.

Le condizioni nuovo originale e usato originale testato possono essere quotate in base alla disponibilità di magazzino e al budget del cliente.

Il motore può essere imballato per la spedizione a fabbriche elettroniche, aziende di manutenzione SMT, distributori e centri di riparazione in Europa, Nord America, Sud-est asiatico e altri mercati industriali.

I clienti possono fornire fotografie dell'etichetta del motore, informazioni sulla macchina e quantità richiesta per il confronto prima del preventivo.

Condizioni, quantità, tempi di consegna, garanzia, imballaggio e termini di spedizione possono essere confermati prima che l'ordine venga finalizzato.

HC-BP0136D-S1 è un servomotore AC piuttosto che un amplificatore o driver servo separato. Funziona con il sistema di controllo e pilotaggio della macchina per fornire un movimento rotatorio preciso. La categoria di prodotto corretta è servomotore, sebbene alcune categorie online combinino motori e driver.

Il motore è comunemente documentato per specifiche configurazioni di macchine di posizionamento SMT KE-2070, KE-2080 e FX-3, solitamente in un'applicazione asse T o asse theta. Poiché le revisioni delle macchine possono variare, la compatibilità deve essere confermata utilizzando l'etichetta originale, il numero di parte 40044533, il connettore, l'albero e le informazioni sul numero di serie della macchina.

HC-BP0136D-S1 è il modello principale del motore, mentre 40044533 è il numero di parte dell'attrezzatura comunemente documentato. AZ4542017 e 119 dovrebbero essere trattati come marcature di riferimento o etichette aggiuntive, a meno che la documentazione dell'attrezzatura dell'acquirente non li identifichi diversamente. Si raccomanda una chiara fotografia del motore originale prima dell'ordine.

Si prega di fornire il modello completo del motore, il numero di parte dell'attrezzatura, il modello della macchina, il numero di serie della macchina, la quantità richiesta, la condizione del prodotto preferita, il paese di destinazione e fotografie chiare dell'etichetta del motore originale, del connettore, del cavo, dell'albero e del lato di montaggio. Questi dettagli aiutano a confermare la compatibilità e le opzioni di consegna.

L'installazione deve essere completata da personale di manutenzione qualificato. Prima di alimentare la macchina, confermare il modello, l'albero, le dimensioni di montaggio, il connettore, il percorso del cavo e il movimento meccanico. Dovrebbero essere ispezionati anche il cavo correlato, il sistema di pilotaggio, l'accoppiamento e il meccanismo della testa. Potrebbero essere necessari l'inizializzazione, la calibrazione e la produzione di prova dopo la sostituzione.

Per prezzo, stato delle scorte, condizioni del prodotto, conferma di compatibilità, tempi di consegna e costi di spedizione, si prega di inviare le seguenti informazioni:

• Modello motore: HC-BP0136D-S1
• Numero di parte attrezzatura: 40044533
• Marcature di riferimento: AZ4542017 / 119
• Modello e numero di serie macchina
• Quantità richiesta
• Paese di destinazione
• Fotografie chiare del motore esistente

Informazioni chiare sul prodotto ci consentono di verificare la configurazione richiesta e preparare rapidamente un preventivo accurato.
