Nastri trasportatori JUKI 40107797 40046935 40046936 40046937 40075460 SMT

Cinghie trasportatrici SMT JUKI 40107797 40046935 40046936 40046937 40075460

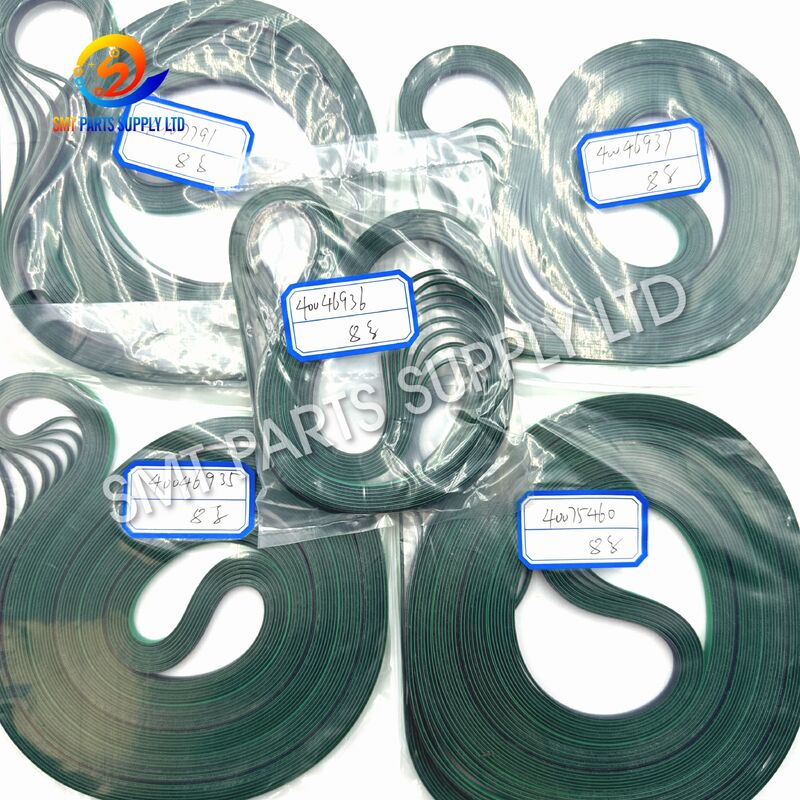

Le cinghie trasportatrici SMT JUKI 40107797, 40046935, 40046936, 40046937 e 40075460 sono progettate per le sezioni di trasferimento PCB nelle apparecchiature di posizionamento a montaggio superficiale compatibili. Queste cinghie supportano un carico stabile della scheda, il trasporto interno, il posizionamento e lo scarico durante la produzione SMT continua.

Il gruppo di prodotti include diverse posizioni e configurazioni di cinghie piuttosto che un'unica cinghia universale. I riferimenti verificati includono 40046935 Cinghia Trasportatrice S, 40046936 Cinghia Trasportatrice J, 40046937 Cinghia Trasportatrice In/Out e 40075460 Cinghia Trasportatrice S(E). I primi tre riferimenti sono comunemente associati agli assiemi trasportatori FX-3 e FX-3RA, mentre il 40075460 è comunemente elencato come cinghia trasportatrice S(E)250 o S(E)350 per selezionate configurazioni di macchine JX e correlate. La compatibilità deve sempre essere confermata utilizzando il modello della macchina, le specifiche del binario, l'etichetta originale della cinghia, le dimensioni della cinghia e la posizione di installazione.

Queste cinghie di ricambio sono adatte per la manutenzione preventiva, le riparazioni di emergenza, la ricostruzione della linea di produzione e l'inventario dei pezzi di ricambio. Inviaci il modello della tua macchina, il numero di parte originale, la foto della cinghia e le dimensioni per una più rapida identificazione e preventivo.

Gli elenchi pubblici di pezzi di ricambio identificano 40046935 come Cinghia Trasportatrice S, 40046936 come Cinghia Trasportatrice J e 40046937 come Cinghia Trasportatrice In/Out per apparecchiature FX-3 o FX-3RA. I cataloghi pubblici identificano anche 40075460 come Cinghia Trasportatrice S(E)250 o S(E)350.

Le cinghie trasportatrici SMT operano continuamente sotto carichi ripetuti, tensione, attrito e variazioni di temperatura. Sebbene la cinghia possa apparire semplice, le sue condizioni influenzano direttamente la stabilità del trasferimento del PCB e la disponibilità della macchina.

La superficie della cinghia diventa gradualmente liscia, lucida, screpolata o danneggiata localmente. La ridotta frizione può causare lo slittamento del PCB durante il carico o lo scarico.

Le lunghe ore di funzionamento possono causare l'allungamento della cinghia. Una cinghia allungata può perdere la corretta tensione e muoversi in modo irregolare attorno alle pulegge di trascinamento e di guida.

Il tracciamento errato, le pulegge danneggiate, la tensione eccessiva o i binari disallineati possono usurare i bordi della cinghia. Il materiale sfilacciato può creare particelle o interferire con i meccanismi vicini.

Polvere, lubrificante, residui adesivi e contaminazione di produzione possono ridurre l'aderenza della cinghia. La contaminazione può anche aumentare l'usura irregolare tra i binari del trasportatore sinistro e destro.

Una cinghia troppo allentata può slittare o saltare. Una cinghia troppo tesa può sovraccaricare cuscinetti, pulegge, alberi o motori del trasportatore.

L'installazione di una nuova cinghia senza controllare il percorso della puleggia può causare un guasto prematuro della cinghia. Il disallineamento può spingere la cinghia verso un lato e danneggiare il bordo della cinghia.

Le cinghie con colore e aspetto simili possono avere lunghezza, larghezza, spessore, trama superficiale, struttura dell'unione o posizione di applicazione diversi. Selezionare solo dall'aspetto può comportare un fallimento dell'installazione.

La soluzione di ricambio corretta inizia con un'identificazione accurata. Ogni cinghia deve corrispondere al numero di parte originale, alla configurazione della macchina, alla posizione del trasportatore e alle dimensioni fisiche.

Il nostro processo di fornitura può supportare i seguenti metodi di identificazione:

Per 40046935, 40046936 e 40046937, le descrizioni standard dei pezzi e l'associazione FX-3/FX-3RA sono documentate nei cataloghi pubblici di pezzi di ricambio. Per 40075460, gli elenchi possono descrivere la cinghia come S(E)250 o S(E)350, quindi la larghezza del trasportatore e la configurazione della macchina devono essere indicate nella richiesta.

Per 40107797, si prega di inviare una fotografia dell'etichetta originale. Gli elenchi pubblici identificano più comunemente il gruppo di cinghie trasportatrici JX come 40107791, 40107792 e 40107793 per le macchine JX-200 e JX-300.

La stessa famiglia di macchine può utilizzare cinghie diverse in base alla larghezza del trasportatore, alla posizione del binario, alla versione di produzione e alla configurazione meccanica. Le dimensioni non devono essere copiate da un'altra cinghia solo perché il colore o l'aspetto sono simili.

Per un preventivo accurato, si prega di fornire:

1. Modello completo della macchina.
2. Numero di serie della macchina quando disponibile.
3. Numero di parte originale della cinghia.
4. Posizione di installazione della cinghia.
5. Larghezza della cinghia.
6. Spessore della cinghia.
7. Circonferenza della cinghia.
8. Fotografie chiare di entrambi i lati.
9. Fotografia della giunzione della cinghia.
10. Quantità richiesta e condizione preferita.

Queste cinghie trasportatrici SMT sono utilizzate negli assiemi di trasporto PCB dove è richiesto un movimento stabile e sincronizzato.

• Fabbriche di servizi di produzione elettronica.
• Impianti di assemblaggio PCB.
• Linee di produzione di elettronica di consumo.
• Assemblaggio di elettronica automobilistica.
• Produzione di PCB per controllo industriale.
• Produzione di elettronica LED e illuminazione.
• Assemblaggio di apparecchiature di comunicazione.
• Produzione di elettronica medica.
• Officine di ristrutturazione macchine SMT.
• Distributori di pezzi di ricambio e fornitori di manutenzione.

Il motore del trasportatore trasferisce la forza rotazionale alla puleggia motrice. La puleggia muove la cinghia lungo il binario del trasportatore e la superficie di attrito della cinghia trasporta il PCB per i suoi bordi.

La sequenza operativa completa comprende generalmente le seguenti fasi:

Il funzionamento stabile dipende da più della sola cinghia. I seguenti componenti devono essere controllati durante la sostituzione:

• Puleggia motrice.
• Puleggia folle.
• Motore del trasportatore.
• Cuscinetti.
• Ruote di guida.
• Allineamento binario.
• Meccanismo di tensionamento.
• Sensori PCB.
• Meccanismo di arresto.
• Sincronizzazione trasportatore sinistro e destro.

Una cinghia di ricambio di alta qualità può comunque usurarsi rapidamente quando una puleggia è danneggiata o il binario è disallineato. L'ispezione dell'intero percorso del trasportatore aiuta ad estendere la durata di servizio.

Utilizzare il numero stampato sulla confezione della cinghia, sull'elenco delle parti della macchina, sul registro di manutenzione o sull'etichetta originale.

Non fare affidamento solo sul nome della macchina. Una macchina può utilizzare diverse cinghie trasportatrici in posizioni diverse.

Confermare se la cinghia è installata nella:

• Trasportatore di ingresso.
• Trasportatore di uscita.
• Trasportatore principale.
• Sezione trasportatore S.
• Sezione trasportatore J.
• Sezione S(E)250.
• Sezione S(E)350.
• Binario sinistro.
• Binario destro.
• Modulo di trasferimento interno.

Ad esempio, 40046935, 40046936 e 40046937 sono pubblicamente associati agli assiemi trasportatori FX-3 e FX-3RA. Il riferimento 40075460 è comunemente descritto come una cinghia trasportatrice S(E)250 o S(E)350, con applicazione variabile in base alla configurazione della macchina.

Misurare la cinghia senza eccessivo allungamento.

Verificare se la cinghia presenta:

• Una superficie liscia o testurizzata.
• Strati di tessuto rinforzato.
• Una giunzione visibile.
• Una superficie direzionale.
• Un profilo del bordo speciale.
• Stampe o marchi di identificazione.
• Superfici interne ed esterne diverse.

Gli elenchi pubblici affidabili per le cinghie serie JX mostrano comunemente 40107791, 40107792 e 40107793. Pertanto, 40107797 non dovrebbe essere assegnato un modello di macchina o una posizione della cinghia senza un'etichetta originale o una conferma fisica.

Una richiesta completa ci aiuta a preventivare più velocemente e a ridurre gli errori di selezione.

Formato di richiesta consigliato:

• Modello macchina:
• Numero di serie macchina:
• Numero di parte richiesto:
• Posizione cinghia:
• Larghezza trasportatore:
• Dimensioni cinghia:
• Condizione originale o compatibile:
• Quantità richiesta:
• Paese di consegna:
• Fotografie del prodotto allegate: Sì/No

1. Spegnere e isolare l'alimentazione della macchina.
2. Registrare l'instradamento originale della cinghia.
3. Fotografare le posizioni della puleggia e del tenditore.
4. Controllare il numero di parte della nuova cinghia.
5. Confrontare le dimensioni della cinghia nuova e vecchia.
6. Pulire le superfici delle pulegge.
7. Ispezionare cuscinetti e ruote di guida.
8. Rimuovere materiale estraneo dal binario.
9. Verificare se i due lati del trasportatore richiedono una sostituzione abbinata.
10. Preparare gli strumenti corretti secondo il manuale di manutenzione.

• Evitare di torcere o piegare bruscamente la cinghia.
• Mantenere pulita la superficie di scorrimento.
• Installare la cinghia secondo il percorso originale.
• Confermare che la cinghia sia centrata su ogni puleggia.
• Applicare una tensione bilanciata.
• Ruotare manualmente il trasportatore prima di accendere la macchina.
• Verificare che la cinghia non tocchi il bordo del binario.
• Confermare che i sensori e i cavi rimangano nelle loro posizioni originali.

L'installazione deve essere completata da personale di manutenzione qualificato secondo le procedure di sicurezza del produttore della macchina.

Ogni spedizione può essere controllata secondo le specifiche di acquisto confermate.

Dopo aver ricevuto la merce, confrontare:

• Etichetta della confezione.
• Numero di parte.
• Larghezza della cinghia.
• Circonferenza della cinghia.
• Superficie della cinghia.
• Posizione della giunzione.
• Direzione di installazione.
• Quantità ordinata.
• Condizione fisica.
• Compatibilità con la cinghia rimossa.

Non installare la cinghia se il numero di parte o le dimensioni differiscono dal campione originale. Contattare prima il fornitore per conferma.

Le cinghie devono essere imballate senza pieghe o compressioni severe. L'imballaggio protettivo individuale aiuta a prevenire contaminazione, deformazione e danni superficiali durante il trasporto internazionale.

• Conservare in un ambiente pulito e asciutto.
• Evitare la luce solare diretta.
• Tenere lontano da apparecchiature ad alta temperatura.
• Prevenire il contatto con olio e sostanze chimiche aggressive.
• Non appoggiare oggetti pesanti sulla cinghia.
• Evitare di piegare bruscamente la cinghia.
• Conservare l'etichetta di identificazione originale.
• Utilizzare prima l'inventario più vecchio.
• Ispezionare le cinghie immagazzinate prima dell'installazione.
• Mantenere un registro del numero di parte e dell'applicazione della macchina.

No. Sono riferimenti di cinghie diversi utilizzati in diverse posizioni del trasportatore. Gli elenchi di parti pubblici identificano 40046935 come Cinghia Trasportatrice S, 40046936 come Cinghia Trasportatrice J e 40046937 come Cinghia Trasportatrice In/Out per apparecchiature FX-3 e FX-3RA.

Il 40075460 è comunemente identificato come Cinghia Trasportatrice S(E)250 o S(E)350. Gli elenchi pubblici lo associano a configurazioni di macchine JX-300/JX-350 selezionate e correlate. Si prega di confermare la larghezza del trasportatore, il modello della macchina e la cinghia originale prima di ordinare.

Non è confermato dai riferimenti incrociati pubblici affidabili esaminati per questa pagina prodotto. I numeri di cinghia serie JX comunemente elencati sono 40107791, 40107792 e 40107793. Si prega di inviare l'etichetta originale o di confermare se 40107797 è un errore di battitura.

Si prega di fornire il modello della macchina, il numero di parte originale, la posizione della cinghia, la larghezza, la circonferenza, lo spessore, la quantità richiesta e foto chiare della vecchia cinghia. Per 40075460, specificare anche se la configurazione del trasportatore è S(E)250 o S(E)350.

La condizione di fornitura può essere quotata in base alla disponibilità e ai requisiti del cliente. Si prega di indicare se si richiedono parti nuove originali o nuove compatibili. Tutti i dettagli di compatibilità devono essere confermati prima del pagamento e della spedizione.

Hai bisogno di aiuto per identificare la cinghia trasportatrice SMT corretta?

Inviiaci le seguenti informazioni per un preventivo rapido:

• Numero di parte richiesto.
• Modello macchina.
• Posizione trasportatore.
• Dimensioni cinghia.
• Foto cinghia originale.
• Quantità richiesta.
• Paese di destinazione.

Contattaci per JUKI 40046935, 40046936, 40046937, 40075460 e altre richieste di cinghie trasportatrici SMT. Per il riferimento 40107797, allegare l'etichetta originale o le informazioni della macchina in modo che la cinghia corretta possa essere verificata prima del preventivo.

Avviso marchio: I nomi dei modelli e i numeri di parte JUKI sono utilizzati solo per identificare la compatibilità. Il venditore è un fornitore indipendente di pezzi di ricambio SMT, salvo diversa indicazione nel preventivo.
