YAMAHA KLW-M917H-00 Nastro trasportatore di precisione per montatrice SMT YSM20 con applicazione specifica per macchina, trasporto stabile di PCB e sostituzione pratica

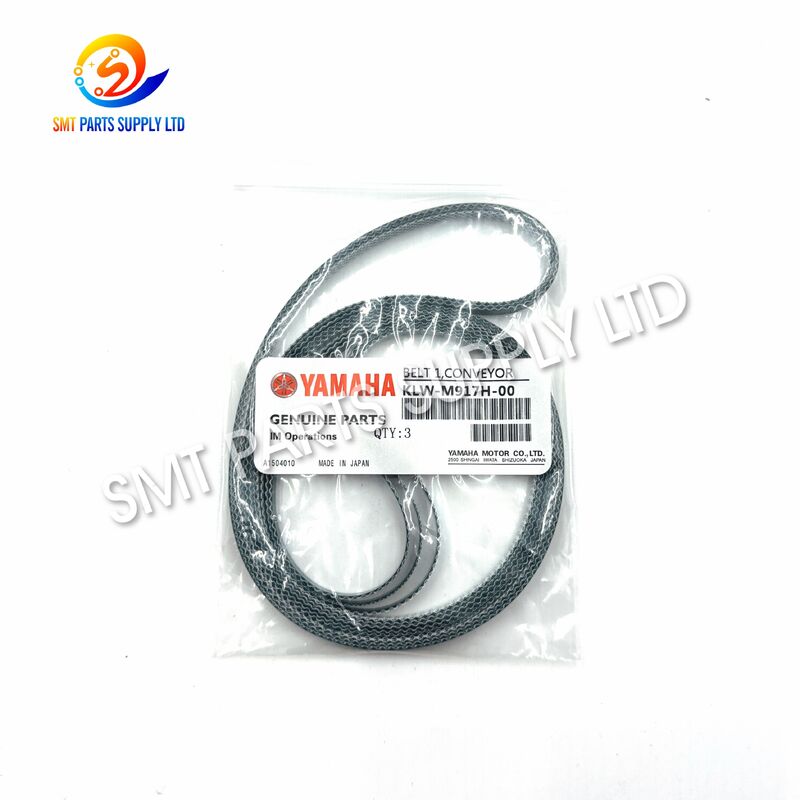

Cinghia di trasporto di precisione YAMAHA KLW-M917H-00 per montatrice SMT YSM20

La cinghia KLW-M917H-00 BELT 1, CONVEYOR è un componente di trasporto specifico per la macchina, sviluppato per il sistema di trasporto PCB dell'attrezzatura di posizionamento SMT YSM20. Installata all'interno dell'assemblaggio del binario del trasportatore, la cinghia supporta i circuiti stampati e li trasferisce agevolmente attraverso le fasi di caricamento, posizionamento, piazzamento e scaricamento.

Durante la produzione elettronica continua, le cinghie dei trasportatori sono esposte a movimenti ripetuti, attrito superficiale, tensione meccanica, contaminazione e variazioni termiche. Una cinghia usurata o con tensione errata può causare lo slittamento del PCB, un trasporto instabile, l'inclinazione della scheda, allarmi ripetuti del trasportatore o interruzioni impreviste della produzione.

La sostituzione del componente danneggiato con la cinghia trasportatrice KLW-M917H-00 correttamente selezionata aiuta a ripristinare una gestione stabile dei PCB senza sostituire l'intero gruppo trasportatore. Il prodotto è adatto per produttori di elettronica, fabbriche EMS, reparti di manutenzione SMT, aziende di riparazione attrezzature e distributori internazionali di pezzi di ricambio.

Per una selezione accurata, i clienti devono confermare il modello della macchina, il numero di serie dell'attrezzatura, la posizione del trasportatore, la marcatura originale della cinghia e le dimensioni fisiche prima di effettuare un ordine.

La cinghia trasportatrice è un componente meccanico di consumo. Le sue condizioni cambiano gradualmente durante il funzionamento continuo della macchina. Diversi fattori possono ridurne la durata di vita o le prestazioni del trasportatore.

La cinghia circola ripetutamente attorno alle pulegge del trasportatore durante il caricamento e lo scaricamento dei PCB. La flessione e l'attrito continui possono gradualmente ridurre la flessibilità, l'aderenza superficiale e la stabilità dimensionale.

Una tensione eccessiva aumenta il carico sulla cinghia, sulle pulegge, sui cuscinetti e sul motore del trasportatore. Una tensione insufficiente può causare slittamento, ritardo nel movimento dei PCB, errori di tracciamento o trasporto instabile.

Polvere, grasso, residui di adesivo, particelle di flussante, pasta saldante, frammenti di componenti o prodotti chimici di pulizia inadeguati possono influire sulla superficie della cinghia e ridurre la stabilità del trasporto.

Una puleggia o un binario disallineati possono spingere la cinghia verso un lato. Ciò può creare un'usura irregolare dei bordi, un attrito anomalo, una deformazione della cinghia e un movimento instabile dei PCB.

Piccole viti, terminali di componenti, frammenti di PCB, nastro adesivo, detriti di imballaggio e altri oggetti estranei possono rimanere intrappolati tra la cinghia e la puleggia.

L'esposizione a lungo termine al calore, alla luce solare diretta, all'ozono, all'umidità, all'olio o a prodotti chimici inadeguati può influire sul materiale della cinghia durante il funzionamento o lo stoccaggio.

Due cinghie trasportatrici possono sembrare simili ma avere circonferenza, larghezza, spessore, struttura superficiale o posizioni di installazione diverse. L'installazione di un modello errato può causare un adattamento scadente o un guasto del trasportatore.

KLW-M917H-00 fornisce una soluzione di sostituzione mirata per il corrispondente sistema di trasportatori YSM20. Se selezionata e installata correttamente, la cinghia aiuta a recuperare un movimento stabile dei PCB e supporta la produzione SMT continua.

La sostituzione della cinghia può essere più economica ed efficiente rispetto alla sostituzione dell'intero gruppo di binari o del sistema di trasporto. Tuttavia, la causa dell'usura anomala della cinghia dovrebbe essere identificata prima di installare il nuovo componente.

Si prega di fornire i seguenti dettagli prima di ordinare:

• Numero di parte: KLW-M917H-00.
• Marcatura del prodotto: BELT 1, CONVEYOR.
• Modello completo della macchina.
• Numero di serie macchina.
• Posizione di installazione del trasportatore.
• Quantità richiesta.
• Fotografie della vecchia cinghia.
• Circonferenza cinghia.
• Larghezza cinghia.
• Spessore cinghia.
• Profilo superficiale.
• Livello di qualità richiesto.
• Paese di destinazione.

Fornire informazioni complete aiuta a ridurre il rischio di selezionare una cinghia visivamente simile ma dimensionalmente diversa.

Le dimensioni della cinghia trasportatrice possono variare in base alla configurazione della macchina, alla revisione ingegneristica, alla posizione del trasportatore o al lotto di produzione. La selezione finale dovrebbe basarsi sull'elenco delle parti della macchina, sulla marcatura originale della cinghia, sul numero di serie della macchina o sulle misurazioni fisiche.

Non selezionare il prodotto solo in base al colore della cinghia, alle fotografie o a un prefisso di numero di parte simile.

I modelli elencati sopra appartengono ad applicazioni di trasportatori SMT correlate, ma non dovrebbero essere trattati automaticamente come parti intercambiabili.

Prima di sostituire un modello con un altro, confrontare:

• Modello macchina.
• Numero di serie macchina.
• Direzione del trasportatore.
• Posizione di installazione.
• Circonferenza cinghia.
• Larghezza cinghia.
• Spessore cinghia.
• Struttura superficiale.
• Design del giunto.
• Marcatura parte originale.

La cinghia trasportatrice KLW-M917H-00 è adatta per applicazioni di trasporto e manutenzione PCB in ambienti di assemblaggio elettronico automatizzato.

La cinghia può essere utilizzata su linee di produzione che fabbricano:

• Elettronica di consumo.
• Schede di controllo industriale.
• Moduli elettronici automobilistici.
• Dispositivi di comunicazione.
• Prodotti di illuminazione a LED.
• Assemblaggi di alimentatori.
• Schede di controllo elettrodomestici.
• Prodotti elettronici medicali.
• Apparecchiature di sicurezza.
• Dispositivi di rete.
• Apparecchiature intelligenti.
• Prodotti di strumentazione.
• Schede periferiche per computer.
• Assemblaggi PCB prototipo.
• Prodotti elettronici ad alto mix.

Il sistema di controllo della macchina attiva il motore del trasportatore quando viene ricevuto un comando di trasferimento PCB.

Il motore trasferisce potenza alla puleggia del trasportatore o al meccanismo di trasmissione correlato.

KLW-M917H-00 si muove continuamente attorno al suo percorso di puleggia specificato all'interno della macchina.

I bordi del PCB poggiano sulle cinghie trasportatrici sinistra e destra installate lungo il sistema di binari.

La velocità e la tensione bilanciate della cinghia aiutano a trasportare il PCB in una direzione diritta e controllata.

I sensori identificano l'arrivo del PCB, lo stato di trasporto, il punto di arresto e la condizione di scaricamento.

Il trasportatore sposta la scheda nella posizione richiesta per il bloccaggio, l'allineamento e il piazzamento dei componenti.

Dopo che il piazzamento è completato, il trasportatore trasferisce la scheda alla macchina di produzione successiva o alla postazione di lavoro a valle.

Una cinghia installata correttamente aiuta a mantenere un movimento fluido dei PCB attraverso il sistema di trasporto.

L'attrito superficiale adeguato supporta un trasporto affidabile della scheda durante i cicli di produzione ripetuti.

Dimensioni e tensione corrette aiutano la cinghia a rimanere allineata attorno alle pulegge del trasportatore.

La cinghia può essere sostituita separatamente senza acquistare l'intero gruppo trasportatore.

Tenere a stock una cinghia di ricambio verificata può ridurre i tempi di riparazione di emergenza.

Il prodotto è adatto per sostituzioni singole, scorte di manutenzione di fabbrica e ordini di distributori.

Verificare se la cinghia originale, l'elenco delle parti della macchina o il registro di manutenzione identificano chiaramente KLW-M917H-00.

Non trascurare il prefisso, il suffisso o il numero di revisione.

Questo prodotto è principalmente destinato all'applicazione del trasportatore corrispondente sulle attrezzature YSM20.

Una cinghia simile utilizzata su YSM20R, YS24 o un'altra macchina potrebbe avere un numero di parte o dimensioni diverse.

Identificare la posizione esatta della cinghia, come:

• Ingresso trasportatore.
• Sezione interna del trasportatore.
• Uscita trasportatore.
• Binario sinistro.
• Binario destro.
• Trasportatore anteriore.
• Trasportatore posteriore.
• Configurazione speciale della macchina.

Le revisioni ingegneristiche della macchina possono modificare il componente applicabile. Il numero di serie aiuta a verificare la versione corretta della macchina.

Misurare e registrare:

Le fotografie utili includono:

• Cinghia rimossa completa.
• Marcatura del numero di parte della cinghia.
• Giunto della cinghia.
• Superficie della cinghia.
• Misurazione della larghezza.
• Misurazione dello spessore.
• Misurazione della circonferenza.
• Area di installazione del trasportatore.
• Targhetta della macchina.

La fornitura disponibile può includere:

• Prodotto originale nuovo.
• Prodotto compatibile qualificato.
• Quantità campione.
• Scorta di manutenzione.
• Sostituzione di emergenza.
• Fornitura regolare in lotti.

Si prega di specificare chiaramente il livello di qualità richiesto nella richiesta.

• Arrestare la macchina secondo le procedure di sicurezza di fabbrica.
• Scollegare la fonte di alimentazione richiesta.
• Fotografare il percorso originale della cinghia.
• Registrare la posizione di regolazione della tensione.
• Confermare la disposizione delle cinghie sinistra e destra.
• Ispezionare sensori e cavi vicini.
• Pulire il percorso del trasportatore.

• Non torcere la cinghia.
• Non piegarla bruscamente.
• Non usare strumenti affilati per forzarla su una puleggia.
• Non allungarla eccessivamente.
• Non applicare grasso o olio sulla superficie della cinghia.
• Confermare il corretto percorso attorno a tutte le pulegge.
• Regolare uniformemente entrambi i lati del trasportatore.

• Ruotare manualmente il trasportatore quando consentito.
• Verificare che la cinghia non entri in contatto con il binario.
• Eseguire la macchina a bassa velocità.
• Osservare tracciamento e tensione.
• Verificare la presenza di rumori anomali.
• Testare con un PCB adatto.
• Ricontrollare la tensione dopo il funzionamento iniziale.

Conservare il prodotto:

• In una stanza pulita e asciutta.
• Lontano dalla luce solare diretta.
• Lontano da calore eccessivo.
• Lontano da olio e prodotti chimici aggressivi.
• Lontano da oggetti metallici affilati.
• Senza piegature strette.
• Senza compressione pesante.
• All'interno di imballaggi protettivi sigillati.

Prima della spedizione, l'ispezione può includere i seguenti elementi.

• Pulizia superficiale.
• Condizione del bordo.
• Crepe visibili.
• Deformazione anomala.
• Aspetto del giunto.
• Condizione dell'imballaggio.

• Circonferenza.
• Larghezza.
• Spessore.
• Confronto con le informazioni dell'ordine confermato.

• Flessibilità.
• Continuità del giunto.
• Uniformità superficiale.
• Forma generale della cinghia.

• Numero di parte.
• Nome del prodotto.
• Quantità.
• Riferimento acquisto cliente.
• Requisito di qualità.
• Etichetta di imballaggio.

I requisiti di ispezione possono essere discussi prima della conferma dell'ordine.

Ogni cinghia può essere confezionata in un sacchetto sigillato per proteggerla da polvere, umidità e contaminazione superficiale.

La cinghia è disposta senza piegature brusche o pressione eccessiva per aiutare a mantenere la sua forma originale durante il trasporto.

Viene utilizzato un cartone rinforzato in base alla quantità di spedizione, alla destinazione e al metodo di trasporto.

• Corriere internazionale.
• Trasporto aereo.
• Trasporto marittimo.
• Spedizioniere designato dal cliente.
• Spedizione consolidata con altri pezzi di ricambio SMT.

Le etichette possono includere:

• Nome del prodotto.
• Numero di parte.
• Quantità.
• Numero d'ordine d'acquisto.
• Riferimento cliente.
• Stato dell'ispezione.
• Data di imballaggio.

KLW-M917H-00 viene utilizzata principalmente come cinghia di trasporto per la sezione del trasportatore della montatrice SMT YSM20 corrispondente. Si prega di fornire il numero di serie della macchina e le fotografie di installazione per confermare l'applicazione esatta.

I due riferimenti appartengono a una serie di cinghie trasportatrici correlate, ma non si dovrebbe presumere l'intercambiabilità diretta. Confrontare la versione della macchina, le dimensioni della cinghia, la posizione di installazione, la struttura superficiale e la documentazione delle parti originali.

Si prega di fornire il numero di parte, il modello della macchina, il numero di serie della macchina, la quantità richiesta, la posizione del trasportatore, le fotografie della vecchia cinghia, la circonferenza, la larghezza, lo spessore, il paese di destinazione e il livello di qualità richiesto.

Quando le cinghie accoppiate hanno un tempo di servizio e un'usura simili, la sostituzione di entrambe può aiutare a mantenere un movimento equilibrato. La decisione finale dovrebbe basarsi sulle condizioni fisiche, sui requisiti di manutenzione della macchina e sulle prestazioni del trasportatore.

Le possibili cause includono tensione irregolare, disallineamento della puleggia, contatto con il binario, percorso errato, danno al cuscinetto, contaminazione o specifica della cinghia inadeguata. La causa meccanica dovrebbe essere corretta prima di continuare il funzionamento.

Invia la tua richiesta con le seguenti informazioni per una conferma più rapida:

• Numero di parte: KLW-M917H-00.
• Modello macchina.
• Numero di serie macchina.
• Posizione trasportatore.
• Quantità richiesta.
• Requisito di qualità originale o compatibile.
• Dimensioni cinghia.
• Fotografie vecchia cinghia.
• Paese di destinazione.
• Data di consegna richiesta.

Sono benvenuti ordini di campioni, quantità per manutenzione, ordini misti di pezzi di ricambio SMT e acquisti regolari di fabbrica. La disponibilità del prodotto, le misurazioni, i requisiti di qualità, i dettagli di ispezione, l'imballaggio e i programmi di consegna possono essere confermati prima dell'ordine.
