Elettrovalvola YAMAHA KHY-M7153-101 KOGANEI JA10AA-36W YS24 SMT

Elettrovalvola YAMAHA KHY-M7153-101 KOGANEI JA10AA-36W YS24 SMT

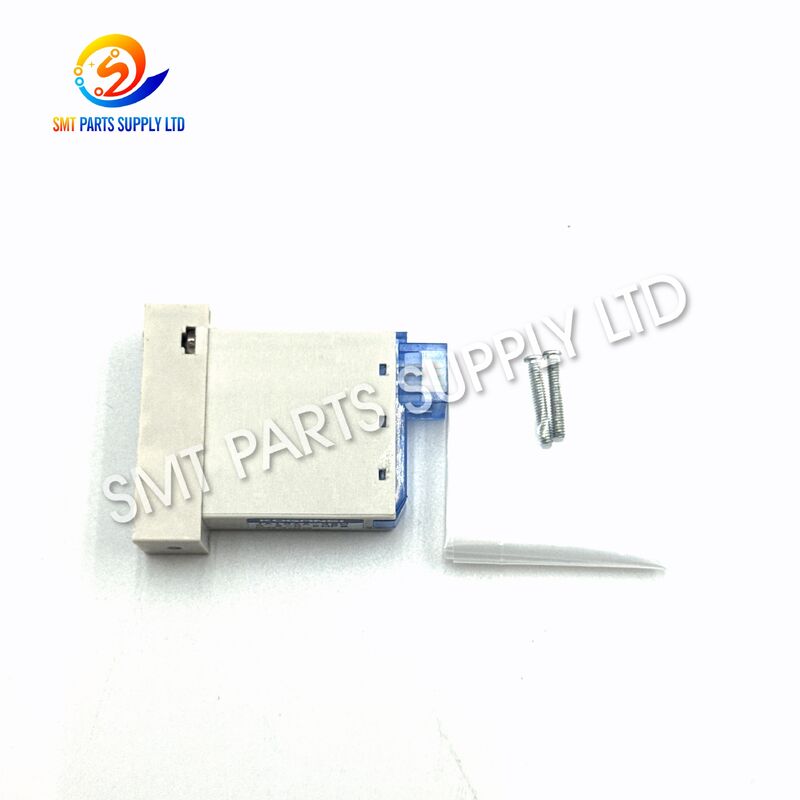

La YAMAHA KHY-M7153-101 KOGANEI JA10AA-36W è un'elettrovalvola pneumatica compatta progettata per la commutazione del circuito dell'aria all'interno di una testa di macchina pick-and-place SMT o di un relativo gruppo pneumatico. Il numero di parte esatto KHY-M7153-101 è associato principalmente all'attrezzatura YS24, mentre i riferimenti KHY-M7153-10 e KHY-M7153-10X strettamente correlati si trovano anche nelle applicazioni di valvole per macchine YG12, YS12, YS24, YG12F e YS12F. L'esatta compatibilità deve essere sempre confermata dall'etichetta della valvola installata, dalla revisione della macchina, dalla disposizione del collettore e dalla configurazione del connettore.

Installata in una macchina di posizionamento ad alta velocità, la valvola aiuta a commutare il flusso d'aria pneumatico necessario per la generazione del vuoto, il rilascio del vuoto, il soffiaggio o altre operazioni di posizionamento della testa. Il suo corpo compatto è adatto per spazi di installazione limitati, mentre la rapida risposta elettrico-pneumatica supporta cicli ripetitivi di prelievo e posizionamento dei componenti. È adatto per la manutenzione preventiva, la riparazione dell'unità principale, la risoluzione dei problemi pneumatici e la sostituzione di una valvola danneggiata o a commutazione lenta.

Identificazione del prodotto

Causa

Un'elettrovalvola SMT funziona ripetutamente durante la raccolta, il trasporto, l'allineamento, il posizionamento e il rilascio dei componenti. Poiché esegue un gran numero di cicli di commutazione, le prestazioni della valvola potrebbero diminuire gradualmente a causa di usura interna, contaminazione, guasto elettrico o perdite in altre parti del circuito pneumatico.

Un allarme della macchina non significa sempre che la valvola stessa sia guasta. Prima della sostituzione è necessario ispezionare anche il filtro dell'aria, il generatore di vuoto, i tubi, l'ugello, la guarnizione del collettore, il connettore, il cablaggio e il segnale di controllo.

Problemi comuni e possibili cause

Perché le prestazioni delle valvole possono diminuire

Soluzione

La sostituzione di una valvola KHY-M7153-101 malfunzionante con un'unità JA10AA-36W correttamente abbinata può aiutare a ripristinare la funzione di commutazione pneumatica prevista del circuito dell'aria della testa di posizionamento.

Una sostituzione opportunamente selezionata può contribuire a migliorare la risposta del vuoto, la stabilità di prelievo del componente, i tempi di rilascio e l'uniformità di funzionamento della macchina. Tuttavia, la sostituzione deve essere completata solo dopo aver controllato l'intero circuito pneumatico ed elettrico.

Procedura consigliata per la risoluzione dei problemi e la sostituzione

Vantaggi operativi

Specifiche

Specifiche del prodotto specifiche della macchina

Dati di riferimento della serie KOGANEI JA

KOGANEI descrive la serie JA come una piattaforma di elettrovalvole sottile e compatta con una larghezza della valvola di circa 10,5 mm. La serie supporta diverse configurazioni pneumatiche, comprese le disposizioni a due porte, tre porte, cinque porte e tre porte tandem. Le specifiche esatte di JA10AA-36W devono ancora essere confermate dal prodotto installato poiché i suffissi specifici della macchina possono rappresentare requisiti elettrici o di montaggio personalizzati.

I valori sopra riportati sono riferimenti al catalogo della serie JA piuttosto che una garanzia per ogni valvola macchina JA10AA-36W personalizzata. La selezione finale deve basarsi sulla marcatura completa della vecchia valvola e sulla configurazione della macchina. Le informazioni del catalogo ufficiale della serie JA elencano l'aria come mezzo, funzionamento con pilota interno, un intervallo di pressione operativa di 0,2–0,7 MPa, tensione standard 24 V CC e configurazioni di porte multiple.

Avviso importante sul codice modello

I caratteri "36W" inJA10AA-36Wdovrebbero essere trattati come parte della designazione completa del modello di valvola. Non devono essere interpretati automaticamente come una potenza elettrica nominale di 36 watt.

Prima dell'installazione, confermare:

Applicazione

L'elettrovalvola KHY-M7153-101 JA10AA-36W viene utilizzata nel sistema pneumatico di una macchina SMT in cui un segnale di controllo elettrico deve commutare rapidamente l'aria compressa tra diversi percorsi pneumatici.

Aree di applicazione primarie

Guida alla compatibilità delle macchine

Il riferimento esatto KHY-M7153-101 è stato elencato specificamente come valvola YS24, mentre le valvole JA10AA-36W che trasportano i riferimenti KHY-M7153-10 o KHY-M7153-10X sono commercializzate anche per diversi modelli di macchine YG e YS. Il metodo di ordinazione più sicuro è quello di abbinare il codice articolo completo e la fotografia della vecchia valvola invece di fare affidamento solo sulla famiglia della macchina.

Acquirenti adatti

Come funziona

Un'elettrovalvola converte un comando di controllo elettrico in una commutazione pneumatica. All'interno di una macchina di posizionamento SMT, il controller invia un segnale di tensione quando è richiesta un'operazione di vuoto, rilascio, soffiaggio o altra operazione con aria.

Sequenza operativa

La serie JA comprende diverse disposizioni di porte e posizioni. Pertanto, la logica del flusso d'aria interno della valvola sostitutiva deve corrispondere all'unità originale. Una valvola con dimensioni esterne simili ma con funzione interna diversa potrebbe non far funzionare correttamente la macchina.

Rapporto con il sistema di testa SMT

Come scegliere

La corretta selezione della valvola è essenziale perché diverse versioni KHY-M7153 possono avere corpi simili ma applicazioni della macchina, specifiche della bobina, connettori o funzioni pneumatiche diverse.

Lista di controllo della selezione

Non selezionare solo in base all'aspetto

Due valvole possono sembrare quasi identiche ma hanno caratteristiche diverse:

Informazioni necessarie per un preventivo accurato

Si prega di fornire le seguenti informazioni quando si invia una richiesta:

Guida all'installazione

L'installazione deve essere eseguita da personale di manutenzione qualificato dopo che l'apparecchiatura è stata arrestata, isolata e depressurizzata.

Procedura di installazione

Raccomandazioni per la manutenzione

Qualità e conferma dell'ordine

Per ridurre gli ordini errati, la valvola deve essere controllata utilizzando sia l'identificazione della macchina che quella dei componenti pneumatici.

Conferma pre-spedizione

Strategia consigliata per i pezzi di ricambio

Per le fabbriche che utilizzano più macchine dello stesso modello, il mantenimento di una piccola quantità di valvole confermate può ridurre i tempi di attesa durante un guasto pneumatico imprevisto. La quantità di stock consigliata dovrebbe essere basata sul numero di macchine, sulle ore di produzione, sulla frequenza storica dei guasti, sui tempi di consegna del fornitore e sull'importanza della linea di produzione.

Domande frequenti

1. KHY-M7153-101 è uguale a KHY-M7153-10 o KHY-M7153-10X?

Questi riferimenti appartengono a una famiglia di valvole strettamente correlata, ma non devono essere automaticamente considerati completamente intercambiabili. Confermare la marcatura completa della valvola, il modello della macchina, il connettore, la posizione del collettore, le specifiche della bobina e la disposizione delle porte pneumatiche. Si consiglia vivamente di scattare una fotografia della valvola installata prima di ordinare.

2. Quale macchina SMT utilizza la valvola KHY-M7153-101 JA10AA-36W?

KHY-M7153-101 è principalmente associato alla macchina pick-and-place YS24 SMT. I riferimenti KHY-M7153-10 e KHY-M7153-10X JA10AA-36W correlati possono apparire anche nelle applicazioni YG12, YS12, YS24, YG12F e YS12F, ma è necessario confermare l'esatta compatibilità.

3. “36W” significa che la valvola consuma 36 watt?

Non si dovrebbe trarre alcuna conclusione sul consumo di energia elettrica dal solo suffisso “36W”. Fa parte della designazione completa del modello JA10AA-36W. Confermare la tensione nominale effettiva e le specifiche elettriche dall'etichetta della valvola originale, dal disegno della macchina o dalla documentazione tecnica approvata prima dell'installazione.

4. Questa valvola può risolvere problemi di basso vuoto o di errore di raccolta?

Potrebbe risolvere il problema quando la valvola originale presenta perdite interne, commutazione lenta, contaminazione, guasto della bobina o funzionamento instabile. Tuttavia, un vuoto basso può anche essere causato da un ugello bloccato, un filtro usurato, un tubo danneggiato, una guarnizione che perde, un eiettore debole, un'altezza di aspirazione errata o un problema del sensore.

5. Quali informazioni devono essere fornite prima di ricevere un preventivo?

Si prega di inviare il modello della macchina, il numero di serie, il codice articolo KHY-M7153-101, la marcatura della valvola JA10AA-36W, la quantità richiesta, la condizione di fornitura preferita, il paese di destinazione e fotografie chiare della vecchia etichetta della valvola, del connettore, della direzione del cavo, della superficie del collettore e della posizione di installazione.

Contattaci

Per prezzi, disponibilità, conferma di compatibilità e consegna internazionale, invia le informazioni sulla macchina e le vecchie fotografie della valvola insieme alla tua richiesta.

Per una conferma più rapida, includere:

Modello macchina + Numero di serie macchina + Codice articolo + Modello valvola + Quantità + Paese di consegna
