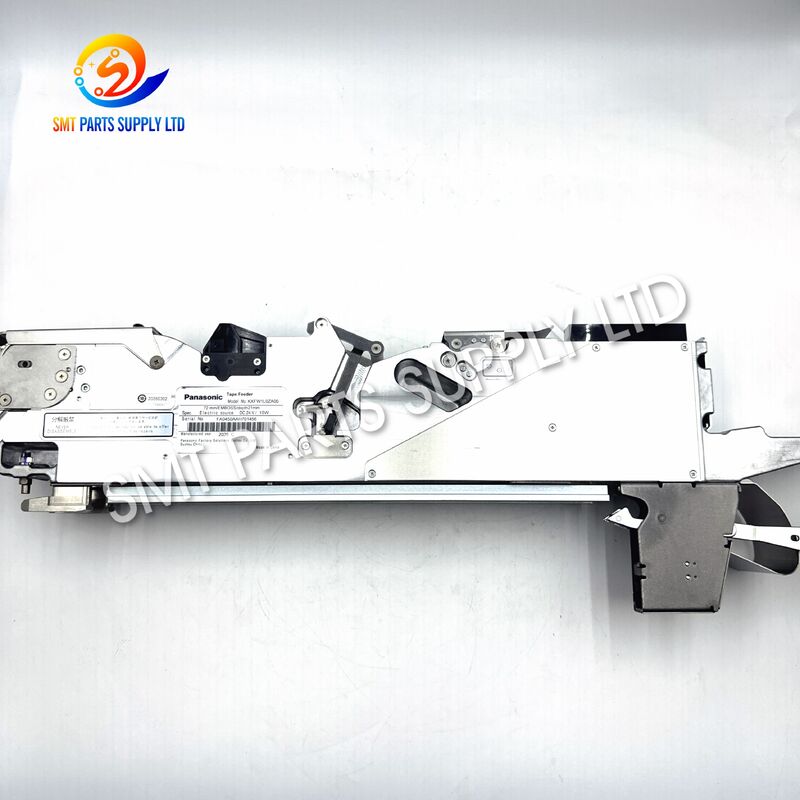

Panasonic KXFW1L0ZA00 Alimentatore di nastro a tasca profonda da 72 mm CM402 CM602 NPM FA0450AAH701456

Panasonic KXFW1L0ZA00 72mm Deep-Pocket Tape Feeder CM402 CM602 NPM FA0450AAH701456

IlPanasonic KXFW1L0ZA00 72 mm SMT tape feederè progettato per applicazioni di alimentazione automatica dei componenti su dispositivi compatibiliapparecchiature di pick-and-place della serie CM402, CM602 e NPMQuesto alimentatore è destinato alle applicazioni di nastro portante in rilievo dove i componenti elettronici più grandi richiedono più spazio di alimentazione rispetto ai componenti standard a nastro stretto.La configurazione KXFW1L0ZA00 è comunemente associata a unApplicazione di nastro portante a tasca profonda da 72 mm, che lo rende adatto per programmi di produzione che coinvolgono dispositivi confezionati più grandi, connettori, moduli, interruttori e altri componenti a nastro e bobina.

Durante l'assemblaggio del PCB, l'alimentatore avanza il nastro portante in passaggi controllati e presenta ogni componente in una posizione ripetibile per la testa di posizionamento.La presentazione stabile del materiale aiuta a migliorare la consistenza del raccolto, ridurre gli interventi inutili degli operatori e mantenere la continuità della produzione.

Per l'identificazione dell'acquisto, gli acquirenti possono specificareKXFW1L0ZA00,larghezza del nastro di 72 mm, modello di macchina applicabile, informazioni sull'etichetta dell'alimentatore e riferimentoFA0450AAH701456.

Le linee di produzione SMT elaborano migliaia di diversi pacchetti di componenti elettronici.connessioni, sensori e altri dispositivi più grandi possono richiedere un nastro in rilievo significativamente più ampio.

Quando un componente viene fornito in nastro portante da 72 mm, la scelta del corretto alimentatore diventa particolarmente importante.

Un alimentatore inadeguato può causare:

Un alimentatore non è semplicemente un dispositivo di stoccaggio per la bobina dei componenti, ma un meccanismo di consegna di materiale di precisione che deve coordinarsi con la macchina di pick-and-place durante ogni ciclo di posizionamento.

Usura meccanica

Il funzionamento a lungo termine dell'alimentatore comporta l'indicizzazione ripetuta del nastro, la manipolazione del nastro di copertura, il movimento del rullo e la presentazione dei componenti.Le parti meccaniche possono subire un'usura graduale dopo lunghi cicli di produzione.

Introduzione di nuovi prodotti

Un nuovo programma di assemblaggio dei PCB può introdurre componenti più grandi forniti su nastro portante da 72 mm, creando un requisito per una specifica aggiuntiva dell'alimentatore.

Espansione della capacità produttiva

Le fabbriche che aggiungono nuove linee di montaggio o aumentano la produzione potrebbero aver bisogno di alimentatori aggiuntivi per evitare di spostare le attrezzature tra le linee di produzione.

Inventario di manutenzione preventiva

Mantenere disponibili come unità di ricambio alimentatori critici aiuta i reparti di manutenzione a rispondere rapidamente quando un alimentatore in funzione ha bisogno di ispezione o riparazione.

Cambio frequente di prodotto

Gli alimentatori aggiuntivi possono essere preparati offline prima di un cambiamento di produzione, contribuendo a ridurre il tempo di installazione presso la macchina di posizionamento.

Instabilità dell'alimentazione

Errori ripetuti nella selezione dei componenti, avanzamento inconsistente del nastro, resistenza anormale o ingorghi del nastro portante possono indicare che l'alimentatore ha bisogno di manutenzione o sostituzione.

Il KXFW1L0ZA00 fornisce una soluzione di alimentazione dedicata per componenti elettronici confezionati inn.c.a..

La sua funzione primaria è quella di spostare il nastro per componenti attraverso un percorso di alimentazione controllato, rimuovere o gestire il nastro di copertura, posizionare correttamente ciascuna tasca portante,e presentare il componente alla testa di posizionamento.

La sequenza di alimentazione può essere riassunta come:

Caricamento del rullo portante → Guida del nastro → Separazione del nastro di copertura → Avanzamento indicizzato → Presentazione del componente → Pickup → Prossimo avanzamento della tasca

Ogni movimento deve essere ripetibile perché anche una piccola variazione di posizionamento presso l'alimentatore può influenzare il processo di raccolta dei componenti.

Le moderne fabbriche EMS e OEM spesso lavorano molti assemblaggi di PCB utilizzando la stessa attrezzatura di produzione.

Un programma di produzione può richiedere:

• componenti passivi in miniatura;
• circuiti integrati;
• connettori;
• prese di corrente;
• interruttori;
• moduli;
• sensori;
• dispositivi elettromeccanici;
• componenti confezionati di grandi dimensioni.

Poiché questi componenti utilizzano diverse larghezze di nastro portante e disegni di tasca, le fabbriche normalmente mantengono più specifiche di alimentatore.

Il KXFW1L0ZA00 espande la capacità di alimentazione nelCategoria di nastro larghe da 72 mm, permettendo l'integrazione di componenti di grandi dimensioni con nastro e bobina in programmi di posizionamento automatizzati.

Il modello di alimentatore da solo è utile per l'identificazione, ma fornire informazioni aggiuntive migliora notevolmente la precisione dell'acquisto.

Le diverse larghezze di nastro richiedono diverse configurazioni dell'alimentatore.

Importante:Gli alimentatori con la stessa larghezza nominale del nastro possono comunque differire nella configurazione della tasca, nella progettazione del sensore, nella generazione della macchina, nell'interfaccia meccanica o nella struttura di alimentazione.La verifica del modello è pertanto necessaria prima dell'ordine.

Il KXFW1L0ZA00 è utilizzato come parte di un sistema di produzione SMT automatizzato che posiziona componenti elettronici su schede di circuiti stampati.

È adatto ad ambienti di produzione quali:

• servizi di fabbricazione elettronica;
• fabbriche di elettronica OEM;
• produzione di elettronica per l'automobile;
• apparecchiature di controllo industriali;
• elettronica di comunicazione;
• elettronica per la casa intelligente;
• produzione di alimentazione elettrica;
• produzione di display e LED;
• assemblaggio di elettronica medica;
• produzione di elettronica di consumo.

Un alimentatore da 72 mm è utile quando un componente non può essere confezionato in modo efficiente in nastro portante più stretto.

Le categorie di potenziali componenti possono includere:

• connettori;
• prese di corrente;
• interruttori;
• sensori;
• moduli;
• circuiti integrati più grandi;
• componenti di schermatura;
• dispositivi elettromeccanici;
• componenti speciali confezionati.

La compatibilità effettiva dei componenti dovrebbe essere sempre determinata dalla specifica completa del nastro portante.

Per gli impianti di produzione che utilizzano apparecchiature di posizionamento CM402, il KXFW1L0ZA00 può essere considerato quando il programma di produzione richiede la corrispondente configurazione di alimentazione da 72 mm.

L'acquirente deve verificare:

Modello di macchina + modello di alimentatore + larghezza del nastro + confezione del componente + etichetta del alimentatore.

Questo approccio è più affidabile rispetto all'acquisto basato esclusivamente sull'aspetto dell'alimentatore.

Gli ambienti di produzione CM602 gestiscono spesso più larghezze di alimentatore all'interno di una linea.

Un alimentatore dedicato da 72 mm può essere richiesto quando vengono introdotti componenti con nastro più grandi in un programma PCB.

La corretta manutenzione dell'alimentatore contribuisce a sostenere una presentazione stabile dei componenti e un funzionamento efficiente della linea.

L'alimentatore può anche essere utilizzato in applicazioni applicabili della serie NPM in cui la configurazione della macchina e dell'alimentatore corrisponda.

Poiché le macchine di produzione possono avere generazioni e interfacce di alimentazione diverse, il cliente deve fornire il modello esatto della macchina prima dell'acquisto.

Il KXFW1L0ZA00 può essere immagazzinato come alimentatore di ricambio o di riserva.

Ciò è particolarmente utile per le fabbriche in cui l'interruzione della produzione è costosa.

Un alimentatore di riserva può supportare:

• sostituzione di emergenza;
• manutenzione programmata;
• rotazione di riparazione dell'alimentatore;
• nuovi programmi di produzione;
• espansione della capacità;
• preparazione del materiale offline.

L'operatore installa la bobina del componente elettronico sul alimentatore secondo l'orientamento richiesto.

L'orientamento corretto del rullo è importante perché la polarità dei componenti, la direzione e l'orientamento del pick-up devono corrispondere al programma di posizionamento.

Il nastro portante da 72 mm è guidato nel percorso del nastro alimentatore.

Un percorso corretto aiuta a garantire che il nastro rimanga centrato e si impegni correttamente con il meccanismo di indicizzazione.

Il nastro di copertura protettivo passa attraverso il percorso di peeling o di movimentazione indicato.

Man mano che il nastro portante avanza, il nastro di copertura viene separato dalle tasche dei componenti in modo che ciascun componente diventi accessibile all'ugello di posizionamento.

L'alimentatore fa avanzare il nastro con un passo definito.

Questo movimento posiziona la prossima tasca di componenti al punto di raccolta della macchina.

L'avanzamento ripetibile è essenziale per un preciso funzionamento di posizionamento ad alta velocità.

Il componente è esposto e posizionato sotto la testa di posizionamento.

L'ugello di posizionamento si avvicina alla tasca e raccoglie il componente usando il vuoto.

Dopo il prelievo, la macchina può eseguire il riconoscimento dei componenti, l'allineamento o altre verifiche programmate prima del posizionamento sul PCB.

Il posizionamento stabile dell'alimentatore consente condizioni di raccolta coerenti.

Una volta rimosso un componente, l'alimentatore avanza nuovamente il nastro portante.

Il ciclo continua ripetutamente:

Avanzare → Presente → Scegliere → Avanzare

Ciò consente un montaggio automatico continuo in tutto il rullo caricato.

Quando la bobina è esaurita, l'operatore sostituisce o ricarica il materiale secondo il programma di produzione.

Un alimentatore di riserva adeguatamente preparato può ridurre il tempo necessario per questo passaggio.

Quando si sostituisce un alimentatore esistente, controllare l'etichetta di identificazione.

Il modello richiesto deve recitare:

KXFW1L0ZA00

Non acquistare basandosi solo sulle fotografie, poiché alimentatori simili possono avere configurazioni interne diverse.

Misurare o verificare le specifiche di imballaggio del nastro portante del componente.

Questo alimentatore è destinato alCategoria di alimentatore da 72 mm.

Scegliere la larghezza sbagliata può causare:

• caricamento errato;
• problemi di allineamento del nastro;
• manovrazione impropria del rullo;
• errori di raccolta dei componenti;
• rendimenti inutili.

Per componenti più grandi, i nastri portanti possono utilizzare tasche profonde in rilievo.

La profondità della sacca è particolarmente importante perché determina se un componente ha spazio sufficiente all'interno del nastro portante.

Se possibile, fornire il disegno del nastro portante del componente.

Non basta affermare:

¢Necessità di un alimentatore SMT. ¢

Invece, indicare l'esatta denominazione della macchina.

Per esempio:

Macchina:CM402
Alimentazione:KXFW1L0ZA00
Larghezza del nastro:72 mm

Questo migliora notevolmente l'accuratezza dell'identificazione del prodotto.

Una fotografia chiara dell'etichetta dell'alimentatore può aiutare a verificare:

• modello;
• informazioni di serie;
• versione alimentatrice;
• marchi di identificazione;
• numeri di riferimento pertinenti.

Ciò è particolarmente utile quando si acquistano pezzi di ricambio per apparecchiature che funzionano da molti anni.

SeFA0450AAH701456Se il prodotto è presente nel registro degli acquisti, nella documentazione della macchina, nel sistema di inventario o nell'etichetta dell'alimentatore, inserirlo insieme a KXFW1L0ZA00 nella richiesta.

L'utilizzo di entrambi gli identificatori fornisce al fornitore maggiori informazioni per la conferma.

Per gli alimentatori a banda larga, le informazioni supplementari sui componenti possono essere preziose.

I dati raccomandati includono:

Prima di confermare un ordine, controlla quanto segue:

Rimuovere la polvere, i residui di nastro adesivo, le particelle adesive e altre sostanze contaminanti dalle aree accessibili.

Un percorso di nastro pulito aiuta a mantenere il progresso del materiale liscio.

Controlla le guide per:

• deformazione;
• scioltezza;
• contaminazione;
• usura anormale.

Una guida errata del nastro può consentire il movimento laterale del nastro e ridurre la consistenza della posizione di raccolta.

Il nastro portante deve progredire liscio senza eccessiva resistenza o rumore insolito.

Se l'alimentazione diventa irregolare, ispezionare il meccanismo prima di continuare la produzione in grandi volumi.

Il nastro di copertura deve sbucciare costantemente senza eccessiva tensione.

Il peeling instabile può causare:

• movimento dei componenti;
• deformazione del nastro;
• alimentazione interrotta;
• errori di raccolta.

Gli alimentatori di ricambio devono essere conservati in un luogo pulito, asciutto e protetto.

Evitare di impilare i gruppi di alimentazione di precisione senza una protezione adeguata.

Dopo la pulizia, la riparazione o la conservazione a lungo termine, effettuare un test di alimentazione prima di assegnare l'unità a un lavoro di produzione urgente.

La macchina di posizionamento funziona meglio quando ogni componente raggiunge una posizione di raccolta ripetibile.

Un alimentatore correttamente selezionato garantisce questa consistenza.

L'avanzamento del nastro stabile riduce la necessità per gli operatori di fermare ripetutamente la linea e correggere i problemi di alimentazione.

Gli alimentatori aggiuntivi possono essere preparati in anticipo mentre un altro prodotto è ancora in funzione.

Ciò contribuisce a ridurre il tempo tra i lavori di produzione.

Tenere in inventario gli alimentatori di ricambio specifici per il modello aiuta i team di manutenzione a reagire in modo più efficiente ai problemi dell'apparecchiatura.

Utilizzo di un'identificazione completa come:

KXFW1L0ZA00 + 72mm + CM402/CM602/NPM + FA0450AAH701456

è significativamente più accurato che richiedere solo un alimentatore da 72 mm.

Questo prodotto è indicato per:

Per gli acquisti industriali professionali, l'ispezione del alimentatore dovrebbe concentrarsi sia sull'identificazione che sulla condizione.

I requisiti specifici di ispezione o di prova devono essere indicati prima della conferma dell'ordine.

Un alimentatore di precisione deve essere protetto da urti, polvere, umidità e movimenti incontrollati durante il trasporto.

Le procedure di imballaggio raccomandate includono:

• pulire l'alimentatore prima dell'imballaggio;
• proteggere le sezioni meccaniche di precisione;
• componenti mobili sicuri;
• utilizzare materiali ammortizzanti;
• evitare il contatto diretto tra più alimentatori;
• utilizzare una confezione esterna resistente;
• aggiungere imballaggi rinforzati per quantità maggiori;
• utilizzare protezione contro l'umidità ove necessario.

Un buon imballaggio aiuta a garantire che l'alimentatore arrivi in condizioni idonee per l'ispezione e l'installazione.

Il KXFW1L0ZA00 è un alimentatore di nastro SMT da 72 mm utilizzato per avanzare il nastro portante in rilievo e presentare componenti elettronici a macchine di pick-and-place compatibili.sostituzione di manutenzione, l'espansione dell'inventario di alimentatori e le applicazioni di cambio di linea.

L'alimentatore è associato a piattaforme di produzione compatibili CM402, CM602 e applicabili della serie NPM.gli acquirenti devono fornire il modello esatto della macchina e l'etichetta di alimentazione esistente prima di effettuare un ordine.

La larghezza del nastro determina la categoria dell'alimentatore meccanico.o presentare correttamente il nastro componente.

Si prega di fornire il modello KXFW1L0ZA00, il riferimento FA0450AAH701456, il modello della macchina, richiesta di nastro da 72 mm, informazioni di tasca, quantità, fotografia dell'etichetta dell'alimentatore, dimensioni dei componenti, se disponibili,condizione richiesta, destinazione di consegna e calendario di consegna previsto.

Si', e' adatto per la sostituzione e l'inventario di riserva dove la configurazione della macchina corrisponde.Il mantenimento di un alimentatore di ricambio adeguato può ridurre l'interruzione della produzione quando un alimentatore in funzione richiede la riparazione, pulizia, ispezione o manutenzione programmata.

Ho bisogno di unKXFW1L0ZA00 72 mm SMT tape feederper le apparecchiature di produzione CM402, CM602 o NPM applicabili?

Mandateci il vostroModello di alimentatore, modello di macchina, foto dell'etichetta, larghezza del nastro, specifiche della tasca, quantità, condizione richiesta e paese di destinazione.

Possiamo aiutarvi a verificare le specifiche, identificare il prodotto, preparare il preventivo, i requisiti di imballaggio, confermare i tempi di consegna e organizzare le spedizioni internazionali.

Invia la tua richiesta oggi per il prezzo, la disponibilità, la conferma della compatibilità e il supporto per l'acquisto.
