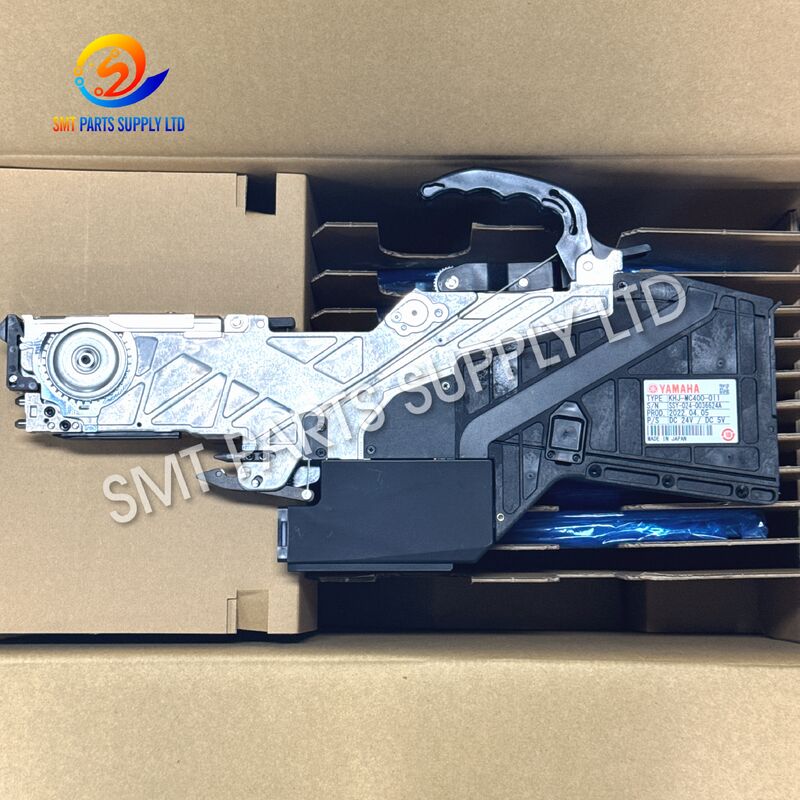

YAMAHA KHJ-MC400-011 Alimentatore elettrico SS24mm per YS24 YSM10 YSM20

Alimentatore elettrico YAMAHA KHJ-MC400-011 SS 24mm per YS24 YSM10 YSM20

L'alimentatore elettrico KHJ-MC400-011 SS da 24 mm fornisce componenti elettronici confezionati in nastro alle macchine di posizionamento SMT compatibili. Avanza il nastro portante, espone le tasche dei componenti attraverso il percorso di gestione del nastro di copertura e posiziona i componenti per la raccolta da parte dell'ugello di posizionamento. Il suo ruolo è la presentazione dei componenti all'interno del processo di assemblaggio.

Questo alimentatore è destinato a requisiti di approvvigionamento che coinvolgono macchine YAMAHA YS24, YSM10 e YSM20, soggetto a verifica della configurazione dell'alimentatore installato. Il numero di parte completo, le specifiche del nastro e l'interfaccia della macchina devono essere controllati insieme prima dell'acquisto.

Per i team di manutenzione, un alimentatore correttamente abbinato fornisce un'opzione di sostituzione quando un'unità esistente sviluppa guasti di alimentazione confermati. Per i pianificatori di produzione, alimentatori aggiuntivi possono supportare la preparazione dei rulli e le scorte di riserva. La designazione 24 mm si riferisce alla larghezza del nastro portante; il passo della tasca, le dimensioni del componente e la profondità del nastro rimangono fattori di selezione separati. Un'identificazione accurata aiuta gli acquirenti a ottenere un preventivo pertinente e a prepararsi per l'installazione con minori incertezze.

Causa: Perché i problemi di alimentazione del nastro influiscono sull'assemblaggio

Il prelievo affidabile dei componenti inizia con una presentazione coerente del nastro. Quando le tasche si fermano nella posizione sbagliata o il nastro di copertura non si sbuccia correttamente, la macchina può riscontrare prelievi mancati, tentativi ripetuti o interruzioni che richiedono l'attenzione dell'operatore.

Le possibili cause includono componenti di indicizzazione usurati, guide del nastro danneggiate, impostazioni inadatte e resistenza eccessiva del rullo. Tuttavia, sintomi simili possono anche derivare dall'ugello, dal sistema di vuoto o dai dati del componente. Diagnosticare la fonte prima di decidere che la sostituzione dell'alimentatore è necessaria.

Soluzione: Abbinare la sostituzione alla configurazione effettiva

Il KHJ-MC400-011 fornisce un riferimento di acquisto specifico per un requisito di alimentatore SS 24 mm. Iniziare con l'etichetta dell'unità esistente, quindi confrontare la configurazione della macchina e il materiale utilizzato nella produzione.

Per un guasto confermato dell'alimentatore, una sostituzione adeguata può ripristinare la funzione di alimentazione dei componenti richiesta. Per una configurazione di produzione aggiuntiva, controllare la capacità dell'alimentatore, le posizioni di montaggio disponibili e il rullo del componente previsto prima di ordinare.

Una richiesta chiara dovrebbe collegare il numero di parte richiesto con la sua applicazione pratica. Ciò consente ai team di acquisto e ingegneria di valutare la stessa specifica.

Specifiche

Comprensione della larghezza del nastro e del passo di alimentazione

La specifica 24 mm non descrive la distanza tra i componenti. La larghezza del nastro portante e il passo della tasca sono misurazioni diverse, ed entrambe influiscono sulla selezione o sulla configurazione dell'alimentatore.

La profondità del nastro e le caratteristiche del nastro di copertura influenzano anche la presentazione del componente. Fornire un disegno di imballaggio quando si introduce un nuovo componente, specialmente quando il suo rullo differisce dai materiali già qualificati sulla linea.

Applicazione

Questo alimentatore SS 24 mm è rilevante per i lavori di assemblaggio SMT che utilizzano nastro per componenti compatibile da 24 mm. Le potenziali applicazioni includono schede di controllo, apparecchiature di comunicazione, elettronica di potenza e prodotti di consumo.

La selezione dipende dalla specifica di imballaggio individuale piuttosto che dal nome del settore. Componenti come connettori o circuiti integrati possono essere adatti quando la loro geometria del nastro e i requisiti di prelievo corrispondono alla configurazione completa della macchina.

Come funziona

Il nastro portante segue il percorso guidato dell'alimentatore e si innesta con il meccanismo di indicizzazione. L'azionamento elettrico lo fa avanzare secondo la sequenza di alimentazione configurata, portando le tasche successive all'area di prelievo.

Il nastro di copertura si separa lungo il suo percorso previsto in modo che il componente sia accessibile. L'ugello della macchina raccoglie quindi il componente esposto e lo trasferisce nella sequenza di posizionamento.

Un caricamento corretto e impostazioni adeguate sono essenziali. Un trascinamento eccessivo del rullo, un nastro danneggiato o un passo della tasca errato possono influire sul funzionamento anche quando l'alimentatore è meccanicamente funzionante.

Come scegliere

Confermare l'identificazione completa

Utilizzare KHJ-MC400-011 nella richiesta e includere una fotografia leggibile dell'etichetta. Non presumere che un altro suffisso KHJ-MC400 sia intercambiabile solo perché ha la stessa larghezza nominale.

Controllare la macchina prevista

Indicare se l'alimentatore verrà utilizzato su apparecchiature YS24, YSM10 o YSM20. Includere fotografie dell'interfaccia quando la configurazione installata è incerta o è stata modificata.

Revisionare l'imballaggio del componente

Confermare la larghezza del nastro da 24 mm, il passo della tasca e la profondità del nastro. Per una nuova applicazione, fornire il disegno di imballaggio del componente e i requisiti di produzione pertinenti.

Definire la condizione e l'ambito di fornitura

Specificare la condizione richiesta e identificare gli accessori necessari. Richiedere fotografie dell'unità offerta e confermare cosa è incluso nel prezzo.

Accettare la verifica

Ove richiesto, richiedere il riconoscimento della macchina e una dimostrazione di alimentazione con materiale rappresentativo. Un utile registro di test identifica l'unità e spiega le condizioni in cui è stata controllata.

Ricezione e preparazione alla produzione

Al ricevimento, confrontare l'etichetta e gli accessori forniti con l'ordine. Ispezionare il connettore, la guida del nastro, le superfici di montaggio e il meccanismo di bloccaggio per danni visibili.

Seguire le procedure applicabili della macchina e dell'alimentatore per l'installazione. Confermare il riconoscimento e l'alimentazione di prova, quindi completare una prova controllata con il componente previsto prima del rilascio alla produzione normale. Registrare il risultato in modo che lo stato dell'unità sia chiaro per l'uso futuro.

FAQ

D1: 24 mm indica la larghezza massima del componente?

No. Identifica la larghezza nominale del nastro portante. Le dimensioni del componente devono adattarsi alla tasca del nastro ed essere compatibili con il percorso dell'alimentatore, l'ugello e la macchina di posizionamento. Utilizzare il disegno di imballaggio per valutare l'applicazione.

D2: Questo alimentatore può essere ordinato per YS24, YSM10 o YSM20?

Questi sono i riferimenti delle macchine target per questo prodotto. Fornire i dettagli della macchina e l'identificazione dell'alimentatore esistente prima dell'acquisto in modo che l'unità offerta possa essere revisionata rispetto alla configurazione installata.

D3: Un suffisso diverso può sostituire KHJ-MC400-011?

Un suffisso diverso richiede una verifica individuale. Confrontare l'etichetta, la configurazione e la documentazione tecnica pertinente. Un aspetto simile e la larghezza del nastro corrispondente non stabiliscono che due versioni dell'alimentatore siano intercambiabili.

D4: La sostituzione dell'alimentatore risolverà ogni problema di prelievo?

La sostituzione risolve i problemi causati da un alimentatore difettoso. I fallimenti di prelievo possono anche coinvolgere l'ugello, il vuoto, le condizioni del nastro o le impostazioni della macchina. Diagnosticare il problema e convalidare l'intera configurazione dopo la sostituzione.

D5: Cosa dovrebbe essere incluso in una richiesta di preventivo?

Inviare il numero di parte, la quantità, il modello della macchina, la condizione preferita e la destinazione. Aggiungere una fotografia dell'etichetta dell'alimentatore, la data di consegna richiesta e qualsiasi requisito di ispezione per aiutare a stabilire un'offerta chiara e comparabile.

Contattaci

Richiedi un preventivo per KHJ-MC400-011

Hai bisogno di un alimentatore SS 24 mm per sostituzione, scorte di riserva o un'altra configurazione di produzione? Condividi i dettagli della tua attrezzatura e i requisiti di acquisto per richiedere prezzi, disponibilità e opzioni di fornitura.

Invia l'etichetta del tuo alimentatore e la quantità richiesta per iniziare la tua richiesta di preventivo.
