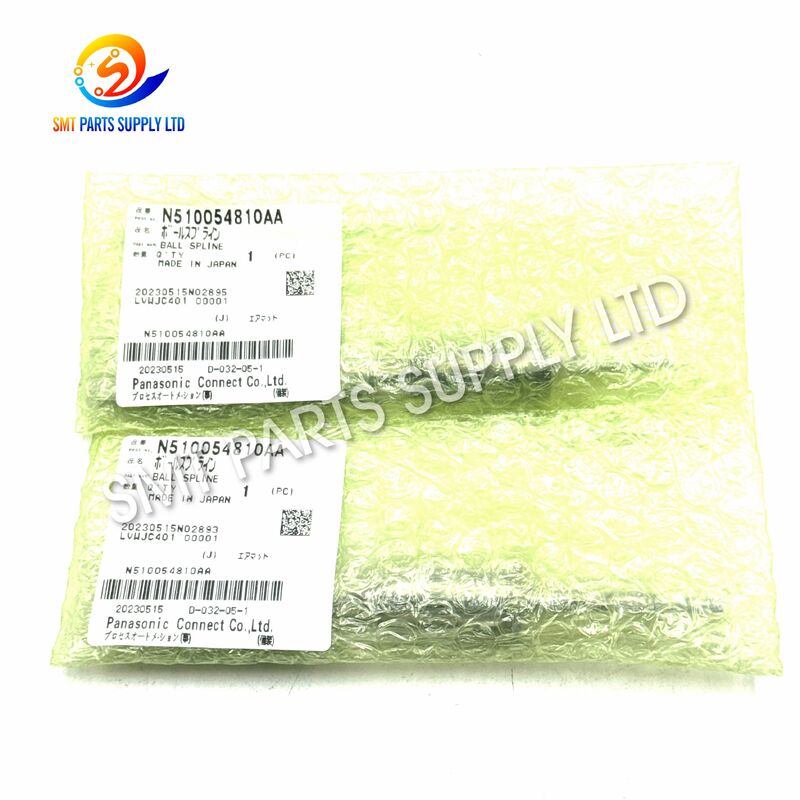

Panasonic N510054810AA Scanalatura a sfera H8 per CM402 CM602

Il Panasonic N510054810AA N510002505AA H8 Head Ball Spline è un componente di guida meccanica di precisione progettato per le teste H8 compatibili delle macchine SMT pick-and-place CM402 e CM602. La sua funzione principale è quella di guidare un movimento lineare fluido e accuratamente controllato all'interno della testa di posizionamento, contribuendo al contempo a limitare giochi radiali o rotazionali indesiderati.

Durante la produzione SMT ad alta velocità, la testa di posizionamento esegue cicli continui di prelievo, trasferimento, posizionamento e montaggio. Una guida meccanica stabile è quindi essenziale per mantenere un movimento costante della testa. Una ball spline usurata, contaminata, danneggiata o allentata può contribuire a resistenza anomala al movimento, vibrazioni meccaniche, gioco della testa o instabilità di posizionamento.

Questa H8 Head Ball Spline è adatta per la manutenzione della macchina, la ricostruzione della testa di posizionamento, la manutenzione preventiva e la sostituzione di componenti di movimento meccanici usurati. Per una selezione accurata, gli acquirenti devono confermare il numero di parte esistente, la configurazione della testa H8 e il modello della macchina prima di ordinare.

La testa di posizionamento H8 opera continuamente sotto accelerazione, decelerazione, movimento verticale e carico meccanico ripetuti. Nel corso di lunghi periodi di produzione, la ball spline può gradualmente usurarsi.

1. Usura Meccanica a Lungo Termine

Il movimento ripetuto tra l'albero della spline e gli elementi volventi interni può gradualmente alterare il gioco meccanico originale.

Con l'aumentare dell'usura, il meccanismo della testa può sviluppare un allentamento anomalo o un movimento incoerente.

2. Lubrificazione Insufficiente

Le parti di movimento lineare di precisione richiedono una condizione di lubrificazione appropriata.

Una lubrificazione insufficiente può aumentare l'attrito, creare resistenza aggiuntiva e accelerare l'usura delle superfici di contatto della spline.

3. Polvere e Contaminazione

Gli ambienti di produzione SMT possono contenere polvere fine, residui di grasso, detriti di componenti o altri contaminanti.

Materiali estranei che entrano nell'area di movimento possono interferire con la circolazione fluida delle sfere e il movimento della testa.

4. Collisione della Testa di Posizionamento

La collisione di un ugello, il contatto con il PCB, l'interferenza con un feeder o un impatto meccanico accidentale possono trasmettere shock attraverso l'assemblaggio della testa.

Un forte impatto può influenzare l'allineamento della ball spline o danneggiare i componenti meccanici correlati.

5. Manutenzione Errata

Smontaggio improprio, forza di installazione, disallineamento o lubrificazione inadeguata durante la manutenzione della testa possono ridurre la durata della ball spline.

6. Ore di Funzionamento Elevate

Le macchine che operano continuamente in produzione ad alto volume accumulano naturalmente un gran numero di cicli di posizionamento.

Per le macchine CM402 e CM602 più vecchie, i componenti meccanici della testa devono essere ispezionati periodicamente come parte della manutenzione preventiva.

Questi sintomi possono anche derivare da cuscinetti, alberi, motori, sensori, portaugelli, calibrazione o altri componenti della testa. Si raccomanda una diagnosi meccanica completa prima della sostituzione.

La sostituzione di una H8 Head Ball Spline usurata con il componente correttamente abbinato può aiutare a ripristinare il movimento meccanico controllato all'interno della testa di posizionamento.

Un processo di manutenzione raccomandato include:

Passaggio 1 – Ispezionare il Movimento della Testa

Verificare che la sezione mobile della testa H8 si muova fluidamente attraverso la sua normale corsa.

Passaggio 2 – Controllare il Gioco Meccanico

Ispezionare per gioco laterale anomalo, gioco rotazionale, vibrazioni o resistenza incoerente.

Passaggio 3 – Ispezionare la Condizione di Lubrificazione

Verificare che la spline e i componenti di precisione associati siano stati mantenuti con una lubrificazione adeguata.

Passaggio 4 – Controllare i Componenti Correlati

La ball spline lavora insieme ad altri meccanismi della testa. Dovrebbero essere ispezionati anche cuscinetti, alberi, supporti, componenti di montaggio, molle e parti di azionamento.

Passaggio 5 – Confermare il Numero di Parte Originale

Confrontare il componente rimosso con i riferimenti N510054810AA e N510002505AA prima di ordinare.

Passaggio 6 – Installare Correttamente

L'installazione deve essere eseguita da tecnici esperti nella manutenzione delle teste di posizionamento SMT e negli assemblaggi meccanici di precisione.

Passaggio 7 – Testare e Calibrare

Dopo la sostituzione, verificare la fluidità del movimento, la calibrazione della macchina, il funzionamento dell'ugello e le prestazioni di posizionamento di prova prima di restituire la macchina alla normale produzione.

Nota di Selezione: N510054810AA e N510002505AA devono essere confermati rispetto al componente installato originale. Non presumere l'intercambiabilità solo dal modello della macchina, poiché le revisioni della macchina e le configurazioni della testa possono differire.

La H8 Head Ball Spline N510054810AA / N510002505AA è utilizzata principalmente per la manutenzione di apparecchiature di posizionamento SMT ad alta velocità.

Manutenzione Testa CM402

Adatta per la manutenzione di teste di posizionamento H8 CM402 compatibili dove è stato identificato un gioco eccessivo, un movimento ruvido, contaminazione o usura.

Manutenzione Testa CM602

Utilizzata in configurazioni di testa CM602 compatibili dopo aver confermato il numero di parte originale e le specifiche della testa H8.

Ricostruzione Testa di Posizionamento

Le aziende professionali di assistenza SMT possono utilizzare la ball spline durante la ricostruzione di teste di posizionamento che richiedono il ripristino del movimento meccanico di precisione.

Manutenzione Preventiva

Per macchine con molte ore di funzionamento, l'ispezione della ball spline può essere inclusa nei programmi di manutenzione programmata della testa.

Settori Tipici

Una ball spline è un componente di movimento lineare di precisione progettato per consentire un movimento assiale fluido controllando al contempo la rotazione relativa e il movimento laterale indesiderati.

All'interno del meccanismo della testa di posizionamento H8, la ball spline guida la sezione mobile lungo un percorso lineare definito.

Sequenza Operativa

1. La macchina invia un comando di movimento.

Il sistema di controllo determina la posizione richiesta per la successiva operazione di prelievo o posizionamento.

2. Il meccanismo di azionamento della testa genera il movimento.

Il motore e i componenti di trasmissione correlati muovono il meccanismo della testa.

3. La ball spline guida la sezione mobile.

La spline mantiene un movimento assiale controllato e aiuta a mantenere allineato il meccanismo.

4. Gli elementi volventi riducono l'attrito.

La struttura interna a sfere consente un movimento ripetuto con minore resistenza rispetto a una semplice guida scorrevole.

5. L'ugello raggiunge la posizione richiesta.

Una guida meccanica stabile supporta un movimento di prelievo e posizionamento ripetibile.

Un processo operativo SMT semplificato è:

Prelievo Componente → Movimento Testa → Riconoscimento → Posizionamento PCB → Posizionamento Componente → Ritorno Testa

Durante la produzione continua, questo ciclo viene ripetuto migliaia di volte. Mantenere una buona condizione della spline contribuisce quindi a prestazioni meccaniche costanti.

Un abbinamento corretto è importante perché i componenti di precisione delle teste SMT possono apparire simili pur avendo specifiche meccaniche diverse.

1. Confermare il Numero di Parte

Verificare se il componente esistente è identificato come:

• N510054810AA
• N510002505AA

Non si raccomanda di ordinare solo in base all'aspetto.

2. Confermare la Macchina

Verificare se la macchina è:

• CM402
• CM602

3. Confermare la Configurazione della Testa H8

Il prodotto è destinato ad applicazioni con teste H8 compatibili. Altri tipi di teste di posizionamento possono utilizzare assemblaggi di spline diversi.

4. Confrontare il Componente Originale

Se l'identificazione è incerta, fornire foto che mostrano:

• Ball spline completa
• Entrambe le estremità dell'albero
• Posizione di installazione
• Marcature esistenti
• Assemblaggio testa correlato

5. Diagnosticare Prima di Sostituire

6. Ispezionare le Parti Correlate della Testa

Quando si ricostruisce una testa H8 più vecchia, è consigliabile ispezionare contemporaneamente altri componenti soggetti a usura.

Ciò può ridurre i tempi di fermo macchina ripetuti causati dalla sostituzione di un solo pezzo mentre altri componenti meccanici rimangono usurati.

Un'installazione e una manutenzione corrette sono importanti perché la ball spline opera all'interno di un assemblaggio meccanico di precisione.

D1: Qual è lo scopo principale della N510054810AA H8 Head Ball Spline?

Il suo scopo principale è guidare il movimento lineare controllato all'interno dell'assemblaggio della testa di posizionamento H8 compatibile. Aiuta a mantenere l'allineamento meccanico, ridurre il gioco indesiderato e supportare un movimento fluido e ripetitivo durante il prelievo e il posizionamento dei componenti SMT.

D2: Questa ball spline è adatta sia per CM402 che per CM602?

È referenziata per applicazioni con teste H8 compatibili associate alle macchine CM402 e CM602. Tuttavia, le revisioni della macchina e della testa possono differire, quindi il numero di parte esistente e la configurazione della testa devono essere confermati prima di ordinare.

D3: Quando dovrebbe essere sostituita una H8 Head Ball Spline?

La sostituzione potrebbe essere necessaria quando l'ispezione rivela un gioco meccanico eccessivo, movimento ruvido, vibrazioni, rumore anomalo, danni da contaminazione, movimento incoerente della testa o usura visibile sulla spline e sui componenti meccanici associati.

D4: N510054810AA e N510002505AA sono esattamente lo stesso pezzo?

Possono essere utilizzati come riferimenti correlati per questa applicazione, ma l'intercambiabilità diretta deve essere verificata rispetto al componente installato, alla configurazione della macchina e alla documentazione di manutenzione disponibile prima della sostituzione.

D5: Quali informazioni devo fornire per un preventivo?

Si prega di fornire il numero di parte richiesto, il modello della macchina, il tipo di testa H8, la quantità, la condizione preferita, il paese di consegna e le foto del componente esistente, se disponibili. Questi dettagli aiutano a migliorare l'accuratezza dell'abbinamento e l'efficienza del preventivo.

Hai bisogno di N510054810AA / N510002505AA H8 Head Ball Spline per CM402 o CM602?

Si prega di inviarci:

• Numero di parte richiesto
• Modello macchina
• Informazioni testa H8
• Quantità richiesta
• Condizione preferita
• Destinazione di consegna
• Foto del componente esistente, se disponibili

Possiamo assistere con l'identificazione del pezzo, la conferma della disponibilità, il preventivo, i tempi di consegna, i pezzi di ricambio correlati per la testa H8 e gli accordi di spedizione internazionale.

Invia la tua richiesta per la disponibilità attuale, il prezzo e la conferma dell'abbinamento.
