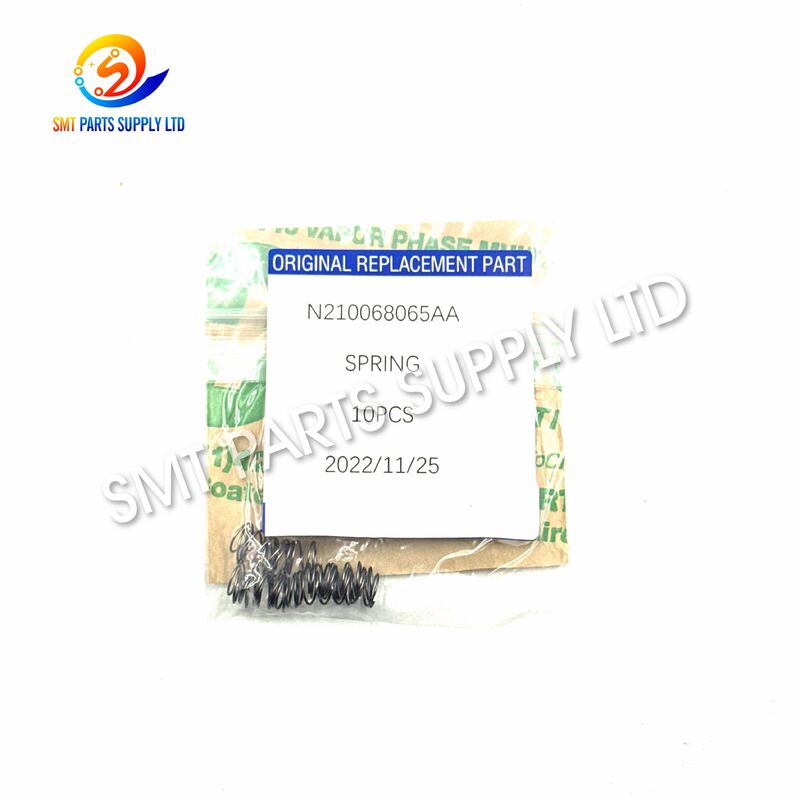

Panasonic N210068065AA Molla porta ugello per montatore CM402 CM602 NPM

La molla porta ugello Panasonic N210068065AA è un componente meccanico piccolo ma fondamentale, utilizzato all'interno dei gruppi porta ugello compatibili delle macchine di posizionamento CM402, CM602 e dei modelli NPM applicabili. Durante la produzione SMT ad alta velocità, il supporto dell'ugello si muove, si comprime e ritorna ripetutamente durante le fasi di prelievo e posizionamento dei componenti. La molla fornisce la forza di ripristino controllata necessaria per questa azione meccanica ripetitiva.

Quando una molla del supporto esistente si usura per fatica, subisce una compressione permanente, si piega, si contamina o subisce danni meccanici, il porta ugello potrebbe non ritornare più in modo fluido o uniforme. La sostituzione della molla usurata con il componente correttamente abbinato N210068065AA consente di ripristinare il corretto movimento meccanico del gruppo supporto.

Questo ricambio è adatto a fabbriche SMT, produttori EMS, reparti di manutenzione macchine, aziende di assistenza tecnica e distributori di parti di ricambio che necessitano di componenti affidabili per la manutenzione delle teste di posizionamento.

Il meccanismo porta ugello è sottoposto a un movimento ripetitivo continuo durante la produzione SMT. Nelle applicazioni ad alto volume, una testa di posizionamento può eseguire migliaia di cicli operativi in un breve periodo di produzione.

Nel tempo, diverse condizioni possono compromettere la molla.

Una molla che ha perso le proprie caratteristiche meccaniche di progetto può compromettere l'azione di ritorno del porta ugello. Tuttavia, i problemi di prelievo o posizionamento non devono essere automaticamente attribuiti alla sola molla.

Durante la ricerca guasti sui problemi della testa di posizionamento, è necessario ispezionare anche l'ugello, il supporto, l'albero, il sistema del vuoto, la valvola, il sensore, il meccanismo di guida e la regolazione della macchina.

Quando l'ispezione conferma che la molla esistente è danneggiata, deformata, affaticata o non fornisce più una forza di ripristino stabile, la sostituzione con la corretta molla porta ugello N210068065AA rappresenta una soluzione pratica di manutenzione.

La procedura di sostituzione non dovrebbe limitarsi al solo cambio della molla.

I passaggi di manutenzione consigliati includono:

1. Confermare il modello di macchina installato.
2. Verificare la configurazione della testa di posizionamento.
3. Verificare il codice articolo esistente.
4. Ispezionare il porta ugello per verificare la presenza di usura o contaminazione.
5. Rimuovere con cura la vecchia molla.
6. Confrontare il ricambio con il componente rimosso.
7. Installare la molla nella posizione corretta.
8. Verificare il libero movimento del supporto dopo l'installazione.
9. Eseguire l'inizializzazione della macchina e i test funzionali.
10. Osservare la stabilità di prelievo e posizionamento prima della piena produzione.

La corretta verifica del ricambio è particolarmente importante poiché teste con configurazioni diverse possono impiegare molle dall'aspetto simile ma con dimensioni o caratteristiche meccaniche differenti.

Nota di compatibilità: Le serie di macchine possono includere diverse configurazioni di teste di posizionamento. Gli acquirenti devono verificare il codice originale e l'effettiva configurazione della testa prima di ordinare.

Lo scopo principale del codice N210068065AA è fornire tensione elastica controllata e forza di ripristino all'interno del gruppo porta ugello.

Durante il funzionamento, il meccanismo di supporto può muoversi sotto l'azione di una forza meccanica. La molla si comprime durante la corsa del meccanismo e rilascia l'energia meccanica immagazzinata quando la forza esterna viene rimossa.

Questa azione aiuta il supporto a ritornare verso la posizione operativa richiesta.

Sebbene si tratti di un componente meccanico semplice, il corretto comportamento della molla è essenziale poiché il porta ugello esegue movimenti continui e ripetuti durante la produzione.

Molle di supporto simili possono essere utilizzate in diversi gruppi testa di posizionamento. La selezione deve sempre basarsi sul codice corretto e sulla configurazione della macchina.

Questi modelli non devono essere considerati automaticamente intercambiabili. Differenze di lunghezza, diametro, spessore del filo, caratteristiche di compressione e posizione di montaggio della molla possono compromettere la compatibilità.

La molla N210068065AA viene utilizzata principalmente per la manutenzione dei meccanismi porta ugello nelle apparecchiature di posizionamento SMT compatibili.

• Manutenzione macchina di posizionamento CM402.
• Assistenza testa per montatrice CM602.
• Manutenzione macchine di posizionamento NPM applicabili.
• Riparazione gruppo porta ugello.
• Revisione testa di posizionamento.
• Manutenzione preventiva.
• Sostituzione molle usurate.
• Ispezione meccanica della testa.

Per i reparti di manutenzione che gestiscono più macchine, piccoli componenti meccanici come le molle porta ugello sono articoli utili da tenere a magazzino tra le scorte di ricambio.

Le seguenti condizioni possono indicare la necessità di ispezionare la molla del porta ugello:

• Il movimento di ritorno del supporto diventa lento.
• Il movimento del supporto risulta irregolare o incoerente.
• La molla appare permanentemente compressa.
• La molla è piegata o danneggiata meccanicamente.
• La tensione della molla risulta visibilmente indebolita.
• Il meccanismo di supporto si inceppa occasionalmente.
• La molla presenta corrosione o danni superficiali.
• Le prestazioni meccaniche cambiano dopo lunghe ore di produzione.
• La molla esistente è stata danneggiata durante la manutenzione.

Questi sintomi possono essere causati anche da altri componenti della testa. Si consiglia un'ispezione meccanica completa prima di determinare la causa definitiva.

La molla N210068065AA funziona attraverso un semplice processo meccanico di compressione e rilascio elastico.

La molla è installata all'interno del meccanismo porta ugello nella posizione specificata.

Durante il funzionamento della macchina, il movimento del supporto provoca la compressione della molla.

La molla accumula energia meccanica durante la fase di compressione.

Quando la forza esterna diminuisce, la molla inizia a ritornare verso la sua forma originale.

La forza elastica rilasciata aiuta il meccanismo porta ugello a tornare nella sua normale posizione meccanica.

Il processo si ripete continuamente durante i cicli di prelievo e posizionamento dei componenti.

Una corretta identificazione è essenziale nella scelta di una molla porta ugello di ricambio.

Il metodo più sicuro consiste nel verificare che il componente installato o la documentazione dei ricambi della macchina indichi N210068065AA.

Fornire l'esatto modello dell'apparecchiatura, ad esempio:

• CM402
• CM602
• Serie NPM

Il solo modello della macchina potrebbe non essere sempre sufficiente, poiché possono essere installate diverse configurazioni di testa.

La specifica della testa di posizionamento è importante quando all'interno della stessa famiglia di macchine vengono utilizzati gruppi di supporto differenti.

Quando non è possibile risalire al codice originale, fornire fotografie chiare di:

• Molla esistente.
• Porta ugello.
• Testa di posizionamento.
• Posizione di installazione.
• Dati identificativi della macchina.

Le misurazioni importanti della molla possono includere:

Due molle possono apparire quasi identiche pur avendo caratteristiche meccaniche diverse. La selezione basata esclusivamente sull'aspetto visivo può causare un'installazione errata o un movimento inadeguato del supporto.

L'ispezione di routine aiuta a individuare i problemi legati alle molle prima che influiscano sulla stabilità produttiva.

La frequenza di manutenzione deve essere stabilita in base alle ore di funzionamento della macchina, all'ambiente di produzione, ai tipi di componenti e alle procedure interne di manutenzione.

L'installazione deve essere eseguita da personale esperto nella manutenzione di macchine SMT.

Prima dell'installazione:

• Arrestare la macchina secondo le procedure di manutenzione.
• Preparare attrezzi puliti e un'area di lavoro pulita.
• Confermare il codice articolo del pezzo di ricambio.
• Prendere nota della posizione originale della molla.

Durante l'installazione:

• Non allungare eccessivamente la molla.
• Evitare flessioni laterali.
• Mantenere il componente pulito.
• Verificare che entrambe le estremità della molla siano correttamente alloggiate.
• Non forzare il meccanismo porta ugello.

Dopo l'installazione:

• Verificare il libero movimento del supporto.
• Riassemblare correttamente la testa di posizionamento.
• Inizializzare la macchina secondo le procedure di manutenzione.
• Testare il prelievo e il posizionamento dei componenti.
• Monitorare la testa riparata prima di riprendere la piena produzione.

I piccoli componenti di precisione richiedono una manipolazione adeguata, poiché eventuali deformazioni durante lo stoccaggio o il trasporto possono comprometterne l'installazione.

Le tipiche considerazioni su ispezione e imballaggio includono:

• Controllo visivo prima della spedizione.
• Verifica del codice articolo.
• Ispezione delle condizioni superficiali.
• Protezione contro lo schiacciamento.
• Confezionamento separato per piccoli componenti.
• Identificazione chiara del pezzo.
• Imballo esterno idoneo per il trasporto internazionale.

Per i clienti che acquistano più parti di ricambio SMT, la molla può essere inclusa in una spedizione combinata con altri componenti per la manutenzione delle teste.

Il codice N210068065AA fornisce la forza di ripristino meccanica all'interno del meccanismo porta ugello. Aiuta il supporto a ritornare in posizione dopo la compressione durante i ripetuti movimenti di prelievo e posizionamento, garantendo il funzionamento meccanico stabile delle teste compatibili.

Non tutte le configurazioni di macchina utilizzano necessariamente la stessa molla. Prima di ordinare, verificare il codice installato, il modello della testa di posizionamento e il gruppo porta ugello per garantire la corretta compatibilità.

Una molla affaticata o danneggiata può provocare un movimento di ritorno anomalo del supporto, ma i problemi di prelievo possono dipendere anche da ugello, sistema del vuoto, valvola, albero, contaminazione, sensore o usura meccanica.

Fornire il modello della macchina, il tipo di testa di posizionamento, le dimensioni dettagliate della molla e fotografie nitide sia della molla che del gruppo porta ugello. Queste informazioni renderanno più accurata la verifica del componente.

Sì. È possibile includerlo con porta ugelli, alberi, filtri, valvole, ugelli, molle e altri componenti di manutenzione per teste di posizionamento per una quotazione unica e una spedizione consolidata.
