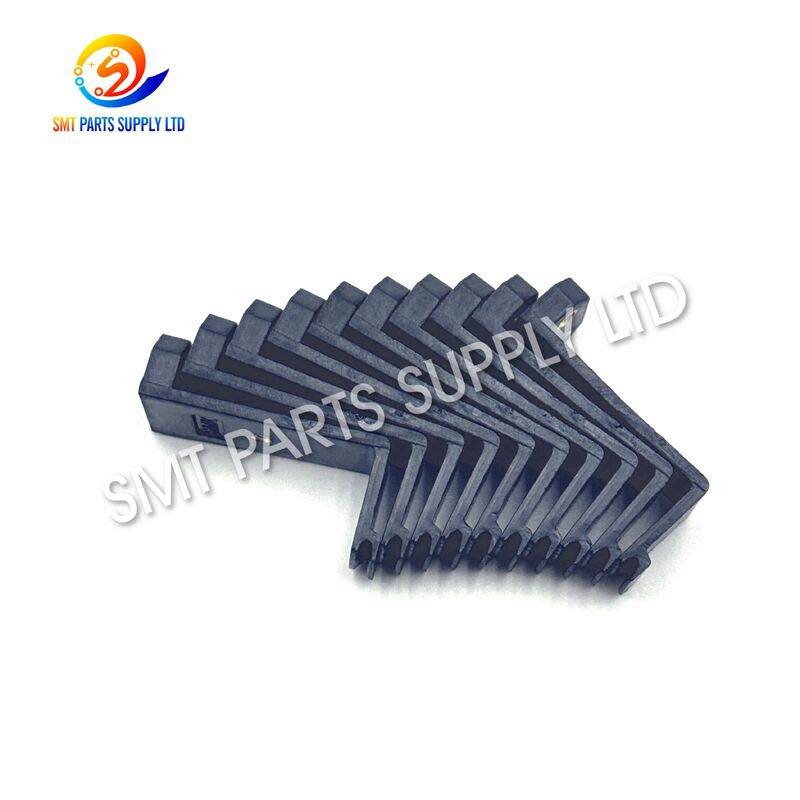

SMIC PFW-20L Wave Solder PCB Conveyor Resin Finger

IlSMIC PFW-20L Wave Solder PCB Conveyor Resin Fingerè un componente di trasportatore meccanico progettato per il trasporto di PCB all'interno di apparecchiature di saldatura a onde compatibili.il dito contatti e sostiene il bordo del circuito stampato mentre il PCB si muove attraverso fluxing, precaldo, saldatura e raffreddamento.

Il trasporto affidabile della scheda è essenziale nella saldatura a onde perché il PCB deve mantenere una posizione controllata e viaggiare senza intoppi durante il processo di saldatura.contaminato, o le dita trasportatrici installate in modo errato possono causare movimento instabile del PCB, scarso supporto della scheda, resistenza del trasportatore o posizionamento incoerente della scheda.

Il PFW-20L è quindi un importante componente di manutenzione per le linee di produzione di saldature ondulate.Sostituire le dita di trasporto invecchiate può aiutare a ripristinare le condizioni di trasporto originali del PCB e ridurre i problemi meccanici causati da componenti usurati di ritenuta della tavola.

Informazioni chiave sul prodotto

Causa Why Conveyor Fingers Need Replacement (Perché i dita trasportatrici devono essere sostituiti)

Ogni circuito integrato che entra nella macchina di saldatura è supportato da un gruppo di dita installate lungo il sistema di trasportatore.

Le dita entrano ripetutamente in contatto con i bordi del PCB mentre operano in un ambiente che comporta calore, residui di flusso, contaminazione del processo di saldatura, movimento del trasportatore e carico meccanico continuo.

Col tempo, la condizione del dito può deteriorarsi gradualmente.

Problemi comuni

Un singolo dito danneggiato potrebbe non fermare immediatamente l'intera macchina, ma la continuazione della produzione con componenti di trasportatore usurati può ridurre gradualmente la stabilità del trasporto.

Per le fabbriche che operano in produzione continua, l'ispezione di routine del sistema del dito del trasportatore è un modo efficace per prevenire problemi inaspettati di movimentazione delle tavole.

Soluzione

Sostituzione di dita del trasportatore danneggiati con il correttoPFW-20L Resina Fingeraiuta a ripristinare un supporto PCB affidabile attraverso la macchina di saldatura a onde.

Il dito è installato sul meccanismo trasportatore e fornisce una posizione di contatto definita per il bordo del PCB.

Quando più dita sono allineate correttamente, il PCB può viaggiare attraverso la macchina ad un'altezza e un orientamento stabili.

Benefici della sostituzione delle dita usurate

• Aiuta a mantenere stabile il trasporto dei PCB.
• Supporta un posizionamento preciso della tavola.
• Riduce i movimenti di PCB legati al trasportatore.
• Aiuta a mantenere un percorso uniforme dei PCB attraverso la zona di saldatura.
• Adatto per la manutenzione di routine del trasportatore.
• Fornisce un sostituto diretto per le dita PFW-20L usurate.
• Aiuta a ridurre le interruzioni meccaniche.
• Supporta la produzione continua di saldature ondulate.

Per le linee di produzione che funzionano per molte ore al giorno, i dita del trasportatore dovrebbero essere considerati componenti di manutenzione normali piuttosto che componenti permanenti.

Mantenere in magazzino i pezzi di ricambio consente ai tecnici di sostituire i pezzi difettosi durante la manutenzione prevista, invece di aspettare che il sistema trasportatore si sviluppi un problema più grave.

Specificità

Applicazione

IlSMIC PFW-20L Conveyor Resin Fingerè utilizzato principalmente in assemblaggi di trasportatori PCB a saldatura ondulata.

La saldatura a onde è comunemente utilizzata per la saldatura di componenti a fori, l'assemblaggio di PCB a tecnologia mista, le schede di controllo industriali, l'elettronica di potenza, l'elettronica automobilistica, le schede di controllo degli apparecchi,apparecchiature di comunicazione, e altre applicazioni di produzione elettronica.

Le dita del trasportatore sostengono il PCB durante tutto il processo di saldatura.

Applicazioni tipiche

Il PFW-20L è particolarmente utile per le squadre di manutenzione che ispezionano regolarmente catene trasportatrici, rotaie, sistemi di guida e componenti di contenimento PCB.

Quando si sostituisce un dito danneggiato, i tecnici dovrebbero anche ispezionare le dita vicine perché le parti installate allo stesso tempo possono mostrare livelli di usura simili.

Come funziona

Il sistema trasportatore di una macchina di saldatura a onde muove il PCB attraverso diverse fasi di lavorazione.

Durante il trasporto, le dita del trasportatore entrano in contatto con i bordi del PCB e mantengono la sua posizione rispetto ai binari del trasportatore.

Il processo può generalmente essere suddiviso in diverse fasi.

1. Caricamento di PCB

Il PCB entra nel sistema di trasportatori di saldatura ondulata dall'apparecchiatura di produzione a monte o dalla stazione di carico manuale.

Le dita del trasportatore contattano i bordi della tavola e stabiliscono la posizione di trasporto.

2. PCB di supporto

Molte dita sostengono il PCB lungo il trasportatore.

L'allineamento corretto delle dita è importante perché la tavola deve rimanere stabile durante il viaggio attraverso la macchina.

3. Flusso e pre riscaldamento

Il PCB passa attraverso le sezioni di applicazione del flusso e di preriscaldamento.

Durante queste fasi, le dita continuano a tenere i bordi mentre il trasportatore mantiene una velocità di trasporto controllata.

4. Saldatura a onde

Il PCB passa sopra l'onda di saldatura.

Il posizionamento stabile della scheda è particolarmente importante in questa fase perché la parte inferiore del PCB deve interagire con il processo di saldatura in modo controllato.

5. Uscita PCB

Dopo la saldatura e il raffreddamento, il PCB lascia la macchina e passa al processo di produzione successivo.

Le dita del trasportatore rilasciano la tavola una volta raggiunta la sezione di scarico.

Un dito PFW-20L installato correttamente contribuisce quindi al processo completo di trasporto della tavola piuttosto che a una sola sezione della macchina.

Perché la condizione del dito del trasportatore è importante

Il meccanismo del trasportatore influenza direttamente il modo in cui il PCB entra e passa attraverso il processo di saldatura a onde.

Se le dita sono irregolari, usurate, sciolte o deformate, il trasporto dei PCB può diventare instabile.

I possibili problemi includono:

• PCB che tremano durante il movimento.
• Altezza irregolare della tavola.
• Pochi collegamenti con i bordi dei PCB.
• Aumento della resistenza meccanica.
• Inclinazione dei PCB durante il trasporto.
• Rumore anormale del trasportatore.
• Movimento della tavola vicino alla zona di saldatura.
• Aumento del rischio di interruzione della produzione.

Questi problemi possono talvolta essere erroneamente attribuiti alla catena trasportatrice, al sistema di regolazione della larghezza del binario o al motore di trasmissione.

Per questo motivo, la condizione del dito del trasportatore deve essere inclusa nella risoluzione dei problemi meccanici di routine.

Vantaggi del dito in resina

Le dita del trasportatore in resina sono comunemente selezionate per il trasporto di PCB perché forniscono un contatto diretto con il bordo della tavola senza richiedere che il PCB si appoggi direttamente contro strutture di trasportatore metalliche più grandi.

La progettazione PFW-20L è destinata alla posizione di installazione del trasportatore corrispondente e fornisce un componente di contatto sostituibile all'interno del sistema di trasporto.

Benefici pratici della manutenzione

L'intervallo di sostituzione effettivo dipende dalle ore di produzione, dalle condizioni di flusso, dalla frequenza di manutenzione, dalle caratteristiche del PCB e dalle condizioni di funzionamento del trasportatore.

Come scegliere il giusto dito trasportatore

Le macchine di saldatura ondulata utilizzano molti disegni diversi di dita trasportatrici.Profili di contatto per PCB, o istruzioni di installazione.

Pertanto, la selezione non dovrebbe basarsi solo sull'aspetto visivo.

Passo 1 Confirmare il modello

Controllare se il modello di dito del trasportatore richiesto è:

PFW-20L

La conferma del modello è il passo più importante prima di ordinare.

Passo 2 Controlla il dito esistente

Confrontare il componente sostitutivo con quello esistente.

Controllo:

• Forma generale.
• Posizione di montaggio.
• Punto di contatto PCB.
• Della lunghezza delle dita.
• Direzione dell'installazione.
• Struttura di montaggio.

Passo 3

Verificare che il sistema trasportatore utilizzi dita di tipo PFW-20L.

Le diverse macchine di saldatura ondulata possono utilizzare diverse strutture di resina, acciaio inossidabile o dito trasportatore in titanio.

Passo 4 Provvedere foto quando necessario

Se il modello della macchina o le specifiche del dito sono incerti, fornire foto chiare che mostrino:

• Dito completo.
• Sezione di montaggio.
• Catena trasportatrice.
• Lato di contatto del PCB.
• Marcatura del modello esistente.

Ciò può migliorare significativamente l'identificazione delle parti.

Installazione e ispezione

Prima dell'installazione, fermare la macchina secondo la procedura di manutenzione dell'apparecchiatura e consentire alla zona della macchina di raggiungere una condizione di sicurezza.

Rimuovere il dito danneggiato e controllare la posizione di montaggio.

Punti di ispezione raccomandati

Dopo la sostituzione, verificare che il dito nuovo sia posizionato correttamente e allineato con le dita circostanti.

Il veicolo deve essere sottoposto a un'adeguata condizione di prova prima di tornare alla normale produzione.

Raccomandazioni di manutenzione

La pulizia regolare può contribuire a prolungare la vita utile del sistema del dito trasportatore.

I residui di flusso e la contaminazione di produzione possono accumularsi intorno ai componenti del trasportatore nel tempo.

Un programma di manutenzione dovrebbe comprendere l'ispezione di:

• Denti trasportatori.
• Catene trasportatrici.
• Assemblaggi ferroviari.
• Meccanismi di regolazione della larghezza.
• Guida i pennarelli.
• Guida PCB.
• Accumulo di residui di flusso.
• Componenti di montaggio sciolti.

Non continuare a usare un dito gravemente danneggiato solo perché il trasportatore può ancora muoversi.

La sostituzione precoce è di solito più facile che risolvere i problemi di trasporto dei PCB dopo che la produzione è già stata colpita.

Vantaggi di acquisto per la manutenzione della saldatura a onde

Le dita trasportatrici PFW-20L sono pratiche parti di manutenzione consumabili per le fabbriche di elettronica che utilizzano apparecchiature di saldatura a onde.

Per le fabbriche con produzione continua, mantenere un'adeguata scorta di pezzi di ricambio può ridurre i tempi di fermo causati da danni inaspettati alle dita.

Informazioni raccomandate per l'ordine

Per i progetti di manutenzione più grandi, gli acquirenti possono anche combinare le dita del trasportatore con altri pezzi di ricambio della saldatura ondulata in un'indagine.

Domande frequenti

1Per che cosa viene utilizzato lo SMIC PFW-20L?

Lo SMIC PFW-20L è un dito trasportatore utilizzato nei sistemi di trasporto PCB compatibili con le macchine di saldatura a onde.e di raffreddamento.

2PFW-20L è un dito di resina o di titanio?

PFW-20L è fornito comeFingere del trasportatore in resinagli acquirenti devono confermare il modello prima di ordinare perché le macchine per la saldatura ondulata possono utilizzare resina, acciaio inossidabile,o dita di titanio con disegni diversi.

3Quando sostituire il dito trasportatore?

La sostituzione è raccomandata quando il dito si consuma, si crepa, si deforma, si allontana, è pesantemente contaminato o non è in grado di mantenere un supporto stabile del bordo del PCB.Durante la manutenzione devono essere controllate anche le dita adiacenti e lo stato della catena trasportatrice.

4Si può selezionare PFW-20L solo per aspetto?

Non è consigliabile. Molte dita di saldatura ondulate hanno forme simili ma dimensioni e strutture di montaggio diverse.Confirmare il modello PFW-20L e confrontare il dito esistente o fornire foto prima di ordinare.

5Quali informazioni sono richieste per un preventivo?

Si prega di fornire ilModello PFW-20L, informazioni sulla saldatrice a onde, quantità richiesta e foto del prodottoQuesti dettagli aiutano a confermare il dito del trasportatore corretto e a migliorare la precisione del preventivo.
