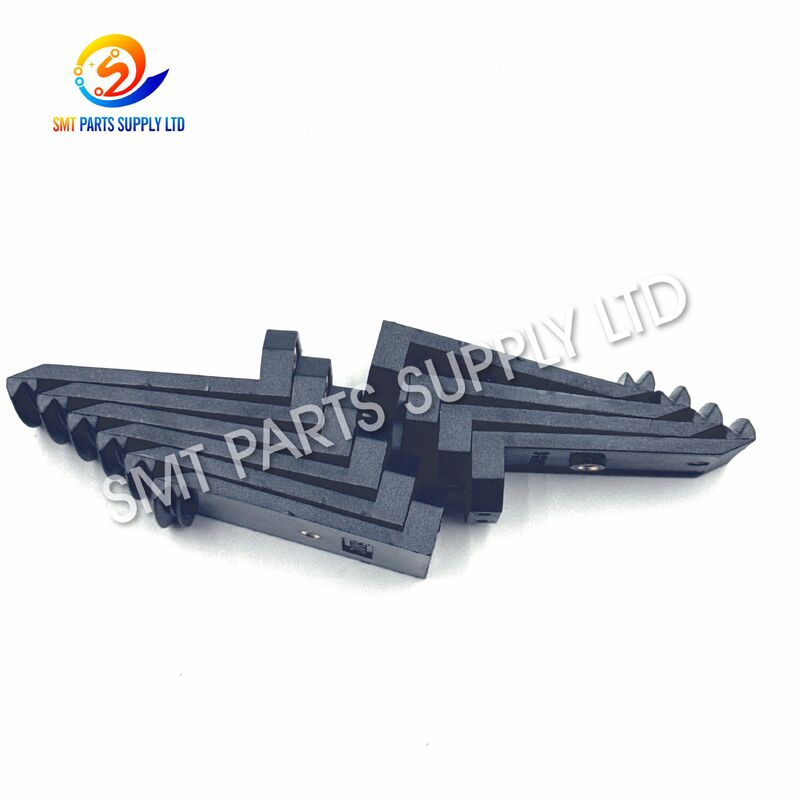

SMIC PF08-06 Fingere di resina del trasportatore PCB della saldatura ondulatoria

IlSMIC PF08-06 Fingere di resina del trasportatore PCB della saldatura ondulatoriaè una parte di ricambio meccanica utilizzata in sistemi di trasportatori di macchine di saldatura a onde compatibili, installata lungo la catena di trasporto del PCB o il binario trasportatore,il dito fornisce un punto di contatto stabile per il bordo del circuito stampato mentre si muove attraverso il processo completo di saldatura a onde.

Durante la produzione, il PCB deve viaggiare senza intoppi attraverso le aree di applicazione del flusso, pre riscaldamento, onda di saldatura e raffreddamento mantenendo una posizione di trasporto costante.Le dita trasportatrici svolgono un ruolo importante in questo movimento perché supportano e guidano direttamente i bordi del PCB.

IlPF08-06 Fingere di resinaè adatto per la sostituzione di dita usurate, rotte, deformate, contaminate o mancanti.trasporto instabile, vibrazioni eccessive e interferenze meccaniche.

Per i produttori di elettronica che operano su linee di produzione di saldature ondulate, PF08-06 è un pratico componente di manutenzione e di ricambio per una gestione affidabile dei PCB.

Informazioni chiave sul prodotto

Causa Perché PF08-06 Le dita richiedono la sostituzione

Le macchine di saldatura ondulata operano continuamente in ambienti di produzione impegnativi.

Il trasportatore PCB si muove attraverso aree esposte a temperature elevate, residui di flusso, contaminazione del processo, ripetuti movimenti meccanici e contatto continuo con i bordi del PCB.

Poiché il dito PF08-06 è un componente meccanico a contatto diretto, la sua condizione può cambiare gradualmente durante la produzione a lungo termine.

Cause tipiche di guasto del dito del trasportatore

Un dito danneggiato può inizialmente sembrare un problema minore, tuttavia, la collaborazione di più dita usurate o irregolari può influenzare il trasporto dei PCB in tutta la macchina.

L'ispezione regolare aiuta quindi a individuare questi problemi prima che causino l'interruzione della produzione.

Soluzione  Mantenere prestazioni stabili del trasportatore PCB

Sostituzione di dita trasportatrici usate con il correttoSMIC PF08-06 Fingere in resinaaiuta a ripristinare la condizione meccanica del sistema di trasportatori PCB.

Un dito trasportatore correttamente installato sostiene il bordo del PCB nella posizione di contatto prevista e lavora insieme a dita adiacenti per mantenere un trasporto stabile.

Sostituire le dita danneggiate può aiutare a risolvere problemi come:

• Trasporto di PCB instabile.
• Supporto PCB irregolare.
• Sliding PCB bordo.
• Vibrazioni eccessive del trasportatore.
• Movimenti anormali nella zona di saldatura.
• Pochissimo allineamento tra le dita vicine.
• Interferenze meccaniche attorno al trasporto.

Principali vantaggi della sostituzione

Per le fabbriche che utilizzano continuamente macchine di saldatura a onde, mantenere in magazzino le dita trasportatrici spesso utilizzate può semplificare i lavori di riparazione e ridurre al minimo gli inutili arresti della linea.

Specificità

Applicazione

IlSMIC PF08-06 Convogliatore per saldatura ondulata con dito di resinaè progettato per applicazioni di trasporto di PCB in apparecchiature di saldatura a onde compatibili.

È adatto per gli ambienti di produzione di elettronica in cui i componenti a fori profondi e le schede di circuito a tecnologia mista sono trattati mediante saldatura a onde.

Industria tipica

• Produzione di elettronica di consumo.
• Produzione di elettronica automobilistica.
• Assemblaggio PCB di controllo industriale.
• Fabbricazione di alimentatori.
• Produzione di apparecchiature di comunicazione.
• Produzione di schede di controllo di elettrodomestici.
• LED e elettronica di illuminazione.
• Produzione a contratto EMS.
• Assemblaggio di apparecchiature elettroniche.

Scenari di utilizzo tipici

Le dita PF08-06 possono essere ispezionate come parte della manutenzione del trasportatore a saldatura ondulata regolare insieme a catene trasportatrici, rotaie, ruote dentate, sistemi di guida e componenti di regolazione della larghezza.

Come funziona

Il trasportatore di saldatura ondulata è responsabile del trasporto dei PCB a velocità e angolo controllati attraverso il processo di saldatura.

IlPF08-06 Fingere di resinafunzioni come uno dei componenti di contatto PCB all'interno di questo sistema di trasporto.

1. PCB entra nel trasportatore

La scheda di circuito viene inserita nella macchina di saldatura a onde da un trasportatore a monte o da una stazione di carico.

PF08-06 le dita posizionate lungo il trasportatore entrano in contatto con i bordi del PCB.

2Le dita sostengono il PCB.

Molte dita del trasportatore lavorano insieme per mantenere la tavola in una posizione di trasporto stabile.

L'allineamento corretto delle dita è importante perché il PCB non deve muoversi eccessivamente durante il processo.

3Il PCB passa attraverso il fluido

Il trasportatore trasporta la scheda attraverso la sezione di applicazione del flusso.

Le dita continuano a tenere i bordi mentre la parte inferiore del PCB rimane accessibile al processo.

4I PCB si muovono attraverso il pre riscaldamento

Durante il pre riscaldamento, il trasporto stabile aiuta a mantenere un movimento prevedibile della tavola attraverso il processo termico.

Il sistema del dito trasportatore continua a sostenere il PCB in tutta questa sezione.

5. PCB passa sopra l' onda di saldatura

Il PCB viene trasportato attraverso l'area di saldatura a onde.

In questa fase, un posizionamento meccanico affidabile è particolarmente importante perché la parte inferiore del PCB interagisce direttamente con l'onda di saldatura.

6. PCB esce dalla macchina

Dopo la saldatura e il raffreddamento, la scheda prosegue verso l'area di scarico e le attrezzature di produzione a valle.

Il dito PF08-06 partecipa quindi all'intero processo di trasporto dei PCB.

PF08-06 Perché è importante la salute delle dita

Le dita trasportatrici possono essere componenti meccanici relativamente piccoli, ma entrano direttamente in contatto con il PCB.

Quando la loro altezza, forma, posizione di installazione o superficie di contatto diventa incoerente, anche il trasporto a bordo può diventare incoerente.

I possibili sintomi dell'usura delle dita

• I movimenti dei PCB non sono fluidi.
• Le tavole tremano durante il viaggio.
• I bordi dei PCB non sono tenuti uniformemente.
• Un lato del PCB appare inferiore.
• Il movimento del trasportatore produce rumori anormali.
• Le dita mostrano crepe o deformazioni visibili.
• I residui di fluido si accumulano intorno all'area di contatto.
• I PCB si trovano occasionalmente durante il trasporto.
• Le dita adiacenti hanno posizioni operative diverse.

Questi sintomi devono essere studiati insieme alla catena trasportatrice e al sistema ferroviario.

La sostituzione di un dito PF08-06 difettoso può essere un'azione di manutenzione semplice rispetto alla risoluzione dei problemi ripetuti di trasporto della scheda durante la produzione.

PF08-06 Vantaggi per la manutenzione delle dita in resina

Il dito di resina funge da interfaccia intercambiabile tra il meccanismo del trasportatore e il bordo del PCB.

Questo progetto consente di sostituire i singoli componenti usurati senza modificare l'intero sistema di trasportatori PCB.

Caratteristiche di manutenzione

La durata di vita effettiva dipende dalle ore di funzionamento della macchina, dalle temperature del processo, dalle condizioni di flusso, dalla frequenza di pulizia, dalle caratteristiche del PCB e dalle pratiche di manutenzione del trasportatore.

PF08-06 vs. altre dita di saldatura a onde

Le dita del trasportatore di saldatura ondulata non devono essere selezionate solo per tipo di prodotto generale.

Modelli quali:PF08-06, PF08-20 e PFW-20Lpossono appartenere alla stessa categoria di dita di trasporto larghe, ma dovrebbero essere trattate come modelli diversi per l'approvvigionamento di pezzi di ricambio.

Il numero di modello deve sempre essere confermato prima di ordinare.

Non sostituire un modello di dito con un altro basandosi solo sull'aspetto simile.

Come scegliere il dito giusto PF08-06

Passo 1 Confirmare il modello

Verificare che il requisito esistente relativo ai componenti o ai pezzi di ricambio specifichi:

PF08-06

Questa dovrebbe essere la prima informazione di identificazione.

Passo 2 Compara il dito esistente

Prima di ordinare, confrontare il prodotto esistente con il requisito di sostituzione.

Controllo:

• Profilo delle dita.
• Struttura di montaggio.
• Sezione di contatto PCB.
• Orientazione dell'installazione.
• L'aspetto generale.
• Posizione di montaggio del trasportatore.

Fase 3

Confirmare che il componente richiesto è:

Fingere del trasportatore in resina

Questo è importante perché i sistemi di trasportatori a saldatura ondulata possono anche utilizzare altre costruzioni a dita.

Passo 4 Controllare il sistema di trasporto

Verificare la configurazione del trasportatore della macchina e assicurarsi che il modello PF08-06 corrisponda al sistema installato.

Fase 5 ️ Invia foto per conferma

Se l'identificazione non è sicura, fornire foto chiare di:

• Dito completo.
• Vista anteriore e laterale.
• Sezione di montaggio.
• Catena trasportatrice.
• Denti esistenti installati sulla macchina.
• Marcatura del modello se disponibile.

Questo fornisce ulteriori informazioni per la conferma del prodotto prima della quotazione.

Raccomandazioni per l'installazione

Prima di sostituire le dita del trasportatore, fermare l'apparecchiatura secondo le procedure di manutenzione del costruttore della macchina.

Assicurarsi che l'area del trasportatore sia sicura per il servizio.

Dopo aver rimosso il dito esistente, ispezionare il punto di montaggio e i componenti del trasportatore vicini.

Lista di controllo delle ispezioni raccomandata

Dopo aver installato il dito di sostituzione, controllare l'altezza e la posizione rispetto alle dita adiacenti.

Fare funzionare il trasportatore in condizioni di prova adeguate prima di ripristinare la produzione normale.

Raccomandazioni di manutenzione preventiva

La manutenzione dei trasportatori a saldatura ondulata non dovrebbe essere limitata alla sostituzione di parti dopo un guasto.

L'ispezione di routine può identificare un'usura anormale delle dita prima che il trasporto dei PCB sia influenzato.

La manutenzione raccomandata comprende:

• Controllare l'usura visibile delle dita PF08-06.
• Rimuovere i residui di flusso in eccesso.
• Controlla l'allineamento delle dita vicine.
• Controlla il movimento della catena trasportatrice.
• Controlla lo stato del carrello.
• Controllare se i punti di montaggio sono allentati.
• Osservare i movimenti dei PCB durante la produzione.
• Rimpiazzate prontamente le dita spaccate o gravemente deformate.

Quando un dito presenta un grave deterioramento, i tecnici devono ispezionare anche le dita circostanti, perché potrebbero aver vissuto condizioni di produzione simili.

Perché tenere PF08-06 nell'inventario delle parti di ricambio

Le linee di produzione di saldature ondulate devono spesso funzionare ininterrottamente per lunghi periodi.

Un pezzo meccanico relativamente economico può comunque causare ritardi di produzione se non è disponibile un sostituto quando necessario.

Mantenere in magazzino le dita in resina PF08-06 offre ai team di manutenzione diversi vantaggi pratici:

• Sostituzione più rapida dei componenti danneggiati.
• Meno dipendenza dagli acquisti di emergenza.
• Programmazione della manutenzione preventiva più semplice.
• Rischio ridotto di lunghi periodi di inattività del trasportatore.
• Comodo sostituzione durante il servizio previsto.
• Adatto alle fabbriche che operano con linee di saldatura multiple.

Per i distributori e le imprese di manutenzione, PF08-06 può anche essere acquistato insieme ad altri pezzi di ricambio per trasportatori a saldatura ondulata.

Domande frequenti

1Per che cosa viene utilizzato il SMIC PF08-06 Resin Finger?

Lo SMIC PF08-06 è utilizzato come dito trasportatore PCB in macchine di saldatura a onde compatibili.raffreddamento, e di scarico.

2PF08-06 è un dito trasportatore in resina o titanio?

PF08-06 è offerto comeFingere del trasportatore in resinaConfirmare il modello esatto prima di ordinare perché diversi sistemi di trasportatori possono utilizzare materiali e configurazioni di montaggio diversi.

3PF08-06 è lo stesso PF08-20 o PFW-20L?

I numeri PF08-06, PF08-20 e PFW-20L devono essere considerati come modelli diversi di dita trasportatrici. Ordina sempre in base al numero di modello esistente, alla configurazione della macchina,o campione confermato piuttosto che sostituirli basandosi solo sull'aspetto.

4Quando si devono sostituire le dita del trasportatore PF08-06?

Sostituire il dito quando è crepato, deformato, eccessivamente indossato, sciolto, pesantemente contaminato o non fornisce più un supporto stabile ai bordi del PCB.Ispezionare le dita vicine e la catena trasportatrice allo stesso tempo.

5Cosa devo fornire quando chiedo un preventivo?

Si prega di inviare ilModello PF08-06, quantità richiesta, informazioni sulla saldatrice a onde e foto chiare del dito esistenteQuesto aiuta a verificare il fabbisogno di sostituzione e migliora l'accuratezza del preventivo.

Contattaci

CerchiamoSMIC PF08-06 Fingeri in resina per trasportatori di PCB per saldatura ondulata?

Mandateci il vostroModello, quantità, informazioni sulla macchina e foto del prodottoper conferma e preventivo.

Forniamo pezzi di ricambio per la saldatura a onde per fabbriche di elettronica, produttori di EMS, aziende di manutenzione delle macchine e richieste di ristrutturazione delle attrezzature.

Il PF08-06 può essere fornito anche insieme ad altri portatori e pezzi di ricambio per saldature ondulate per l'acquisto consolidato.

Invia la tua richiesta oggi per informazioni sul prezzo, disponibilità, opzioni di quantità e spedizione.
