Dito PF08-20 Wave Solder PCB Conveyor Resin Finger

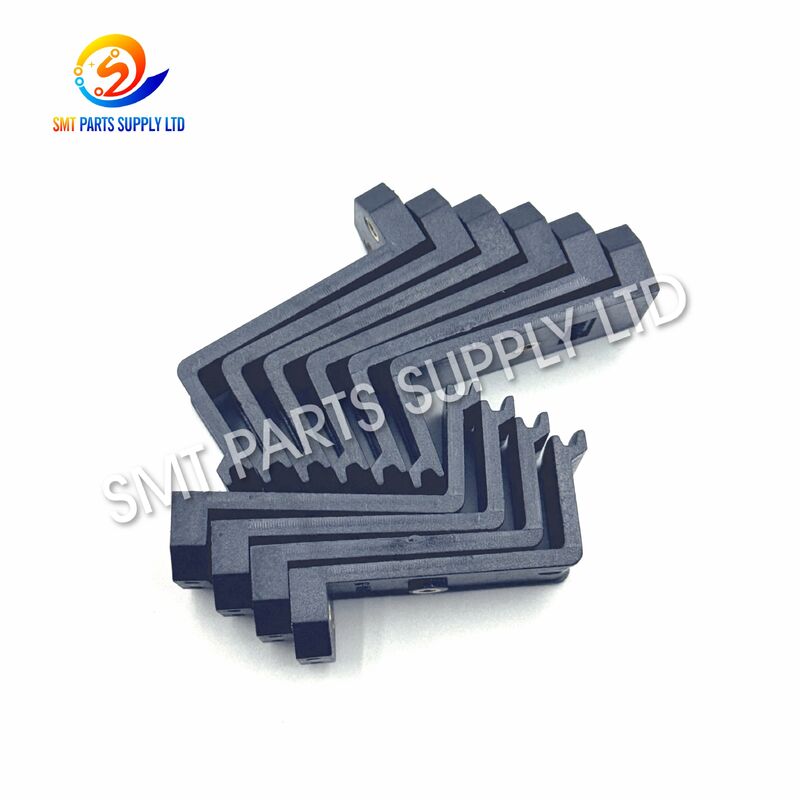

I modelli Dito PF08-20 Wave Solder PCB Conveyor Resin Finger è un pezzo di ricambio meccanico per convogliatore sviluppato per il trasporto di PCB in apparecchiature di saldatura a onda compatibili. Montato sulla catena del convogliatore o sull'assieme del binario di trasporto, il dito entra in contatto controllato con il bordo del PCB e aiuta a mantenere la scheda adeguatamente supportata mentre attraversa l'intero processo di saldatura.

Le macchine per saldatura a onda si basano su un movimento stabile e continuo del PCB. Dall'applicazione del flussante e dal preriscaldamento al contatto con l'onda di saldatura e al raffreddamento finale, la scheda deve rimanere saldamente posizionata mentre si muove alla velocità richiesta del convogliatore. Il dito PF08-20 lavora insieme a più dita adiacenti per creare un sistema stabile di tenuta e guida del PCB.

Poiché i diti del convogliatore sono esposti a contatti ripetuti con le schede, calore, residui di flussante, vibrazioni e lunghi cicli operativi, sono componenti di manutenzione ordinaria. La sostituzione di diti PF08-20 danneggiati, usurati, screpolati, deformati o contaminati aiuta a ripristinare prestazioni affidabili del convogliatore e riduce il rischio di problemi di trasporto del PCB.

Informazioni chiave sul prodotto

Causa – Perché i diti convogliatori PF08-20 si usurano

Un convogliatore per saldatura a onda opera continuamente durante la produzione. A seconda del carico di lavoro della fabbrica, migliaia di PCB possono passare attraverso la macchina durante cicli di produzione ripetuti.

Ogni scheda entra in contatto con più diti del convogliatore. Ciò crea un'interazione meccanica continua tra il bordo del PCB e la superficie del dito.

Allo stesso tempo, il convogliatore opera vicino ai processi di flussaggio, preriscaldamento e saldatura.

Cause comuni di deterioramento dei diti

Un dito danneggiato non sempre arresta immediatamente la macchina.

Tuttavia, quando uno o più diti si usurano o diventano irregolari, il PCB potrebbe non viaggiare più attraverso il convogliatore nella posizione prevista.

Ciò può creare problemi di produzione intermittenti difficili da identificare se i diti del convogliatore non vengono ispezionati.

Soluzione – Ripristinare un supporto affidabile del bordo del PCB

La sostituzione dei componenti usurati con il corretto Dito convogliatore resina Dito PF08-20 aiuta a ripristinare un supporto meccanico stabile lungo il convogliatore.

Il dito funge da interfaccia tra il meccanismo del convogliatore e il bordo del PCB.

Se installati correttamente, più diti PF08-20 lavorano insieme per mantenere la posizione della scheda e fornire un movimento fluido attraverso ogni sezione del processo.

Vantaggi della sostituzione tempestiva

• Aiuta a stabilizzare il trasporto del PCB.
• Mantiene un supporto costante del bordo della scheda.
• Riduce il movimento causato da diti del convogliatore usurati.
• Aiuta a prevenire l'inclinazione del PCB durante il trasporto.
• Supporta un movimento fluido attraverso l'onda di saldatura.
• Riduce i rischi associati a parti del convogliatore rotte.
• Semplifica la manutenzione preventiva.
• Aiuta a mantenere la continuità della produzione.

La sostituzione di un dito del convogliatore danneggiato è generalmente più efficiente che continuare la produzione fino a quando il dito non causa un problema di trasporto più grave.

Per questo motivo, molti team di manutenzione tengono dita di ricambio come pezzi di ricambio di routine per la saldatura a onda.

Specifiche

Applicazione

I modelli Dito convogliatore resina Dito PF08-20 è destinato ad applicazioni di movimentazione PCB in sistemi convogliatori di macchine per saldatura a onda compatibili.

La saldatura a onda rimane ampiamente utilizzata per assemblaggi elettronici contenenti componenti through-hole e design misti SMT/THT.

Il dito del convogliatore è quindi applicabile a molti ambienti di produzione elettronica.

Industrie tipiche

• Elettronica automobilistica.
• Sistemi di controllo industriale.
• Produzione di alimentatori.
• Elettronica di consumo.
• Elettronica per elettrodomestici.
• Apparecchiature di comunicazione.
• Prodotti di illuminazione a LED.
• Elettronica per strumentazione.
• Produzione a contratto EMS.

Applicazioni di manutenzione tipiche

I diti PF08-20 possono essere inclusi nei programmi di ispezione di routine insieme a catene, pignoni, binari del convogliatore, assiemi di guida e meccanismi di regolazione della larghezza.

Come funziona

Il convogliatore PCB è responsabile del movimento di una scheda a circuito stampato attraverso la macchina di saldatura a onda a una velocità e orientamento controllati.

I modelli Dito resina PF08-20 fornisce uno dei punti di contatto fisici utilizzati per supportare la scheda.

1. Caricamento PCB

La scheda entra nel convogliatore dall'apparecchiatura a monte o da una sezione di caricamento.

I diti del convogliatore su entrambi i lati agganciano i bordi del PCB.

2. Posizionamento della scheda

I diti supportano il PCB nella posizione richiesta del convogliatore.

Più diti distribuiscono il supporto lungo i bordi del PCB e aiutano a prevenire movimenti eccessivi.

3. Applicazione del flussante

La scheda si muove attraverso la sezione di flussaggio.

Poiché i diti del convogliatore contattano i bordi del PCB, l'area di processo sotto il PCB rimane accessibile per l'applicazione del flussante.

4. Preriscaldamento

Il PCB continua nella sezione di preriscaldamento.

Un supporto stabile del convogliatore è importante durante questa fase poiché la scheda deve attraversare la zona termica in modo controllato.

5. Saldatura a onda

Il convogliatore trasporta il PCB sopra l'onda di saldatura.

Una corretta posizione della scheda contribuisce a un movimento costante attraverso questa area critica del processo.

6. Raffreddamento e scarico

Dopo la saldatura, il PCB attraversa la sezione finale della macchina ed esce dal convogliatore.

Durante queste fasi, i diti PF08-20 correttamente allineati aiutano a mantenere un movimento controllato del PCB.

Problemi causati da diti del convogliatore usurati

Un dito del convogliatore è relativamente piccolo rispetto all'intera macchina di saldatura a onda, ma influisce direttamente sul trasporto del PCB.

Se il dito si danneggia o si posiziona in modo errato, il problema può essere visibile come un movimento anomalo della scheda.

Segnali di avvertimento tipici

• Il PCB trema durante il movimento.
• Il supporto della scheda è irregolare.
• Il bordo del PCB scivola dalla normale posizione di trasporto.
• La posizione del dito differisce da quella dei diti adiacenti.
• Il convogliatore crea rumori meccanici insoliti.
• Appaiono crepe visibili sul dito.
• È presente un'eccessiva contaminazione da flussante.
• Il PCB si blocca durante il caricamento o lo scarico.
• L'altezza della scheda diventa incoerente.

Quando si verificano questi sintomi, i tecnici dovrebbero ispezionare i diti PF08-20 insieme al sistema di catena e binario del convogliatore.

La causa deve essere identificata prima che la produzione continui.

Vantaggi della manutenzione del dito resina PF08-20

L'uso di diti convogliatori sostituibili rende la manutenzione più pratica poiché i componenti di contatto danneggiati possono essere cambiati individualmente.

Caratteristiche di manutenzione

La durata di servizio dipende dalle condizioni effettive della macchina e non deve essere stimata solo in base al tempo calendario.

Il volume di produzione, le condizioni del bordo del PCB, il tipo di flussante, la frequenza di pulizia, l'allineamento del convogliatore, la temperatura e le pratiche di manutenzione possono influenzare l'usura.

PF08-20 rispetto ad altri modelli di diti

Diversi diti convogliatori per saldatura a onda possono sembrare simili ma non dovrebbero essere automaticamente considerati intercambiabili.

I modelli PF08-20, PF08-06 e PFW-20L devono essere identificati individualmente.

Il metodo di acquisto più sicuro è abbinare il modello esatto già installato sulla macchina.

Se il modello originale non può essere confermato, foto o campioni fisici dovrebbero essere confrontati prima della sostituzione.

Come scegliere il PF08-20 corretto

Passaggio 1 – Controllare il modello

Confermare che il modello richiesto sia:

PF08-20

Non ordinare un altro dito della serie PF solo perché l'aspetto generale è simile.

Passaggio 2 – Ispezionare il componente esistente

Confrontare:

• Forma generale del dito.
• Sezione di presa del PCB.
• Profilo di montaggio.
• Direzione di installazione.
• Struttura di fissaggio del convogliatore.
• Posizione di contatto.

Passaggio 3 – Confermare il requisito del materiale

Assicurarsi che il prodotto richiesto sia il tipo resina per il sistema convogliatore corrispondente.

Le apparecchiature per saldatura a onda possono utilizzare diversi materiali e strutture per i diti convogliatori.

Passaggio 4 – Confermare la configurazione del convogliatore

Controllare il convogliatore per saldatura a onda installato piuttosto che identificare il dito solo dall'esterno della macchina.

Diverse configurazioni del convogliatore possono richiedere diversi design dei diti.

Passaggio 5 – Fornire foto di riferimento

Quando la compatibilità è incerta, inviare foto chiare che mostrano:

• Dito PF08-20 esistente.
• Vista frontale.
• Vista laterale.
• Punto di montaggio.
• Installazione del convogliatore.
• Eventuali marcature del modello visibili.

Ciò aiuta a ridurre gli errori di sostituzione.

Raccomandazioni di installazione

Prima della sostituzione, arrestare la macchina di saldatura a onda e seguire la procedura di manutenzione e sicurezza dell'apparecchiatura.

Consentire alle sezioni pertinenti di raggiungere una condizione di manutenzione adeguata.

Rimuovere il dito del convogliatore danneggiato e ispezionare l'area di installazione circostante.

Checklist di ispezione

Dopo aver installato il nuovo dito PF08-20, confrontarlo con i diti vicini.

Il PCB dovrebbe viaggiare fluidamente senza contatti anomali o movimenti eccessivi.

Un test controllato del convogliatore dovrebbe essere completato prima che la produzione completa riprenda.

Manutenzione preventiva

La manutenzione preventiva può estendere l'affidabilità del convogliatore e identificare i problemi dei diti prima che influenzino la produzione.

Le azioni raccomandate includono:

• Ispezionare regolarmente i diti PF08-20.
• Pulire l'eccessivo residuo di flussante.
• Controllare i diti per crepe e deformazioni.
• Confrontare l'altezza dei diti adiacenti.
• Controllare la tensione e il movimento della catena del convogliatore.
• Ispezionare l'allineamento del binario.
• Monitorare il movimento del PCB durante il funzionamento.
• Sostituire prontamente i diti fortemente usurati.

Quando un dito si è guastato a causa di usura a lungo termine, ispezionare contemporaneamente i diti vicini.

Potrebbero aver operato per un numero simile di cicli di produzione e potrebbero richiedere una sostituzione a breve.

Perché tenere il PF08-20 in scorta

I diti del convogliatore sono componenti relativamente semplici, ma una sostituzione mancante può comunque ritardare la produzione.

Tenere i diti PF08-20 in magazzino consente al personale di manutenzione di rispondere rapidamente quando viene scoperta usura o danno accidentale.

Vantaggi dell'inventario

• Risposta di manutenzione più rapida.
• Approvvigionamento di emergenza ridotto.
• Sostituzione preventiva conveniente.
• Adatto per la manutenzione programmata con arresto macchina.
• Aiuta a supportare la produzione continua di saldatura a onda.
• Facile da combinare con altri pezzi di ricambio per convogliatori.

Le fabbriche che gestiscono diverse macchine per saldatura a onda possono mantenere diversi modelli di diti in inventari separati ed etichettati per evitare di mescolare PF08-20 con prodotti simili.

FAQ

1. A cosa serve il Dito PF08-20?

Il Dito PF08-20 è un dito convogliatore in resina utilizzato nei sistemi di trasporto PCB di macchine per saldatura a onda compatibili. Supporta e guida i bordi dei PCB mentre le schede si muovono attraverso le sezioni di flussaggio, preriscaldamento, saldatura, raffreddamento e scarico.

2. Il PF08-20 è un dito convogliatore in resina?

Sì. Questo prodotto viene fornito come Dito convogliatore resina PF08-20 per la corrispondente applicazione del convogliatore per saldatura a onda. Il modello esatto e la configurazione di installazione devono comunque essere confermati prima dell'ordine.

3. Il PF08-20 è intercambiabile con il PF08-06 o il PFW-20L?

Non dovrebbero essere considerati intercambiabili. PF08-20, PF08-06 e PFW-20L sono designazioni di modello diverse. Confermare il dito esistente, la configurazione del convogliatore e il modello prima di selezionare una sostituzione.

4. Quando devono essere sostituiti i diti PF08-20?

La sostituzione è raccomandata quando il dito presenta crepe, deformazioni, usura eccessiva, installazione allentata, contaminazione pesante o supporto instabile del PCB. Ispezionare i diti del convogliatore e le catene vicine durante la stessa procedura di manutenzione.

5. Quali informazioni devo fornire per un preventivo?

Si prega di fornire il modello PF08-20, la quantità richiesta, le informazioni sulla macchina o sul convogliatore e foto chiare del prodotto quando disponibili. Questi dettagli aiutano a confermare il dito del convogliatore richiesto e a fornire un preventivo più accurato.

Contattaci

Hai bisogno di Diti convogliatori resina per saldatura a onda PCB Dito PF08-20 per sostituzione o manutenzione?

Invii il modello, la quantità richiesta, le informazioni sulla macchina e le foto del dito esistente per la conferma del prodotto e il preventivo.

Forniamo pezzi di ricambio per macchine di saldatura a onda per produttori di elettronica, fabbriche EMS, aziende di manutenzione di apparecchiature e progetti di ristrutturazione di macchine.

PF08-20, PF08-06, PFW-20L e altri pezzi di ricambio per convogliatori possono essere inclusi in un'unica richiesta di acquisto.

Invia la tua richiesta oggi stesso per prezzo, disponibilità, opzioni di quantità all'ingrosso e informazioni di spedizione.
