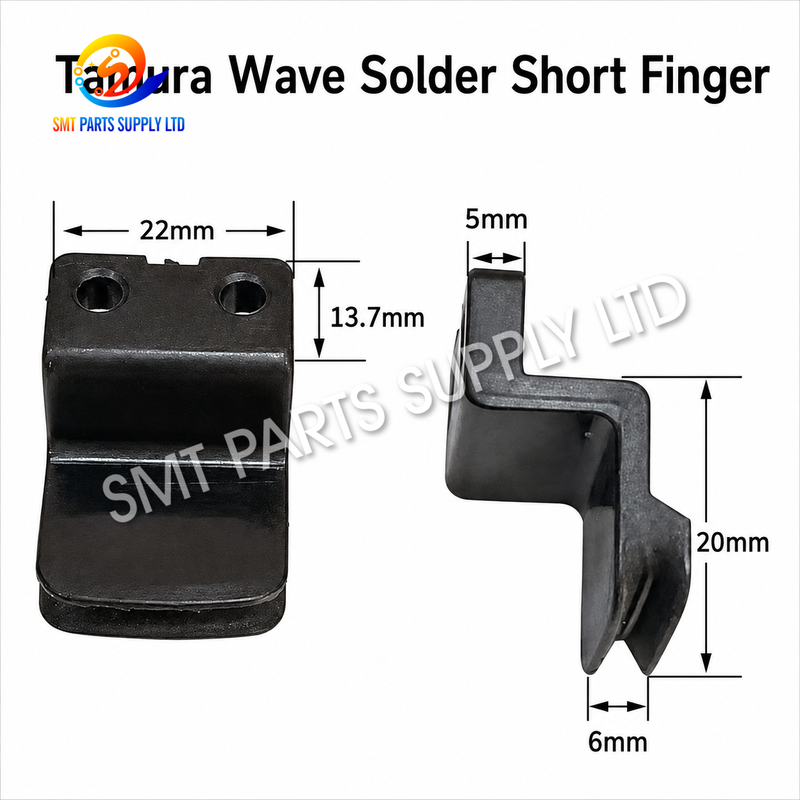

Finolatore di resina per la saldatrice a onde Tamura

IlTAMURA Fingere del trasportatore PCBè un componente meccanico di ricambio utilizzato in sistemi di trasportatori Tamura compatibili con le macchine di saldatura a onde.questo dito di resina di tipo corto entra in contatto con il bordo della scheda di circuito stampato e aiuta a mantenere il posizionamento stabile della scheda durante tutto il processo di saldatura a onde.

La stabilità del trasportatore PCB è importante durante l'applicazione del flusso, il pre riscaldamento, il contatto con le onde di saldatura, il raffreddamento e lo scarico.Molte dita trasportatrici lavorano insieme per tenere e guidare il PCB consentendo al contempo alla parte inferiore della scheda di rimanere accessibile al processo di saldatura.

IlDito corto di resinaè particolarmente adatto per la sostituzione di dita del trasportatore danneggiate, usurate, spaccate, deformate, contaminate o mancanti.Mantenere tutte le dita del trasportatore in posizione uniforme aiuta a ridurre il tremore della tavola, supporto irregolare, resistenza al trasporto e movimento accidentale di PCB.

Per le fabbriche di elettronica che utilizzano apparecchiature di saldatura a ondate Tamura, questo componente è un ricambio pratico per la riparazione dei trasportatori e la manutenzione preventiva.

Informazioni chiave sul prodotto

Causa Perché le dita corte di resina hanno bisogno di essere sostituite

Un trasportatore a saldatura ondulata opera ripetutamente durante la produzione giornaliera di PCB.

Ogni dito trasportatore entra in contatto diretto con i bordi dei circuiti che passano attraverso la macchina.carico meccanico ripetuto, e la contaminazione della produzione.

Queste condizioni influenzano gradualmente la superficie del dito e la condizione meccanica.

Cause comuni dell'usura

Un singolo dito usurato potrebbe non fermare immediatamente la produzione.

Tuttavia, se diverse dita hanno altezze o posizioni di contatto diverse, il PCB può diventare instabile quando passa attraverso la macchina di saldatura.

Si raccomanda pertanto un controllo regolare prima che i problemi del trasportatore si trasformino in interruzioni di produzione.

Soluzione

Sostituzione dei componenti danneggiati con quelli correttiTAMURA Convogliatore a resina cortaaiuta a ripristinare le condizioni meccaniche del sistema di trasporto dei PCB.

Il dito fornisce un punto di contatto controllato del bordo del PCB e lavora insieme ai dita vicine per mantenere la stabilità della tavola.

Benefici sostitutivi

• Aiuta a mantenere stabile il trasporto dei PCB.
• Supporta un posizionamento coerente dei bordi dei PCB.
• Riduce i movimenti causati da dita usate.
• Aiuta a prevenire il sostegno irregolare della tavola.
• Supporta un movimento agevole attraverso la zona di saldatura.
• Adatto per la manutenzione di routine della saldatura a onde.
• Permette di sostituire singole dita danneggiate.
• Aiuta a ridurre i tempi di fermo di produzione legati al trasportatore.

Per le fabbriche che utilizzano linee di saldatura a onde continue, mantenere le dita di ricambio in magazzino può rendere la manutenzione più veloce e più prevedibile.

Specificità

Applicazione

IlTAMURA Dedo corto di resinaè destinato al trasporto di PCB in gruppi di trasportatori di saldatura a onde Tamura compatibili.

La saldatura a onde è ampiamente utilizzata per l'assemblaggio di componenti a fori e PCB a tecnologia mista in cui le schede devono muoversi continuamente attraverso diverse sezioni di processo controllate.

Applicazioni tipiche

Industria tipica

• Elettronica automobilistica.
• Electronica di controllo industriale.
• elettronica di consumo.
• Fabbricazione di alimentatori.
• Attrezzature di comunicazione.
• Apparecchi elettronici per la casa.
• Prodotti a LED e di illuminazione.
• Produzione a contratto EMS.
• Assemblaggio di apparecchiature elettroniche.

Il dito deve essere selezionato in base alla configurazione effettiva del trasportatore e non solo all'aspetto esterno della saldatrice a onde.

Come funziona

Il sistema trasportatore trasporta i PCB attraverso la macchina di saldatura a onde a velocità e posizione controllate.

IlFingere corto del trasportatore in resinafunzioni come uno dei punti di supporto fisico lungo il bordo del PCB.

1. Caricamento di PCB

La scheda di circuito viene inserita nel trasportatore di saldatura ondulata da apparecchiature a monte o dalla sezione di carico della macchina.

Fingeri di resina installati sul contatto del trasportatore e supportano i bordi del PCB.

2. Posizionamento PCB

Molte dita del trasportatore lavorano insieme per mantenere una posizione uniforme della tavola.

L'allineamento corretto delle dita aiuta a ridurre i movimenti inutili dei PCB.

3. Applicazione del flusso

Il PCB attraversa la sezione di flusso.

Le dita sostengono i bordi mantenendo la parte inferiore del PCB disponibile per il processo.

4. Pre riscaldamento

Il trasportatore trasporta il PCB attraverso la zona di pre riscaldamento.

Un supporto costante della tavola aiuta a mantenere un movimento regolare attraverso questa sezione termica.

5. Saldatura a onde

Il PCB passa sopra l'onda di saldatura.

Il posizionamento stabile del trasportatore è importante perché la scheda deve muoversi attraverso la zona di saldatura senza eccessive scosse o spostamenti inaspettati.

6. raffreddamento e scarico

Dopo la saldatura, la tavola continua a raffreddarsi e verso la sezione di scarico.

Le dita del trasportatore continuano a sostenere il PCB fino a quando non esce dalla macchina.

Perché la progettazione del dito corto è importante

Le macchine di saldatura ondulata possono utilizzare diverse geometrie di dita trasportatrici a seconda delle loro configurazioni di rotaia e catena.

ADito corto di resinaIl tipo di convogliatore deve quindi essere considerato un tipo specifico di struttura, piuttosto che essere considerato intercambiabile con le dita di trasporto più lunghe.

I diversi disegni dei dita possono variare in:

• Lunghezza complessiva.
• Posizione di contatto PCB.
• Struttura di montaggio.
• Profilo delle dita.
• Orientazione dell'installazione.
• Collegamento con la catena trasportatrice.
• Geometria della presa del bordo della tavola.

Per questo motivo, il dito trasportatore esistente deve sempre essere confrontato con quello di sostituzione prima di ordinare.

L'utilizzo del corretto tipo strutturale aiuta a mantenere un adeguato spazio libero del trasportatore e il supporto del PCB.

Problemi causati da dita trasportatrici usurate

Anche se un dito di resina è un piccolo componente meccanico, la sua condizione può influenzare direttamente il trasporto dei PCB.

Segnali tipici di avvertimento

• PCB tremano mentre si muovono attraverso il trasportatore.
• I bordi della tavola non sono supportati in modo uniforme.
• Modifiche della posizione del PCB durante il trasporto.
• Un dito si trova in modo diverso dalle dita vicine.
• Apparizione di crepe visibili sul corpo di resina.
• La superficie delle dita diventa pesantemente contaminata.
• Il trasportatore produce rumori meccanici insoliti.
• Le catture di PCB durante il carico o lo scarico.
• Il montaggio delle dita si allenta.
• L'altezza della tavola diventa incoerente.

Quando si verificano questi sintomi, i tecnici dovrebbero ispezionare non solo il dito, ma anche la catena di trasporto, l'allineamento dei binari e i componenti vicini.

Vantaggi della manutenzione delle dita in resina

Le dita di resina forniscono un componente di contatto PCB sostituibile all'interno del trasportatore di saldatura ondulata.

Ciò consente ai tecnici di sostituire singoli componenti usurati anziché modificare l'intero meccanismo di trasporto.

Caratteristiche di manutenzione

La durata di vita effettiva dipende dalle ore di funzionamento della macchina, dalla temperatura, dalle condizioni di flusso, dalle caratteristiche del PCB, dalla frequenza di pulizia e dall'allineamento del trasportatore.

Come scegliere il giusto dito TAMURA in resina corta

Passo 1

Verificare che il dito trasportatore sia destinato a unMacchine per la saldatura a onde Tamura.

Passo 2

Assicurarsi che la parte esistente utilizza lo stessoconfigurazione del dito corto.

Non sostituire automaticamente un dito lungo o di forma diversa con la versione corta.

Fase 3 Conferma del materiale della resina

Verificare che la sostituzione richiesta sia:

Fingere del trasportatore in resina

L'apparecchiatura di saldatura ondulata può utilizzare materiali diversi a seconda della progettazione del trasportatore.

Fase 4 Compari la struttura fisica

Controllare il dito esistente per:

• Forma generale.
• Della lunghezza delle dita.
• Profil di montaggio.
• Posizione di contatto PCB.
• Orientazione dell'installazione.
• Collegamento alla catena trasportatrice.

Fase 5 Fornire foto per conferma

Se non è disponibile alcun numero di parte, fornire foto che mostrino:

• Dito completo.
• Vista frontale.
• Vista laterale.
• Sezione di montaggio.
• Dito installato sul trasportatore.
• Componenti adiacenti del trasportatore.

Un campione fisico o un disegno dimensionale possono essere utili anche quando è necessaria un'identificazione esatta.

Raccomandazioni per l'installazione

Prima di sostituire il dito del trasportatore, fermare la macchina secondo la procedura di manutenzione dell'apparecchiatura.

Assicurarsi che il trasportatore e le sezioni di processo riscaldate siano in condizioni di sicurezza prima della manutenzione.

Lista di controllo delle ispezioni

Dopo la sostituzione, confrontare il nuovo dito di resina corto con le dita adiacenti.

Il nuovo componente deve funzionare liberamente senza contatto con parti meccaniche non correlate.

Testare il trasporto dei PCB prima di riportare la macchina alla normale produzione.

Raccomandazioni di manutenzione preventiva

Una manutenzione regolare aiuta a individuare il deterioramento del dito del trasportatore prima che ciò influisca sul trasporto a bordo.

Le pratiche raccomandate includono:

• Controllate le dita per le crepe e l'usura eccessiva.
• Pulire i residui di flusso accumulati.
• Confrontate le posizioni delle dita adiacenti.
• Controlla il movimento della catena trasportatrice.
• Controlla l'allineamento corretto della rotaia.
• Controllare se i punti di montaggio sono allentati.
• Osservare i movimenti dei PCB durante la produzione.
• Rimpiazzate subito le dita danneggiate.

Se un dito si è rotto a causa di un uso prolungato, ispezionate contemporaneamente le dita vicine perché potrebbero aver vissuto condizioni di funzionamento simili.

Fingere di resina corta contro altre dita trasportatrici

Non ogni dito del trasportatore a saldatura ondulata è intercambiabile.

Il materiale da solo non è sufficiente per determinare la compatibilità.

Ilprofilo del dito, struttura di montaggio, geometria del contatto del PCB e configurazione del trasportatoretutti devono essere controllati prima di acquistare.

Perché tenere in riserva le dita corte in resina

I trasportatori a saldatura ondulata contengono più dita e i singoli pezzi possono danneggiarsi durante la produzione o la manutenzione.

Mantenere a disposizione dita di riserva adeguate offre diversi vantaggi:

• Sostituzione più rapida in caso di danni.
• Meno forniture di emergenza.
• Manutenzione preventiva più semplice.
• Rischio ridotto di arresto prolungato della macchina.
• Manutenzione conveniente durante gli spegnimenti programmati.
• Migliore preparazione per la produzione di PCB a grandi volumi.

Per le fabbriche che utilizzano più di una linea di saldatura a onda, l'etichettatura separata dei diversi tipi di dita può aiutare a prevenire l'installazione errata.

Domande frequenti

1A che cosa serve TAMURA Short Resin Finger?

Viene utilizzato nei sistemi trasportatori compatibili della macchina di saldatura a onde Tamura per supportare e guidare i bordi del PCB mentre le schede si muovono attraverso i processi di flusso, riscaldamento, saldatura a onde, raffreddamento e scarico.

2Questo dito e' fatto di resina?

Sì, questo prodotto è specificato come unFingere corto del trasportatore in resinaI sistemi di saldatura ondulata possono utilizzare anche titanio o altri materiali a punta, quindi il materiale e il tipo di struttura devono essere confermati prima dell'ordine.

3Un dito di resina corto puo' sostituire un dito trasportatore Tamura?

No. Diverse configurazioni di trasportatore Tamura possono utilizzare diverse forme di dita e strutture di montaggio.campione, o informazioni dimensionali.

4Quando sostituire il dito del trasportatore?

Sostituire il dito se è crepato, deformato, indossato, sciolto, pesantemente contaminato o non è in grado di sostenere costantemente il bordo del PCB.Controllare le dita vicine e i componenti del trasportatore contemporaneamente.

5Quali informazioni sono necessarie per un preventivo?

Si prega di fornire ilInformazioni sulla macchina Tamura, esigenze di dita di resina corta, quantità, foto di dita esistenti e dimensioni o informazioni sul campione, se disponibiliQuesto aiuta a confermare la sostituzione corretta prima del preventivo.
