ASMPT Siemens 03015727-01 Spina di precisione ISO 8734 2x5 mm

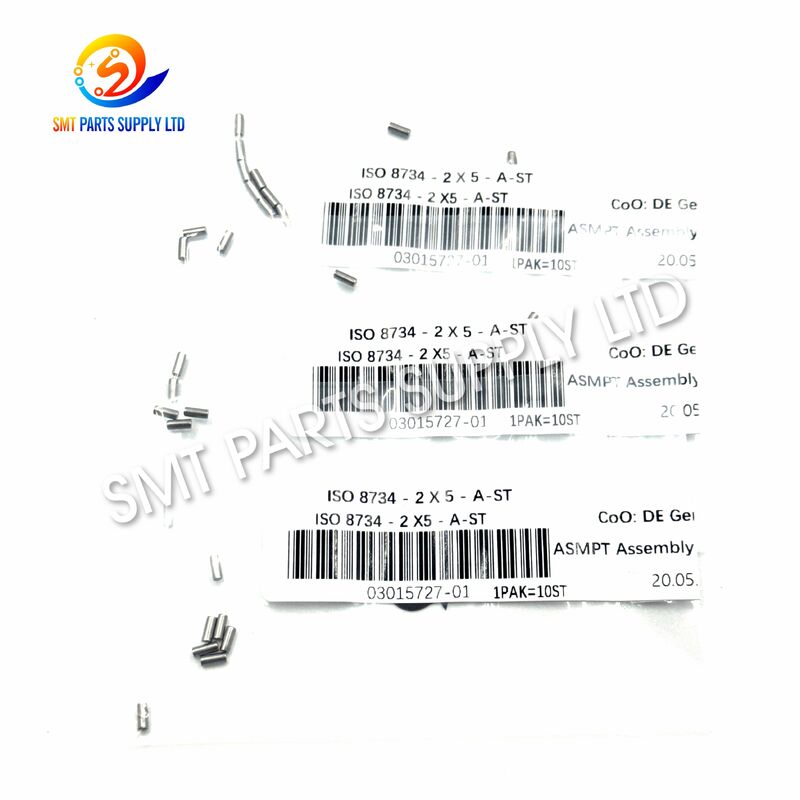

ASMPT Siemens 03015727-01 ISO 8734 2x5mm Precisione Dowel Pin

IlASMPT Siemens 03015727-01 ISO 8734 2x5mm Precisione Dowel Pinè un componente di localizzazione meccanica compatta progettato per un allineamento preciso e un posizionamento ripetibile all'interno di gruppi di apparecchiature SMT compatibili.Prodotto secondo i principi dimensionali di:ISO 8734, questo perno di precisione fornisce una superficie di localizzazione cilindrica controllata per parti di accoppiamento, supporti, guide, case, meccanismi di alimentazione,con una lunghezza massima non superiore a 50 mm,.

Quando i componenti della macchina vengono rimossi per ispezione, pulizia, manutenzione o sostituzione, il dispositivo può essere utilizzato per la produzione di altri componenti.le loro posizioni relative originali devono spesso essere ripristinate con precisioneIl perno 03015727-01 aiuta a localizzare le parti collegate prima o durante il fissaggio, riducendo i movimenti laterali indesiderati e supportando il rimontaggio costante.

Per i reparti di manutenzione SMT, i produttori di elettronica a contratto e i distributori di ricambi per macchine,mantenere disponibile il perno di precisione corretto può ridurre il tempo di manutenzione e il rischio di utilizzare un fissaggio generico non adatto.

Causa Perché i perni di localizzazione di precisione hanno bisogno di essere sostituiti

I perni di precisione funzionano normalmente insieme a fori di localizzazione lavorati con precisione.

Una vite convenzionale non deve essere considerata automaticamente un sostituto di un perno di precisione. Le viti sono utilizzate principalmente per la pinzazione, mentre i perni di precisione sono comunemente utilizzati per laposizione e allineamento.

Quando un perno di localizzazione è danneggiato o mancante, i componenti meccanici collegati non possono più tornare alla loro posizione di riferimento progettata.Questo può influenzare la consistenza dell'assemblaggio e rendere più difficile l'adeguamento della manutenzione.

Soluzione

Il03015727-01 2x5 mm pin di dowelfornisce una soluzione di sostituzione pratica per la manutenzione di apparecchiature ASMPT Siemens compatibili.

La sua costruzione cilindrica di precisione aiuta a stabilire un posizionamento ripetibile tra le parti meccaniche di accoppiamento prima dell'applicazione della forza di fissaggio finale.

Principali vantaggi della manutenzione

Per i tecnici di manutenzione, selezionare il perno correttonumero della parte, diametro nominale, lunghezza e standardè particolarmente importante perché anche una piccola differenza dimensionale può influenzare l'adattamento.

Specificità

Importante:Gli acquirenti devono verificare l'assemblaggio della macchina, il numero originale della parte, l'adattamento richiesto e la posizione di installazione prima di ordinare.

Applicazione

L'ASMPT Siemens 03015727-01 è destinato a funzioni di localizzazione di precisione all'interno di gruppi meccanici di macchine SMT compatibili.

Le applicazioni tipiche possono includere:

Questo tipo di perno è particolarmente utile in gruppi in cui due componenti collegati devono mantenere una relazione di posizione fissa dopo ripetute rimozioni e installazioni.

Poiché la posizione esatta dell'installazione può variare a seconda della configurazione della macchina e della versione di assemblaggio, il03015727-01 deve essere utilizzato come riferimento primario per la conferma della compatibilità.

Come funziona

Un perno a gomma di precisione funziona in modo diverso da un normale attacco a filo.

Durante l'assemblaggio, il perno cilindrico interagisce con i fori lavorati con precisione in due componenti di accoppiamento.o altri elementi di fissaggio forniscono una forza di fissaggio.

Il processo di posizionamento può essere riassunto come segue:

Fase 1 Localizzazione

Il perno di taglio entra nel foro di localizzazione corrispondente e stabilisce la posizione di riferimento meccanica.

Fase 2 Allineamento

Il componente di accoppiamento viene guidato nella posizione prevista rispetto al componente fisso.

Fase 3 ️ Fissatura

Una volta stabilita la posizione di posizionamento, il gruppo viene fissato con viti o altri elementi di fissaggio.

Fase 4 Repetitività

Durante la manutenzione futura, la posizione della doglia aiuta l'assemblaggio a tornare approssimativamente alla stessa posizione di riferimento progettata.

Questa divisione tralocalità- efissaggioè una delle ragioni per cui i perni di precisione sono ampiamente utilizzati nei macchinari industriali.

Perché è importante l'ISO 8734

L'ISO 8734 è associata a perni cilindrici di precisione induriti utilizzati per un posizionamento meccanico accurato.

Per le parti di ricambio, la specifica della norma aiuta gli acquirenti a distinguere un perno di localizzazione di precisione da una normale barra metallica di uso generale.

La combinazione di:

• diametro nominale di 2 mm
• 5 mm di lunghezza nominale
• Specifica ISO 8734
• ASMPT Siemens numero di parte 03015727-01

La domanda di acquisto è molto più chiara rispetto all'ordine basato solo sull'aspetto.

Questo è particolarmente importante perché diversi perni possono apparire quasi identici pur avendo dimensioni, tolleranze, materiali o caratteristiche di adattamento differenti.

Come scegliere il giusto perno

Prima di effettuare un ordine, gli acquirenti devono confermare diversi punti.

1Controlla il numero originale della parte.

Il metodo più sicuro consiste nel confermare che la documentazione di manutenzione originale o il componente rimosso corrispondono a:03015727-01.

2Conferma le dimensioni.

Non selezionare solo in base all'aspetto visivo.diametro 2 mm e lunghezza 5 mm.

3- Conferma lo standard.

Se il disciplinare della macchina richiedeISO 8734, evitare di sostituirlo con un perno non specificato.

4Controlla il buco di localizzazione.

Se il foro di accoppiamento è danneggiato, la sola sostituzione del perno potrebbe non risolvere il problema di allineamento.

5. Inviare le informazioni della macchina quando non si è sicuri

Per una conferma del preventivo più rapida, fornire il numero di parte ASMPT/Siemens, il modello della macchina, la posizione di installazione, la quantità richiesta e foto chiare del componente originale.

Raccomandazioni per la manutenzione e l'installazione

Per un'installazione affidabile, le superfici di localizzazione e i fori devono essere tenuti puliti.

Evitare di forzare un perno danneggiato o di dimensioni errate nel foro di localizzazione, in quanto ciò può danneggiare il componente di accoppiamento.utilizzare strumenti di manutenzione appropriati ed evitare un carico laterale eccessivo che potrebbe piegare il perno o ingrandire il foro di localizzazione.

Prima del riassemblaggio della macchina:

• Pulisci i fori di localizzazione.
• Rimuovere lo sporco e le particelle estranee.
• Controllare la deformazione del perno.
• Conferma il diametro e la lunghezza corretti.
• Controlla l'usura anormale del componente di accoppiamento.
• Installare secondo la procedura di manutenzione della macchina.

I componenti di precisione devono essere conservati in un ambiente pulito e asciutto per ridurre la contaminazione prima dell'installazione.

Domande frequenti

1Per che cosa si usa ASMPT Siemens 03015727-01?

Il 03015727-01 è un perno di precisione utilizzato principalmente per la localizzazione meccanica e l'allineamento tra componenti compatibili negli assemblaggi di apparecchiature SMT ASMPT Siemens.Aiuta a mantenere il posizionamento ripetibile durante l'assemblaggio e la manutenzione.

2Qual e' la taglia di 03015727-01?

La dimensione nominale è2 x 5 mm, vale a dire di circa 2 mm di diametro e 5 mm di lunghezza.ISO 8734per perni di localizzazione cilindrici di precisione.

3Un normale perno di metallo da 2x5mm può sostituire questa parte?

Non è consigliabile selezionare una sostituzione basata solo sulle dimensioni nominali..Prima della sostituzione, confermare la norma ISO 8734 e il numero di parte 03015727-01.

4Come posso confermare la compatibilità prima di ordinare?

Fornire l'originale03015727-01 numero di parte, il modello della macchina SMT, la posizione di installazione, la quantità richiesta e una foto del perno o dell'assemblaggio esistente.

5Perché è importante un perno a gomma se l'assemblaggio utilizza già viti?

Le viti generano principalmente la forza di fissaggio, mentre i perni di precisione stabiliscono la posizione meccanica.L'uso di entrambi permette ai componenti collegati di mantenere una posizione più costante durante l'installazione e la manutenzione ripetuta.

Contattaci

NecessitàASMPT Siemens 03015727-01 ISO 8734 2x5 mm di precisioneper la manutenzione delle macchine o per lo stoccaggio di ricambi?

Mandateci il vostronumero della parte, modello della macchina, quantità richiesta e destinazione di consegnaPer le richieste di ricambi SMT in vrac, è inoltre possibile inviare l'elenco completo delle parti per un approvvigionamento consolidato.
