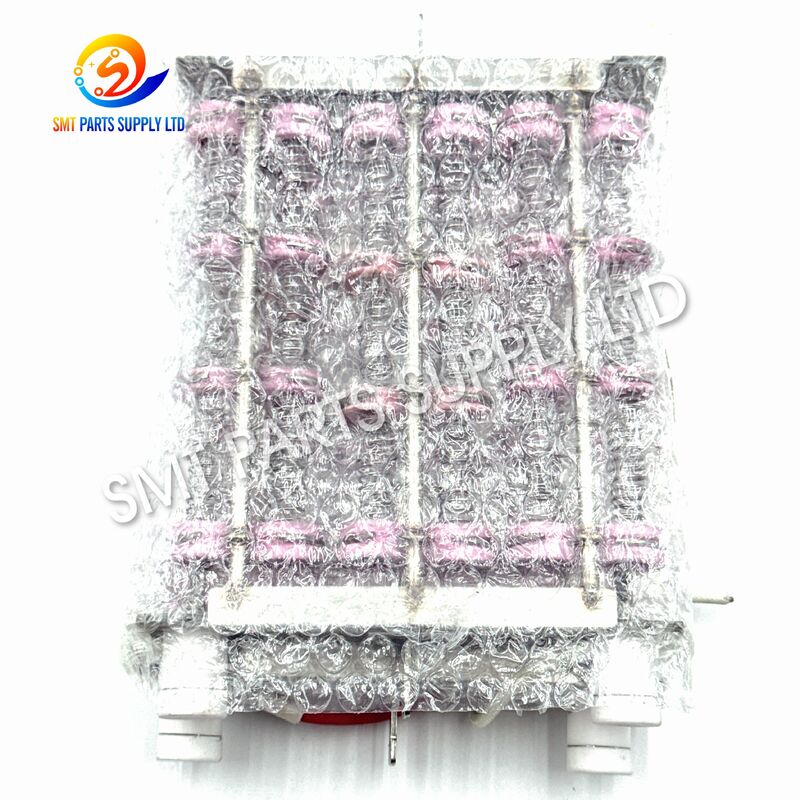

Filo dell'elemento riscaldante del forno a rifusione HELLER 590059 MK3

Elemento riscaldante per forno a riflusso HELLER 590059 MK3

Il Elemento riscaldante per forno a riflusso HELLER 590059 4800W MK3 è un componente riscaldante di ricambio progettato per forni di saldatura a riflusso HELLER compatibili. Installato all'interno del sistema di riscaldamento del forno, questo elemento converte l'energia elettrica in energia termica e lavora insieme al ventilatore, al sensore di temperatura, al relè e al sistema di controllo per mantenere la temperatura di riflusso programmata.

Prestazioni stabili del riscaldatore sono importanti per l'assemblaggio di PCB perché un riscaldamento insufficiente può causare un lento riscaldamento, un recupero di temperatura scadente o temperature di zona instabili. L'elemento riscaldante 590059 è adatto per la manutenzione delle attrezzature, la riparazione di zone di riscaldamento e l'inventario di pezzi di ricambio preventivi.

Per un acquisto accurato, i clienti devono fornire il modello completo del forno, il numero di serie della macchina, l'etichetta del riscaldatore originale, la posizione di installazione e le foto. Il riferimento 594533 può anche essere utilizzato per confermare la configurazione di ricambio corrispondente.

I forni a riflusso operano normalmente a temperature elevate per lunghi periodi di produzione. Cicli termici continui e carichi elettrici possono influenzare gradualmente le prestazioni del riscaldatore.

Le ragioni comuni per la sostituzione includono:

Un allarme di bassa temperatura non significa sempre che il riscaldatore stesso sia difettoso. La termocoppia, il relè a stato solido, il motore del ventilatore, il cablaggio, l'alimentatore e il sistema di controllo dovrebbero essere ispezionati prima della sostituzione.

Quando una zona di riscaldamento non riesce a raggiungere o mantenere la temperatura richiesta, si raccomanda una risoluzione sistematica dei problemi prima di acquistare pezzi di ricambio.

1. Controllare la zona di riscaldamento interessata

Identificare quale zona mostra un lento riscaldamento, una temperatura insufficiente o una fluttuazione anomala della temperatura.

2. Ispezionare elettricamente il riscaldatore

Dopo che l'attrezzatura è stata scollegata in sicurezza dall'alimentazione, tecnici qualificati possono verificare la continuità e la resistenza secondo le procedure di manutenzione standard.

3. Controllare i terminali elettrici

Terminali allentati, bruciati, ossidati o danneggiati possono impedire al riscaldatore di funzionare normalmente.

4. Ispezionare il sensore di temperatura

Una termocoppia imprecisa può causare letture di temperatura errate e può apparire simile a un guasto del riscaldatore.

5. Controllare il circuito di controllo del riscaldatore

I relè a stato solido e i componenti di controllo dovrebbero essere testati per confermare se l'alimentazione viene fornita correttamente all'elemento riscaldante.

6. Ispezionare le prestazioni del ventilatore

Il riscaldatore e il sistema di circolazione dell'aria calda lavorano insieme. Un flusso d'aria scarso può causare una temperatura di zona anomala anche quando il riscaldatore rimane funzionale.

7. Confermare il pezzo di ricambio

Confrontare il numero di parte originale, la potenza nominale, la configurazione fisica, il connettore e le informazioni della macchina prima di ordinare.

Una diagnosi corretta aiuta a ridurre la sostituzione non necessaria di componenti e riduce i tempi di inattività delle attrezzature.

L'elemento riscaldante HELLER 590059 è utilizzato principalmente nei sistemi termici di forni a riflusso compatibili per la produzione SMT e PCBA.

Linee di produzione SMT

Utilizzato nei forni a riflusso posizionati dopo la stampa della pasta saldante e il posizionamento dei componenti.

Impianti di produzione EMS

Adatto per produttori a contratto che operano produzione continua di assemblaggio PCB.

Fabbriche di assemblaggio PCB

Utilizzato per la manutenzione di apparecchiature a riflusso che elaborano circuiti stampati popolati.

Elettronica automobilistica

Supporta ambienti di produzione che richiedono profili termici coerenti e ripetibili.

Elettronica industriale

Adatto per assemblaggi PCB utilizzati in controller, elettronica di potenza, sensori, apparecchiature di automazione e prodotti di comunicazione.

Elettronica di consumo

Può essere utilizzato nella produzione di elettronica ad alto volume in cui i tempi di attività del forno a riflusso sono importanti.

Manutenzione del forno a riflusso

Adatto per scorte di ricambio mantenute dai team di ingegneria di produzione e manutenzione.

Una tipica linea di produzione SMT include:

Stampa pasta saldante → SPI → Pick and Place → Saldatura a riflusso → AOI

L'HELLER 590059 opera nella fase di saldatura a riflusso.

La sua funzione non è quella di controllare direttamente il PCB. Invece, fornisce l'energia termica richiesta dal sistema di riscaldamento del forno in modo che la pasta saldante possa passare attraverso il profilo di temperatura programmato.

Il controller del forno a riflusso determina quando è necessario un riscaldamento aggiuntivo in una zona specifica.

L'alimentazione elettrica viene quindi fornita al riscaldatore attraverso il circuito di controllo corrispondente.

L'elemento riscaldante converte l'energia elettrica in energia termica attraverso il riscaldamento a resistenza.

Il ventilatore del forno muove l'aria attraverso l'area riscaldata e distribuisce l'energia termica in tutta la camera di processo.

Una termocoppia o un sensore di temperatura misura continuamente la temperatura effettiva della zona.

Il controller confronta la temperatura misurata con il setpoint programmato e regola di conseguenza il funzionamento del riscaldatore.

Mentre le schede viaggiano attraverso diverse zone di riscaldamento, il sistema combinato di riscaldatore e flusso d'aria crea il profilo di temperatura di riflusso richiesto.

Un funzionamento stabile del riscaldatore contribuisce quindi a condizioni di saldatura coerenti e a una produzione ripetibile.

La sostituzione del riscaldatore dovrebbe normalmente basarsi su un'adeguata prova elettrica piuttosto che solo sui sintomi di temperatura.

Una corretta selezione del riscaldatore è importante perché i forni a riflusso possono avere configurazioni diverse a seconda dell'anno di produzione, della revisione della macchina e del design della zona.

Verificare se il riscaldatore esistente è contrassegnato con 590059.

Inviare il modello completo del forno a riflusso HELLER.

Evitare di fornire solo il nome del marchio perché diversi modelli di forno possono utilizzare componenti di riscaldamento diversi.

Il numero di serie della macchina può aiutare a identificare le revisioni di produzione e migliorare il controllo della compatibilità.

Una foto chiara dell'etichetta aiuta a verificare il numero di parte originale e le informazioni elettriche.

Le foto del riscaldatore completo, dei terminali, dell'area di montaggio e dei componenti circostanti possono aiutare a identificare le differenze di configurazione.

Ove disponibili, confermare:

• Potenza nominale.
• Tensione.
• Tipo di terminale.
• Design del connettore.
• Dimensioni.
• Posizione di installazione.

Per le applicazioni che utilizzano 590059, il riferimento 594533 dovrebbe essere considerato anche durante la verifica della compatibilità.

Fornire la quantità esatta richiesta prima del preventivo.

Ciò è particolarmente importante quando la manutenzione coinvolge più zone di riscaldamento o assemblaggi riscaldanti abbinati.

Per un preventivo più rapido e una conferma di compatibilità, si prega di fornire:

Fornire informazioni complete aiuta a ridurre gli errori di acquisto e accelera il processo di preventivo.

Terminali allentati o ossidati possono generare calore locale eccessivo e ridurre la vita del componente.

Se una zona impiega notevolmente più tempo per raggiungere la temperatura impostata, ispezionare il riscaldatore, il sistema di flusso d'aria e il controller.

Le prestazioni di riscaldamento dipendono sia dalla generazione di calore che dalla circolazione dell'aria calda.

Confrontare zone di riscaldamento simili può aiutare a identificare una risposta anomala della temperatura.

Le fabbriche che operano continuamente possono ridurre i tempi di inattività tenendo a scorta di manutenzione parti essenziali del riscaldatore del forno a riflusso.

Tenere registri di:

• Numero di parte.
• Data di installazione.
• Zona di riscaldamento.
• Motivo del guasto.
• Numero di serie macchina.

Queste informazioni aiutano a migliorare la pianificazione della manutenzione preventiva.

L'HELLER 590059 è un elemento riscaldante da 4800W utilizzato nei sistemi di riscaldamento di forni a riflusso MK3 compatibili. Genera l'energia termica necessaria per la saldatura a riflusso SMT controllata ed è comunemente acquistato per manutenzione o sostituzione di zone di riscaldamento.

No. La compatibilità dipende dal modello del forno, dalla revisione della macchina, dalla configurazione della zona di riscaldamento, dalle specifiche elettriche e dal design di installazione. Si prega di fornire l'etichetta del riscaldatore originale, il modello del forno, il numero di serie e le foto prima di ordinare.

594533 è utilizzato come riferimento di ricambio associato al 590059. La configurazione della macchina deve comunque essere verificata prima dell'acquisto poiché i forni a riflusso più vecchi potrebbero avere revisioni diverse o componenti riscaldanti precedentemente sostituiti.

I sintomi tipici includono un circuito aperto, resistenza anomala, riscaldamento lento, incapacità di raggiungere la temperatura impostata o recupero di temperatura insufficiente. Dovrebbero essere controllati anche il relè, la termocoppia, il cablaggio, il ventilatore e il controller.

Si prega di inviare il numero di parte 590059, la quantità richiesta, il modello completo del forno, il numero di serie della macchina, la foto dell'etichetta del riscaldatore, la foto di installazione e il paese di destinazione. Informazioni più complete consentono una conferma di compatibilità più rapida e accurata.

Hai bisogno di un Elemento riscaldante per forno a riflusso HELLER 590059 4800W MK3 di ricambio?

Inviaci il tuo:

• Numero di parte.
• Modello forno HELLER.
• Numero di serie macchina.
• Quantità richiesta.
• Foto etichetta riscaldatore.
• Foto di installazione.
• Paese di destinazione.

Invia la tua richiesta oggi stesso per la conferma di compatibilità, disponibilità, prezzo, tempi di consegna e preventivo di spedizione.

Per riparazioni urgenti di forni a riflusso, includere foto chiare del riscaldatore e informazioni sulla macchina in modo da poter verificare la tua richiesta in modo più efficiente.
