DEK 157679 Gruppo di estrusione di solvente da 520 mm per stampante serigrafica

DEK 157679 520 mm Assemblaggio di estrussione con solvente per la stampante a schermo

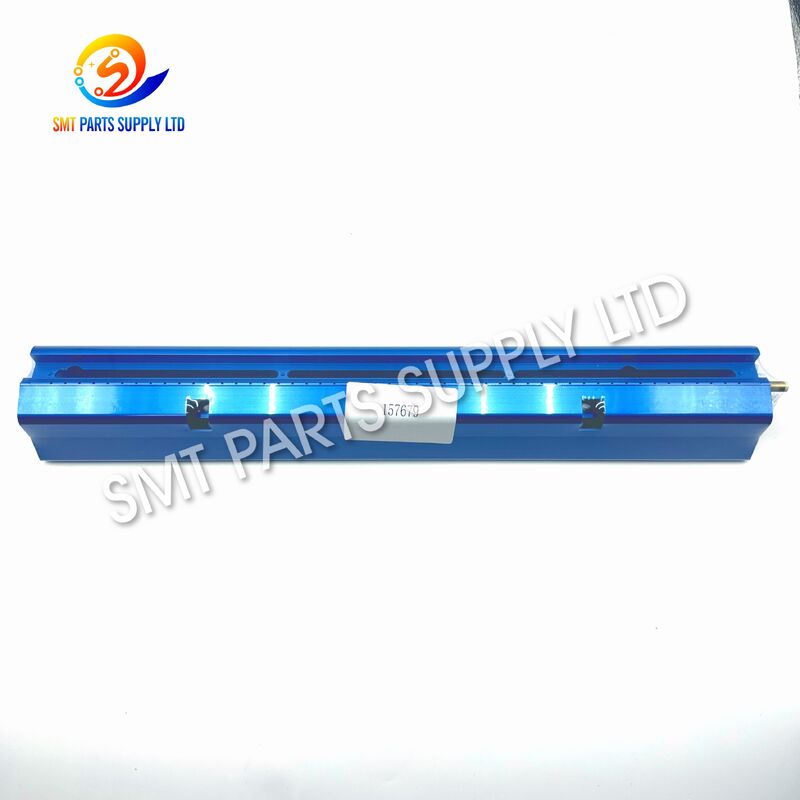

IlDEK 157679 520mm Assemblaggio per estrusione con solventeè un componente di ricambio specializzato utilizzato nei sistemi di pulizia della parte inferiore delle stencil delle stampanti a schermo SMT compatibili.La sua funzione principale è quella di distribuire uniformemente il solvente di pulizia approvato nell'area di pulizia designata durante i cicli automatici di pulizia a umido.

Nella produzione SMT ad alto volume, la pasta di saldatura, i residui di flusso, la polvere e la contaminazione del processo possono accumularsi gradualmente sotto lo stencil.la qualità della stampa può diventare instabile e gli operatori possono dover eseguire ulteriori pulizie manuali.

Numero della parte157679corrisponde alDispositivo di estrussione da 520 mmLe parti correlate includono 157677 con una lunghezza di 300 mm e 157678 con una lunghezza di 400 mm.Il numero corretto delle parti e la verifica delle dimensioni sono importanti prima di ordinare.

Questo componente è adatto per la manutenzione preventiva, la riparazione delle stampanti, la ristrutturazione delle macchine e l'inventario delle parti di ricambio per gli impianti di produzione di elettronica.

Causa

Gli assemblaggi di pulizia con stencil funzionano ripetutamente in un ambiente che prevede la pulizia di solvente, residui di pasta di saldatura, polvere e movimento meccanico.questi fattori possono influenzare il flusso del solvente e la consistenza della pulizia.

Le cause tipiche sono:

I sintomi comuni possono includere:

• L'umidità irregolare della carta da pulizia.
• Solvente di pulizia insufficiente.
• Consumo eccessivo di solventi.
• Perforazione visibile.
• Intasamento ripetuto.
• Aumento della pulizia manuale con stencil.
• Risultati instabili di pulizia della parte inferiore.

Questi sintomi devono essere controllati insieme ad altri componenti di pulizia con stencil come tubi, valvole, unità di vuoto, filtri, carta da pulizia e impostazioni della macchina.

Soluzione

Quando l'assemblaggio di estrusione esistente è danneggiato, bloccato in modo permanente, con perdite o incapace di distribuire il liquido di pulizia in modo coerente,sostituirlo con la specifica corretta può aiutare a ripristinare il sistema di pulizia.

Per applicazioni che richiedonoDEK 157679, la sostituzione deve corrispondere all'originale:

• Numero della parte.
• Lungo 520 mm.
• Punti di montaggio.
• Struttura di connessione.
• Posizione di installazione.
• Configurazione della macchina.

L'identificazione corretta riduce il rischio di acquistare un insieme simile ma incompatibile.

Prima di ordinare, si raccomanda ai clienti di fornire il numero originale della parte, il modello della stampante, le foto del prodotto e le immagini dell'installazione.Ciò consente di controllare con maggiore precisione la sostituzione prima della spedizione.

Specificità

Confronto di modelli correlati

Sebbene queste parti appartenano alla stessa categoria di sistemi di pulizia generale, non dovrebbero essere automaticamente considerate intercambiabili.

La lunghezza dell'estrusione influisce direttamente sulla disposizione dell'installazione e sulla copertura della pulizia.

Applicazione

L'insieme di estrusione DEK 157679 è progettato per sistemi di pulizia stencil automatici compatibili con la stampante a schermo utilizzati nella produzione SMT.

Produzione SMT ad alto volume

Le linee di produzione continue richiedono una pulizia affidabile delle stencil.

Assemblaggio di PCB a picco fine

I componenti a tono sottile come BGA, QFN, IC e piccoli dispositivi passivi richiedono una stampa controllata con pasta di saldatura.

Elettronica automobilistica

La produzione di elettronica automobilistica richiede spesso una produzione stabile per lunghi periodi di funzionamento.

Elettronica industriale

L'assemblaggio può supportare la manutenzione delle stampanti a schermo nel controllo industriale, nelle apparecchiature di comunicazione, nei sistemi di automazione, nell'elettronica di potenza e nella produzione di PCB correlati.

Produzione EMS

I produttori di EMS utilizzano spesso diversi prodotti per PCB e più linee di produzione, mantenendo in magazzino componenti critici del sistema di pulizia che possono ridurre il tempo di risposta alla manutenzione.

Situazioni tipiche di manutenzione

Come funziona

L'unità di estrusione DEK 157679 funziona come parte del sistema di pulizia della parte inferiore dello stencil.

Passo 1: inizia il ciclo di pulizia

La stampante inizia il processo automatico di pulizia degli stencil.

Passo 2: posizionare il materiale di pulizia

La carta da pulizia o un altro materiale di pulizia approvato viene spostato sotto lo stencil.

Fase 3: Fornire il solvente

Il liquido di pulizia viene fornito attraverso il sistema di solvente della macchina.

Passo 4: distribuzione del liquido

L'insieme di estrusione da 520 mm consente una distribuzione uniforme del liquido di pulizia nell'area di pulizia prevista.

Passo 5: Si pulisce l'acqua

Il materiale di pulizia si muove attraverso la parte inferiore dello stencil, aiutando a rimuovere i residui di pasta di saldatura, la contaminazione del flusso e i detriti di processo.

Passo 6: può seguire il lavaggio a vuoto o a secco

A seconda della configurazione della macchina, dopo il ciclo umido si può utilizzare la pulizia a vuoto o la pulizia a secco.

Passo 7: Stampa dei curricula

Una volta completata la pulizia, la stampante riprende la normale stampa con pasta di saldatura.

L'assemblaggio di estrusione non stampa direttamente la pasta di saldatura. Il suo ruolo è quello di supportare il processo di pulizia dello stencil in modo che le condizioni di stampa rimangano più stabili.

Come scegliere

1Conferma il numero originale della parte.

Il passo più importante è verificare se l'assemblaggio esistente è contrassegnato157679.

2Controlla la lunghezza.

Le tre versioni comunemente citate hanno lunghezze diverse:

• 157677300 mm.
• 157678400 mm.
• 157679520 mm.

Non scegliere solo per l'aspetto.

3. Fornire il modello della stampante

Il modello esatto della stampante aiuta a verificare la compatibilità, specialmente quando possono esistere diverse configurazioni.

4. Invia foto dei prodotti chiare

Tra le foto consigliate:

• Assemblaggio completo.
• Marcatura del numero di parte.
• Lato di montaggio.
• Punti di connessione.
• Struttura finale.
• Posizione di installazione.

5. Confrontare le interfacce di montaggio

Controllare la disposizione dei collegamenti, i fori di montaggio, gli accessori e la struttura complessiva rispetto all'assemblaggio originale.

6- Conferma Quantità e Requisito di consegna

Per la manutenzione urgente, indicare la quantità richiesta, il paese di destinazione e la data di consegna prevista durante l'indagine.

Domande frequenti

D1: A cosa serve il DEK 157679?

DEK 157679 è un gruppo di estrusione del solvente da 520 mm utilizzato nei sistemi di pulizia della parte inferiore delle stencil delle stampanti a schermo SMT compatibili per distribuire il liquido di pulizia durante i cicli automatici di pulizia a umido.

D2: Qual è la differenza tra 157677, 157678 e 157679?

La differenza principale è la lunghezza. 157677 è 300 mm, 157678 è 400 mm e 157679 è 520 mm. Non dovrebbero essere considerati direttamente intercambiabili senza verifica.

D3: Quando si deve sostituire il DEK 157679?

La sostituzione può essere necessaria quando l'insieme è bloccato in modo permanente, deformato, con perdite, danneggiato meccanicamente o non è in grado di fornire una distribuzione stabile del liquido di pulizia dopo una normale manutenzione.

Q4: Come si può confermare la compatibilità prima di ordinare?

Si prega di fornire il numero originale della parte, il modello della stampante, le foto chiare dell'assemblaggio, le immagini dell'installazione, i dettagli della connessione e la quantità richiesta per un accurato confronto.

D5: Questa parte può risolvere tutti i problemi di pulizia degli stencil?

No. Le prestazioni di pulizia dipendono anche dall'approvvigionamento di solvente, dai tubi, dalle valvole, dai filtri, dai componenti a vuoto, dalla carta da pulizia, dal movimento meccanico e dalle impostazioni della stampante.Controllare l'intero sistema di pulizia.

Contattaci

NecessitàDEK 157679 520mm Assemblaggio per estrusione con solventeper manutenzione, sostituzione o riserva?

Si prega di inviare:

• Numero della parte.
• Modello della macchina.
• Foto originali del prodotto.
• Quantità richiesta.
• Paese di consegna.
• Orario di consegna richiesto.

Possiamo assistere con il controllo delle specifiche prima del preventivo e supportare sia i requisiti di manutenzione di un'unica unità che gli ordini di lotti regolari.

Invia la tua richiesta con il numero di parte 157679 per la conferma del prezzo, della disponibilità e della compatibilità.
