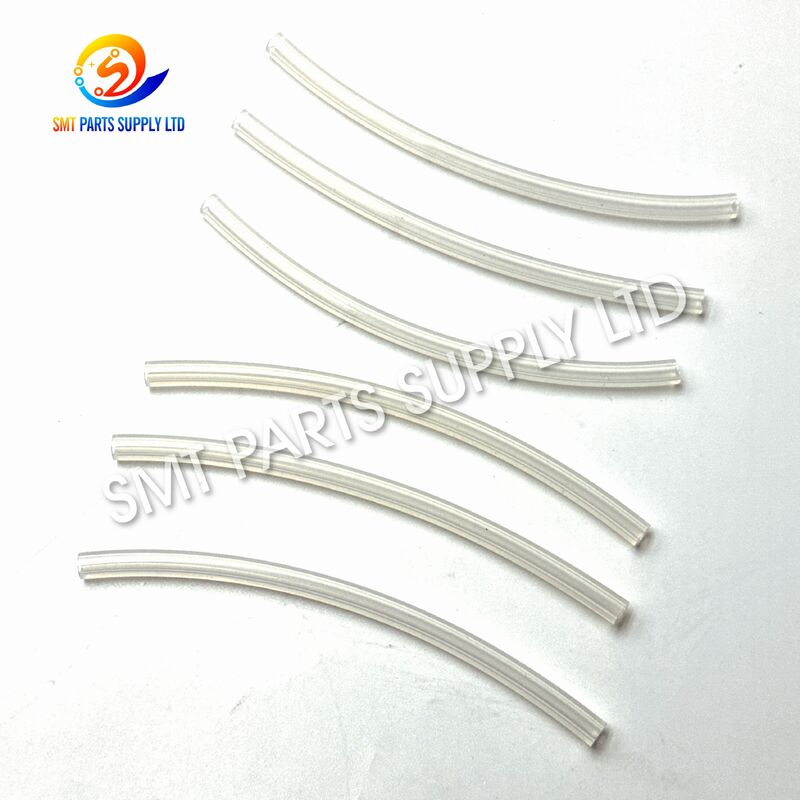

Tubo per vuoto Panasonic KXF0DS4AA00 da 120 mm per CM402 NPM a 3 teste

Il Tubo per vuoto della testa Panasonic KXF0DS4AA00 da 120 mm è un componente pneumatico di ricambio progettato per applicazioni di posizionamento SMT Panasonic CM402 e NPM a 3 teste. Installato nel circuito del vuoto della testa di posizionamento, il tubo trasferisce la pressione del vuoto tra i componenti pneumatici correlati e il sistema di prelievo lato ugello, aiutando la testa a creare la suzione necessaria per tenere i componenti elettronici durante il prelievo, il movimento e il posizionamento.

Le prestazioni del vuoto sono fondamentali nella produzione SMT ad alta velocità. L'invecchiamento, le crepe, la deformazione, la contaminazione o le perdite in un tubo per vuoto della testa possono ridurre l'efficacia della suzione e contribuire a prestazioni di prelievo instabili. La sostituzione di un tubo deteriorato con la specifica corretta KXF0DS4AA00 aiuta a ripristinare le condizioni del circuito del vuoto.

Questo tubo per vuoto da 120 mm è adatto per la riparazione della testa di posizionamento, la manutenzione programmata, il ricondizionamento delle macchine e lo stoccaggio di pezzi di ricambio negli ambienti di produzione elettronica.

Informazioni di base sul prodotto

Causa – Perché il tubo per vuoto della testa richiede la sostituzione

La testa di posizionamento esegue migliaia di cicli ripetitivi di prelievo e posizionamento durante la normale produzione SMT.

Il tubo per vuoto funziona continuamente come parte del circuito pneumatico. Il movimento ripetuto della macchina, la flessione, le variazioni di pressione, la contaminazione ambientale e le lunghe ore di produzione possono influenzare gradualmente le condizioni del tubo.

Le cause comuni di deterioramento includono:

Una piccola perdita in una linea del vuoto può avere un effetto maggiore delle sue dimensioni fisiche suggerite, poiché la testa di posizionamento dipende da una pressione negativa stabile per la manipolazione dei componenti.

Sintomi tipici dei problemi del tubo per vuoto

Il personale di manutenzione può ispezionare il KXF0DS4AA00 e il circuito del vuoto correlato se la macchina mostra sintomi quali:

• Prelievo debole del componente
• Fallimento intermittente del prelievo
• Componenti che cadono durante il movimento della testa
• Livello di vuoto instabile
• Crepe visibili del tubo
• Indurimento o deformazione del tubo
• Connessione del tubo allentata
• Flusso d'aria del vuoto ristretto
• Allarmi di prelievo ripetuti
• Prestazioni del vuoto che cambiano tra i cicli

Questi sintomi possono anche originare da ugelli, filtri, valvole, raccordi, sensori, generatori di vuoto o altre parti pneumatiche.

Pertanto, l'intero circuito del vuoto dovrebbe essere controllato prima di decidere quale componente richiede la sostituzione.

Soluzione – Sostituire il tubo per vuoto KXF0DS4AA00 usurato

Quando l'ispezione conferma il deterioramento o la perdita nel tubo originale, la sua sostituzione con il corretto Tubo per vuoto della testa KXF0DS4AA00 da 120 mm aiuta a ripristinare la connessione pneumatica all'interno della testa di posizionamento.

Un tubo installato correttamente supporta un trasferimento del vuoto costante e consente al sistema di ugelli di svolgere la sua funzione di prelievo nelle condizioni operative previste dalla macchina.

Benefici della manutenzione

Specifiche

Identificazione consigliata

Per un acquisto accurato, utilizzare l'identificazione completa:

Panasonic + KXF0DS4AA00 + 120 mm + CM402/NPM + 3 teste

Le configurazioni delle macchine e delle teste possono variare. Gli acquirenti devono confermare il codice articolo originale e la configurazione installata prima di ordinare.

Applicazione

Il Tubo per vuoto della testa KXF0DS4AA00 è destinato al sistema di vuoto nelle applicazioni compatibili di teste di posizionamento Panasonic.

Può essere utilizzato per:

• Manutenzione della testa di posizionamento
• Riparazione della linea del vuoto
• Sostituzione di tubi danneggiati
• Manutenzione preventiva
• Ricondizionamento dell'unità testa
• Inventario di ricambi per la linea di produzione
• Manutenzione di macchine usate
• Revisione di attrezzature SMT

Settori di produzione tipici

Questo tubo per vuoto può essere utilizzato su attrezzature di posizionamento che operano in ambienti di produzione quali:

• Elettronica di consumo
• Elettronica automobilistica
• Apparecchiature di comunicazione
• Elettronica industriale
• Prodotti LED
• Assemblaggi di alimentatori
• Hardware per computer
• Elettrodomestici intelligenti
• Schede di controllo
• Assemblaggio generale di PCB

Il suo scopo rimane lo stesso in queste applicazioni: mantenere il percorso vuoto-aria richiesto per una manipolazione affidabile dei componenti.

Ruolo del sistema di vuoto nel posizionamento SMT

Durante il posizionamento, un ugello deve prelevare un componente dal feeder e tenerlo saldamente mentre la testa si muove verso il PCB.

Il processo dipende normalmente da diversi componenti correlati:

Il tubo per vuoto KXF0DS4AA00 fa parte di questo percorso pneumatico.

Non genera vuoto da solo. Il suo ruolo è fornire un passaggio d'aria adatto tra i componenti correlati all'interno del sistema della testa di posizionamento.

Come funziona

Il KXF0DS4AA00 funziona insieme ai sistemi di generazione del vuoto e di ugelli della macchina.

1. Generazione del vuoto

Il sistema pneumatico della macchina crea pressione negativa all'inizio di un ciclo di prelievo del componente.

2. Trasmissione del vuoto

La pressione del vuoto viaggia attraverso il circuito pneumatico collegato.

Il tubo per vuoto della testa KXF0DS4AA00 fornisce parte di questo percorso del flusso d'aria.

3. Aspirazione dell'ugello

La pressione negativa raggiunge l'assemblaggio dell'ugello, generando aspirazione sulla punta dell'ugello.

4. Prelievo del componente

L'ugello contatta il componente elettronico e lo tiene tramite forza di vuoto.

5. Movimento della testa

La testa di posizionamento sposta il componente verso la posizione programmata del PCB.

6. Posizionamento del componente

Il vuoto viene rilasciato o commutato in base al ciclo della macchina, consentendo il posizionamento del componente sul PCB.

7. Produzione ripetuta

Il processo si ripete continuamente durante il funzionamento di posizionamento ad alta velocità.

Poiché il ciclo avviene rapidamente e ripetutamente, la linea del vuoto deve rimanere libera da crepe, perdite, restrizioni e connessioni improprie.

Perché le condizioni del tubo per vuoto sono importanti

Un tubo può apparire visivamente accettabile pur avendo piccole aree di invecchiamento o deformazione.

I problemi possono verificarsi quando:

• La parete del tubo diventa dura
• Si sviluppano piccole crepe vicino alle estremità
• I punti di connessione diventano allentati
• Il tubo viene schiacciato
• La contaminazione interna limita il flusso d'aria
• Il tubo si piega in modo errato dopo la manutenzione

Queste condizioni possono ridurre l'efficienza del trasferimento del vuoto.

Per questo motivo, il tubo dovrebbe essere ispezionato ogni volta che la testa di posizionamento mostra instabilità di prelievo inspiegabile.

Come scegliere

La selezione del componente pneumatico SMT corretto richiede più del controllo dell'aspetto generale.

1. Confermare il codice articolo

Il codice articolo richiesto è:

KXF0DS4AA00

Tubi per vuoto simili possono avere dimensioni o applicazioni diverse.

2. Confermare la lunghezza del tubo

Questa specifica è:

120 mm

La lunghezza è importante perché tubazioni errate possono produrre instradamenti impropri, piegature eccessive o tensioni di installazione.

3. Confermare il modello della macchina

Le attrezzature applicabili includono:

CM402 / NPM

Controllare sempre la macchina effettivamente installata e la configurazione della testa.

4. Confermare l'applicazione della testa

La configurazione richiesta è:

3 teste

Questo dettaglio dovrebbe essere incluso quando si invia una richiesta, poiché diverse configurazioni di testa possono utilizzare parti pneumatiche diverse.

5. Confrontare con il pezzo originale

Prima dell'acquisto, confrontare:

• Codice articolo
• Lunghezza del tubo
• Posizione di connessione
• Instradamento del tubo
• Diametro
• Modello macchina esistente
• Configurazione testa di posizionamento

Una foto chiara del pezzo originale è utile quando è richiesta la conferma della compatibilità.

Informazioni consigliate per la richiesta

Fornire informazioni complete può ridurre significativamente gli errori di identificazione dei pezzi.

Raccomandazioni di manutenzione

Ispezione visiva regolare

Controllare il tubo per vuoto per:

• Crepe
• Indurimento
• Appiattimento
• Usura della superficie
• Connessioni allentate
• Piegature anomale
• Contaminazione

Controllare i punti di connessione

Le estremità del tubo e i raccordi sono aree di ispezione comuni perché la manutenzione ripetuta può creare usura attorno alle posizioni di connessione.

Evitare piegature brusche

Un instradamento improprio del tubo può limitare il flusso d'aria o creare affaticamento meccanico prematuro.

Mantenere pulito il circuito del vuoto

Polvere, olio o contaminazione che entrano nel percorso pneumatico possono influenzare le prestazioni del vuoto.

Sostituire tempestivamente i tubi danneggiati

Se viene confermata una perdita o un deterioramento fisico, la sostituzione è generalmente preferibile alla riparazione temporanea.

Riferimento per la risoluzione dei problemi

Non presumere che ogni problema di prelievo sia causato dal tubo per vuoto. Una risoluzione accurata dei problemi dovrebbe coprire l'intero sistema pneumatico della testa.

Pianificazione dell'inventario dei pezzi di ricambio

Per le fabbriche che utilizzano attrezzature SMT Panasonic, la disponibilità di componenti pneumatici per teste comunemente utilizzati può aiutare a ridurre i ritardi di manutenzione.

Piccoli componenti pneumatici possono essere articoli utili da tenere nell'inventario di manutenzione perché la sostituzione potrebbe altrimenti essere ritardata in attesa di un pezzo specifico.

Ispezione del prodotto prima della spedizione

I tipici punti di ispezione per il KXF0DS4AA00 possono includere:

• Conferma del codice articolo
• Conferma della lunghezza
• Ispezione dell'aspetto
• Condizioni della superficie del tubo
• Condizioni delle estremità di connessione
• Verifica della quantità
• Ispezione dell'imballaggio

Quando si ordinano insieme più parti per teste Panasonic, un'etichettatura chiara del codice articolo può aiutare a semplificare la ricezione in magazzino e la gestione della manutenzione.

FAQ

D1: A cosa serve il Panasonic KXF0DS4AA00?

Il KXF0DS4AA00 è un tubo per vuoto della testa da 120 mm utilizzato nelle applicazioni di posizionamento compatibili Panasonic CM402 e NPM a 3 teste. Trasferisce la pressione del vuoto all'interno del circuito pneumatico della testa di posizionamento per supportare il prelievo dei componenti.

D2: Il KXF0DS4AA00 è un ugello di posizionamento?

No. Il KXF0DS4AA00 è un tubo per vuoto della testa, non un ugello. Appartiene al sistema di vuoto/pneumatico all'interno dell'assemblaggio della testa di posizionamento.

D3: Perché un tubo per vuoto danneggiato dovrebbe essere sostituito?

Crepe, indurimento, deformazione o connessioni allentate possono causare perdite di vuoto o flusso d'aria ristretto. Ciò può contribuire a un prelievo debole o instabile dei componenti durante la produzione.

D4: Come posso confermare se il KXF0DS4AA00 si adatta alla mia macchina?

Confermare il codice articolo KXF0DS4AA00, la specifica da 120 mm, il modello della macchina e la configurazione a 3 teste. Fornire una foto chiara del tubo originale e dell'area di installazione può aiutare nella verifica.

D5: Questo tubo per vuoto può essere ordinato con altre parti per teste Panasonic?

Sì. Il KXF0DS4AA00 può essere fornito insieme ad altri pezzi di ricambio pneumatici e meccanici per teste di posizionamento. Inviare il proprio elenco completo di codici articolo, modelli di macchina, quantità e foto di riferimento per la verifica e il preventivo.

Contattaci

Hai bisogno del Tubo per vuoto della testa Panasonic KXF0DS4AA00 da 120 mm per la manutenzione di CM402 o NPM a 3 teste?

Inviaci il tuo codice articolo, modello macchina, configurazione testa, quantità richiesta e foto di riferimento per un controllo accurato del prodotto.

Supportiamo requisiti di sostituzione, manutenzione programmata, progetti di riparazione di teste SMT e acquisti di pezzi di ricambio in blocco.

Contattaci per prezzo, disponibilità in magazzino, tempi di consegna e preventivo per KXF0DS4AA00 e parti di macchine SMT Panasonic correlate.
