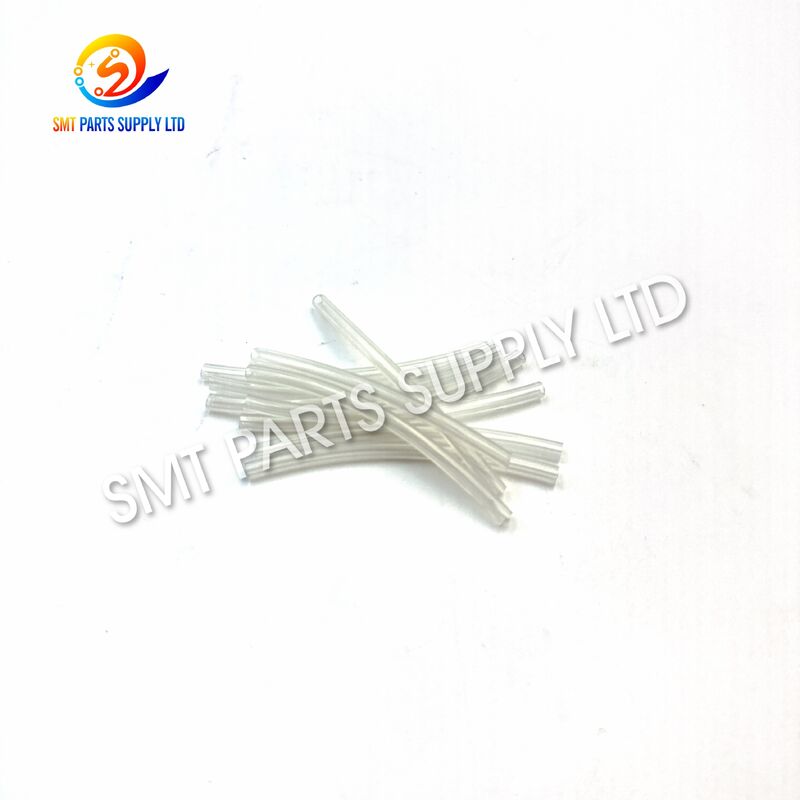

Tubo per vuoto Panasonic N610144919AB da 64 mm per CM402 CM602 NPM a 12 teste

La Tubo per vuoto Panasonic N610144919AB da 64 mm è un componente pneumatico di precisione di ricambio utilizzato nei sistemi di posizionamento SMT compatibili Panasonic CM402, CM602 e NPM a 12 teste. Installato all'interno del circuito del vuoto della testa di posizionamento, fornisce un percorso controllato per la pressione negativa tra i componenti pneumatici correlati e il sistema di prelievo sul lato ugello.

Durante il posizionamento SMT, un vuoto stabile è essenziale per un prelievo, trasporto, allineamento e posizionamento affidabili dei componenti. Un tubo usurato, screpolato, indurito, schiacciato o che perde può ridurre l'aspirazione effettiva e contribuire a errori di prelievo intermittenti o cadute di componenti.

La sostituzione di un tubo deteriorato con la corretta specifica N610144919AB da 64 mm aiuta a ripristinare le condizioni del circuito del vuoto della testa. Questo prodotto è adatto per fabbriche SMT, produttori EMS, reparti di manutenzione delle attrezzature, centri di riparazione delle teste di posizionamento e distributori di pezzi di ricambio.

Informazioni di base sul prodotto

Causa – Perché il tubo per vuoto della testa necessita di sostituzione

L'unità di posizionamento a 12 teste esegue cicli continui di prelievo e posizionamento ad alta velocità. I tubi del vuoto all'interno della testa sono esposti a movimenti ripetuti, vibrazioni, piegature, variazioni di pressione pneumatica e lunghe ore di funzionamento.

Nel tempo, queste condizioni possono influire sulle prestazioni del tubo.

Poiché il tubo fa parte del percorso del vuoto, anche una piccola perdita può ridurre l'efficienza dell'aspirazione.

Per questo motivo, il N610144919AB dovrebbe essere ispezionato ogni volta che l'unità a 12 teste sviluppa un comportamento instabile del vuoto.

Sintomi comuni che richiedono ispezione

Il personale di manutenzione potrebbe dover controllare il tubo del vuoto e i componenti correlati quando la macchina mostra:

• Prelievo debole del componente
• Fallimento intermittente del prelievo
• Caduta di componenti durante il movimento della testa
• Vuoto basso o instabile
• Allarmi relativi al vuoto
• Crepe sulla superficie del tubo
• Tubi induriti o fragili
• Sezioni del tubo appiattite
• Connessioni allentate
• Risposta pneumatica anomala

Questi sintomi possono essere causati anche da altri componenti, tra cui ugelli, portaugelli, valvole a solenoide, filtri, raccordi, sensori o il generatore di vuoto.

Pertanto, l'intero circuito pneumatico dovrebbe essere ispezionato prima della sostituzione.

Soluzione – Sostituire il tubo per vuoto usurato N610144919AB

Quando l'ispezione conferma che il tubo originale è screpolato, invecchiato, perde, contaminato o ostruito, la sostituzione con il corretto Tubo per vuoto Panasonic N610144919AB da 64 mm aiuta a ripristinare il percorso del vuoto previsto.

Una corretta installazione supporta un trasferimento costante di pressione negativa al sistema lato ugello durante la manipolazione dei componenti.

Benefici della manutenzione

Specifiche

Identificazione raccomandata per l'ordine

Per acquisti accurati, utilizzare:

Panasonic + N610144919AB + 64mm + CM402/CM602/NPM + 12-Head

Le configurazioni delle macchine e delle teste possono variare. Verificare sempre il numero di parte originale installato prima di effettuare un ordine.

Applicazione

La Tubo per vuoto N610144919AB da 64 mm è utilizzato principalmente per la manutenzione del sistema del vuoto della testa di posizionamento su macchine SMT Panasonic compatibili.

Le applicazioni tipiche includono:

• Manutenzione testa CM402
• Riparazione CM602 a 12 teste
• Manutenzione testa di posizionamento NPM
• Sostituzione linea vuoto
• Manutenzione preventiva della testa
• Risoluzione problemi pneumatici
• Ricondizionamento testa di posizionamento
• Inventario ricambi SMT

Industrie manifatturiere tipiche

Questo tubo di ricambio può supportare macchine utilizzate in:

• Elettronica di consumo
• Elettronica automobilistica
• Apparecchiature di comunicazione
• Elettronica industriale
• Produzione di alimentatori
• Prodotti LED
• Hardware per computer
• Dispositivi per la casa intelligente
• Elettronica medica
• Assemblaggio generale PCB

L'applicazione finale può variare, ma il ruolo del tubo rimane lo stesso: mantenere un percorso pneumatico adeguato all'interno della testa di posizionamento.

Ruolo del circuito del vuoto nel posizionamento SMT

Il sistema del vuoto è responsabile della creazione dell'aspirazione necessaria per tenere un componente sull'ugello durante il movimento.

I componenti correlati tipici includono:

La N610144919AB funge da parte di questo percorso di trasferimento del vuoto.

Non genera vuoto da solo. Trasmette invece la pressione negativa generata dal sistema all'area richiesta della testa di posizionamento.

Come funziona

1. Posizionamento del prelievo

La macchina sposta l'ugello selezionato sopra il componente fornito dal feeder o dal vassoio.

2. Attivazione del vuoto

Il sistema pneumatico attiva il vuoto secondo il ciclo di prelievo programmato.

3. Trasferimento pressione negativa

Il vuoto viaggia attraverso il circuito pneumatico.

La tubo per vuoto N610144919AB da 64 mm fa parte di questo percorso.

4. Prelievo del componente

La pressione negativa raggiunge l'area dell'ugello, consentendo all'ugello di trattenere il componente elettronico.

5. Trasferimento del componente

La testa si muove mentre il vuoto rimane attivo per trattenere il componente.

6. Posizionamento

La macchina posiziona il componente sopra la posizione programmata del PCB.

7. Rilascio del vuoto

Il vuoto viene spento o rilasciato per separare il componente dall'ugello.

Questo processo si ripete continuamente durante la produzione.

Una condizione stabile dei tubi aiuta a garantire che la risposta pneumatica rimanga costante durante questi cicli ripetuti.

Perché la specifica da 64 mm è importante

I tubi del vuoto non dovrebbero essere selezionati solo per somiglianza visiva.

La lunghezza del tubo influisce sull'instradamento all'interno della testa di posizionamento.

Un tubo troppo corto può creare:

• Tensione eccessiva
• Scarso innesto del raccordo
• Piegatura anomala
• Usura prematura

Un tubo troppo lungo può causare:

• Anelli indesiderati
• Contatto con parti in movimento
• Schiacciamento
• Spazio di installazione ristretto

La specifica da 64 mm dovrebbe quindi essere confermata insieme al numero di parte esatto.

Come scegliere

1. Confermare il numero di parte

Numero di parte richiesto:

N610144919AB

Questo è il riferimento di identificazione primario.

2. Confermare la lunghezza

Specifiche richieste:

64 mm

La lunghezza deve essere controllata attentamente prima dell'ordinazione.

3. Confermare il tipo di testa

Questo prodotto è associato a:

Applicazione a 12 teste

Diverse configurazioni di testa possono utilizzare tubi diversi.

4. Confermare il modello della macchina

L'applicazione tipica include:

CM402 / CM602 / NPM

Controllare la macchina installata e la configurazione della testa prima dell'acquisto.

5. Confrontare il tubo originale

Confermare:

• Numero di parte
• Lunghezza del tubo
• Diametro
• Punti di connessione
• Instradamento del tubo
• Modello macchina
• Configurazione testa

Una foto del componente installato originale può aiutare nella verifica.

Informazioni raccomandate per la richiesta

Fornire informazioni complete aiuta a ridurre la selezione errata delle parti.

Raccomandazioni di manutenzione

Controllare la superficie del tubo

Ispezionare per:

• Crepe
• Indurimento
• Usura superficiale
• Appiattimento
• Piegatura anomala

Controllare le estremità del tubo

Le estremità del tubo devono essere ispezionate per usura o scarsa connessione con i raccordi.

Evitare piegature brusche

Un instradamento improprio può limitare il percorso del flusso d'aria interno.

Mantenere pulito il circuito pneumatico

Polvere, olio e detriti non devono entrare nelle linee del vuoto.

Sostituire tempestivamente le parti danneggiate

Se viene confermata una perdita o un deterioramento, la sostituzione è generalmente preferibile alla riparazione temporanea.

Riferimento per la risoluzione dei problemi

Un problema di produzione relativo al vuoto dovrebbe sempre essere diagnosticato sistematicamente piuttosto che presumere che un singolo componente ne sia responsabile.

Confronto con tubi per vuoto Panasonic correlati

Questi tubi per vuoto svolgono funzioni pneumatiche simili ma sono destinati a diverse configurazioni di testa.

Non dovrebbero essere considerati intercambiabili a meno che la compatibilità non sia specificamente confermata.

Pianificazione dell'inventario dei pezzi di ricambio

Per le fabbriche che gestiscono più macchine di posizionamento Panasonic, mantenere uno stock di parti pneumatiche comunemente utilizzate può ridurre i ritardi di manutenzione.

Un piccolo componente come un tubo per vuoto può interrompere o ridurre l'efficienza della produzione se il ricambio corretto non è disponibile quando necessario.

Ispezione del prodotto prima della spedizione

I punti di ispezione tipici includono:

• Verifica del numero di parte
• Conferma della lunghezza di 64 mm
• Ispezione della superficie del tubo
• Ispezione delle estremità di connessione
• Controllo dell'aspetto
• Conferma della quantità
• Ispezione dell'imballaggio

Un'etichettatura chiara è particolarmente utile quando vengono ordinati insieme diverse parti di testa Panasonic.

FAQ

D1: A cosa serve il Panasonic N610144919AB?

N610144919AB è un tubo per vuoto da 64 mm utilizzato nelle applicazioni di posizionamento Panasonic CM402, CM602 e NPM a 12 teste compatibili. Trasferisce la pressione negativa all'interno del sistema pneumatico della testa di posizionamento.

D2: L'N610144919AB è un ugello?

No. L'N610144919AB è un tubo per vuoto, non un ugello di posizionamento. Fa parte del circuito pneumatico che fornisce vuoto al sistema di prelievo lato ugello.

D3: L'N610144919AB può essere utilizzato per un'unità a 16 teste?

Non si dovrebbe presumere che sia intercambiabile. L'N610144919AB è identificato per l'applicazione a 12 teste, mentre la configurazione a 16 teste utilizza una specifica del tubo per vuoto diversa, come la N610161010AA.

D4: Perché la lunghezza di 64 mm è importante?

La lunghezza corretta aiuta a mantenere un instradamento adeguato e previene tensione eccessiva, anelli, piegature o interferenze all'interno del gruppo testa di posizionamento.

D5: Quali informazioni devo fornire prima di ordinare?

Fornire il numero di parte N610144919AB, la specifica da 64 mm, il modello della macchina, la configurazione a 12 teste, la quantità richiesta e una foto del pezzo originale ogni volta che è disponibile.

Contattaci

Hai bisogno del Tubo per vuoto Panasonic N610144919AB da 64 mm per la manutenzione di CM402, CM602 o NPM a 12 teste?

Invii il tuo numero di parte, modello macchina, configurazione testa, quantità richiesta e foto di riferimento per il controllo del prodotto e il preventivo.

Supportiamo requisiti di sostituzione, manutenzione programmata, riparazione teste di posizionamento, ricondizionamento macchine e acquisto di ricambi SMT in blocco.

Contattaci per il prezzo attuale, la disponibilità, i tempi di consegna e il preventivo per N610144919AB e parti di macchine SMT Panasonic correlate.
