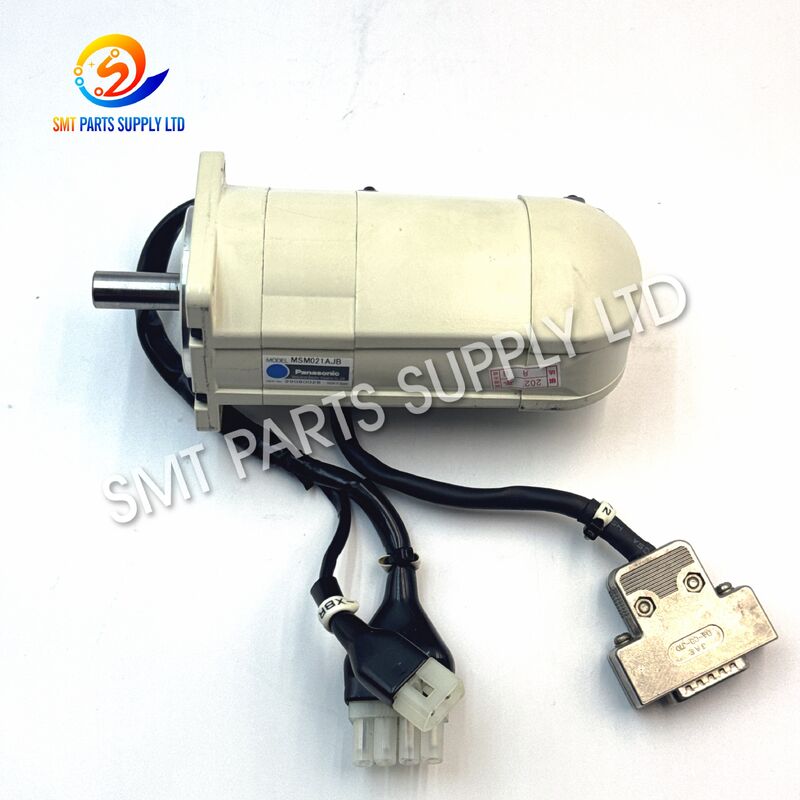

Servomotore CA Panasonic MSM021AJB da 200 W per sistema di erogazione HDF

Servomotore CA Panasonic MSM021AJB da 200 W per sistema di erogazione HDF

ILServomotore CA Panasonic MSM021AJBè un componente di controllo del movimento di precisione utilizzato in compatibileSistemi di distribuzione HDFe altre apparecchiature di automazione industriale. Converte i comandi elettrici provenienti da un servoazionamento compatibile in movimento rotatorio controllato, consentendo all'asse della macchina di eseguire movimenti di posizionamento, accelerazione, decelerazione e produzione ripetitivi accurati.

Il MSM021AJB appartiene alla famiglia di motori MSM021A di Panasonic. I dati pubblicati per le varianti MSM021A identificano questa famiglia come aPiattaforma con servomotore CA da 200 W, classe 100 V che utilizza un encoder incrementale da 2500 p/r. Panasonic elenca anche i prodotti della serie MSM021 tra i suoi servomotori legacy fuori produzione, rendendo la verifica corretta del modello particolarmente importante quando si approvvigionano i ricambi per la manutenzione.

Per un sistema di erogazione HDF esistente, la selezione del servomotore corretto aiuta a mantenere l'interfaccia meccanica originale, la disposizione del feedback e le prestazioni di controllo del movimento. Gli acquirenti dovrebbero sempre confrontare il completoMSM021AJBmodello, albero, configurazione del connettore, dimensioni di montaggio e servoazionamento installato prima della sostituzione.

Causa

I servomotori utilizzati nei sistemi di erogazione funzionano attraverso ripetuti cicli di accelerazione, posizionamento, arresto e ritorno. Il funzionamento a lungo termine, lo stress meccanico, la contaminazione o l'usura dei componenti associati possono eventualmente causare prestazioni instabili dell'asse.

I motivi tipici per controllare o sostituire un motore MSM021AJB includono:

Un problema relativo al motore non dovrebbe essere diagnosticato automaticamente solo a causa di un errore di posizionamento. Sintomi simili possono anche avere origine dal servoazionamento, dal cavo dell'encoder, dal cavo motore, dall'accoppiamento, dalla vite a ricircolo di sfere, dalla rotaia di guida o dai parametri di controllo della macchina.

Soluzione

Quando una macchina distributrice sviluppa movimenti anomali degli assi, i tecnici dovrebbero ispezionare il servosistema completo prima di sostituire i singoli componenti.

Una pratica procedura di manutenzione comprende:

1. Registrare l'allarme del servo.
Controllare il display della macchina o il servoamplificatore e registrare l'esatto codice di allarme prima di scollegare il motore.

2. Ispezionare il movimento meccanico.
Assicurarsi che l'asse collegato, la vite a ricircolo di sfere, il giunto, il cuscinetto o il meccanismo di trasmissione si muovano senza resistenza anomala.

3. Controllare cavi e connettori.
Connettori allentati, contaminati, rotti o danneggiati possono interrompere l'alimentazione o il feedback dell'encoder.

4. Ispezionare il motore esistente.
Controllare l'albero, l'alloggiamento, il connettore, il rumore dei cuscinetti, la resistenza alla rotazione e i danni visibili.

5. Confermare il numero di modello completo.
UtilizzoMSM021AJB, non semplicemente "motore Panasonic da 200 W", quando si richiede una sostituzione.

6. Confrontare l'interfaccia meccanica.
Verificare le dimensioni dell'albero, il montaggio della flangia, l'orientamento del connettore e la disposizione dei cavi.

7. Confermare la compatibilità del servoazionamento.
La documentazione Panasonic sottolinea che i motori e i servoazionamenti devono essere utilizzati in combinazioni compatibili.

La corretta corrispondenza del modello riduce al minimo le modifiche di installazione e aiuta a ripristinare in modo efficiente il sistema di movimento originale.

Specifiche

Principali specifiche del prodotto

Gli elenchi pubblicati per diverse varianti MSM021A identificano coerentemente la famiglia come specifica dell'encoder incrementale da 200 W, 100 V e 2500 p/r. L'esatta costruzione dipendente dal suffisso di MSM021AJB deve essere verificata rispetto al motore originale prima dell'installazione.

Requisiti di identificazione del modello

Confronto tra le serie MSM correlate

Diverse famiglie motorie MSM possono sembrare simili ma non dovrebbero essere trattate come direttamente intercambiabili.

Pertanto, la sola potenza del motore non è sufficiente per la scelta della sostituzione. La documentazione Panasonic distingue le famiglie di motori in base a tensione, uscita, specifiche dell'encoder e driver compatibili.

Applicazione

Il Panasonic MSM021AJB è adatto per apparecchiature di erogazione HDF compatibili dove è richiesto un movimento rotatorio controllato.

Azionamento dell'asse di erogazione

Il motore può fornire un movimento controllato per un asse della macchina che posiziona i meccanismi relativi all'erogazione durante le sequenze di produzione programmate.

Posizionamento di precisione

Il feedback dell'encoder consente al sistema di servocontrollo di monitorare continuamente il movimento del motore e correggere l'asse in base alla posizione comandata.

Automazione ripetitiva

Le apparecchiature di distribuzione spesso eseguono migliaia di movimenti ripetuti. Il servocontrollo è adatto per applicazioni che richiedono avvio, accelerazione, arresto e posizionamento di ritorno coerenti.

Riparazione della macchina

MSM021AJB può essere utilizzato quando si sostituisce un motore esistente con le stesse specifiche in apparecchiature compatibili.

Manutenzione preventiva

Gli impianti di produzione che utilizzano sistemi di automazione più vecchi possono mantenere i servomotori specifici del modello come inventario di manutenzione per ridurre i tempi di inattività causati dal guasto dei componenti.

Supporto per apparecchiature preesistenti

Panasonic identifica i servoprodotti della serie MSM021 come prodotti legacy fuori produzione. I componenti sostitutivi correttamente identificati possono quindi essere preziosi per la manutenzione dei macchinari di produzione esistenti.

Come funziona

Il MSM021AJB funziona come parte di un servosistema a circuito chiuso.

Controller macchina → Servoazionamento → Motore MSM021AJB → Asse meccanico → Feedback encoder

Passaggio 1: comando di movimento

Il controllo della macchina invia un comando di posizione o movimento in base al programma di dispensazione.

Passaggio 2: controllo del servoazionamento

Il servoamplificatore elabora il comando e regola la potenza elettrica fornita al motore.

Passaggio 3: rotazione del motore

Il MSM021AJB converte il segnale di controllo elettrico in movimento rotatorio controllato.

Passaggio 4: trasmissione meccanica

L'albero trasferisce il movimento attraverso un giunto, una puleggia, una vite a ricircolo di sfere o un altro componente di trasmissione meccanica.

Passaggio 5: feedback dell'encoder

L'encoder misura il movimento del motore e restituisce il feedback al sistema di servocontrollo.

Passaggio 6: correzione automatica

Il servosistema confronta continuamente il movimento comandato con il feedback effettivo e corregge la risposta del motore quando necessario.

Questo principio ad anello chiuso fornisce un posizionamento più controllato rispetto a un motore standard che funziona senza feedback.

Perché è importante correggere il movimento del servo

Il movimento servo stabile è particolarmente importante nei processi di erogazione automatizzati poiché il movimento incoerente degli assi può influire sulla ripetibilità della macchina.

Un motore sostitutivo deve quindi corrispondere sia al sistema di controllo elettrico che alla struttura meccanica della macchina.

Come scegliere

1. Confermare MSM021AJB

Il codice prodotto completo dovrebbe essere il primo riferimento di selezione.

Evita di ordinare solo tramite:

• 200 W
• Servomotore Panasonic
• Motore MSM
• Motore HDF

Il codice completoMSM021AJBfornisce un riferimento di approvvigionamento molto più accurato.

2. Controllare la targhetta originale

Fornire una fotografia chiara dell'etichetta originale del motore. Ciò aiuta a verificare il modello esatto e riduce gli errori di ordinazione.

3. Confermare il servoazionamento

La compatibilità del motore e del driver è essenziale. I manuali dei servo Panasonic istruiscono specificamente gli utenti a verificare la serie del motore, la potenza nominale, le specifiche di tensione, le specifiche dell'encoder e la combinazione di driver designata.

4. Confronta l'albero

Controllo:

• Diametro dell'albero
• Lunghezza dell'albero
• Chiavetta
• Interfaccia di accoppiamento
• Condizioni meccaniche

5. Confrontare le dimensioni di montaggio

Verificare:

• Dimensione della flangia
• Posizioni dei fori di montaggio
• Diametro di localizzazione
• Dimensioni del corpo
• Spazio di installazione

6. Confronta i connettori

Controllare sia i connettori di alimentazione che quelli di feedback rispetto al motore esistente.

7. Confermare la macchina HDF

Se possibile, fornire il modello del distributore di HDF e la posizione di installazione.

Informazioni consigliate per il preventivo

Per un controllo e un preventivo del modello più rapidi, fornire:

Fornire questi dettagli può ridurre significativamente gli errori di compatibilità.

Manutenzione e installazione

Prima dell'installazione, scollegare l'alimentazione della macchina secondo le procedure di sicurezza del produttore dell'apparecchiatura.

Ispezionare il motore sostitutivo per eventuali danni dovuti alla spedizione e confermare il numero del modello prima del montaggio.

Non colpire l'albero del motore né forzare il giunto in posizione. Un impatto meccanico eccessivo può danneggiare i cuscinetti di precisione o i componenti di feedback.

Controllare il meccanismo condotto per una resistenza anomala prima di collegare il motore sostitutivo. L'installazione di un nuovo motore su un asse meccanico grippato può sovraccaricare il servosistema.

Ispezionare attentamente i cavi del motore e dell'encoder. Un problema al cavo può produrre sintomi simili al guasto del motore.

Dopo l'installazione, controllare l'inizializzazione della macchina, gli allarmi dei servo, la direzione degli assi, la stabilità del movimento e le prestazioni di posizionamento prima di riportare l'attrezzatura alla normale produzione.

Domande frequenti

Q1. A cosa serve il Panasonic MSM021AJB?

MSM021AJB è un servomotore CA utilizzato per il controllo del movimento di precisione in apparecchiature di automazione industriale compatibili, inclusi i sistemi di erogazione HDF. Aziona un asse meccanico mentre il feedback dell'encoder supporta il posizionamento controllato e il movimento ripetibile.

Q2. MSM021AJB è un servomotore da 200 W?

MSM021AJB appartiene alla famiglia di motori MSM021A di Panasonic. Le specifiche pubblicate per le varianti MSM021A identificano la famiglia come 200 W e 100 V con un encoder incrementale da 2500 p/r. I dettagli esatti del suffisso devono ancora essere verificati.

Q3. Un altro motore Panasonic da 200 W può sostituire MSM021AJB?

Non automaticamente. I motori con la stessa potenza nominale possono utilizzare classi di tensione, encoder, alberi, connettori o servoazionamenti compatibili diversi. Confermare il modello completo e la configurazione meccanica prima della sostituzione.

Q4. Cosa devo fornire prima di ordinare?

Fornire il modello MSM021AJB completo, la quantità richiesta, la foto della targhetta del motore, le foto dell'albero e del connettore, il modello della macchina HDF e il modello del servoazionamento, se disponibile.

Q5. Perchè controllare anche il servoazionamento?

Il driver alimenta e controlla il motore mentre elabora il feedback dell'encoder. La documentazione Panasonic richiede combinazioni motore-azionamento compatibili, pertanto un accoppiamento errato può causare allarmi, funzionamento inadeguato o incompatibilità.

Contattaci

Alla ricerca di unServomotore CA Panasonic MSM021AJB da 200 W per un sistema di erogazione HDF?

Inviaci il tuomodello del motore, quantità richiesta, modello della macchina, modello del servoazionamento e foto chiare dell'etichetta e dei connettori del motore originale. Possiamo aiutare a confermare la configurazione richiesta prima del preventivo.

Forniamo servomotori e pezzi di ricambio per l'automazione industriale per la manutenzione, la sostituzione e il supporto della linea di produzione delle apparecchiature.

Contattaci per la disponibilità attuale, il preventivo, i tempi di consegna, la conferma tecnica e le opzioni di spedizione internazionale.
