Sensore di limite X per trasportatore specifico della macchina per la stampante a schermo MPM125 con conferma della posizione

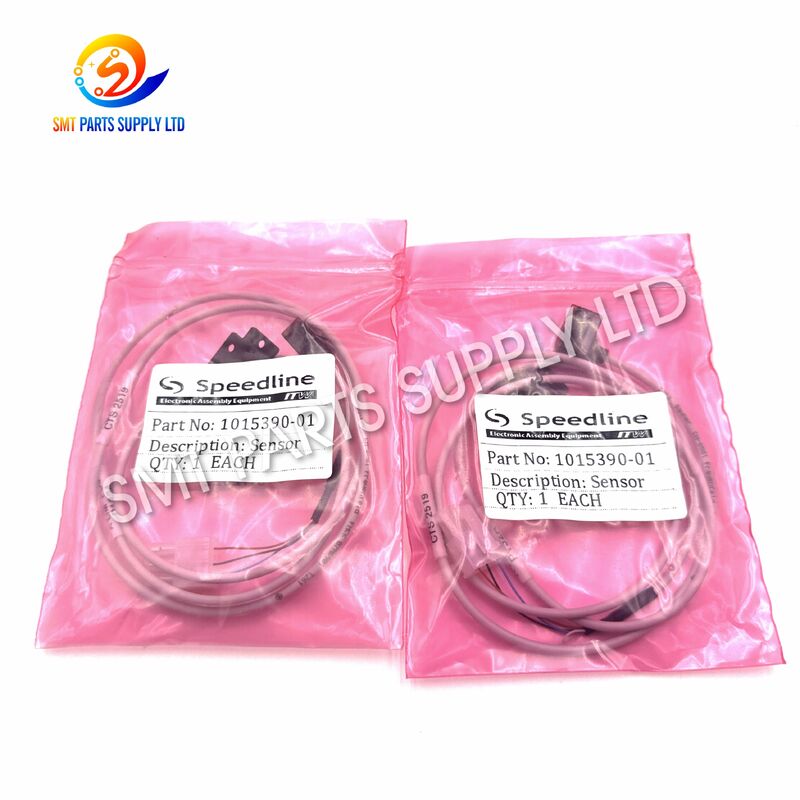

Speedline MPM 1015390-01 Sensore limite X trasportatore per stampante MPM125

Il sensore di limite X del trasportatore Speedline MPM 1015390-01 è un componente di rilevamento della posizione specifico per la macchina progettato per il sistema di movimento del trasportatore della stampante serigrafica MPM125. Installato nella posizione limite designata dell'asse X, il sensore fornisce un segnale di commutazione elettrico quando il meccanismo del trasportatore raggiunge il limite di corsa definito. Questo segnale consente al controllore della macchina di identificare la posizione finale, arrestare o invertire il movimento correlato e mantenere una sequenza operativa controllata.

Un sensore di limite correttamente funzionante è importante per un trasporto stabile dei pannelli, un'inizializzazione affidabile della macchina e un posizionamento coerente del trasportatore. Quando il sensore originale viene danneggiato, contaminato, elettricamente instabile o meccanicamente disallineato, la stampante potrebbe visualizzare allarmi di posizione, non riuscire a completare l'homing o interrompere il normale trasferimento PCB.

Il codice articolo 1015390-01 viene fornito come pezzo di ricambio sostitutivo per applicazioni di manutenzione e riparazione. Prima dell'acquisto, la compatibilità deve essere confermata dal codice prodotto, dalla posizione installata, dall'aspetto del connettore, dalle dimensioni di montaggio e dalla configurazione della macchina.

Il sistema di trasporto sposta i circuiti stampati dentro, attraverso e fuori dall'area di stampa. Il suo movimento deve rimanere entro un intervallo meccanico controllato. Il sensore del limite X funge da riferimento di posizione e componente di protezione della corsa all'interno di questa sequenza di movimento.

Senza un segnale limite affidabile, il sistema di controllo potrebbe non essere in grado di determinare se il meccanismo del trasportatore ha raggiunto il limite previsto. Ciò può comportare ripetuti tentativi di movimento, allarmi della macchina, inizializzazione incompleta, contatti meccanici anomali o trasferimento PCB interrotto.

Il sensore contribuisce a diverse importanti funzioni della macchina:

Un sensore del limite X del trasportatore funziona ripetutamente ogni volta che la macchina si inizializza, regola la posizione del trasportatore o esegue la sequenza di movimento pertinente. L'uso produttivo a lungo termine può esporre il componente a vibrazioni, polvere, residui di pasta saldante, prodotti chimici per la pulizia, movimento del cavo e impatto meccanico.

Il guasto del sensore non è sempre causato dal solo componente di rilevamento. Durante la risoluzione dei problemi è necessario ispezionare anche il cablaggio, i connettori, le staffe di montaggio, gli ingressi di controllo e l'allineamento meccanico.

Un sensore di limite X del trasportatore difettoso o regolato in modo errato può produrre uno o più dei seguenti sintomi:

Questi sintomi possono essere causati anche da legature meccaniche, cavi danneggiati, parametri macchina errati, connettori allentati, guasti alla scheda di ingresso o problemi di assemblaggio del trasportatore. È necessario eseguire un'ispezione completa prima di sostituire le parti.

La sostituzione di un sensore di limite guasto o instabile può ripristinare un feedback affidabile sulla posizione del trasportatore e aiutare la macchina a completare la normale sequenza di movimento. La parte di ricambio deve corrispondere al sensore originale in termini di caratteristiche elettriche, dimensioni fisiche, orientamento di montaggio, configurazione del connettore e comportamento di commutazione.

Il sensore di limite X del trasportatore Speedline MPM 1015390-01 è destinato a fornire una soluzione pratica di manutenzione per le stampanti serigrafiche MPM125 utilizzando il codice articolo e la configurazione del trasportatore corrispondenti.

I valori nominali elettrici, il tipo di uscita, l'assegnazione dei pin del connettore, la lunghezza del cavo, la distanza di rilevamento e le dimensioni di montaggio non devono essere selezionati solo in base all'aspetto. Versioni diverse di sensori possono avere alloggiamenti simili pur utilizzando tensioni operative, logica di uscita, disposizioni di cablaggio o standard di connettori diversi.

Per una fornitura accurata inviare le seguenti informazioni:

1. Numero di parte completo mostrato sul componente originale.
2. Modello della macchina e numero di serie della macchina.
3. Fotografie chiare della parte anteriore, posteriore, del connettore, del cavo e dell'etichetta.
4. Posizione di montaggio all'interno del gruppo trasportatore.
5. Quantità richiesta.
6. Messaggio di guasto esistente, quando disponibile.

Il sensore 1015390-01 viene utilizzato principalmente nel sistema di controllo della posizione del trasportatore della configurazione della stampante serigrafica MPM specificata. È adatto a reparti di manutenzione, impianti di produzione SMT, aziende di riparazione di apparecchiature e distributori di pezzi di ricambio che richiedono la sostituzione del corrispondente componente installato.

• Fornitori di servizi di produzione elettronica.
• Stabilimenti di produzione SMT.
• Impianti di assemblaggio PCB.
• Squadre di manutenzione delle stampanti serigrafiche.
• Aziende di riparazione di automazione industriale.
• Ricostruttori di apparecchiature SMT usate.
• Distributori internazionali di ricambi SMT.
• Appaltatori di servizi tecnici.

Il sensore del limite X del trasportatore funziona come parte del sistema di feedback del controllo del movimento della stampante. Quando il meccanismo del trasportatore si sposta verso il confine definito dell'asse X, un target meccanico, un attuatore o un oggetto rilevabile si avvicina alla posizione di rilevamento.

Una volta raggiunta la condizione di attivazione richiesta, il sensore cambia il suo stato di uscita elettrica. Il controllore della macchina legge questo stato attraverso il circuito di ingresso corrispondente e determina che il trasportatore ha raggiunto il limite previsto o la posizione di riferimento.

Il controller può quindi arrestare il movimento correlato, invertire la direzione, completare una fase di homing o procedere alla fase successiva della sequenza operativa.

Un sensore di limite non controlla direttamente il motore del trasportatore. Fornisce un segnale di ingresso al sistema di controllo della macchina. Il controller interpreta questo segnale insieme alla logica del software, ai comandi del motore, alle condizioni di temporizzazione e ad altri ingressi di sicurezza.

Per questo motivo, un segnale di limite del trasportatore mancante può provenire da diverse aree:

• Il sensore stesso.
• Il cavo del sensore.
• Il connettore.
• Il cablaggio.
• Il terminale di ingresso del controller.
• La scheda di ingresso.
• Il bersaglio meccanico.
• La staffa di montaggio.
• Il parametro macchina o la sequenza di controllo.

Una corretta selezione richiede molto più che la semplice corrispondenza con l'aspetto generale del prodotto. I sensori industriali possono sembrare identici se utilizzano cablaggi, polarità di uscita, assegnazioni dei pin dei connettori, distanze di rilevamento o disposizioni di montaggio diversi.

Per il preventivo più rapido e il rischio di selezione più basso, fornire:

Numero di parte + Modello della macchina + Numero di serie + Foto della parte originale + Quantità + Paese di consegna

Esempio di formato della richiesta:

Parte richiesta: Speedline MPM 1015390-01
Modello macchina: MPM125
Applicazione: posizione limite del trasportatore X
Quantità: 2 pezzi
Numero di serie della macchina: Disponibile su richiesta
Foto: parte anteriore, etichetta, connettore, cavo e posizione di montaggio allegati

Prima della sostituzione, i tecnici dovrebbero distinguere un problema di rilevamento elettrico da un problema di movimento meccanico.

L'installazione deve essere completata da personale di manutenzione addestrato che abbia familiarità con le stampanti serigrafiche SMT e i sistemi elettrici industriali.

1. Arrestare la macchina e seguire la procedura di isolamento elettrico dell'impianto.
2. Registrare la posizione del sensore esistente prima della rimozione.
3. Fotografare il percorso del cavo, l'orientamento del connettore, la posizione della staffa e la distanza dal bersaglio.
4. Controllare il numero della parte di ricambio e la configurazione fisica.
5. Scollegare il sensore originale senza tirare direttamente il cavo.
6. Rimuovere le viti di montaggio e conservare eventuali distanziatori o staffe.
7. Installare il sensore sostitutivo nello stesso orientamento.
8. Disporre il cavo lontano da parti in movimento, spigoli vivi e aree ad alta temperatura.
9. Collegare saldamente la spina e verificare che il meccanismo di blocco sia attivato.
10. Ripristinare l'alimentazione secondo le procedure di manutenzione approvate.
11. Controllare lo stato del sensore nell'ingresso della macchina o nella schermata diagnostica.
12. Muovere lentamente il trasportatore in modalità manuale.
13. Confermare che il segnale cambi nella posizione corretta.
14. Verificare che il trasportatore si fermi prima di raggiungere un limite meccanico dannoso.
15. Completare l'inizializzazione della macchina ed eseguire diversi cicli di trasferimento a scheda vuota.
16. Ricontrollare le viti di montaggio e il percorso dei cavi dopo il test.

• Non modificare il connettore senza confermare l'assegnazione dei pin.
• Non installare un sensore basandosi solo sull'aspetto dell'alloggiamento.
• Non tirare o piegare bruscamente il cavo.
• Non consentire al bersaglio in movimento di colpire il corpo del sensore.
• Non utilizzare una forza di serraggio eccessiva sulle aree di montaggio in plastica.
• Non modificare la posizione di attivazione senza registrare l'impostazione originale.
• Non bypassare il segnale limite per la produzione normale.
• Non applicare una tensione non verificata al sensore.
• Non utilizzare solventi aggressivi sulla custodia o sul cavo del sensore.
• Non avviare il funzionamento automatico finché non viene completata la verifica manuale.

Prima di sostituire il sensore, ispezionare quanto segue:

Dopo l'installazione, verificare:

• Il sensore è montato saldamente.
• Il target si avvicina all'area di rilevamento corretta.
• Lo stato dell'input cambia costantemente.
• Il segnale è stabile durante il movimento del cavo.
• Il trasportatore si ferma nella posizione prevista.
• La stampante completa l'inizializzazione normalmente.
• Il trasferimento del PCB procede senza interruzioni anomale.
• Non viene visualizzato alcun nuovo sensore, trasportatore o allarme di sicurezza.
• Il cavo rimane lontano da tutti i componenti in movimento.
• La macchina esegue più cicli in modo coerente.

Un'ispezione regolare può identificare i problemi del sensore prima che causino l'arresto completo della macchina.

L'intervallo di ispezione appropriato dipende dall'utilizzo della macchina, dalle condizioni di fabbrica, dagli standard di manutenzione e dalla cronologia dei guasti precedenti.

Il riferimento 1015390-01 consente ai team di manutenzione di cercare un pezzo di ricambio definito della macchina anziché selezionare un sensore per uso generico senza sufficienti informazioni sulla compatibilità.

Il componente viene utilizzato per rilevare il limite di corsa designato dell'asse X del trasportatore e fornire lo stato di posizione richiesto al sistema di controllo della macchina.

Un segnale affidabile del sensore aiuta la stampante a confermare la sua posizione di riferimento durante l'avvio e a riprendersi dagli allarmi relativi al trasportatore.

La sostituzione di un sensore difettoso confermato può eliminare test ripetuti su un componente instabile e consentire ai tecnici di continuare a controllare il sistema di trasporto più ampio.

Gli impianti di produzione che utilizzano apparecchiature MPM possono mantenere in magazzino sensori critici verificati per ridurre i tempi di riparazione di emergenza.

Il prodotto può essere quotato per fabbriche di elettronica, società di servizi di apparecchiature e distributori di pezzi di ricambio SMT che richiedono spedizioni internazionali.

Ciascun componente fornito deve essere controllato in base ai requisiti dell'ordine e alle condizioni di prova disponibili.

Poiché le versioni della macchina possono differire, la compatibilità finale dipende dalla configurazione installata dal cliente.

Il sensore deve essere imballato per proteggere il corpo sensibile, il cavo e il connettore da urti, compressione, umidità ed esposizione elettrostatica durante il trasporto.

1. Ispezione visiva prima dell'imballaggio.
2. Avvolgimento protettivo attorno al corpo del sensore.
3. Cavo disposto senza piegature strette.
4. Connettore protetto contro urti e contaminazione.
5. Confezione interna individuale.
6. Etichetta di identificazione del codice prodotto.
7. Cartone esterno rinforzato per il trasporto internazionale.
8. Protezione aggiuntiva in base alla quantità e alla destinazione della spedizione.

I metodi di spedizione disponibili possono includere corriere espresso internazionale, trasporto aereo, spedizione consolidata o spedizione insieme ad altri pezzi di ricambio SMT.

Per ricevere un preventivo accurato, inviare i seguenti dettagli:

Il sensore 1015390-01 rileva il limite di corsa designato dell'asse X del trasportatore e invia un segnale di posizione al sistema di controllo della stampante. Questo segnale supporta l'arresto del trasportatore, la conferma della posizione di riferimento, l'inizializzazione della macchina e la normale sequenza di trasferimento PCB.

No. Non si deve presumere la compatibilità per ogni stampante MPM. Il pezzo è elencato per l'applicazione del trasportatore MPM125 specificata, ma prima di ordinare è necessario verificare il numero di serie della macchina, il connettore, il cavo, la disposizione di montaggio e il numero del pezzo installato.

Controllare l'indicatore del sensore o lo stato dell'input della macchina mentre si sposta manualmente il trasportatore. Ispezionare anche l'allineamento del target, il connettore, il cavo, l'alimentazione e l'ingresso del controller. Un sensore può funzionare correttamente mentre un cavo rotto o un circuito di ingresso difettoso impediscono al controller di ricevere il segnale.

Fornire il codice articolo 1015390-01, il modello della macchina, il numero di serie, la quantità richiesta, il paese di consegna e fotografie chiare del sensore originale. Connettore, cavo, etichetta, fori di montaggio e posizione di installazione devono essere visibili nelle fotografie.

Un aspetto simile non conferma la compatibilità. La sostituzione deve corrispondere alla tensione richiesta, al comportamento dell'uscita, all'assegnazione dei pin del connettore, alla disposizione dei cavi, alle caratteristiche di rilevamento, alle dimensioni di montaggio e alla posizione di attivazione. Un sensore errato può causare allarmi, danni al cablaggio o funzionamento inaffidabile del trasportatore.

FORNITURA PARTI SMT LTD.fornisce parti di stampanti serigrafiche, pezzi di ricambio di macchine SMT, sensori, motori, schede di controllo, componenti di trasportatori, alimentatori, ugelli e articoli di manutenzione per apparecchiature di produzione elettronica.

Per un preventivo veloce, inviare:

• Numero di parte:1015390-01
• Modello macchina:MPM125
• Fotografie dei componenti originali
• Numero di serie della macchina
• Quantità richiesta
• Paese di consegna
• Data di consegna prevista
• Altri pezzi di ricambio necessari per la stessa macchina

Il nostro team di vendita controllerà il riferimento del prodotto, la disponibilità, i requisiti di imballaggio e le opzioni di spedizione in base alla tua richiesta.

Contattaci oggi per prezzi, controlli di compatibilità, informazioni sulla consegna e preventivi combinati di pezzi di ricambio SMT.
